Dyna求解工程爆破：隧道爆破开挖的数值模拟研究

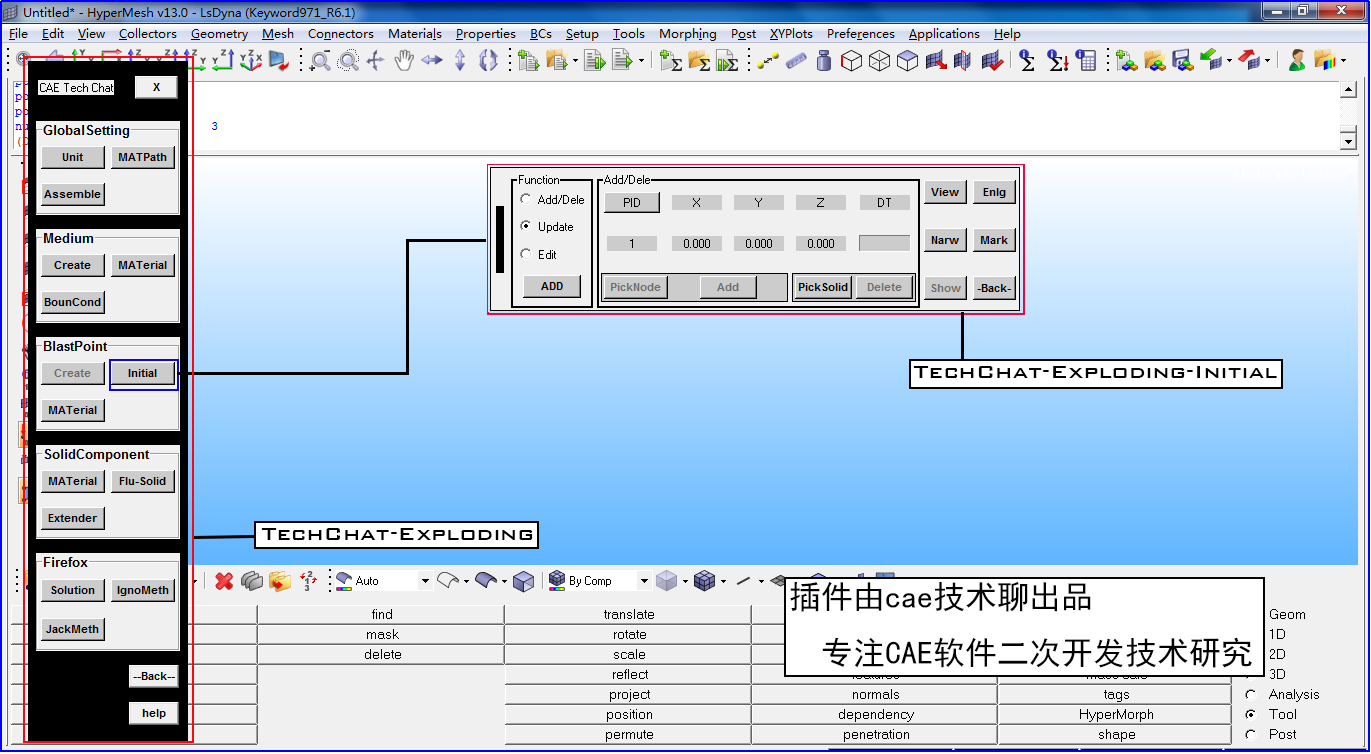

文章应用TCE工具向广大致力于工程爆破研究的老师们介绍Dyna爆破前处理的相关设置操作，该插件基于HyperMesh前处理工具开发，简化Ls-Dyna爆炸求解的工作流程。

本例针对一隧道-岩土模型进行多点起爆模拟设置。视频参见我的CSDN免费公开课<Dyna求解的结构抗爆模拟>。“1.启动插件-5.创建初始k文件”步骤，参见我的CSDN博客<Dyna求解的工程爆破模拟-钢筋混凝土结构抗爆>。

6.建立定位节点

通过创建节点方式，建立出空气网格定位节点、炸药网格定位节点。

7.空气网格创建

单击Medium模块下Create按钮。

（1）单击PickUp按钮。

（2）选择空气定位节点。

（3）单击proceed按钮。

（4）输入空气区域尺寸。

（5）单击Next按钮。

（1）输入空气单元尺寸。

（2）单击Mesh按钮。

（3）单击Exit按钮。

8.炸药网格创建

单击BlastPoint模块下Create按钮。

（1）单击PickUp按钮。

（2）选择炸药1定位节点。

（3）单击proceed按钮。

（4）输入炸药尺寸。

（5）单击Next按钮。

单击Add按钮。

（1）单击PickUp按钮。

（2）选中炸药2定位节点。

（3）单击proceed按钮。

（4）输入炸药尺寸。

（5）单击Next按钮。

单击Mesh按钮。

9.起爆点设置

单击BlastPoint模块下的Initial按钮。

（1）切换标签到Add/Dele按钮。

（2）单击ADD按钮。

（3）单击PID按钮。

（4）选择炸药1组件。

（5）单击proceed按钮。

（1）单击PickNode按钮。

（2）选择节点。

（3）单击proceed按钮。

（1）修改起爆时间。

（2）单击Add按钮。

（1）单击PID按钮。

（2）选中炸药2组件。

（3）单击proceed按钮。

（1）单击PickNode按钮。

（2）选择节点。

（3）单击proceed按钮。

（1）修改起爆时间。

（2）单击Add按钮。

查看起爆点设置信息，单击Back按钮，返回主界面。

10.添加炸药材料及空气材料模型、状态方程、及ALE属性

参见我的CSDN博客<Dyna求解的工程爆破模拟-钢筋混凝土结构抗爆>“9.给添加炸药材料及介质材料模型、状态方程、及ALE属性”。

11.添加多物质流固耦合

参见我的CSDN博客<Dyna求解的工程爆破模拟-钢筋混凝土结构抗爆>“10.多物质流固耦合添加”。其中MASTER组件包括空气及炸药组件，Sla-ve组件包括岩石及隧道组件。

12.添加无反射边界条件

参见我的CSDN博客<Dyna求解的工程爆破模拟-钢筋混凝土结构抗爆>“11.添加无反射边界条件”。

13.导出模型

参见我的CSDN博客<Dyna求解的工程爆破模拟-钢筋混凝土结构抗爆>“12.导出模型”。

14.空气及炸药匹配材料模型、状态方程、及ALE属性

参见我的CSDN博客<Dyna求解的工程爆破模拟-钢筋混凝土结构抗爆>“13.介质及炸药匹配材料模型、状态方程、及ALE属性”。

15.提交计算

参见我的CSDN博客<Dyna求解的工程爆破模拟-钢筋混凝土结构抗爆>“14.提交计算”。
