7.62mm弹头有限元模型：详细构建与仿真分析指南

阅读数 1232

阅读本文大约需要1min

7.62mm是大家熟知的qiang弹口径，不少项目中的毁伤评估采用7.62mm口径的SQ、BQ、机Q等进行，因此，在数值模拟中，真实的建立 7.62mm口径的Q弹弹头 对于模拟结果的准确性起着极为重要的作用，下面主要介绍7.62mm × 54mm的BULLET的基本结构及尺寸，并使用 HyperMesh 进行六面体网格划分，得到有限元模型。

图1 BULLET详细尺寸

基本知识及三维模型：

首先介绍7.62mm × 54mm基本的概念，一般认为，此类BULLET为俄罗斯7.62×54mmR，R是rimmed的缩写，指带底缘BULLET，铜质金属被覆，研发于1891年，为莫辛-纳甘BQ所设计。图1所示，为BULLET的详细尺寸图，BULLET总长为77.16mm，弹壳长度达53.12mm，弹头露出弹壳外的部分长为23.44mm，而通常BULLET发射后，弹壳内的HuoYao会驱动弹头向目标运动，即：飞向目标的只有弹头部分，因此，数值仿真中一般需要弹头的模型，图2所示为7.62×54mm弹头的三维（1/2）模型，可知，外面一层为铜包覆结构，内部为钢制弹芯。

7.62mm × 54mm bullet弹头有限元模型的图2

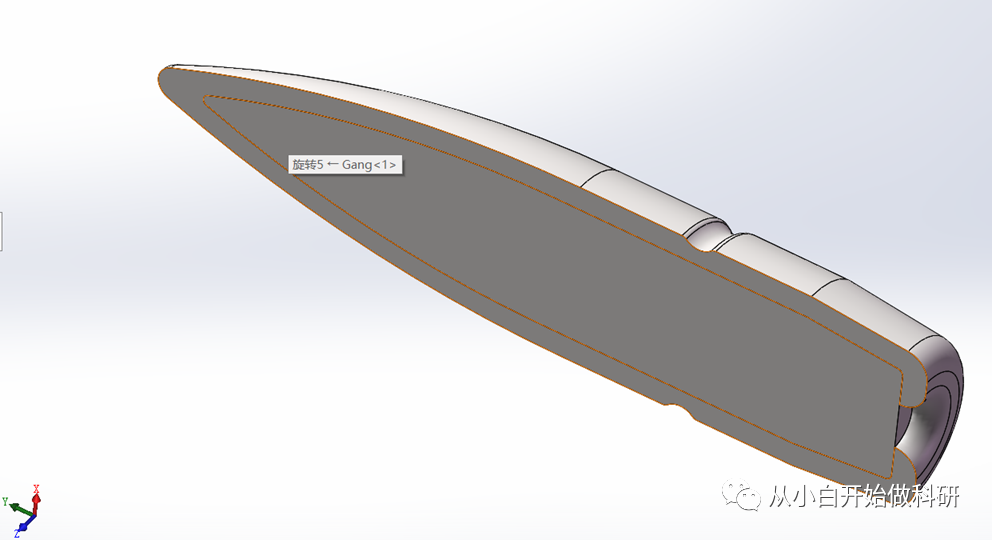

图2 三维（1/2）模型

弹头有限元模型：

利用HM网格划分软件对导入的三维模型进行 几何修复 、 几何清理 及 solid划分 后，得到实体划分后的模型图3，目的是有利于通过剖分整块实体为小块实体实现 六面体网格的划分 ，基本思路就是通过2D网格得到3D网格，最后合并节点得到最终的网格模型，展示划分好的有限元模型如下（网格尺寸为 0.1mm ，细微结构处网格尺寸为 0.01mm 左右），可用于后续7.62mmBULLET弹头的侵彻数值仿真。

7.62mm × 54mm bullet弹头有限元模型的图3

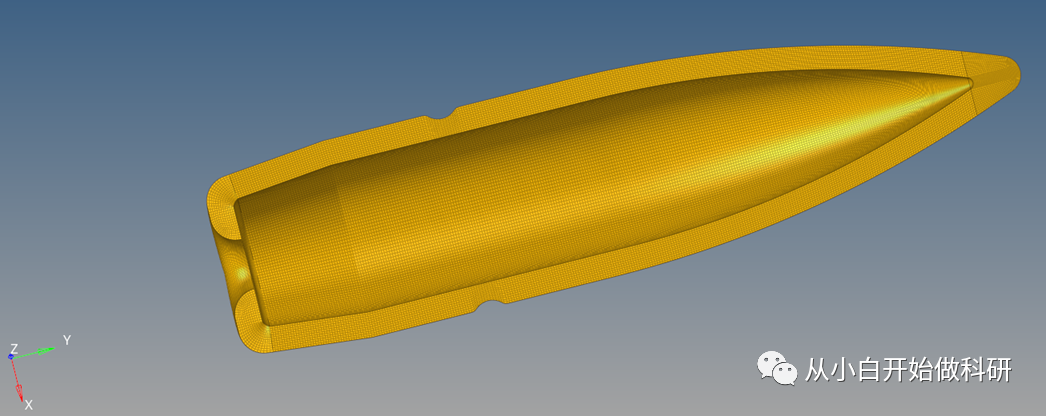

图3 铜包覆网格

7.62mm × 54mm bullet弹头有限元模型的图4

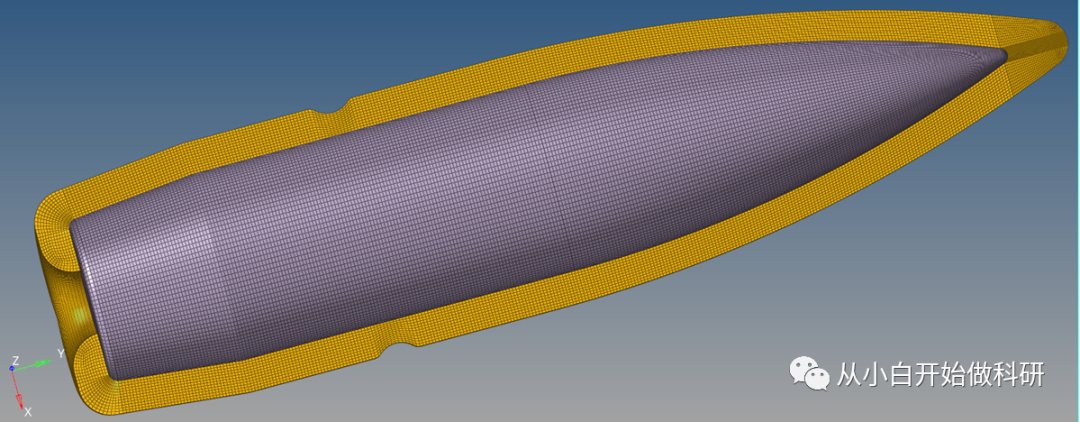

图4 铜包覆及内部钢芯网格

7.62mm × 54mm bullet弹头有限元模型的图5

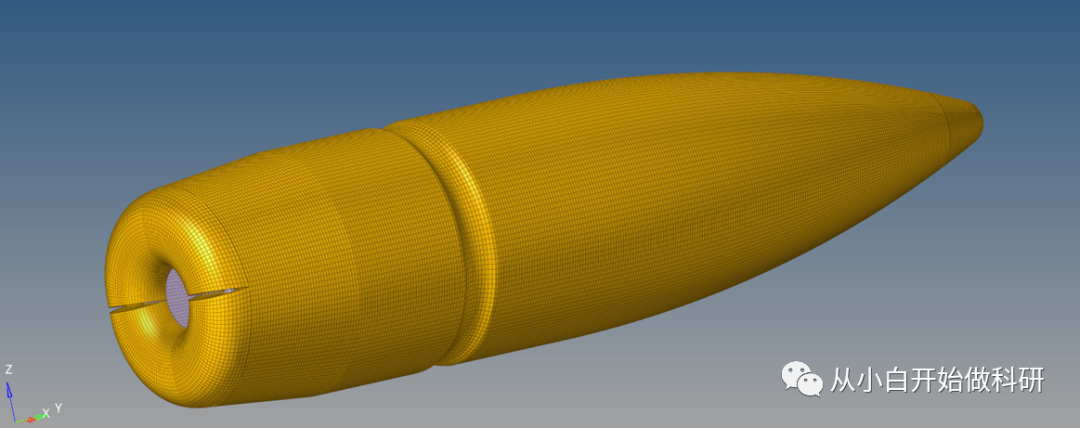

图5

7.62mm × 54mm bullet弹头有限元模型的图6

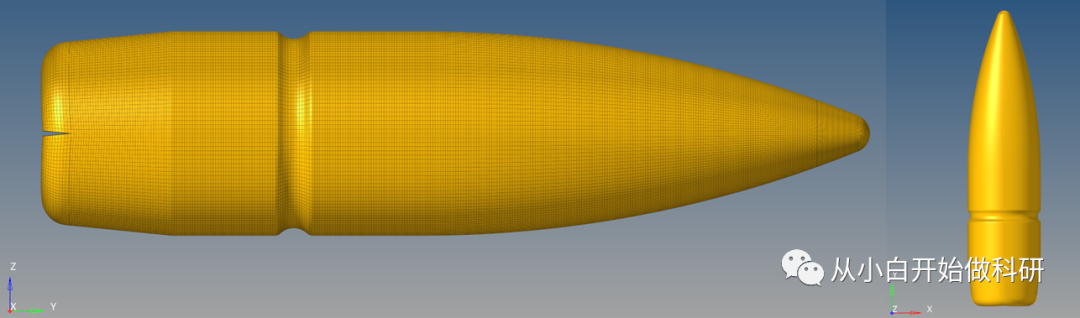

图6 整体有限元模型的两个视图
