SIMU图文教程_01：如何在有限元分析中添加随时间变化的动态载荷

使用描述：建立载荷-时间曲线，添加随时间变化载荷

具体操作：

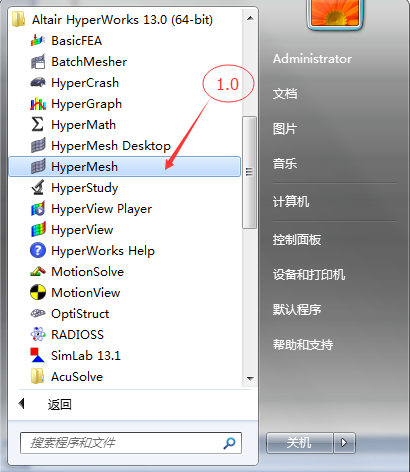

1.0启动HyperMesh

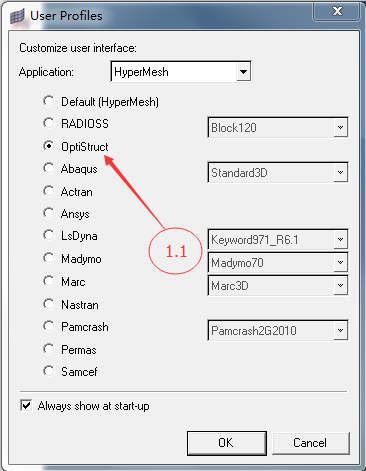

1.1选择Optistruct求解器(界面上的求解器都可选，这里以Optistruct为例，方法类似)

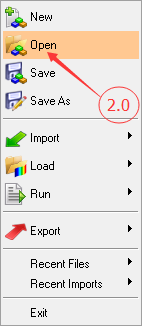

2.0打开一个Hypermesh文件

2.1选择XYplots菜单下面的Curve Editor

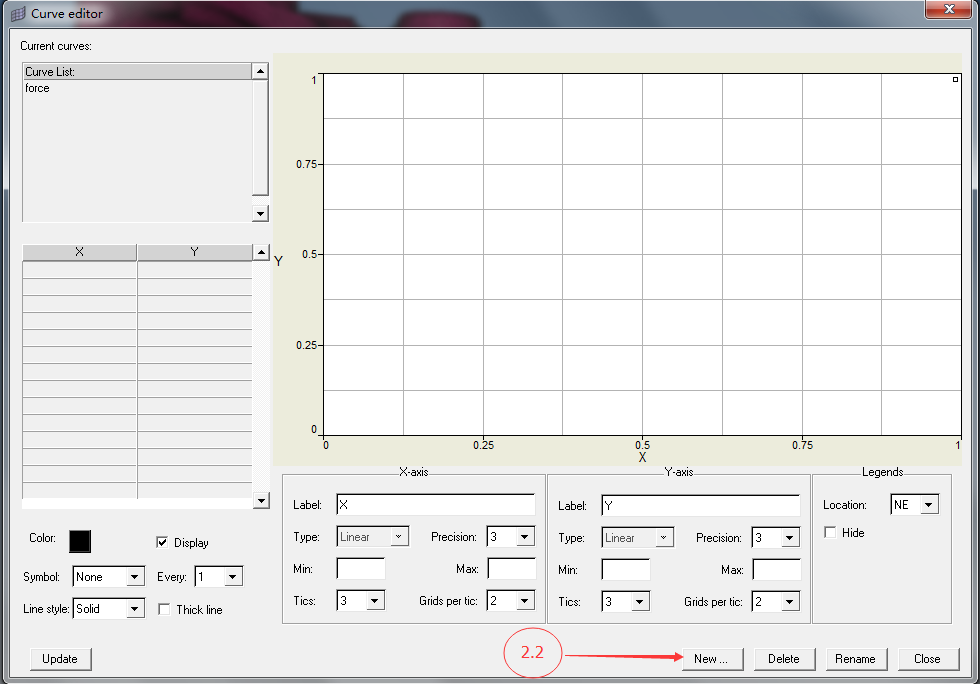

2.2点击new

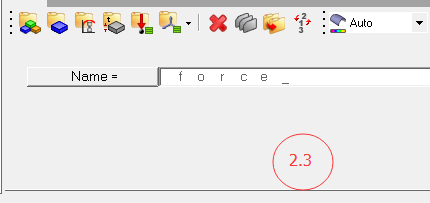

2.3输入曲线的名称

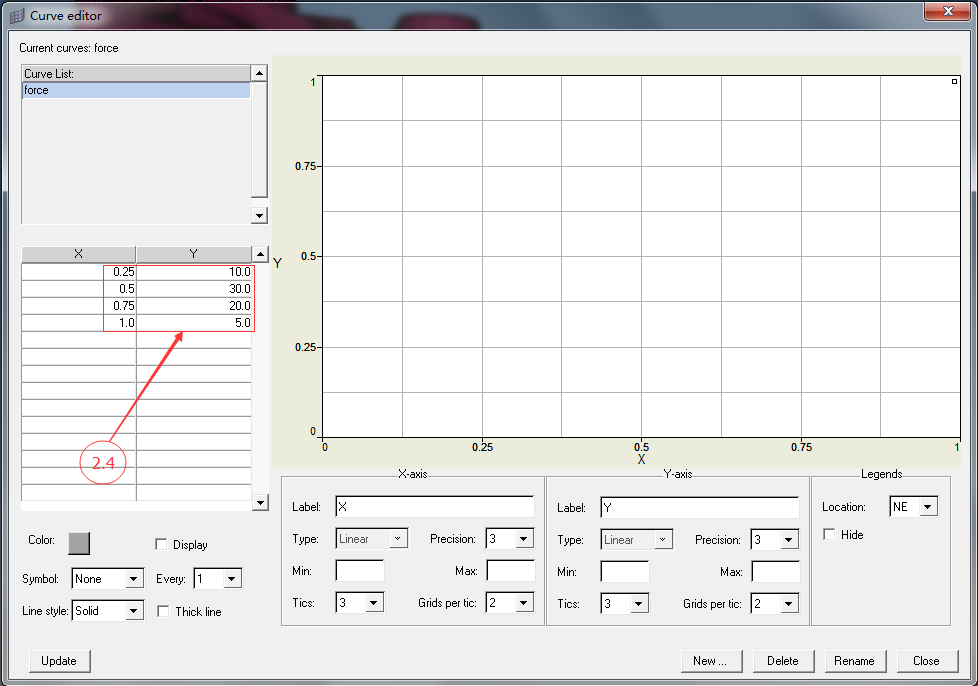

2.4输入载荷—时间曲线

2.5切换到analysis面板

2.6选择forces命令

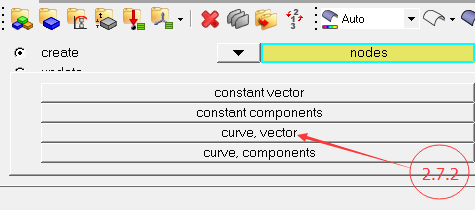

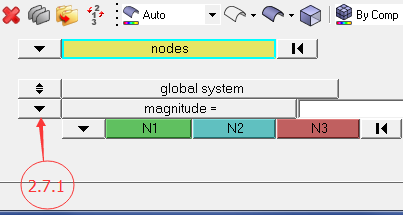

2.7选择magnitude下拉菜单中的curve，vector

2.8定义向量方向

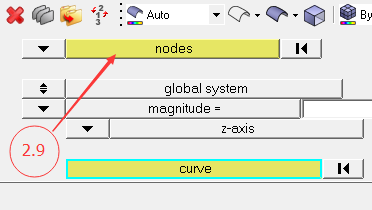

2.9选择受力节点

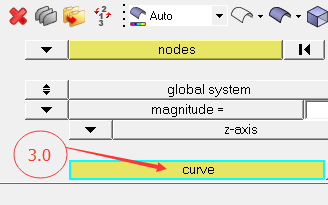

3.0点击curve

3.1选择你开始建立的载荷—时间曲线force

末：

不定期更新CAE分析中的小Tips，欢迎大家关注
