Mimics教程-医学有限元分析

蒙版创建

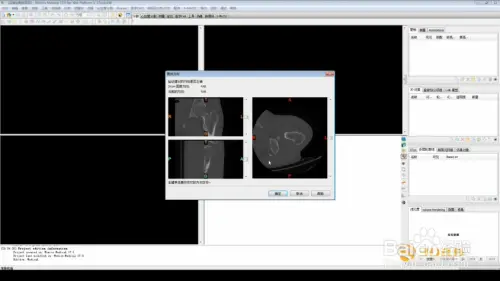

首先导入CT数据文件，点击【新建项目向导】，在文件存放路径中导入【股骨颈CT】，点击【Next】开始导入。CT数据导入后点击【Convert】转化，等待计算完成后弹出对话框。同样按照默认的视图设置，点击【确定】完成操作。

点击【阈值划分】命令，按照默认数值226设置，接着进行【区域增长】，鼠标左键选择需要区分的区域，点击【关闭】完成区域增长。隐藏原先创建的蒙版，从图像上可见经过区域增长后，腿骨以及股骨头均为同一蒙版，没有合理区分开来，需对图像进行编辑处理。

图像分割

可从蒙版颜色可见股骨头没有分割开，只有图像不相连【区域增长】命令才能分割蒙版，可通过CT图像的变化进行编辑，找到现实脊柱的初始图像，点击【编辑蒙版】命令，选择【抹去】按住左键清除不需要的图像，完成后点击键盘【下箭头】进入下一张图。以同样的方法把脊柱的蒙版区分出来，完成蒙版的编辑处理后，拖动滑条观察CT图像变化，确认后点击【关闭】完成操作。点击【区域增长】命令，左键点击需划分的区域，可见股骨头的蒙版变为蓝色，隐藏原有的蒙版。接下来可对分割的股骨头蒙版进行编辑。

图像编辑

CT图像内部都是残缺的，可通过【多层编辑】命令填补残缺。点击键盘【空格键】放大视图，拖动滑条找到初始的股骨头图像。点击【多层编辑】命令对蒙版进行编辑，调节选择光标的大小，选择需涂抹的区域，点击往后几页，左键按住涂抹知道图像内部填充完整，完成后点击【插入切片】然后点击【应用】，计算后即可显示出处理结果，直到股骨头CT全部填充完成。拖动滑条可观察CT图像是否存在缺陷，接下来对股骨头CT计算3D。

创建3D对象

右键点击股骨头蒙版，在菜单中选择【计算3D】，选择所需的蒙版。点击【优化】选项，设置好后点击【计算】，计算后可在三维视图中看到股骨头的三维模型。点击【基准面】隐藏基准平面，可三维旋转股骨头模型观察。

光滑模型

点击【工具】—【平滑处理】，弹出以下对话框，平滑因子不变把迭代次数设置为“1”，左键点选股骨颈3D对象，点击【确定】进行处理，可见模型表面变得光顺，股骨头的三维模型光滑处理完成。

导出STL文件

可将处理完成的模型导出STL文件，点击【文件】—【STL+】选项，弹出设置对话框，在标签中选择股骨头，点击【添加】，股骨头添加到转换对象中，点击【下一步】进行转换，按照默认参数设置即可，STL文件输出完成。
