2022新版本在用户交互和WTM两方面做出了较大的改进，面向一些特殊的工业产品，进行了针对性的功能提升，帮助用户更快地使用WTM流程来进行网格生成。

一、用户交互更新

Workflow Editor可更换位置

支持把Workflow Editor移动到需要的位置，同时也可以调整它的大小。

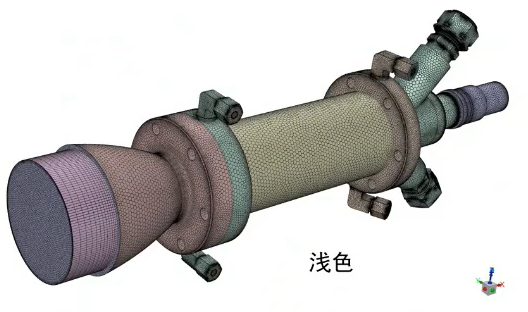

浅色主题

浅色主题下，模型网格画好之后，更容易观察到网格边界的特征。

文件管理

可以在工作目录创建临时文件夹，不管是Windows、Linux都可以使用。

通配符组合

支持把通配符跟运算符结合起来，从而进行更复杂的边界的筛选。

Prepare for Solve

支持边界名称清理-TUI命令。

二、WTM功能更新

以独立任务导入BOI

可以把BOI单独保存成独立的文件，甚至是网格文件，作为BOI的标识来进行区域识别，然后来进行网格填充。

尺寸函数

可以避免局部区域过度加密。

移除扁长几何特征

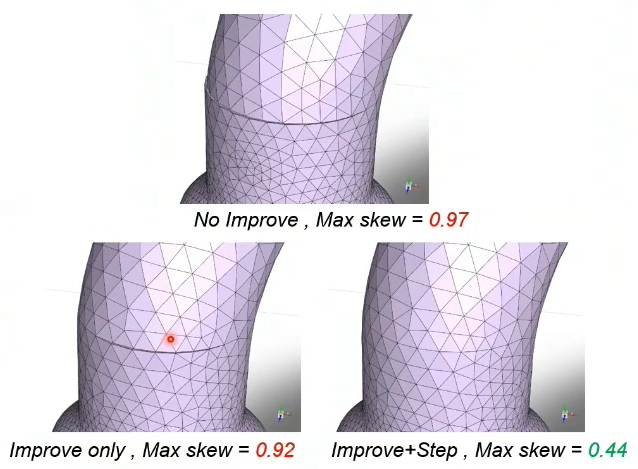

通过Steps筛选之后，把扁长的网格用网格塌陷collapse方法，把狭长的网格删除。

边界层

可以控制边界层的控制文件的写入和读取。支持读取现有的.pzmcontrol文件。

体网格阵列

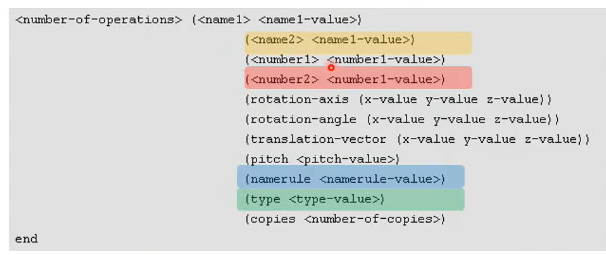

Surface Mesh允许添加自定义阵列形式、命名规则。

区域管理

新版本把Separate功能默认是no。以label的方式而非zone来筛选需要的边界，支持包含多个实体的Label。

Interface Connect

有自动和手动两种方法。

Non-Conformal Mesh(测试版）

主要是为了解决多个对象之间，使用非共节点的网格连接。

Multizone(测试版）

可以用自动的方法来进行结构化网格的划分，然后再跟周围的Tetra/Hexcore主体网格连接。
