抗干扰电容式触摸ICGT301L

电容式触摸芯片内部集成高分辨率触摸检测模块和专用信号处理电路，以保证电容式触摸芯片对环境变化具有灵敏的自动识别和跟踪功能。电容式触摸芯片还必须满足用户在复杂应用中对稳定性、灵敏度、功耗、响应速度、防水、带水操作、抗震动、抗电磁干扰等方面的高体验要求。为方便用户在应用中可对触摸键的灵敏度进行自主控制，电容式触摸芯片还特设置了灵敏度控制位。

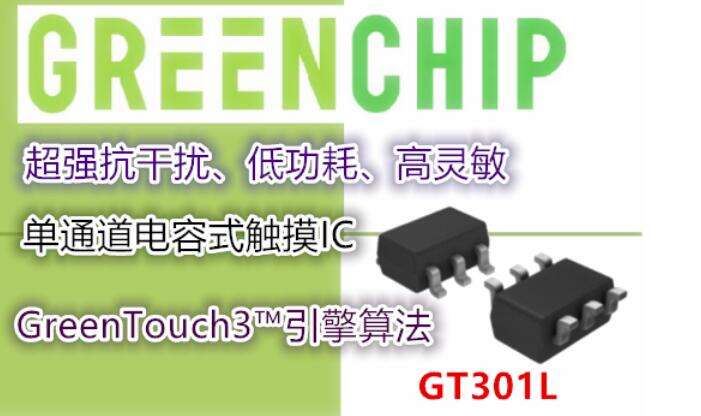

由工采网代理的GT301L一款由韩国GreenChip推出的单通道电容式触摸IC；具有超强抗干扰、自动校准功能，低待机电流等特性；适合多种应用场景；为1路触摸按键应用提供整体解决方案，如常规机械开关替换、液位传感器等。

GT301L为1-ch触摸键应用提供整体解决方案，如更换正常的机械开关、液位传感器等等。还可以得到简单易行的应用电路由于GT301L的基本算法和引脚，故采用GT301L地图。

GT301L具有单个触摸传感输入引脚和参考，输入引脚检测和确定电容触摸，和单直接输出引脚，具有开放的排水结构，并作为活动低或切换输出功能。三种连接类型的控制销可以选择两个敏感选项并切换输出函数。

GT301L提供两种封装形式：SOT23-6L、DFN-6L,具有单个触摸感应输入引脚和参考输入引脚，用于检测和确定电容触摸，单个直接输出引脚具有开漏结构，具有活动或切换输出功能；CTRL引脚的三种连接类型使其可以选择两种灵敏度选项和切换输出功能。

另外GT301L采用独有的GreenTouch3TM引擎算法，是一种环境补偿电路；应用将更加稳健，不会出现EMC、EMI、硬件变化、电压扰动、温度漂移、湿度漂移等问题；由于其基本算法和引脚映射，使用GT301L还可以获得简单易用的应用电路；该芯片不仅具有非常可靠的触摸感测确定数字触摸决策过程，还具有智能算法，使其能够检测缓慢动作触摸（在其他触摸传感器中，缓慢动作触摸通常被补偿）。

电容式触摸芯片 TG301L的特性：

1）1通道帽，传感输入

2）嵌入式GreenTouch3TM引擎：

模拟噪声补偿电路、嵌入式数字噪声滤波器、智能灵敏度校准、嵌入式CS、EFT增强核心

3）直接接口模式；开启引流，低电平激活

4）低功耗：

NP - Standby模式:65uA (@5.0V)， 53uA (@3.0V)

LP - Standby模式:27uA (@5.0V)， 16uA (@3.0V)

5）1.8V至5.5V单电源运行

韩国GreenChip电容式触摸芯片具备超强抗干扰、高灵敏性能，在门锁应用中可以面对户外的极低、炎热温度，还有天气的变化，而不受影响。在智能汽车普及的现在，家里具备充电桩的，还能抵抗住特斯拉线圈产生的电磁辐射，符合国家强电测试标注，能过高压测试，能过注入电流测试，效果十分明显。更多触摸芯片技术应用，请登录工采网进行咨询。

在触摸领域，韩国GreenChip便是佼佼者之一。了解更多关于韩国GreenChip触摸芯片的技术应用，请联系：133 9280 5792(微信同号)
