simufact9.0实例分析教程一：锻造工艺详解

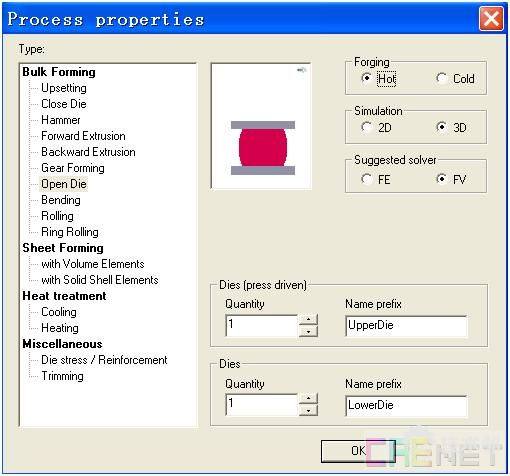

这里可以设置仿真相关参数：锻造类型（热/冷）、仿真类型（2D/3D）、和求解器（有限元/有限体积）。当选择完工艺类型后，系统将自动定义相关参数。下面可以选择模具数量。

操作步骤：

左侧选择工艺类型为Open Die（开式模锻），修改锻造类型为Hot

保留缺省设置（3D和FV）

点击ok确认

2. 仿真建模

3.1. 修改仿真、模具、坯料名称

确认后，你可以看到simufact.forming软件已经自动设置好了仿真所需要的相关参数。在左侧可以看到仿真所需要的进程树，右侧为预览窗口。鼠标左键缓慢双击要修改名称的进程树，或者通过右键单击选择Rename可以修改名称。

3.2. 导入几何模型

导入模具和坯料的几何模型有两种方式：

1、在菜单栏点击Insert — Model — Form file/CAD import

2、下图所示第二个空白区（备品区）点击鼠标右键Model — Form file/CAD import

解释：

Form file：一般导入通用有限元格式，如STL、BDF、DAT、ARC、T16、WRL和DXF。

CAD import：可以直接打开proe、catia、ug、SolidWorks等默认格式文件，无需转换。

选择Form file导入STL格式文件，例子中要用到的文件我上传到附件中了。在弹出的对话框中选中如下三个文件：
Lower.stl、Billet.stl、Upper.stl，点击“打开”

选择单位为：mm

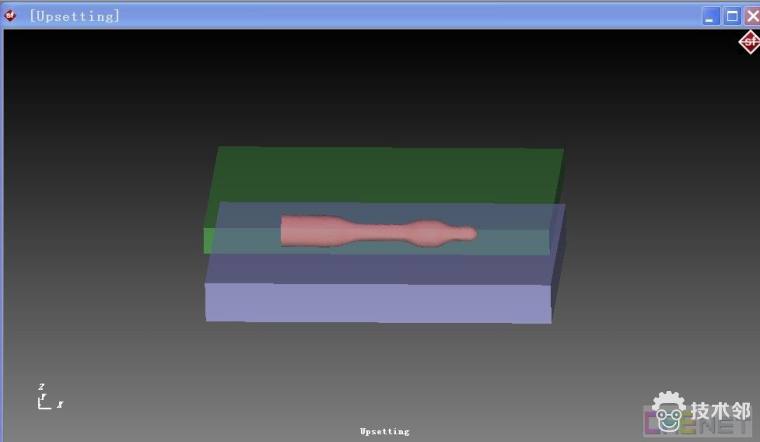

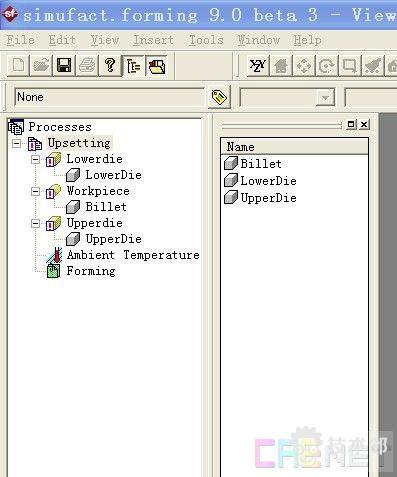

在备品区用鼠标左键拖动Lower、Billet、Upper到左侧进程树对应模具和坯料中

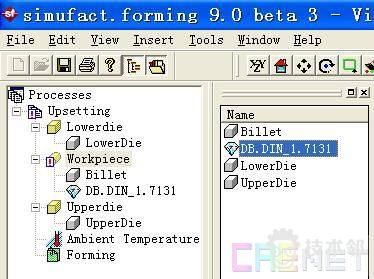

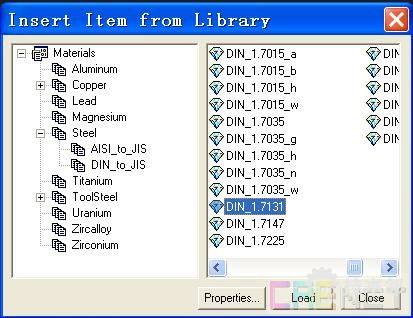

将备品区所选DIN_1.7131材料通过鼠标左键拖拽到左侧进程树Workpiece下方。
