当前位置：服务支持 >  软件文章 >  CATIA功能设置及应用技巧全面解析与优化建议

CATIA功能设置及应用技巧全面解析与优化建议

阅读数 5
点赞 0
article_banner

CATIA功能设置及应用的图1


01

—

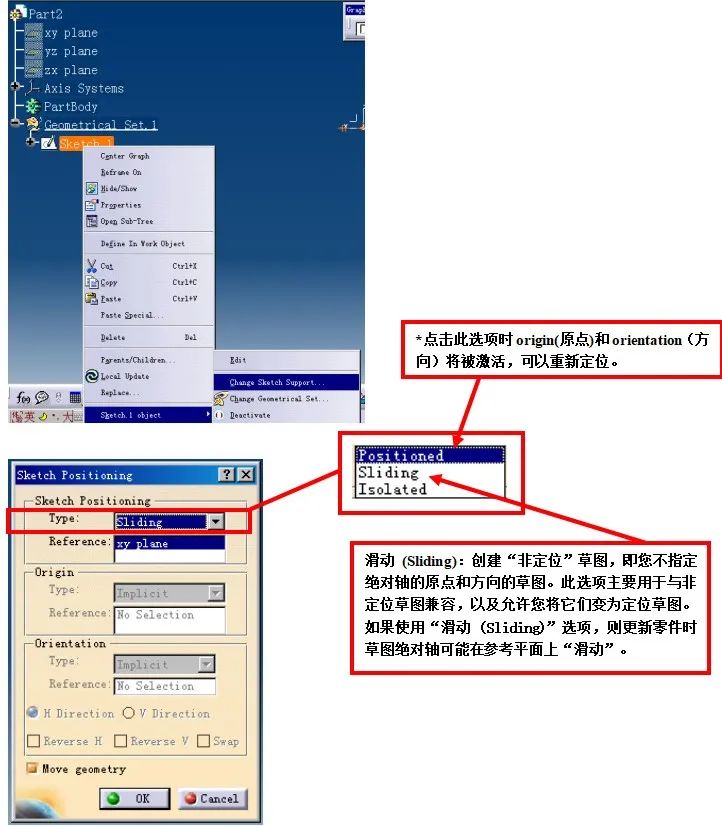

一、改变草图支持面的方法


单击鼠标右键进入chang sketch support


CATIA功能设置及应用的图2



02

—


二、参考点


 CATIA功能设置及应用的图3



03

—

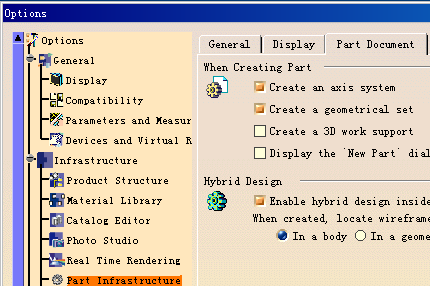

三、打开CATIA时界面内显示坐标轴的设置



打开CATIA时界面内显示

CATIA功能设置及应用的图4

坐标轴的设置



CATIA功能设置及应用的图5




04

—



四、不用而能做出螺旋线的方法


1、用(拉伸)功能建立一圆柱：


CATIA功能设置及应用的图6

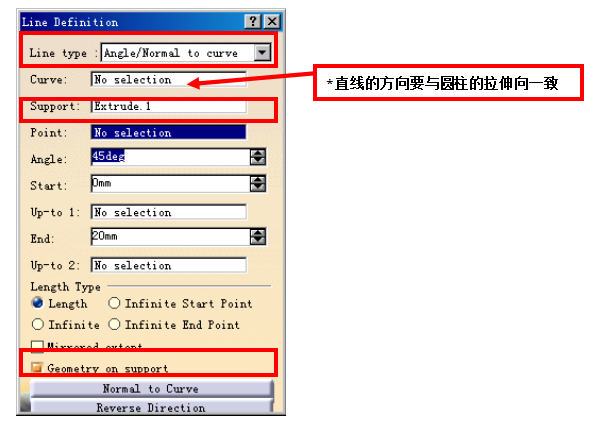

2、在以上圆柱上建立一直线,设置一定要如下图所示:


CATIA功能设置及应用的图7


CATIA功能设置及应用的图8


说明:

用这种方法可以建立更加复杂的螺旋线造型




05

—


五、实体拉伸中merge ends的用法

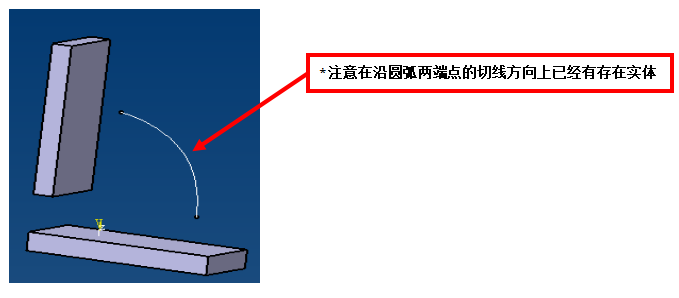

1、画一段开放的圆弧:


CATIA功能设置及应用的图9

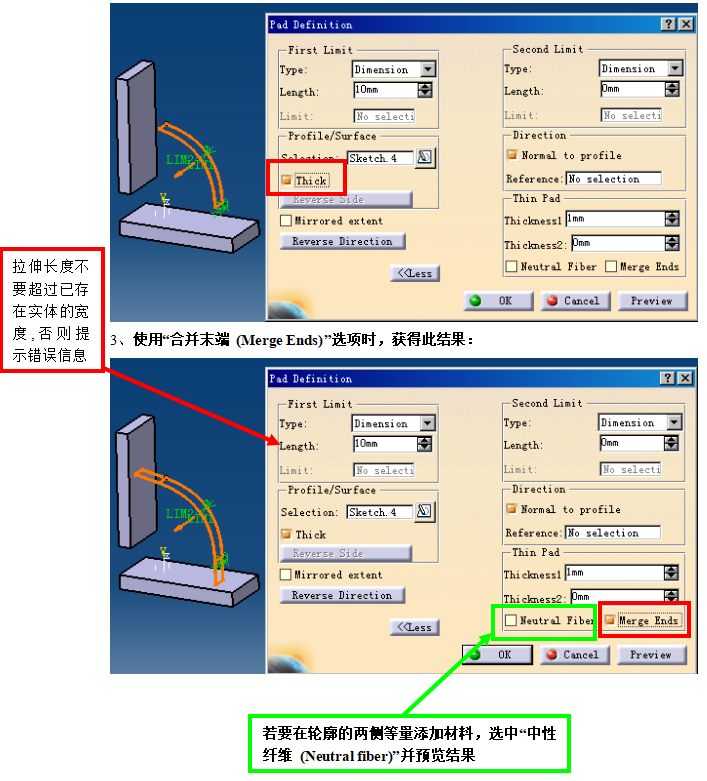

2、不使用“合并末端 (Merge Ends)”选项时，获得此结果:


CATIA功能设置及应用的图10






免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
