大型薄壁网格筋壳片冲压拉伸有限元模拟技术研究

本文对某网格筋壳片的冲压拉伸成型过程的有限元模拟分析进行了简要介绍，通过采用不同算法的有限元模拟分析软件平台，对该产品的冲压拉伸成型过程进行了必要的模拟计算分析，以对产品的结构、工艺和模具设计起到较好的指导作用。

板料成形在汽车、航空、模具等行业中占据着重要地位。板料成形的主要难点问题就是较长的模具开发设计周期，特别是对于复杂的板料成形零件无法准确预测成形的结果，难以预防缺陷的产生，传统的方式存在设计周期长、试模次数多、生产成本高等缺点。某些特殊复杂的板料成形零件甚至制约了整个产品的开发周期。而板料成形CAE技术及分析软件的出现，有效地缩短模具设计周期、减少试模时间、改进产品质量、降低生产成本，从根本上提高产品的市场竞争力。

如图1和图2所示分别为在ANSYS和Msc.Dytran通用有限元软件平台下对薄壁盒形件进行冲压拉伸的分析过程。

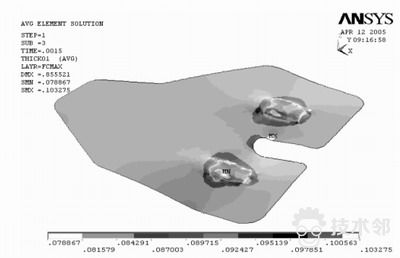

图1 薄壁异形件冲压成型过程厚度分布(1/4)
