   高斯移动热源——workbench中双热源的加载

作者：范文哲（fwz0703@163.com，公众号：CAE_ANSYS）

上次我们看了一下移动热源的加载方式，请查看《金龙盘玉柱，高斯热源游----Workbench中移动热源的加载方法》https://www.jishulink.com/content/post/442599.后面有工程师咨询，如何加载双热源或者多热源的问题，下面就关心的问题简单描述一下.

         首先该移动热源为高斯热源，即点热源，热量是以中心点向四周扩散，呈现球状热量，对应平面就是圆环热源。然后该热源不停的向前移动，则该热源生产的温度结果就成为了彗星状的温度结果，犹如拖着一个长长的尾巴，如图所示.

       那么如何加载双点热源呢，我们先明确加载热源的方式，我们先将需要加载的面命名成A1，表示将该面的所有节点提取出来了，生成的名称为A1的节点集合，而后面加载热源我们通过命令的方式加载
     SF,A1,HFLUX, %FLUX01%
      表示在A1面上加载热通量Flux，加载的大小是随着时间和位置不断变化的一个方程，该方程通过经典界面的方程对话框设置并后面导出。所以为一个移动的热源，表示热源随着时间在移动。那么我们如果在同一个面上直接加载第二个热源命令，
     SF,A1,HFLUX, %FLUX02%
     结果就会出错，没有第一个热源的移动，为什么会这样呢？
     这个主要原因其实和软件以及个人理解相关，在ANSYS中，同一个元素（点、线、面）加载载荷，后面的会替换前面的，除非不同的元素。在此第一个面加载热源后，后面的热源加载方式会覆盖第一次的加载结果，从而导致第一次热源消失。这相当于第一次的加载条件被替换删除。理解了该原因之后就明白了，两个热源的加载方式。如果我们需要将加载的面切割成两个面，如图所示，

切割位置不一定要中间位置，只要能区分点热源的两个位置就可以了。分别命名成A1和A2，然后后面再加载命令
SF,A1,HFLUX, %FLUX01%
SF,A2,HFLUX, %FLUX02%

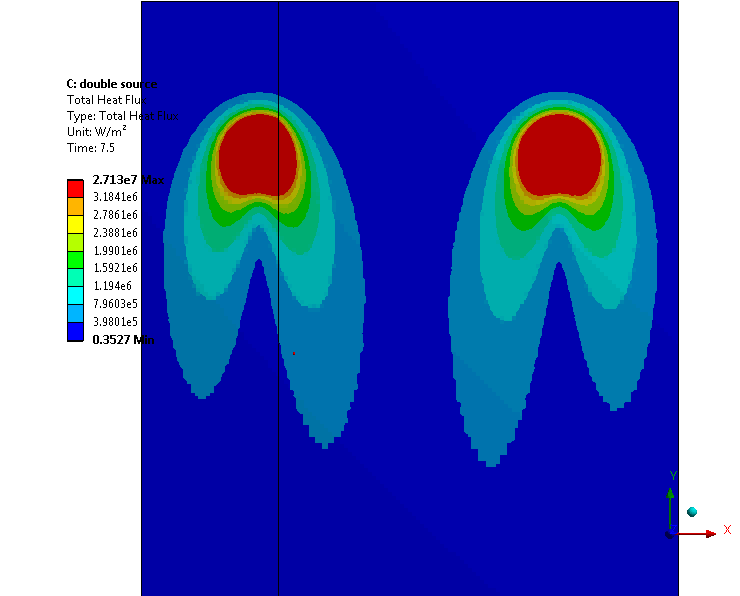

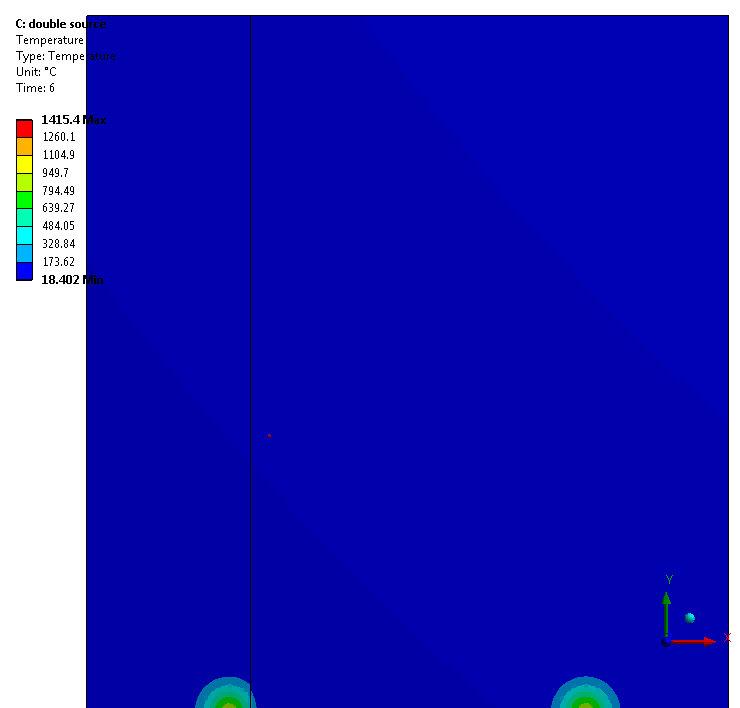

结果就会生成两个热源，如图所示，温度结果如图所示，犹如两条拖着尾巴的彗星。

需要注意的是前面的热源生成方程的命令，需要根据坐标分别生成两次命令，并非单纯的复制相同的命令，否则加载位置一样，也不会出现两个热源的情况。
另外建议命令在使用的时候形成良好的习惯，第一个加载命名成“xxx01”，第二个加载命名“xxx02”，这样便于后期对比查看，出现错误的时候方便查出位置所在。
对于初级学者建议仔细查看命令，仔细揣摩每一条命令的意义，当出现错误的时候建议设置一个简单模型，对该情况进行验证，以充分理解错误所在。

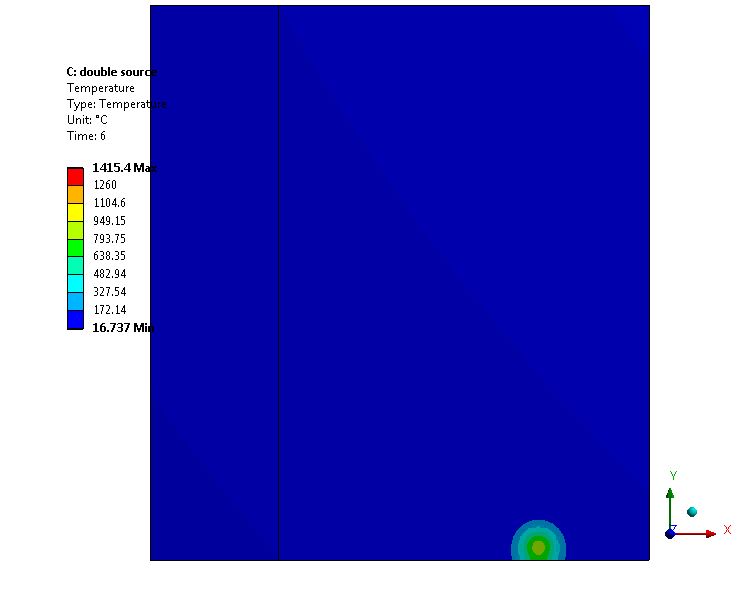

另外可以调整命令的生效的时间或滞后时间加载，生成的结果如图所示

以下为计算源文件

请查看
