有限元分析问题探讨第四期：常见技术难题解析

目录

1、绘制梁单元的轴力、剪力弯矩图

2、Ansys workbench联合ANSYS经典后处理

3、屈曲分析详解及操作案例

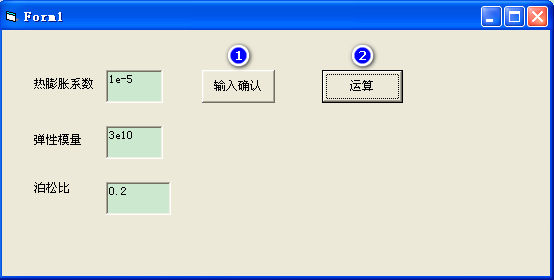

4、VB调用Ansys联合编程操作案例（以热结构耦合为例，VB控制输入参数，附代码，VB6+Ansys14）

1、绘制梁单元的轴力、剪力弯矩图

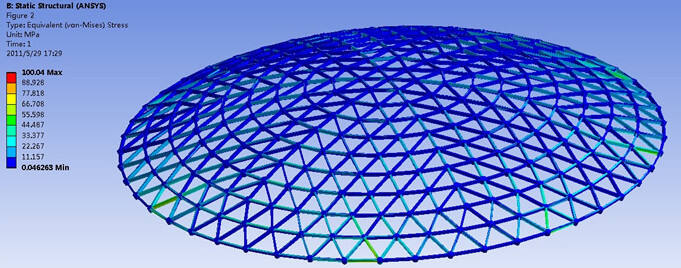

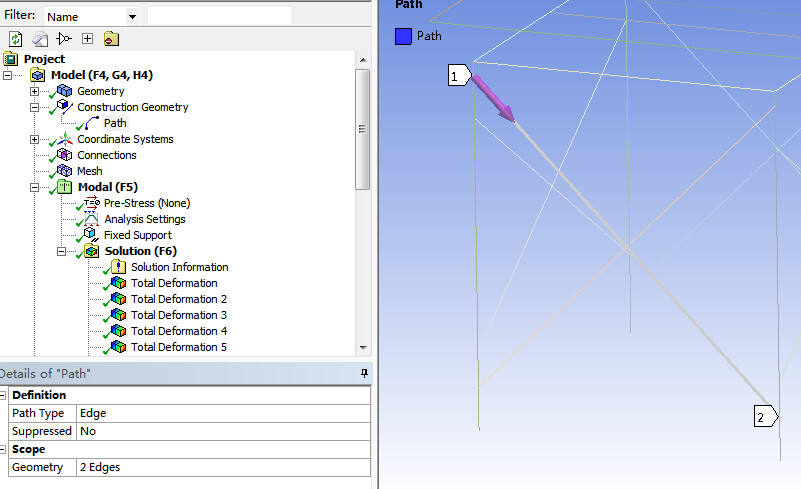

定义路径---先创建构造几何体，定义路径---再在构造几何体下创建路径

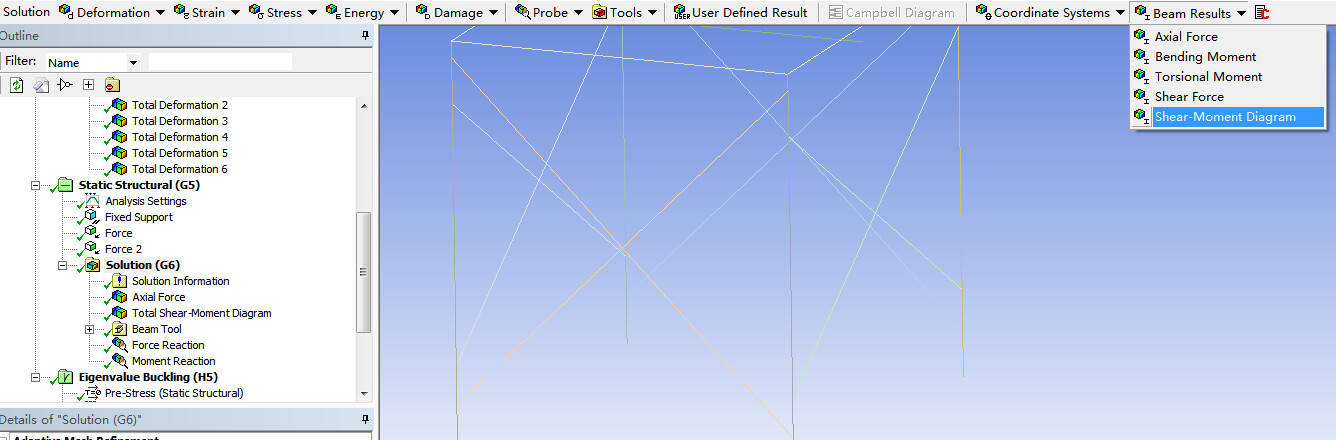

再确定查看梁的剪力-弯矩图。它是beam results中下拉菜单的最后一个选项，设置内力图的细节

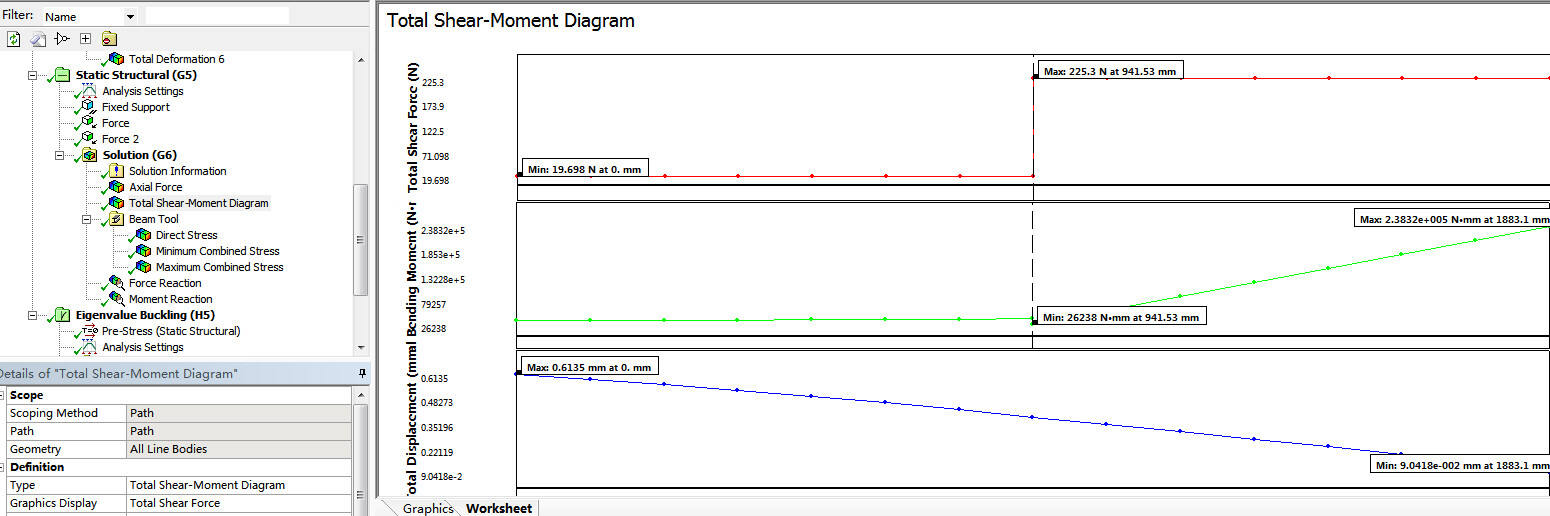

得到位移图，弯矩图和剪力图

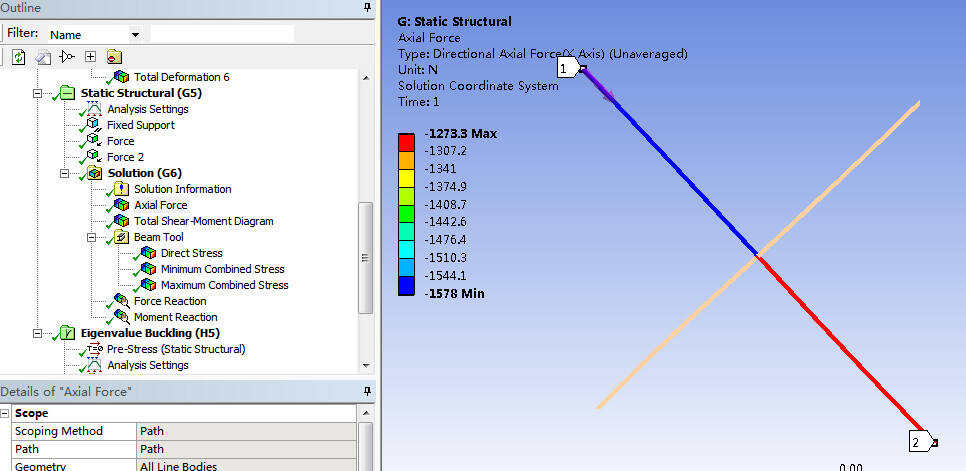

得到轴力图

该图中，最上面的是剪力图，中间的是弯矩图，最下面的是位移图，相当于材料力学中提到的挠曲线图。

可见，ANSYS WORKBENCH用一种简单的方式直接给出了剪力图，弯矩图，相比传统的经典界面而言，的确直观很多。
