超结MOS与IGBT在储能变流器(PCS)中的创新应用-REASUNOS瑞森半导体解析

一、储能交流器(PCS)

储能变流器(PCS)的定义

储能变流器，又称双向储能逆变器，英文名PCS(Power Conversion System)，是储能系统与电网中间实现电能双向流动的核心部件，用作控制电池的充电和放电过程，进行交直流的变换。

储能变流器(PCS)工作原理

储能变流器的工作原理是交流、直流侧可控的四象限运行的变流装置，实现对电能的交直流双向转换。该原理就是通过微网监控指令进行恒功率或恒流控制，给电池充电或放电，同时平滑风电、太阳能等波动性电源的输出。

储能变流器(PCS)的分类

工作模式分为并网模式、离网模式和混合模式。

按照应用场景的不同，分为储能电站（功率大于10MW）、集中式或组串式（功率大于250KW）、工商业（功率小于250KW）及户用（功率小于10KW）四大类，主要区别是功率大小。

二、MOS管应用线路&推荐产品选型

储能变流器(PCS)可控制蓄电池的充电和放电过程，进行交直流的变换，在无电网情况下可以直接为交流负荷供电。储能变流器(PCS) 由 DC/AC 双向变流器、控制单元等构成。

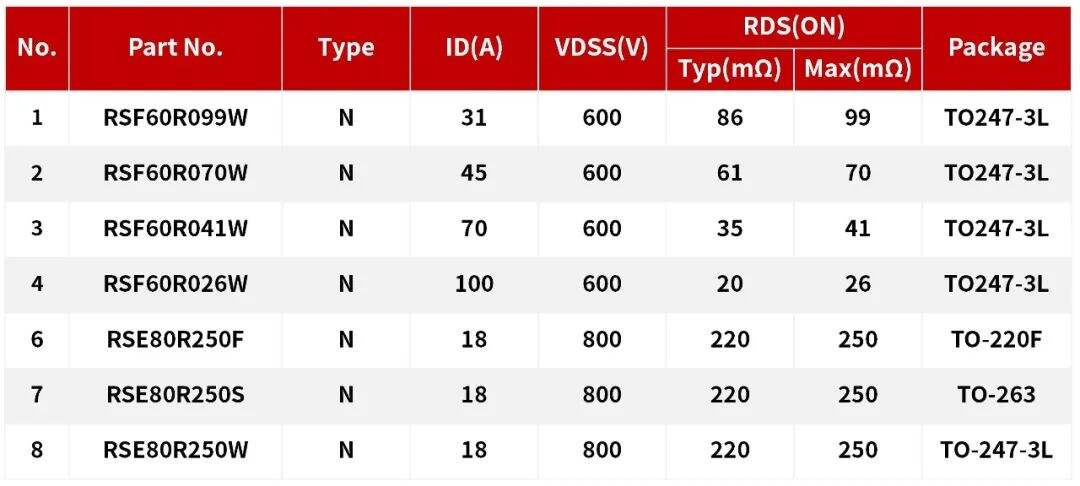

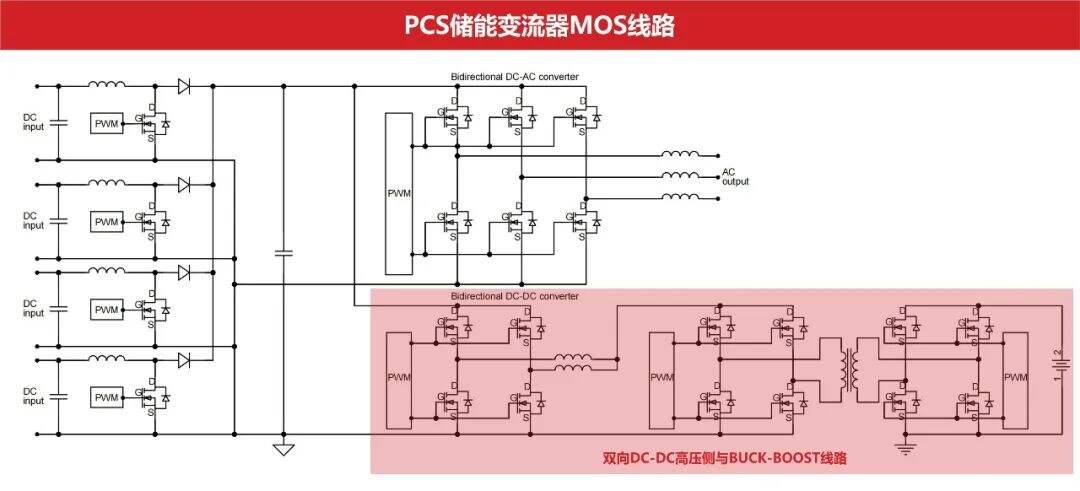

针对双向DC-DC高压侧与BUCK-BOOST线路，推荐使用瑞森半导体超结MOS系列：

三、IGBT应用线路&推荐产品选型

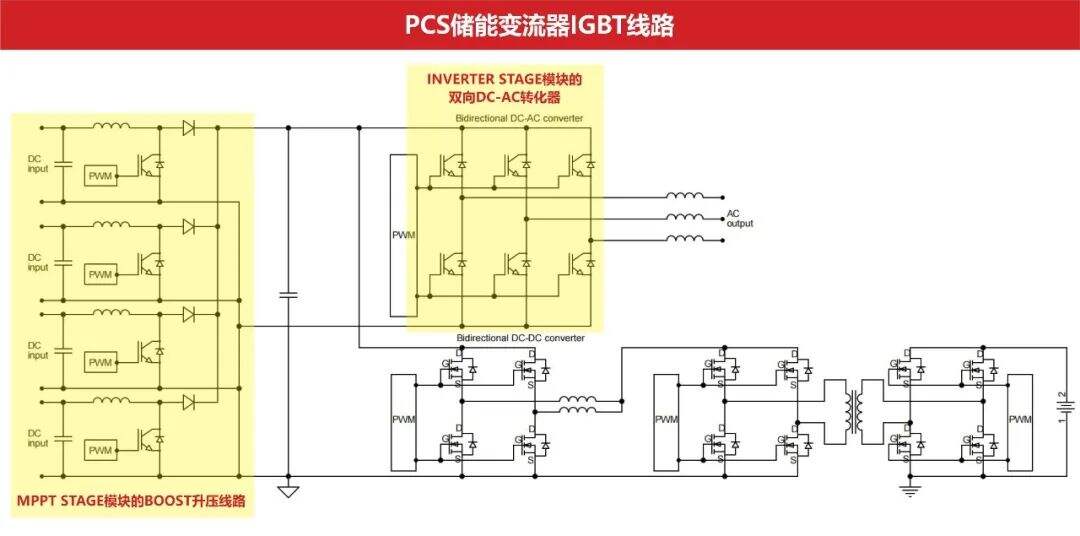

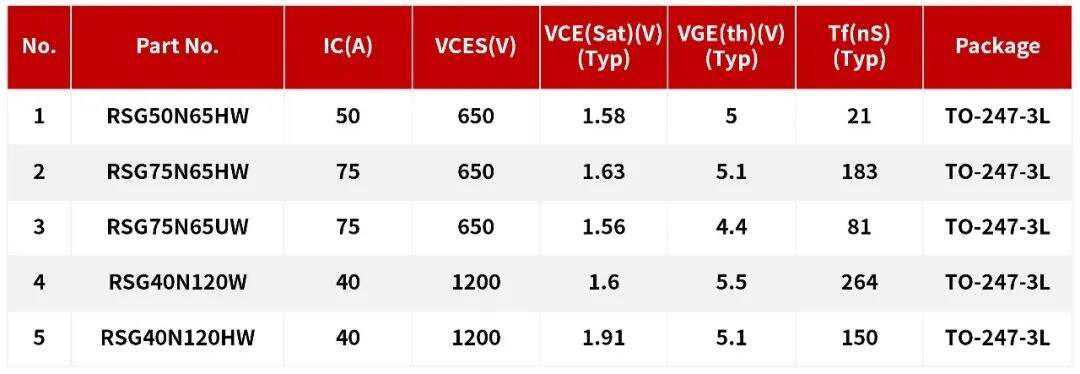

针对MPPT STAGE模块的BOOST升压线路，还有INVERTER STAGE模块的双向DC-AC转化器，推荐瑞森半导体的IGBT系列：
