Texgen体积分数计算教程（PART-09）

texgen可以用来估计体积分数，可以在tools目录下找到（自己找吧，只不过都是英文，一看意思都理解了）。

体积分数的测定分为两类：纤维体积分数，纤维在纱线中的体积分数

1.纤维体积分数

在测定纤维在域中的体积分数时，texgen提供了两种方式，首先是快速计算纤维体积分数，该方式对纤维体积分数进行比较快，但是有可能不准确，它计算的是全部纱线，不管纱线是否在域内。

再者，还有就是普通的纤维体积分数测定，就是比较慢，它只计算域内的纤维体积分数。最终比较对象都为域的体积。但是两者计算方式有差，即使都在域内，结果也可能有小范围不同。

这里就举个例子，通过weave建立一个平纹，然后计算纤维体积分数，如图所示：

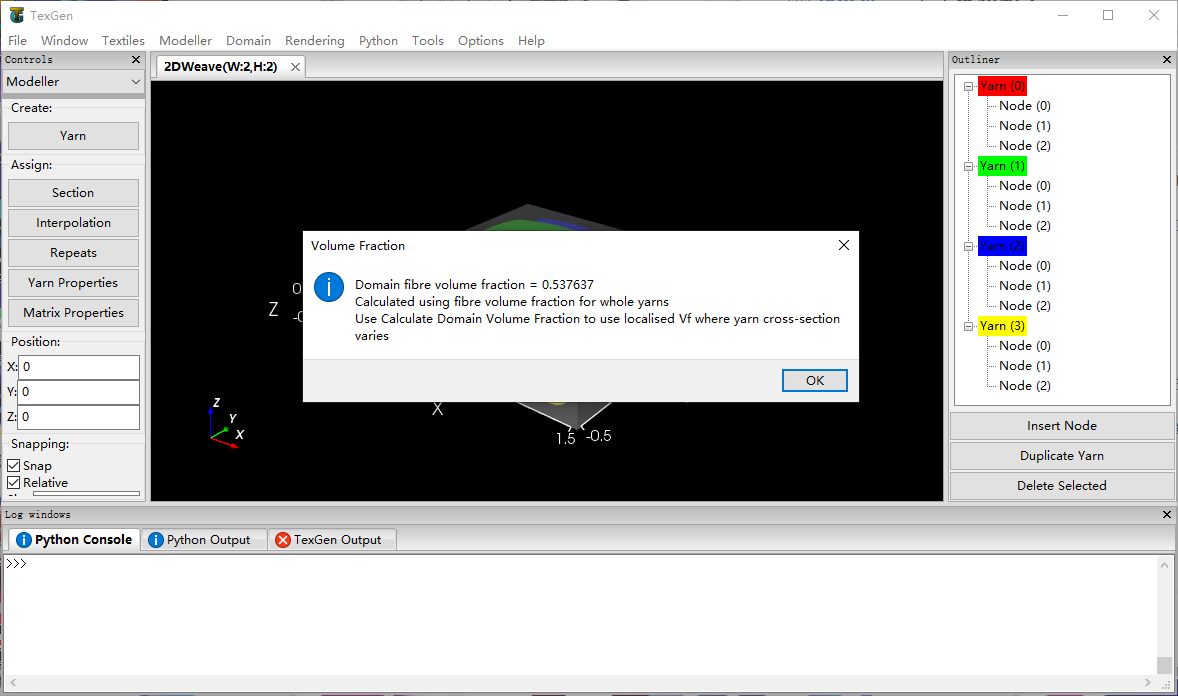

这是快速计算体积分数。

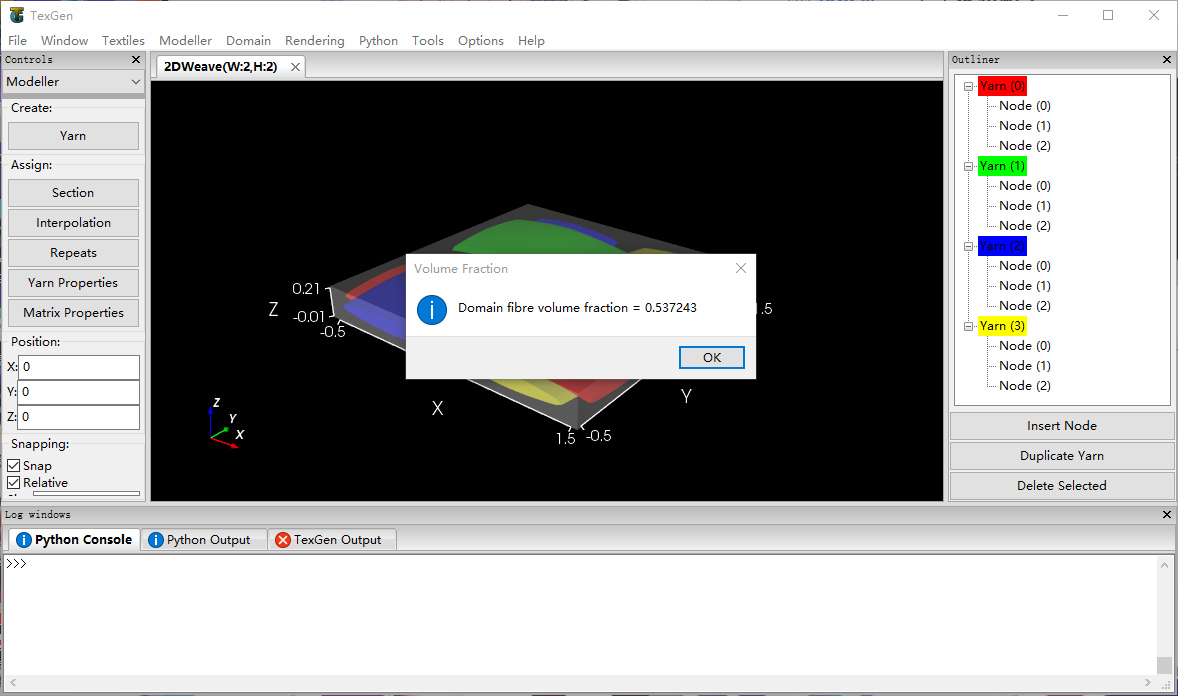

这是普通计算体积分数。

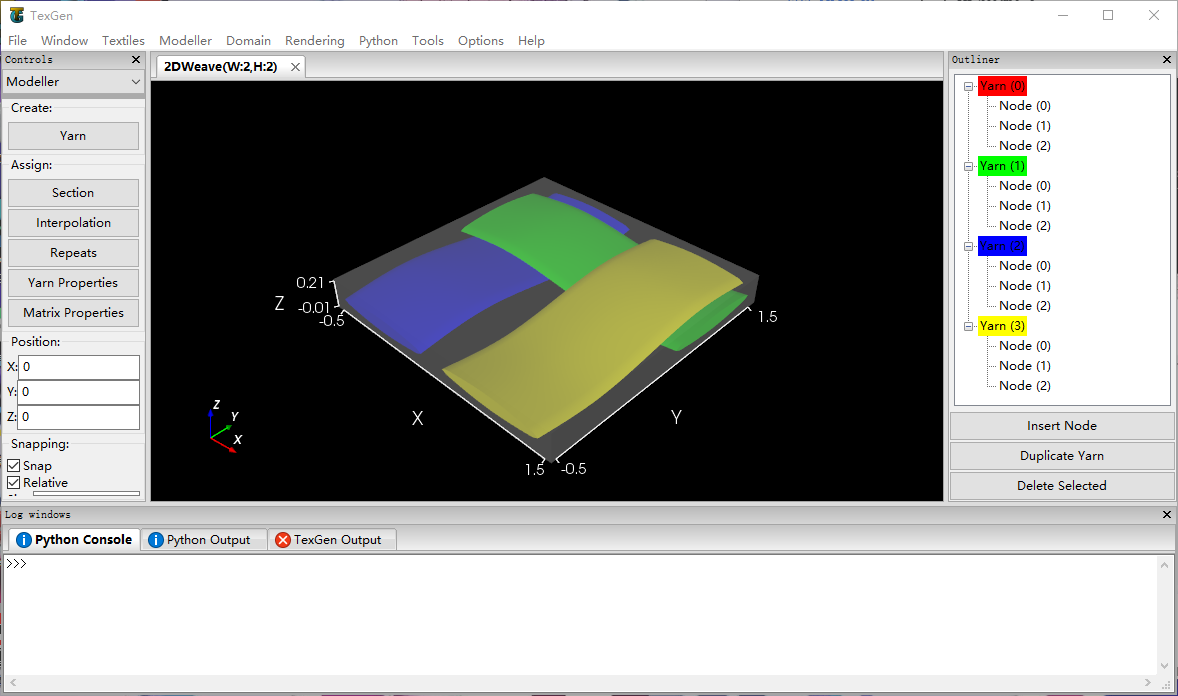

之后对其中一根纱线移出域外，如图所示：

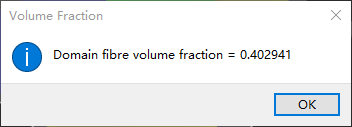

然后再计算：

快速计算值不变。

普通计算值下降为之前的3/4。

然后就是在计算纤维体积分数时，若没有指定纱线线密度，纤维密度或纤维总截面积或纤维直径、纱线中纤维总数，则会认定每根纱线中的纤维分数为100%（也就是纱线中不包含基体/树脂）。

指定参数详见材料属性指派部分（PART-05 Texgen通用建模方法05-材料属性赋予）。

2.纤维在纱线中的体积分数

通过输入上述3组中任意一组，可以使用工具中纤维在纱线中的体积分数测定选项（不赋值直接使用结果为0）。

使用时只需先选中相应纱线就可以，可以多选。
