1.首先把纸上的建模图形在autocad中画出
2.使用autocad to ansys 转换软件，可以将autocad的图形转换为ansys命令流。
3.在ansys中建模（导入命令流即可），定义材料种类、类型（属性参数可以随便输），本模型定义了11中材料，其中参数可以随便复制。仿真分析,有限元,模拟,计算,力学,航空,航天,ANSYS,MSC,ABAQUS,ALGOR,Adina,COMSOL,FEMLAB,Matlab,Fluent'ZK j!Y*i
d?
4.在ansys中剖分网格。仿真分析,有限元,模拟,计算,力学,航空,航天,ANSYS,MSC,ABAQUS,ALGOR,Adina,COMSOL,FEMLAB,Matlab,Fluent+v!P} MW
J(r
5.导出ansys中elemnt 和node的属性参数，存入txt,再导入excel进行编辑（注意：除四面体外ansys中几乎每个单元的编号顺序与flac不一样，所以要导入excel进行编辑）
6.将excel数据整理成flac命令流形式，编辑命令流

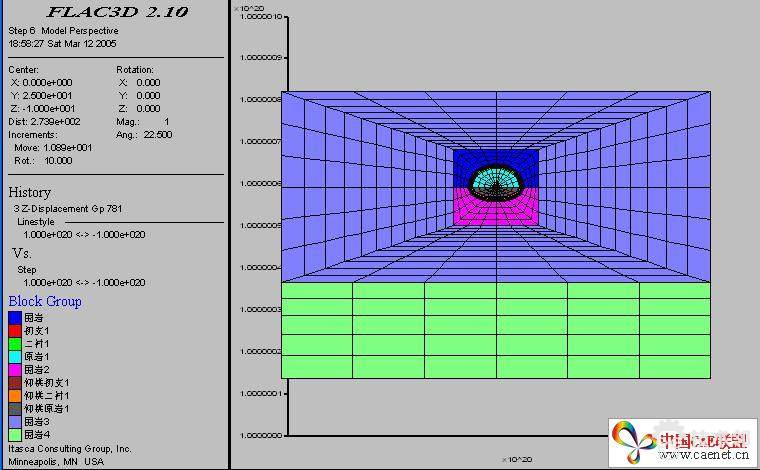

7.在flac中call，即可
说明：如果有ansys to flac 的程序，5和6 可以合为一步。另外如果高手可以直接在ansys中建模的话,可以不需要autocad 和 autocad to ansys程序。
JDx U:O
l
看autocad建模图
