CATIA管路端到端解决方案：从设计到制造的全流程优化

CATIA三维设计 管路全流程方案

端到端管路CATIA三维设计 解决方案全视图

CATIA三维设计 基于模型的系统设计

基于模型的设计集成

（上述为部分截图）

Dymola－DS多学科建模仿真解决方案

（上述为部分截图）

管路设计前期准备

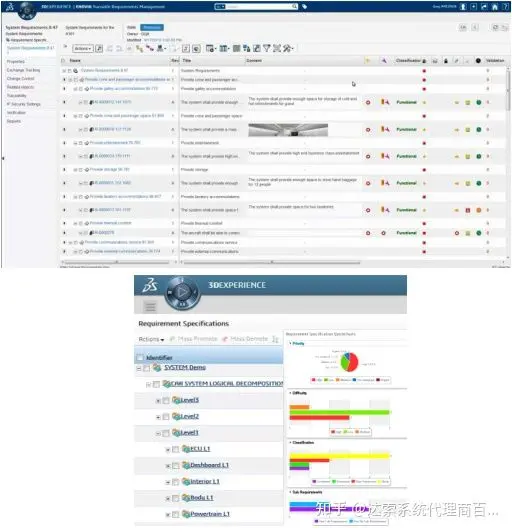

管路系统的早期需求规划及验证

早期需求调研

· 将需求在平台中进行定义，辅助决策

· 将需求与项目目标进行挂钩

· 需求的影响性分析、梳理需求之间的关系

· 建立需求与下游功能层、逻辑层、物理层的数据追溯关系

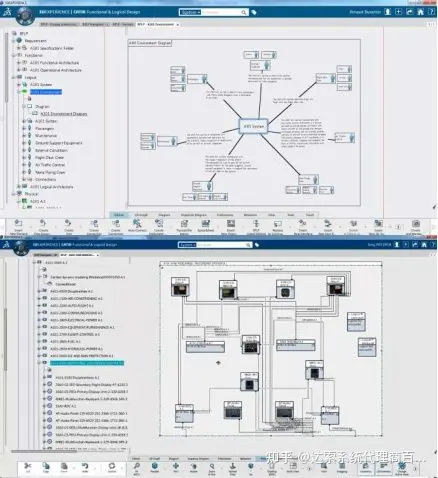

系统功能架构定义

· 打破各专业之间的壁垒，从全局系统的思维考虑设计

· 功能区块划分 & 输入输出关系梳理

· 功能层与需求层的追溯关系定义

· 更清晰地理解设计背景和意义

灵活强大的后台资源配置

· 企业专属管件库（不同标准、不同规 格的各类阀件、三通、弯头等等）

· 专属原理图资源（图框、标题栏、符 号等）

· 管路规格配置（可实现设计端可自动 检索符合规格映射关系的管件）

· 企业专属业务规则配置（可实现设计端根据企业专属EKL设计规则，对管路系统设计方案进行校验审核以及辅助设计）

管路原理图设计

原理图设计

· 逻辑符号订制

· 二维原理图阶段即可设置管路规格（端口类型、标称直径、压力等级、标准等等），并 可自动传导至三维层

· 原理图区域划分（zone），在二维阶段即可对 设备进行空间定义（二维zone与三维space对应）

· 小窗口查看原理图（二维与三维协同设计）

· 通过XML/DXF输入或输出管路系统

· 根据订制业务规则或BI工具，实时对管路原理图进行检查

· 逻辑设备到物理设备的自动驱动设计与数据追溯

（上述为部分内容）

如果你需要这份CATIA基于管路端到端解决方案的完整版PPT

后台发送邮箱并回复“管路端到端解决方案”即可获得~

目前咨询量过多，如发送不及时请谅解，工作时间：周一到周五，早9:00-晚18:00
