按键平衡杆装配设计干货

01

平衡杆料号：6344810

参考机型：MP120-DLE,MP20-DH

（1）设计要点

a.平衡杆的材料应该有足够的刚性；

b.平衡杆与按键的限位槽配合间隙很重要，太大易脱出，太小则转动不

顺要卡键。

（2）平衡杆的结构尺寸

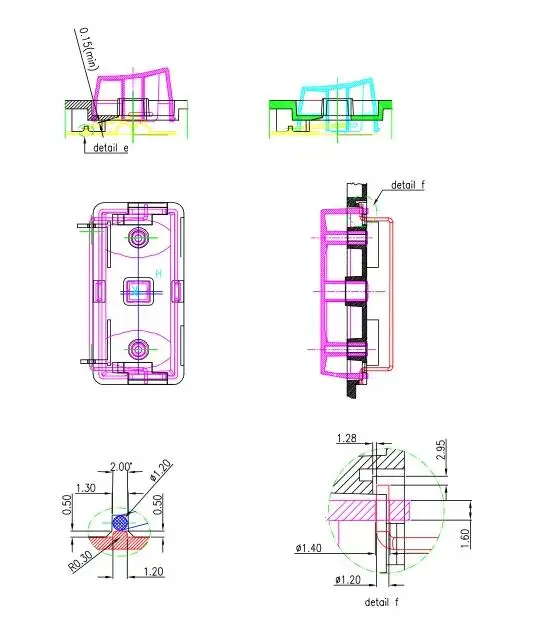

（3）装配的重要尺寸

干货，全套设计学习资料免费领取！ 网页链接​

02

平衡杆料号：6345120

参考机型：MP120-DLE,MP20-DH

（1）设计要点

a.平衡杆的材料应该有足够的刚性；

b.平衡杆与按键的限位槽配合间隙很重要，太大易脱出，太小则转动不

顺要卡键。

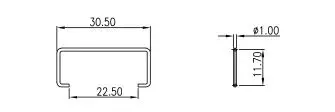

（2）平衡杆的结构尺寸

（3）装配的重要尺寸(上盖及按键的详细图请参照电脑档）

03

平衡杆料号：6346010

参考机型：EL-2630P,CS-VX系列

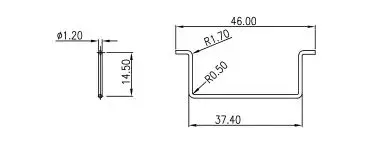

（1）平衡杆的结构尺寸

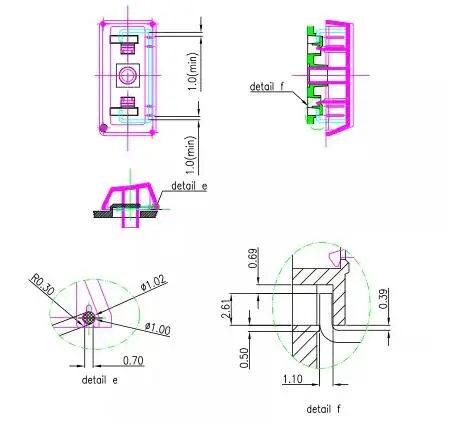

（2）装配的重要尺寸

04

平衡杆料号：6346020

参考机型：EL-2630P,CS-VX系列

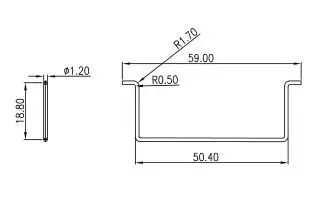

（1）平衡杆的结构尺寸

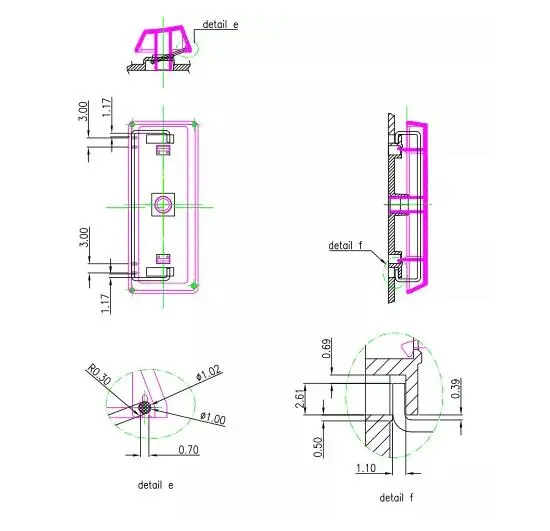

（2）装配的重要尺寸
