常见PCB封装类型大全：特点与应用场景详解

Ø 电阻、电容、电感，如图1-8所示：

Ø 二极管、三极管，如图1-9所示：

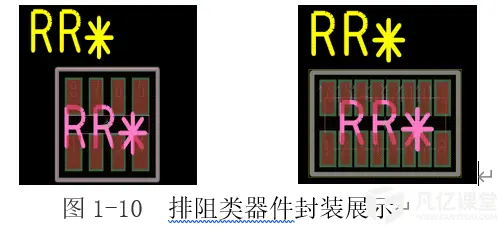

Ø 排阻类器件（4脚、8脚、10脚、16脚等），如图1-10所示：

Ø SO类器件（间距有1.27、2.54MM等），如图1-11所示：

Ø QFP类器件，Quad Flat Pack/方形扁平封装，如图1-12所示

Ø QFN类器件 Quad Flat Non-leaded package/四侧无引脚扁平封装，如图1-13所示

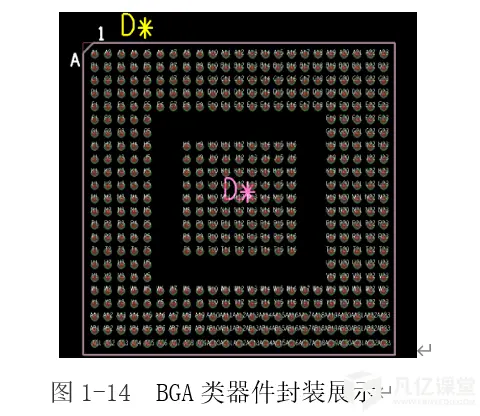

Ø BGA类器件 Ball Grid Array /球栅阵列器件，如图1-14所示

还有其他问题的话可以关注VX公众号：凡亿PCB

一起来探讨吧！！
