新手学习Altium Designer软件设计电路图，分为四个步骤——画元器件、原理图、元器件封装和PCB板，学会这四个步骤，就可以不用再看视频教程了，相信会很快上手。

元器件

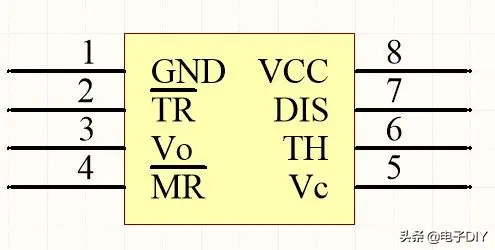

第一步就是画元器件。其实常用的元器件系统自带库里面都有，就是很多特殊芯片、电阻电容等等都需要自己绘制。只有自己会画元器件，电路图才能看得一目了然，事半功倍。

原理图

第二步就是绘制原理图。元器件画完之后，然后就是将电路中所有出现的元器件按照自己的思路用导线相连，或串联或并联，然后再更改每个元器件的参数，需要改的话就改，不需要的可以不更改。

元器件封装

第三步是画封装图。顾名思义，就是元器件的实物尺寸图，按照实际尺寸用AD软件绘制出来，实际就是为了最后一步做准备。

PCB图

第四步就是画印刷电路板PCB图，封装完成之后，再通过Layout手动布线，完工之后导出Gerber文件，交给PCB印刷厂打样就可以了，一个PCB产品电路图就出来了。接下来要做的就是焊板和测试了。这就是一个完整的步骤了。

其实软件操作起来很容易，就是设计可能有难度，设计一个电路需要很长时间的积累，才能慢慢达到工程师的级别；刚刚开始，别急，慢慢来。只要多动手尝试，一定能够设计出一个更为复杂的电路。

以上来源于：头条电子DIY
