由于某些赶鸭子上架的原因，本人需要了解一部分IC设计相关的工作，出于闲着也是闲着的想法，在CentOS7上面安装完环境之后，折腾了一下在WSL2 Ubuntu23.04上安装IC618、SPECTRE18、Calibre2019。
以下是效果
主要参照如下教程
https://blog.csdn.net/qq_67311527/article/details/131216392
第一步是下载文件，不解释了
https://pan.baidu.com/share/init?surl=kaaFTI9fkgQ6IQBpxqXL1w&pwd=7654#list/path=%2F
第二步是把他们拷到WSL里面，最简单的方法是直接在windows的资源管理器里面复制到/home/你的WSL用户名文件夹 下，当然你用SSL之类的方法也都可以，不解释了
接下来安装IC618
1.用cd命令打开压缩文件目录，解压缩，用tar -xvf 文件名 这种命令把三个文件解压

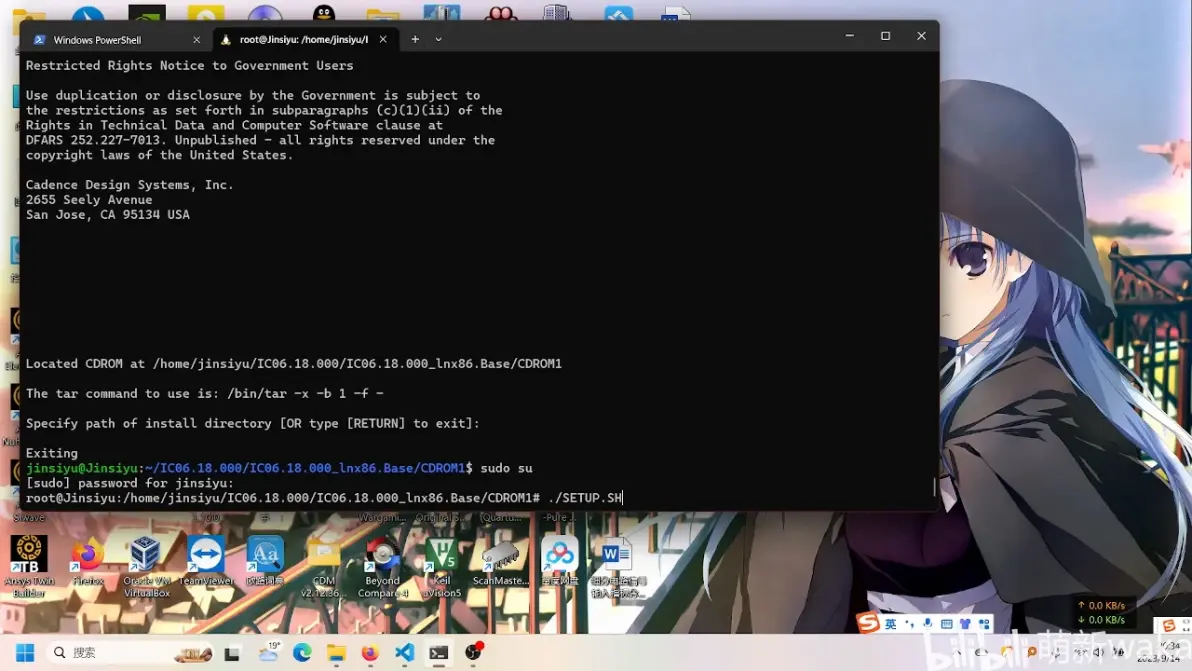

2.打开IC06.18.000.lnx86.Base/CDROM1目录，运行sudo su切到root用户，运行./SETUP.SH脚本（我最开始没切root，想了想，好像权限不够，然后退了重新打开的脚本）

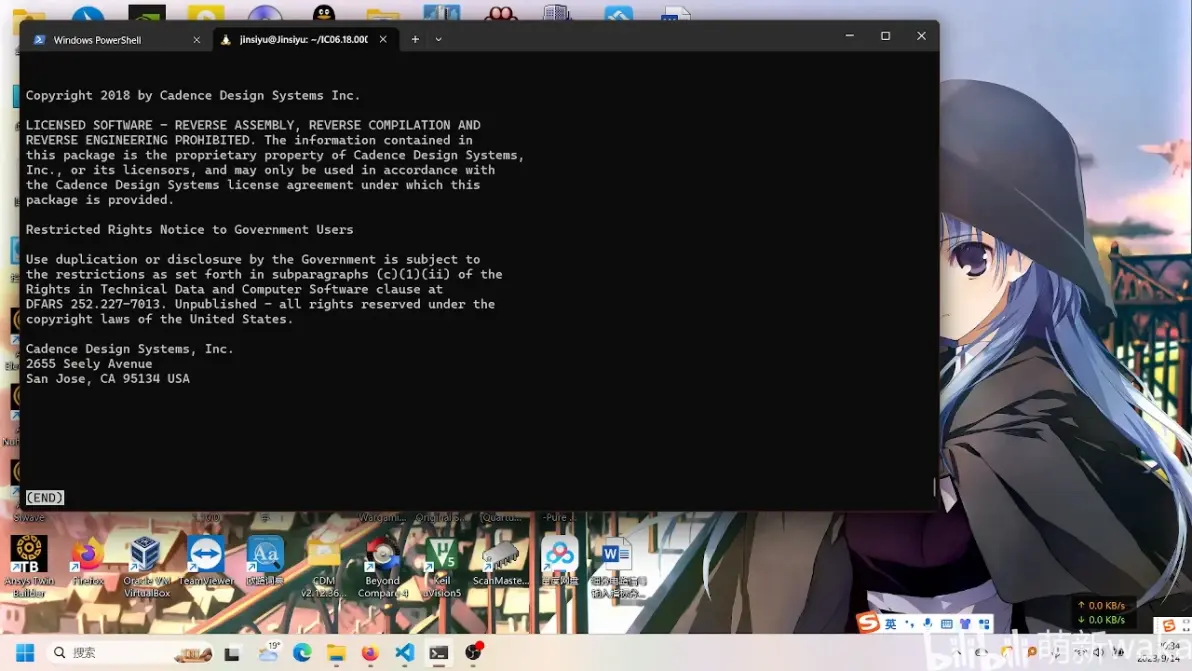

3.按q退出第一屏

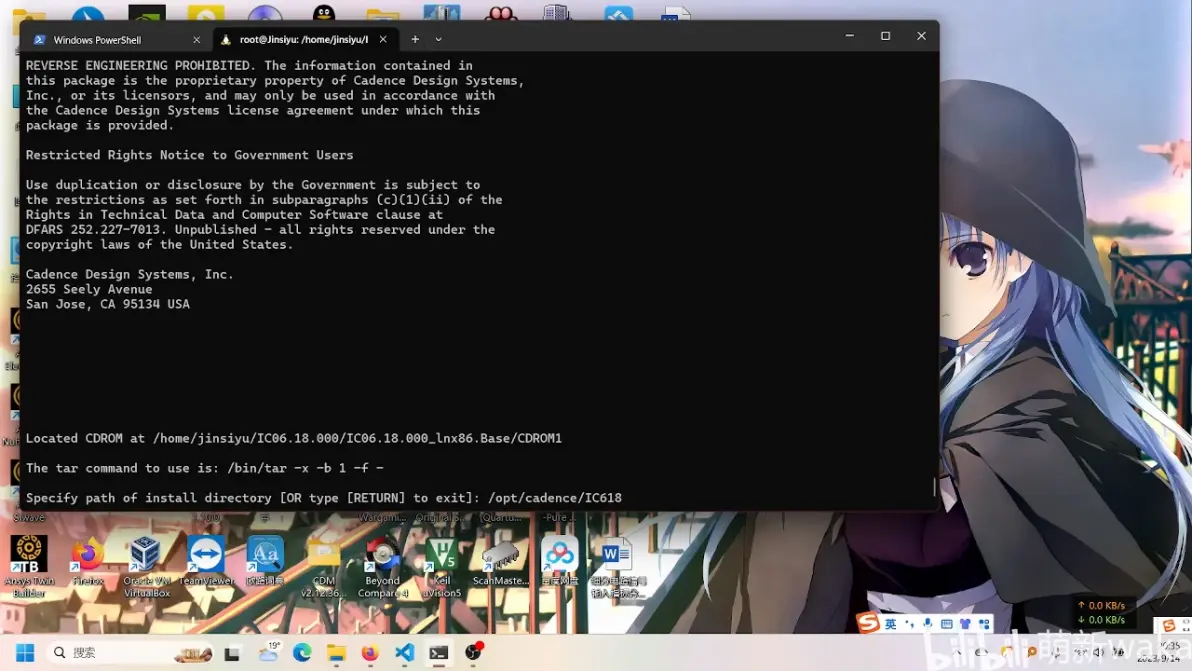

4.输入安装目录，这里安装脚本会建立一个你输入的目录，我写的是/opt/cadence/IC618（这里有一个槽点，它真的只是建立一个目录，后面其实还是有机会建立目录的，所以我真的不理解这个到底有什么用）

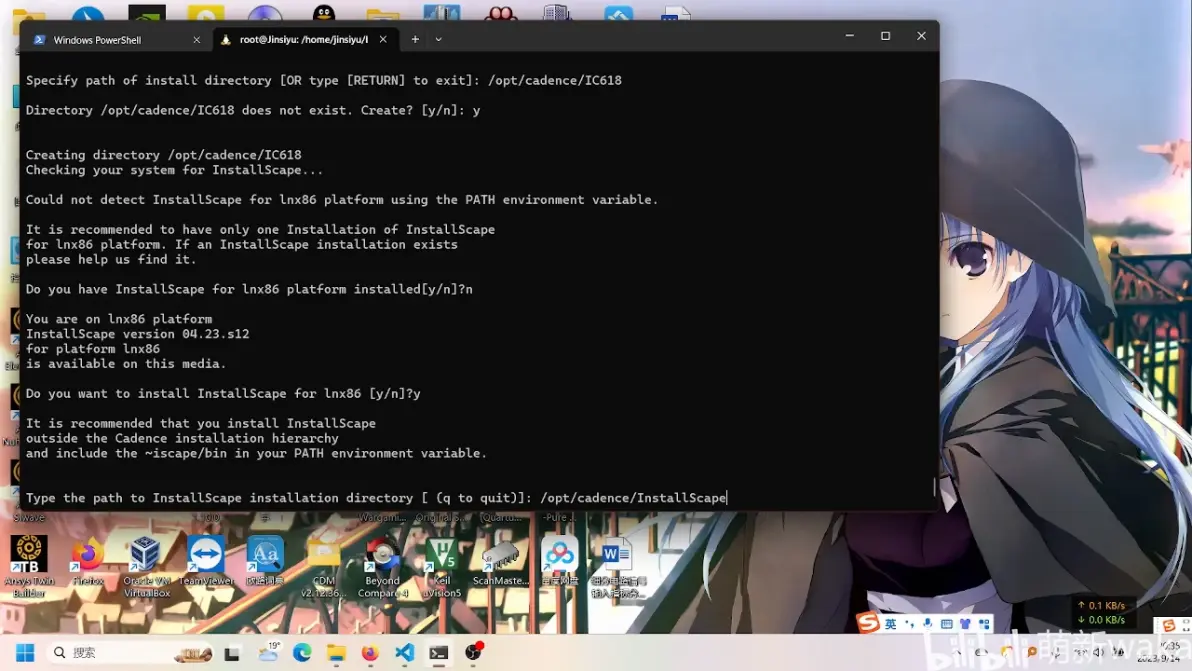

5.目录不存在，是否创建，输入y回车
6.提示安装程序InstallScape没在PATH中找到，问你是否安装过，选n，没安过
7.问是否安装，选y
8.输入安装程序的安装目录（好绕啊），这里会安装安装程序InstallScape，我输的是/opt/cadence/InstallScape

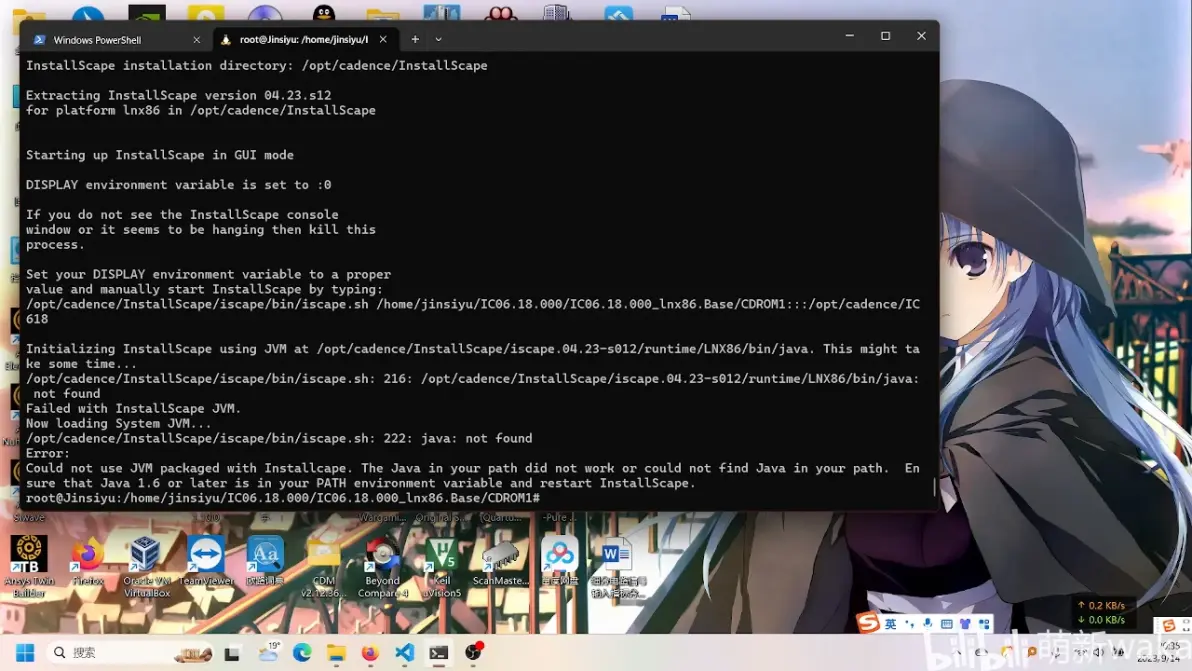

9.BOOM！这里提示JVM打不开，因为我这个WSL是新的，没装JVM，它自己的JVM是32位的，很多库文件没有，这里有两种方法，一种是安装一个openjdk，例如执行apt install openjdk-21-jdk，这个我试了OK，更早的版本也是OK的，它这个就是安装程序的运行环境，根IC618没关系，所以只要跑起来就行。但其实还有一种头铁的方法，那就是把所有缺的库补全，这样你就可以用上安装程序原版的1.6版本JAVA了（笑）

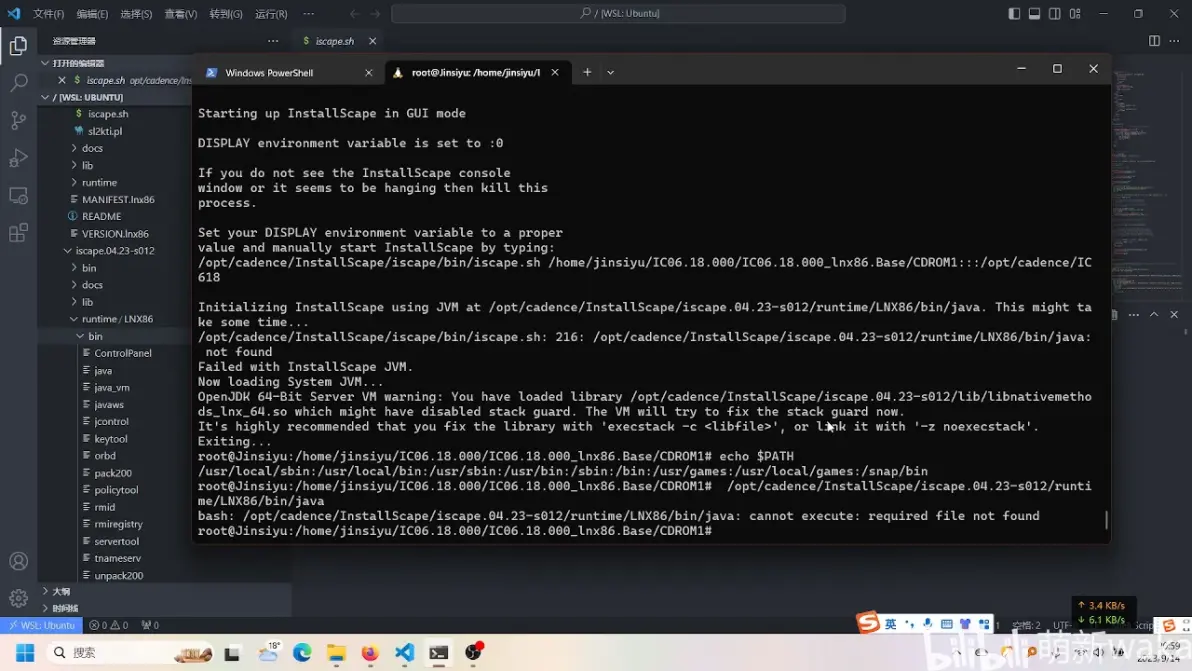

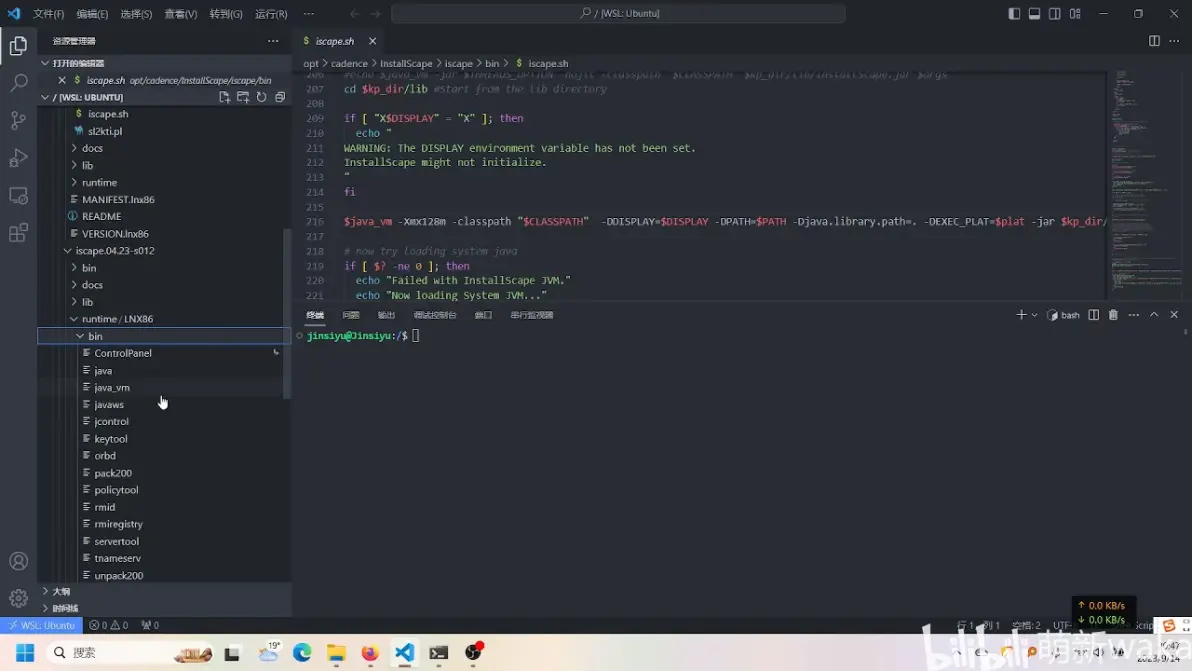

10.我们当然是要头铁的，所以那就看上面的提示呗，iscape.sh 216行，调用java_vm时失败了，找不到，但明明文件是有的

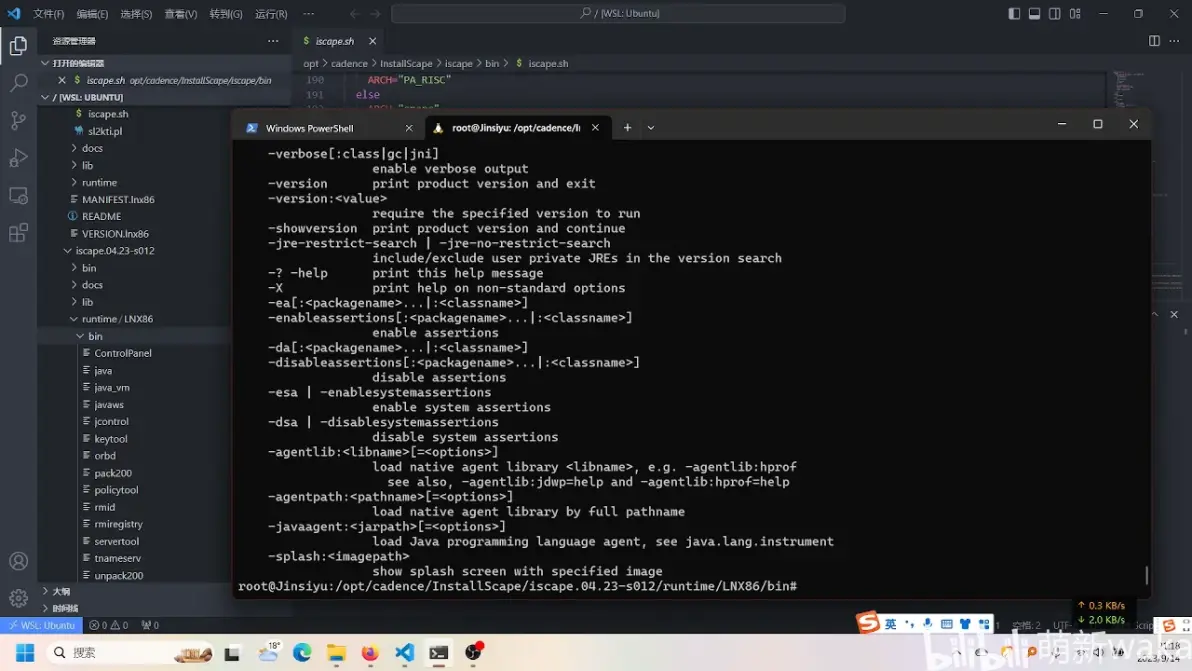

11.直接打开那个目录下的java，提示没找到所需文件，但又不是bash的提示，所以不是文件名打错了，而是java已经被调用，但它自检的时候发现有问题，然后退了

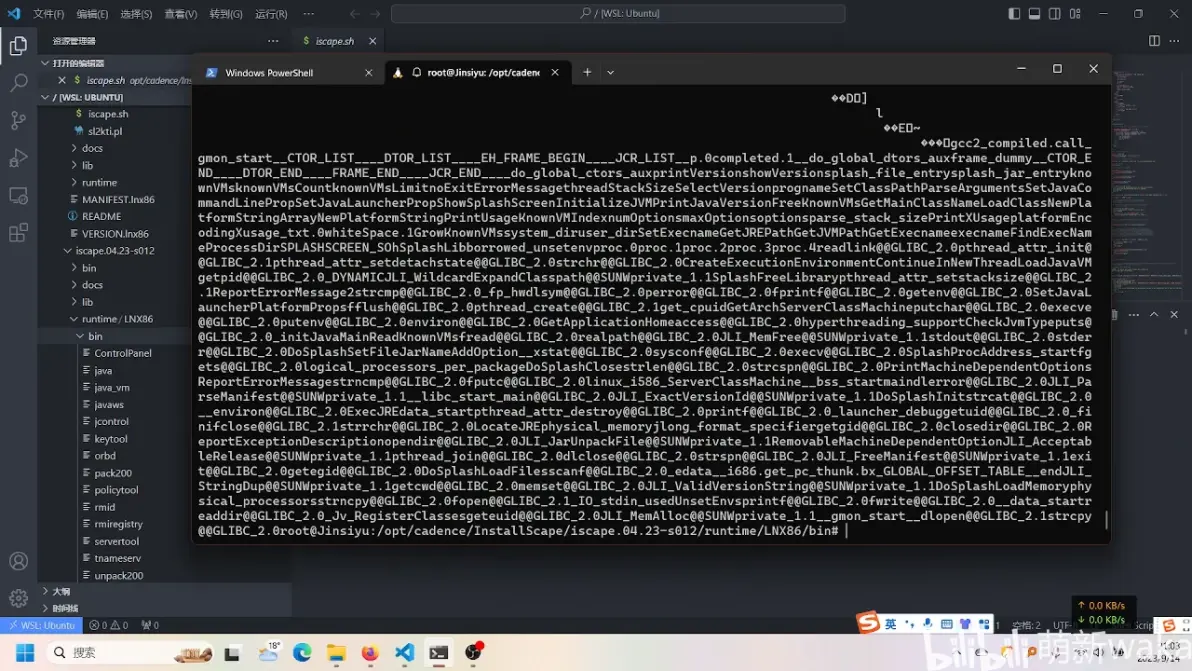

12.调用cat java命令，好吧看不懂，但似乎需要glibc

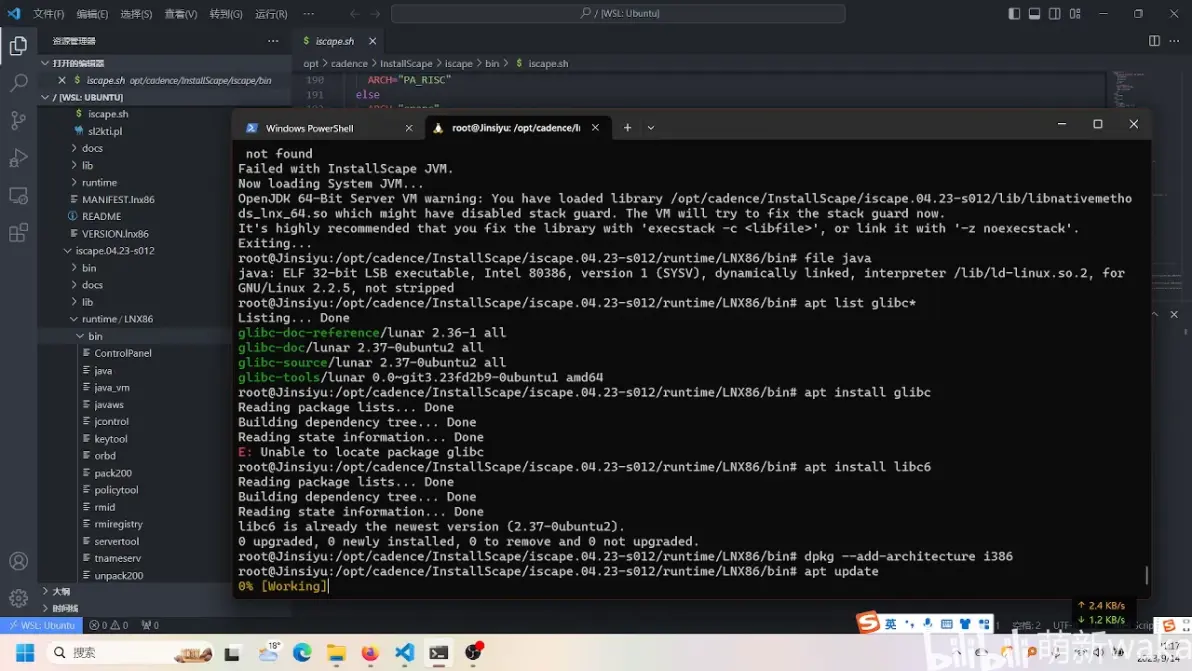

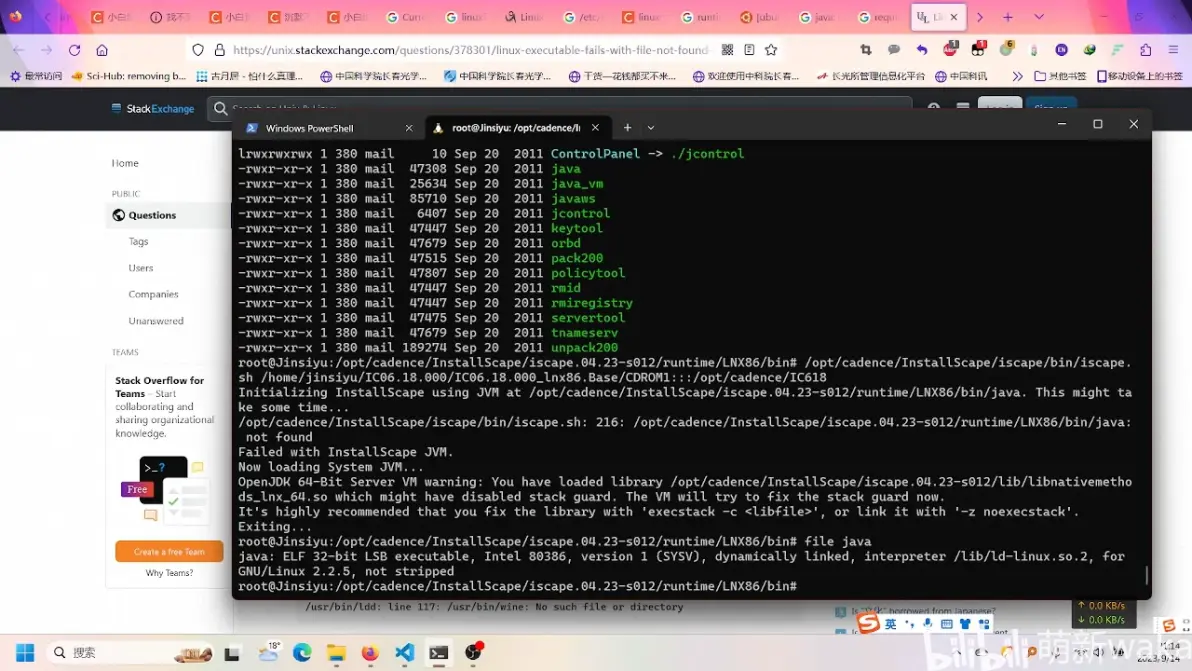

13. glibc在Ubuntu下面是libc6包，我已经安了，没用，拿file命令扫一下，这时我才发现是32位的JVM

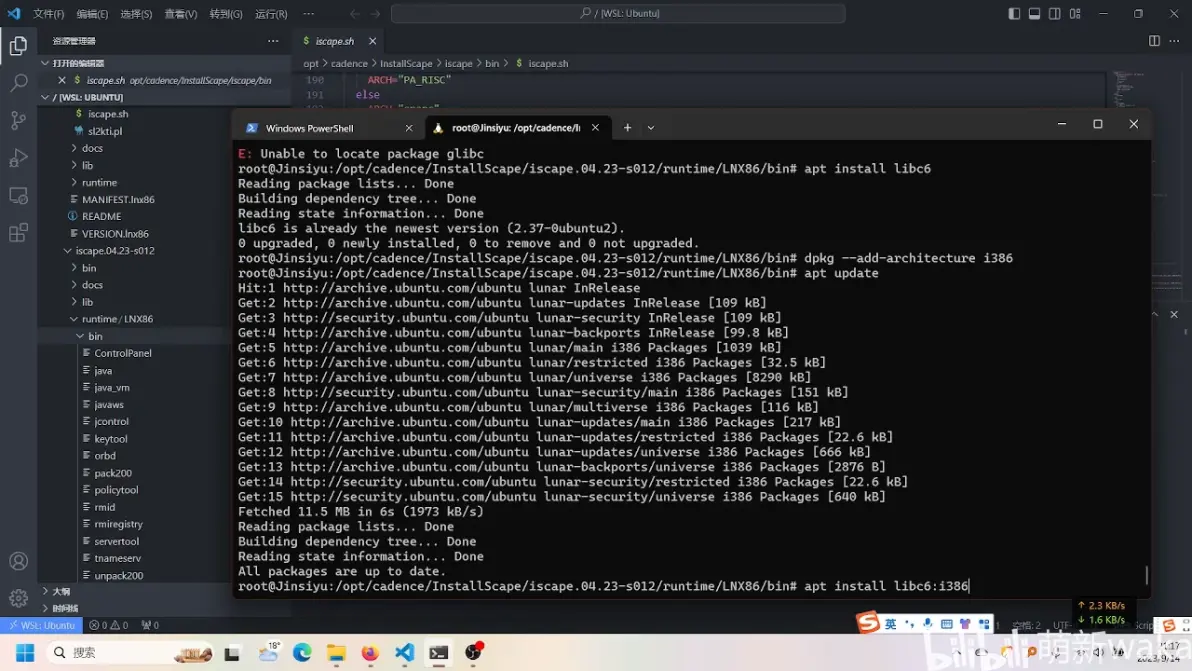

14.那就试试安装32位库，执行
dpkg –add-architecture i386
apt update
apt install libc6:i386
15.这回再执行./java有效果了
16.再执行一遍安装程序，有点变化

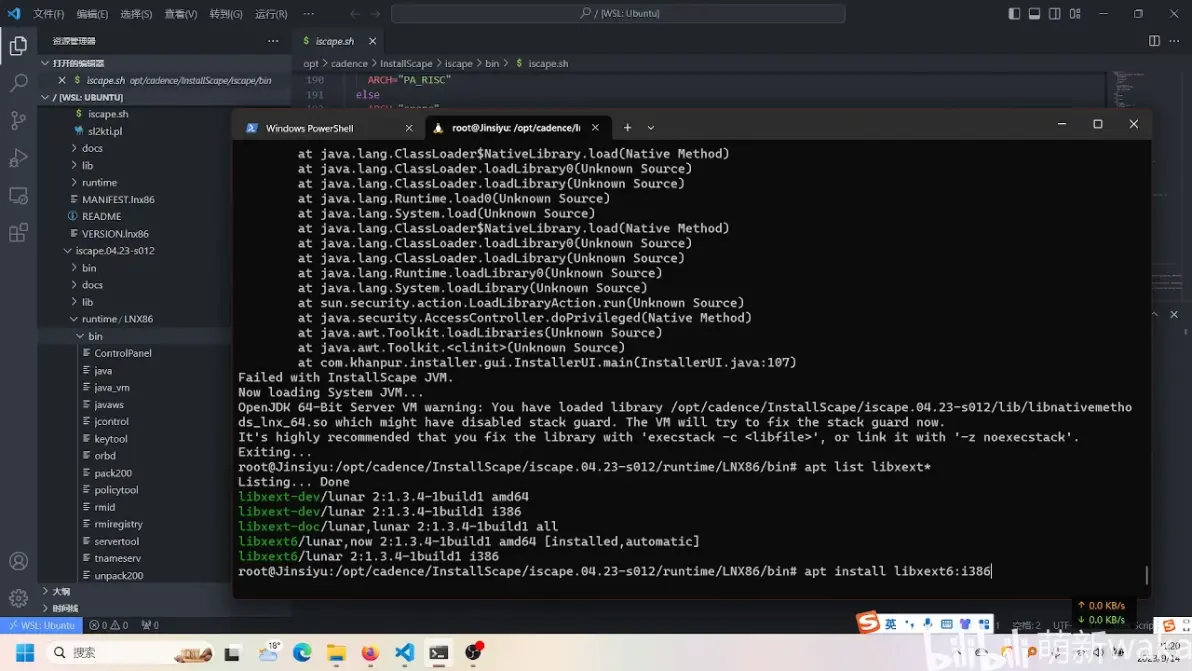

17.提示缺libXext.so.6，查了下Ubuntu里面对应的包是libxext6，所以输入apt install libxext6:i386安装，后面还会提示缺libXtst.so.6，libXi.so.6，所以对应的要安装libxtst6:i386和libxi6:i386

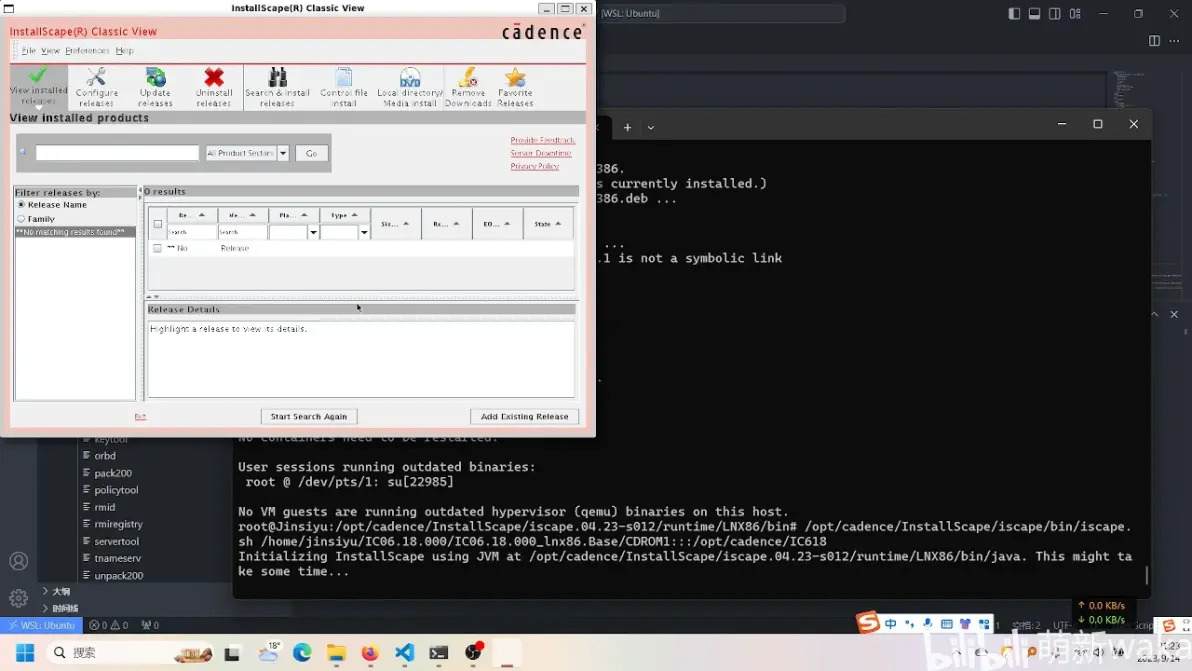

18.安装完成后再启动安装脚本，这回没错误提示了

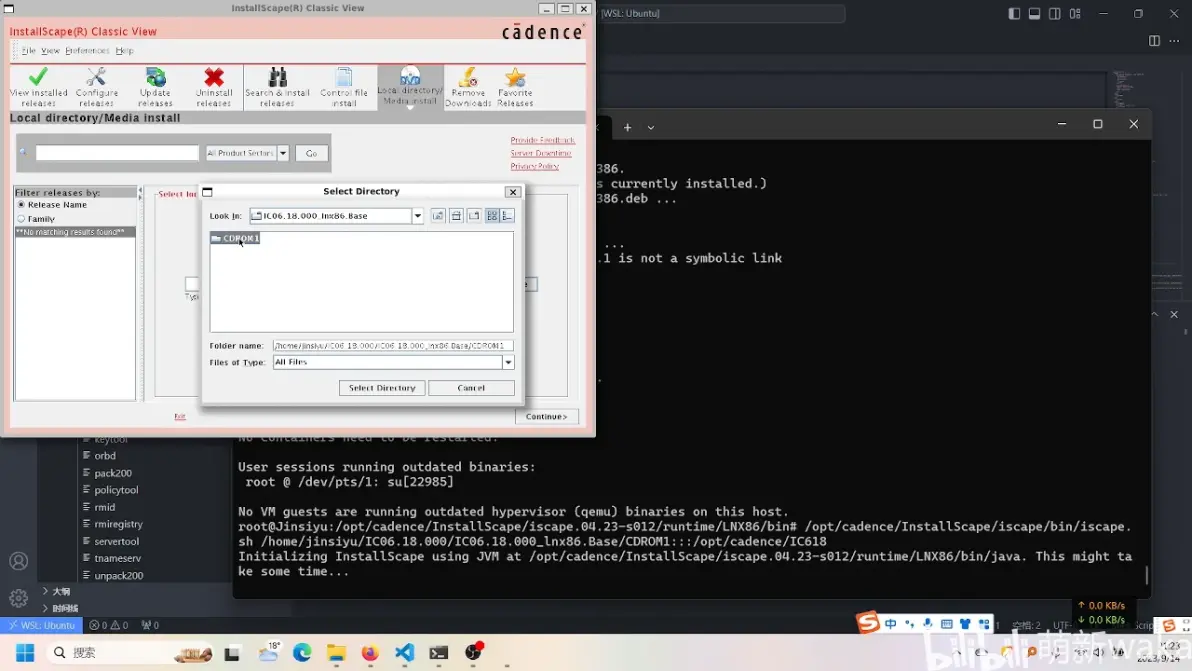

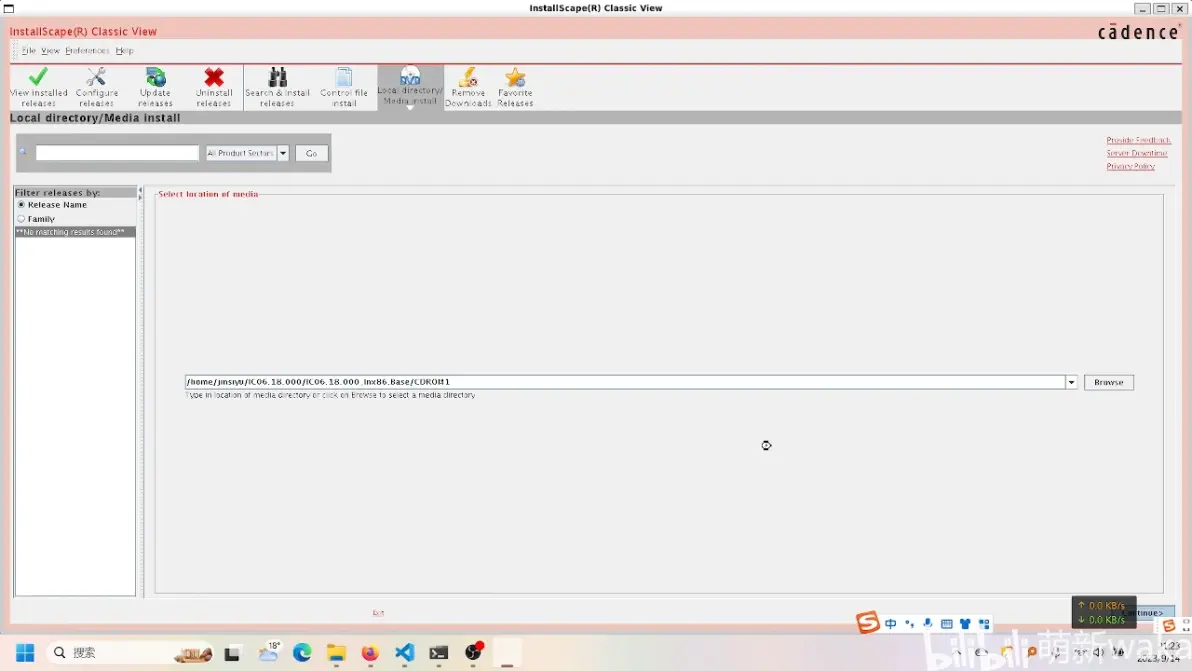

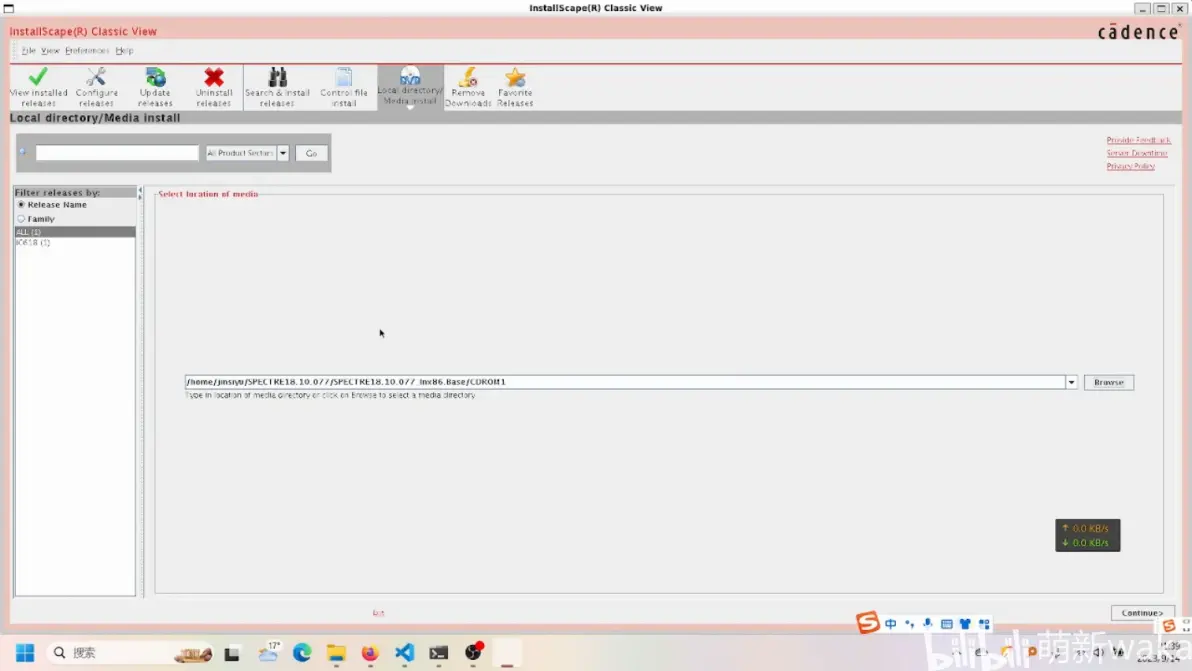

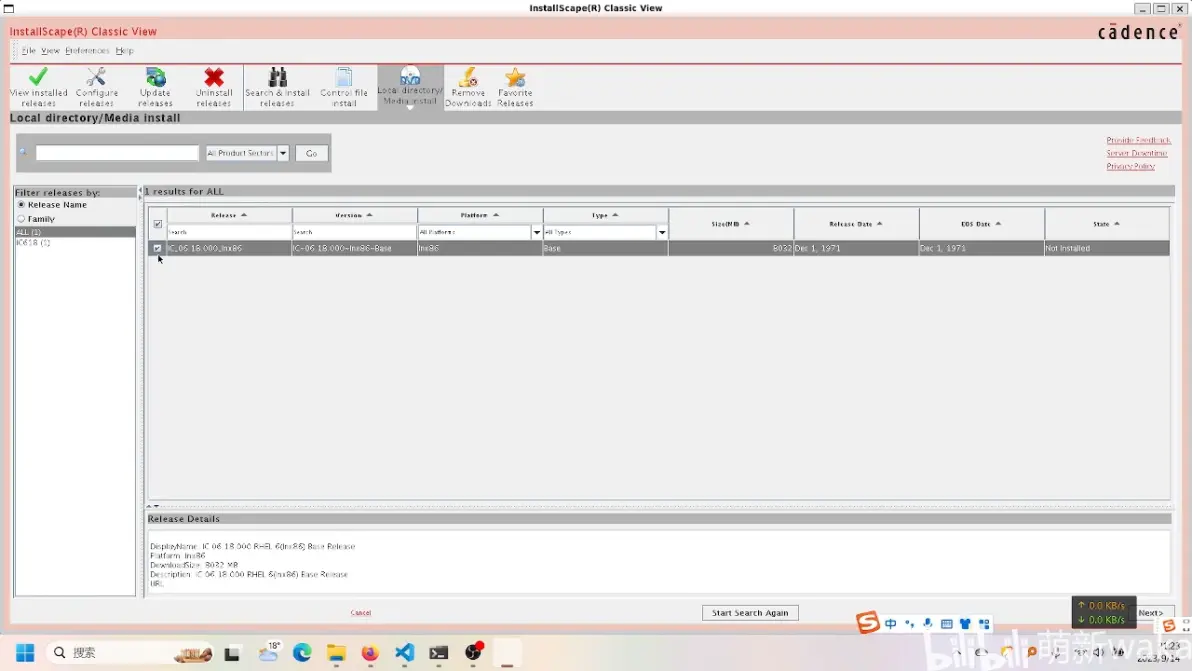

19.点Load directory/Media install，再点中间右边的Browse，选安装程序所在的目录（很奇葩，安装程序不知道安装程序目录在哪里），这里选择到解压的目录下面的CDROM1
20.点右下角Continue

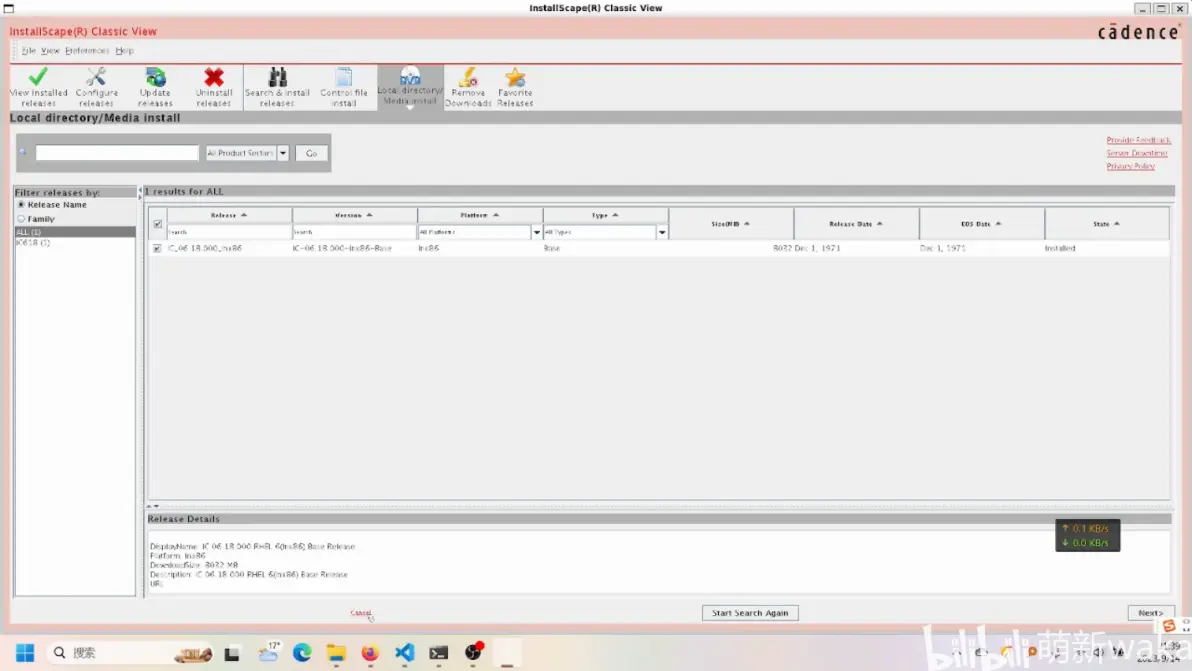

21.选上要安装的IC618，点Next

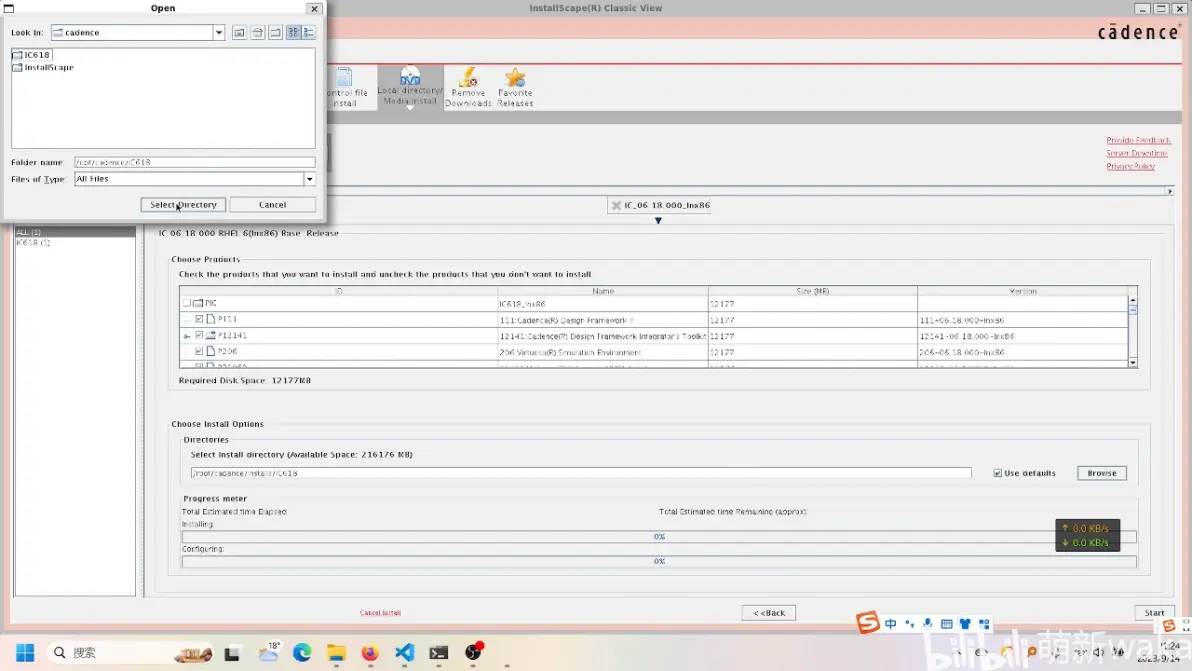

22.点Browse选安装目录（和之前填的一样不一样都行，这里默认的不是我们输入的那个，所以我搞不懂前面的那个目的是什么），再点右下角Next开始安装

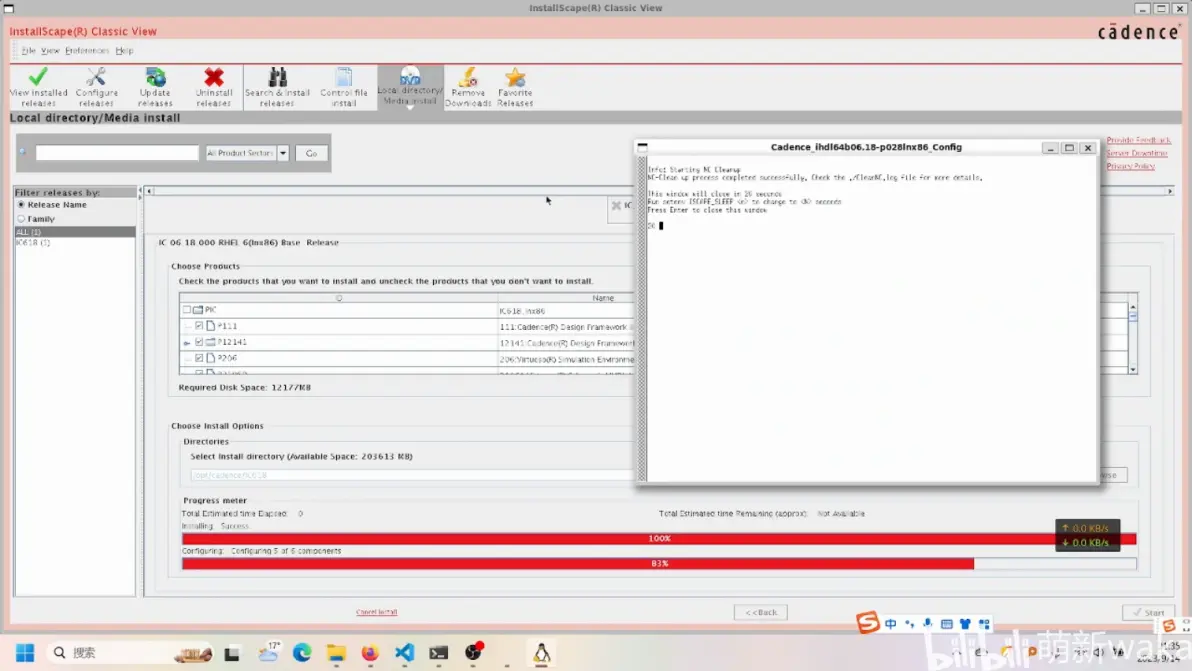

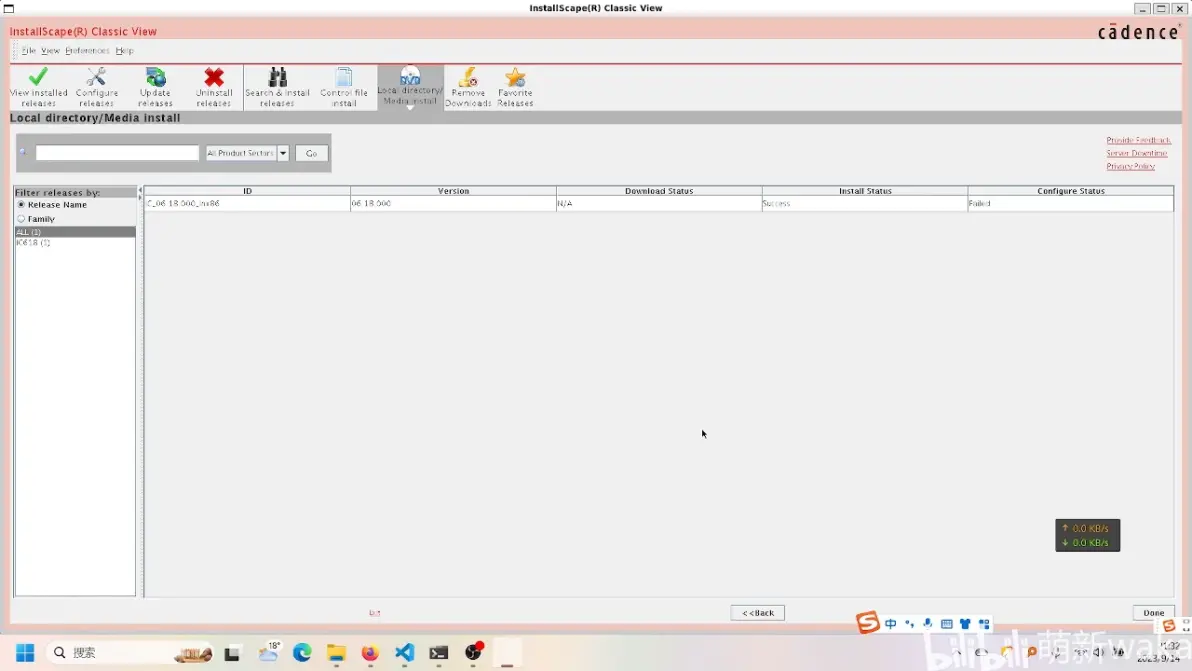

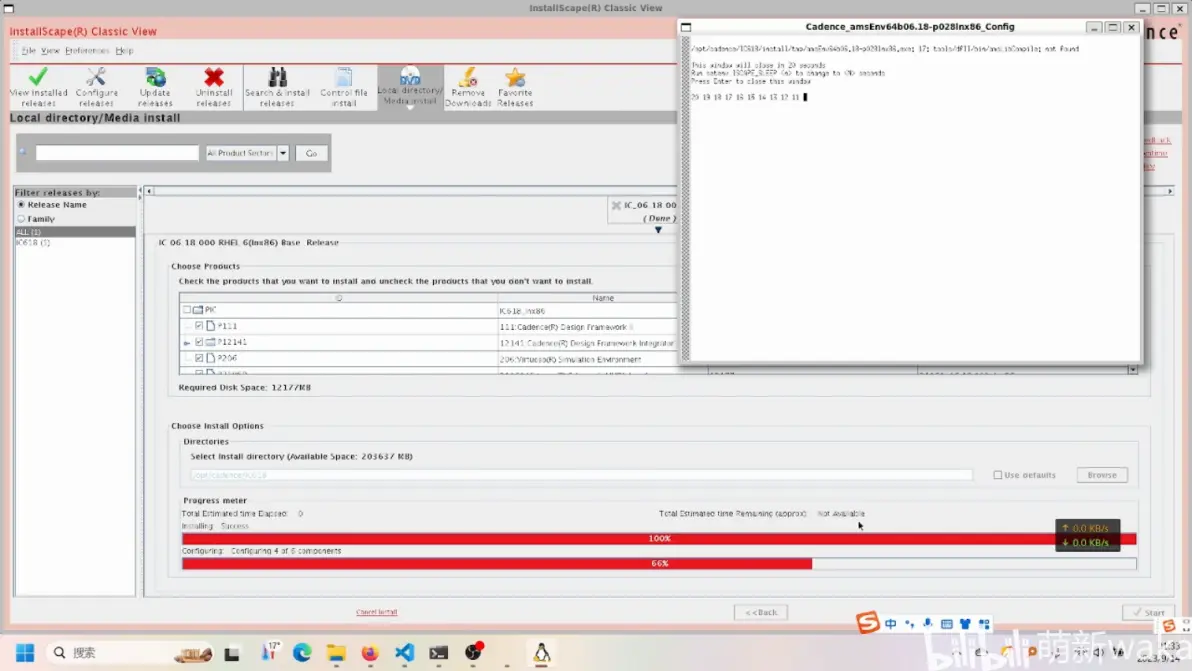

23.如果你按照我的安装方法来，那么不出意外的就会出意外了，安装完会提示安装成功，配置失败

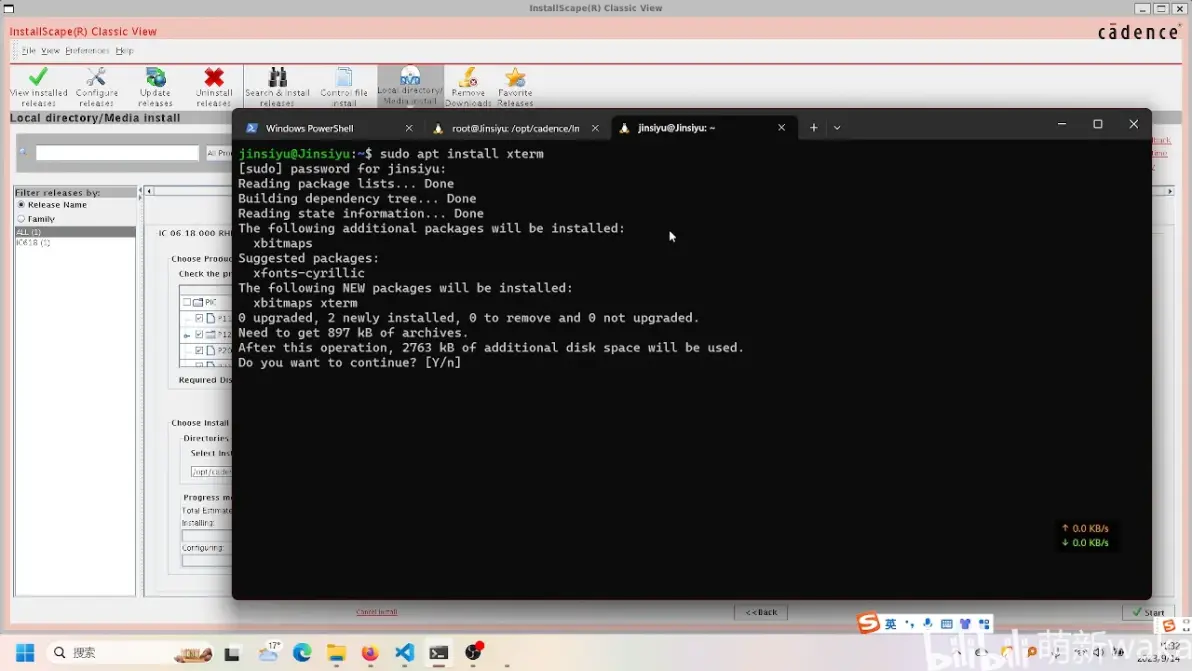

24.查了一下，这个是因为没安装xterm，开个新终端安装，不用退出当前的安装程序

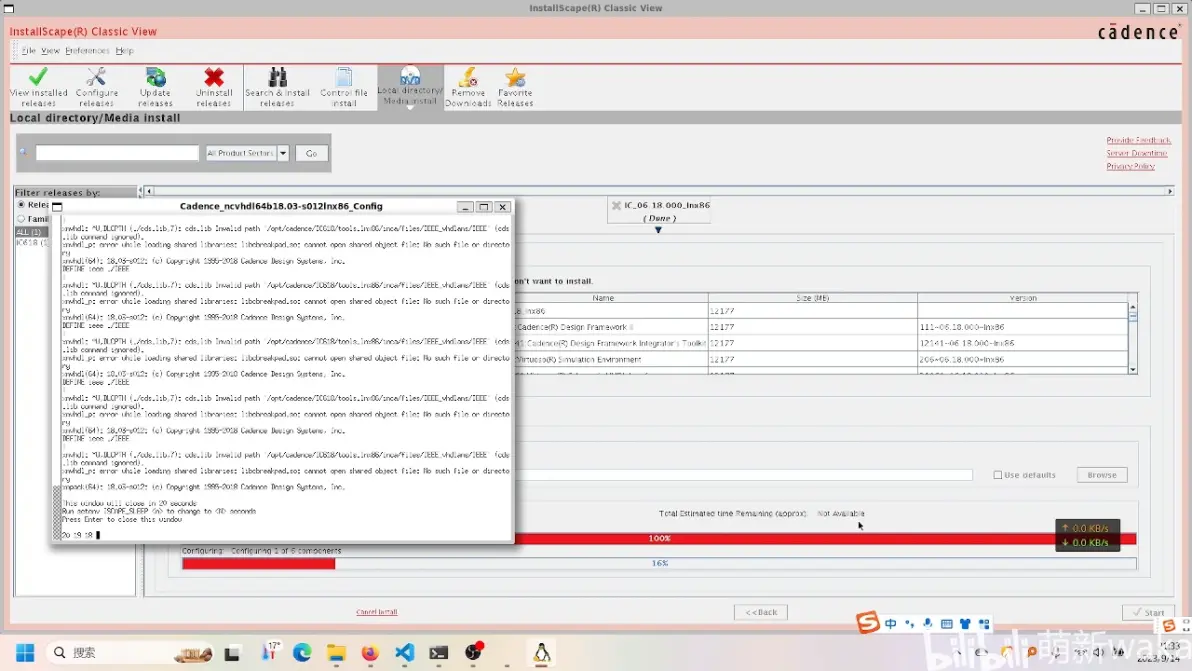

25.安装完点安装程序最下面中间的Back，回到上一步，再点Next重新安装，这回会很快，然后出现报错，这个我是真的没找到啥原因，应该也是某个组件没安好，提示是缺libcbreakpad.so，看网上别人的教程也有这个报错，所以应该没啥影响吧，大概
26.提示安装什么库，我初学者不太懂，反正一路y过去
27.这里又提示一个not found，查了一下那个文件，调用的ksh，所以解法很简单，apt install ksh

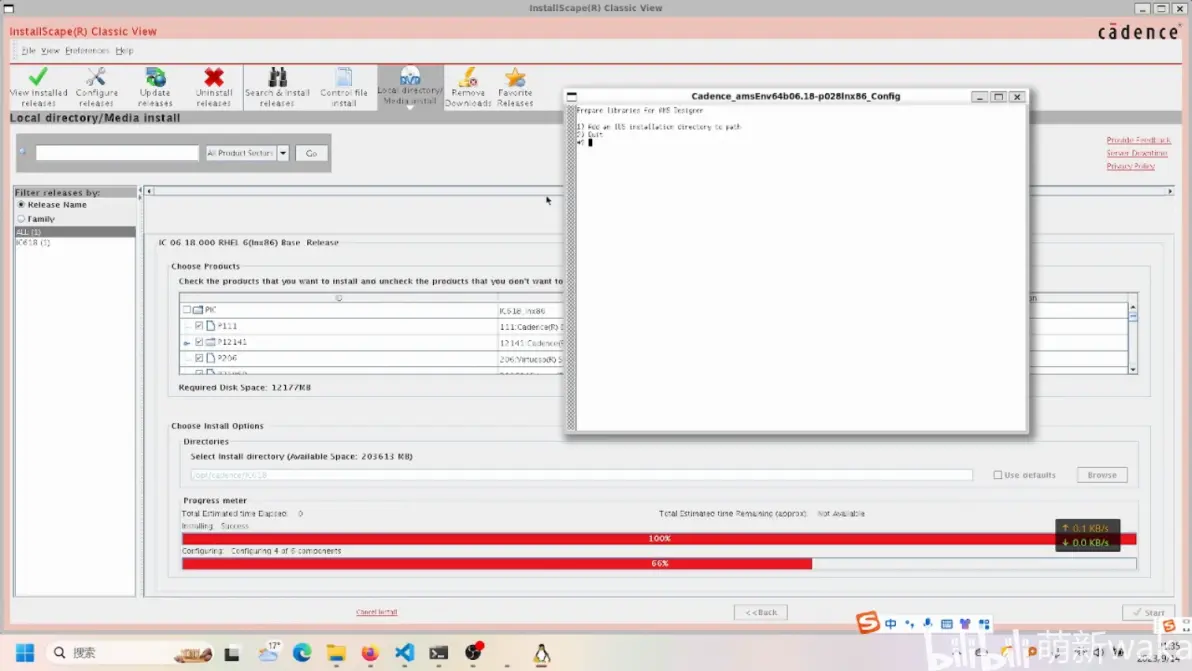

28.安装完了再重新进行配置，变成AMS这个了，我也不懂，先选2
29.NC clean up，可能是什么清理工作吧，直接回车继续

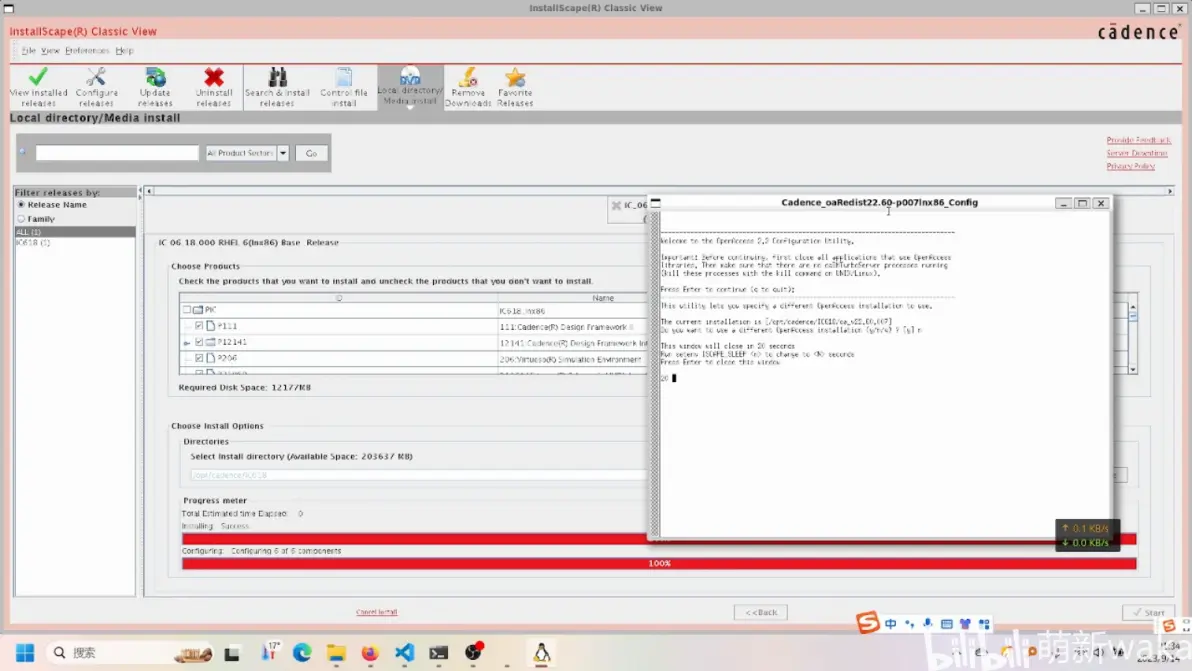

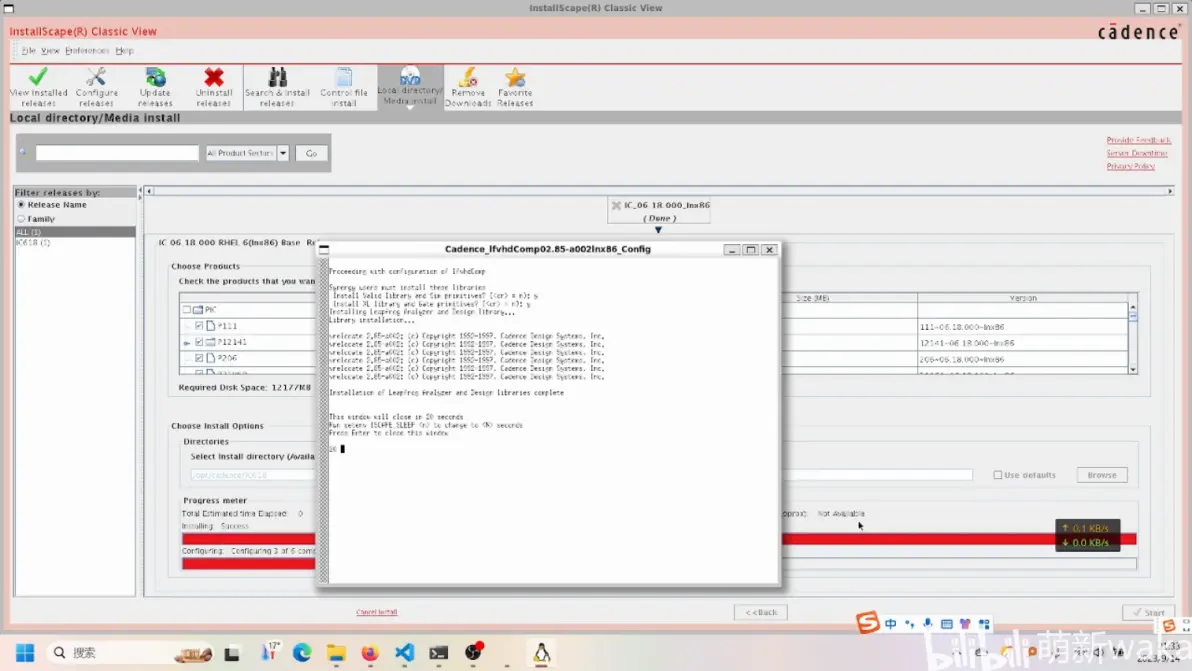

30.OA安装，先按回车选择安装，然后再按n选择默认配置
31.安完了，先不要关安装程序，后面要用
接下来安装SPECTRE181

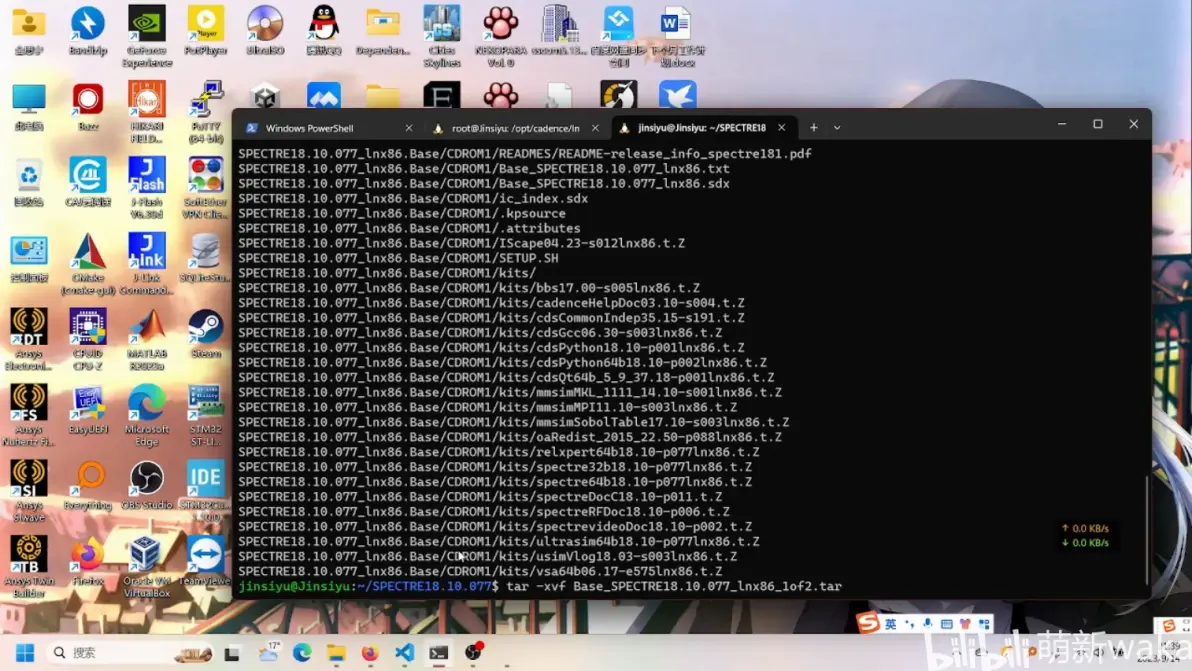

1.解压
2.点安装程序下面左侧的cancel，重新进入安装程序选择的界面
3.和上面一样的思路，安装SPECTRE181
4.只配置了OA就完了，和上面一样，挺简单，估计是该有的坑都填完了（笑）
接下来安装calibre2019

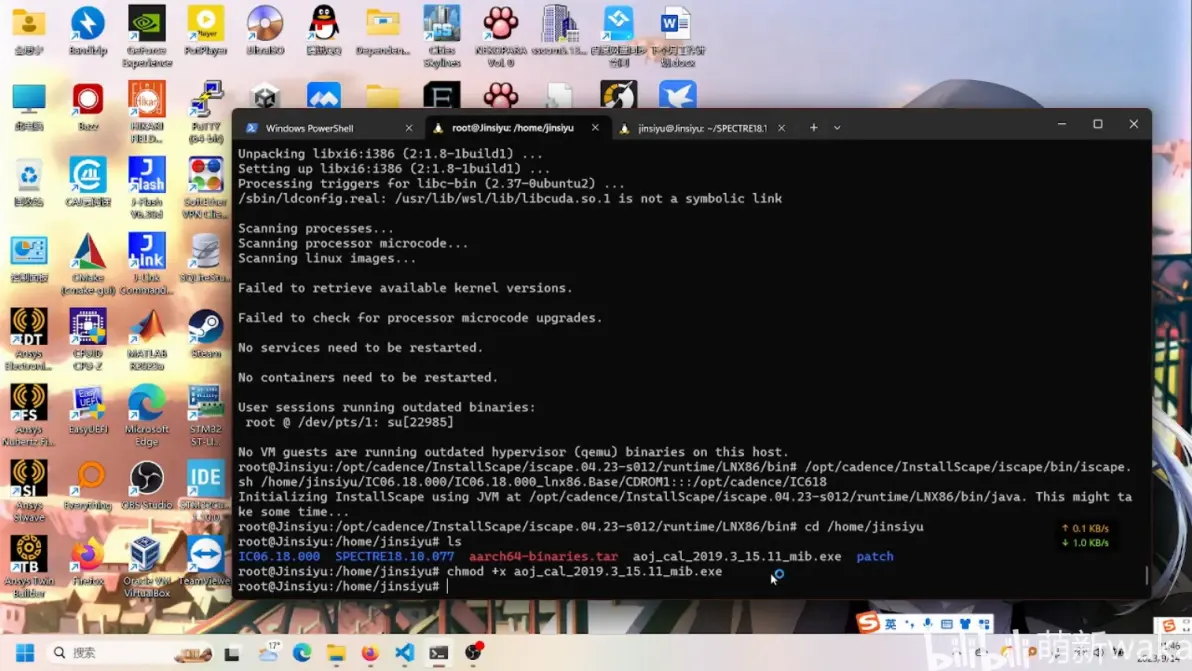

1.用chmod +x 文件名 把安装程序设为可执行

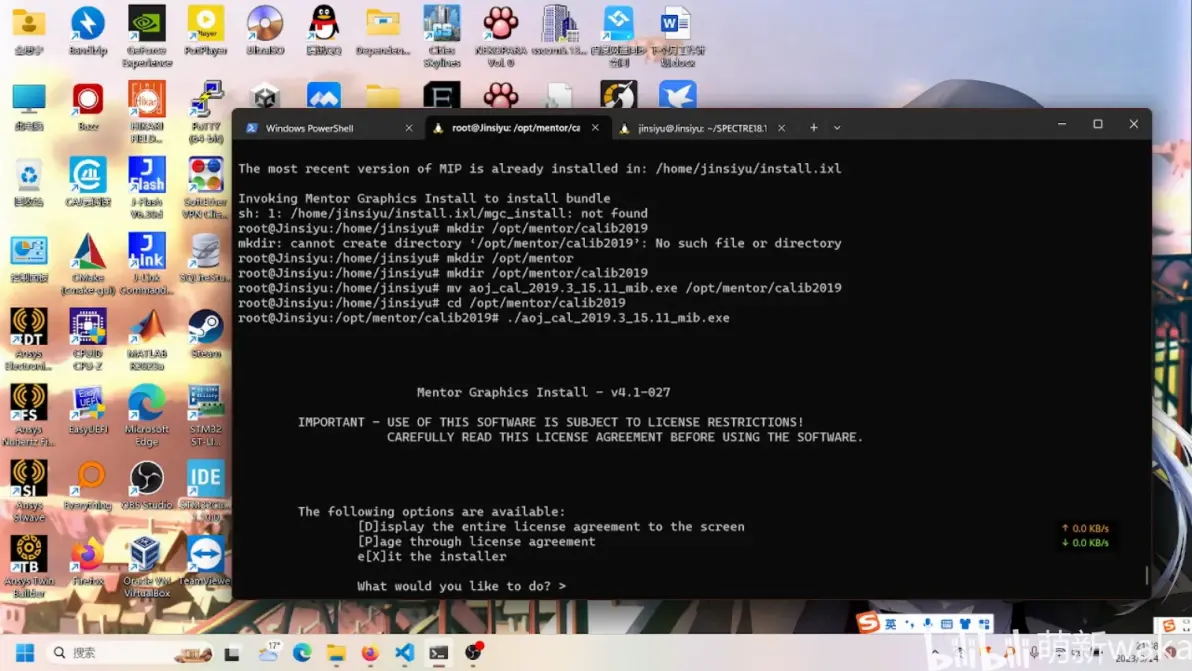

2.mkdir /opt/mentor和mkdir /opt/mentor/calibre2019建立安装目录（我这里打错了，后面全删了重新安装了），然后用mv命令把安装程序移动过去，再用./文件名 执行安装程序

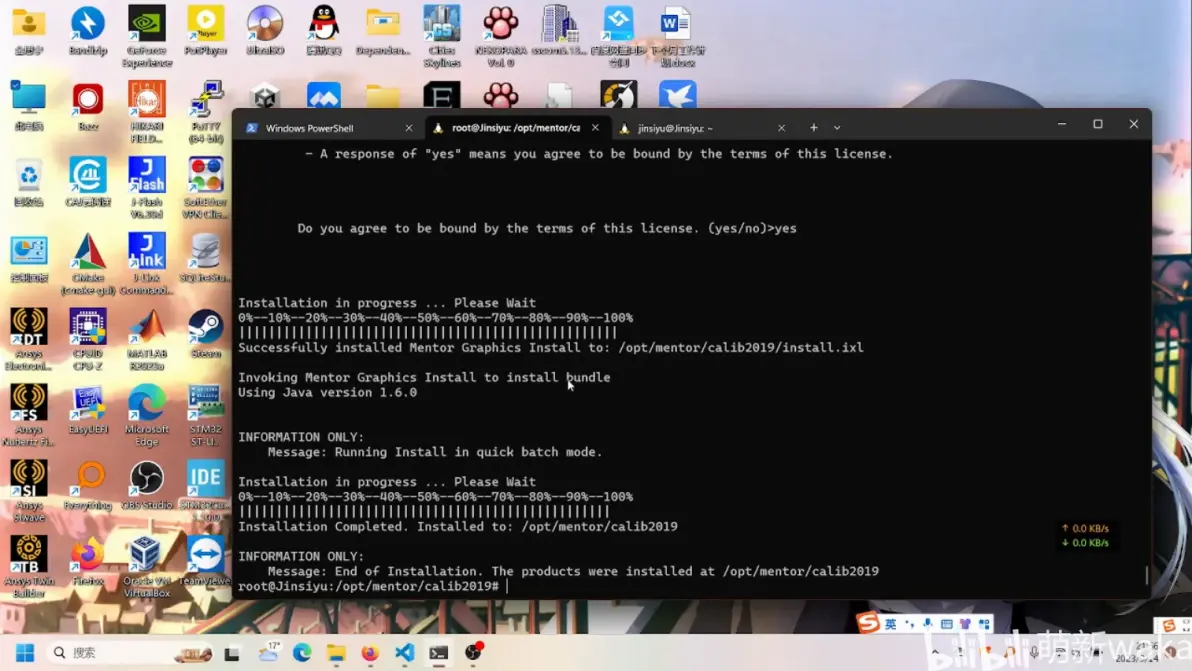

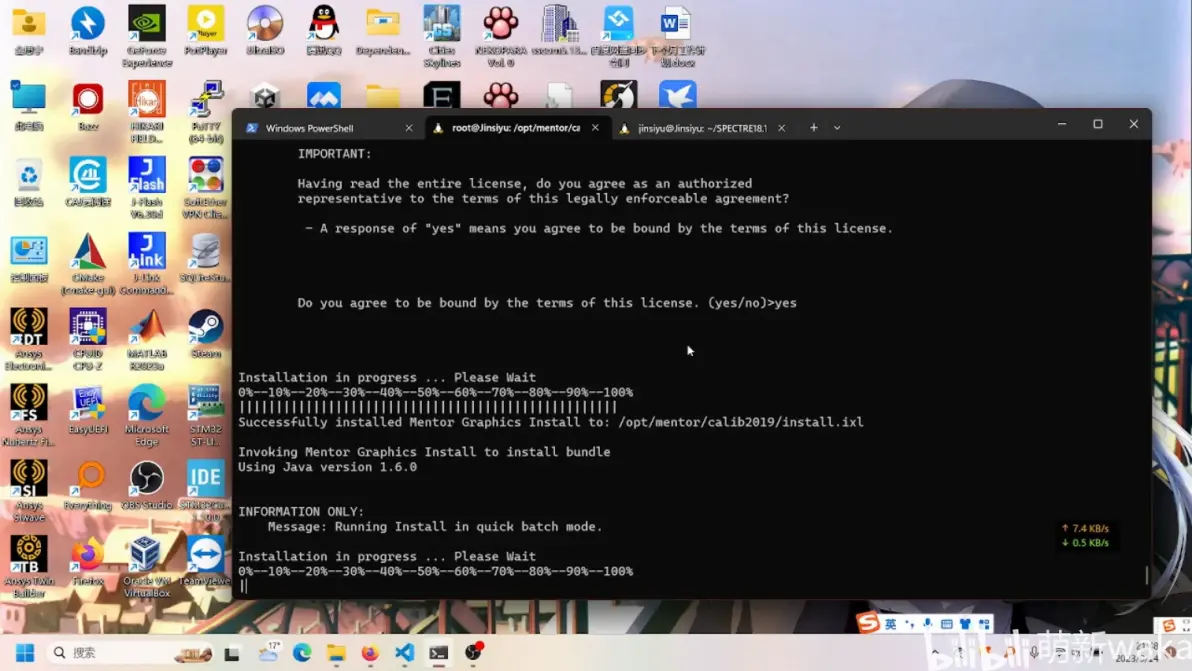

3.先选d，再选yes，就开始安装了，有概率提示安装不了，再执行一遍安装程序就能安了
4.安装完了，提示一句话
接下来打补丁

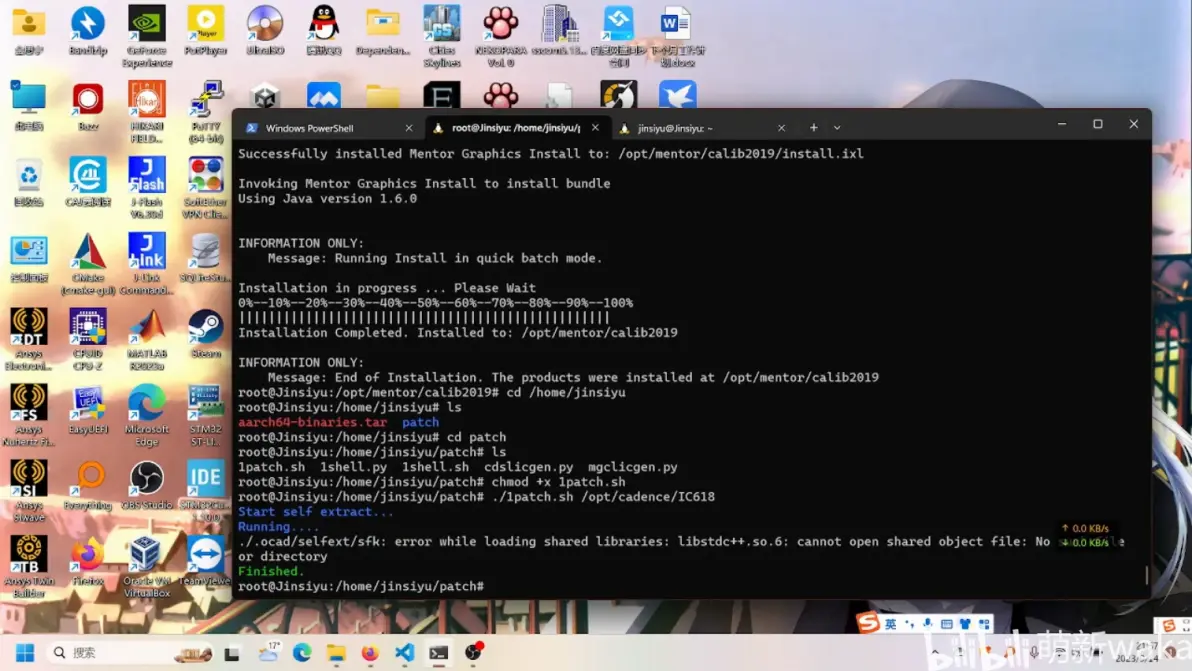

1.切到patch目录，输入./1patch.sh /opt/cadence/IC618，提示缺库libstdc++.so.6

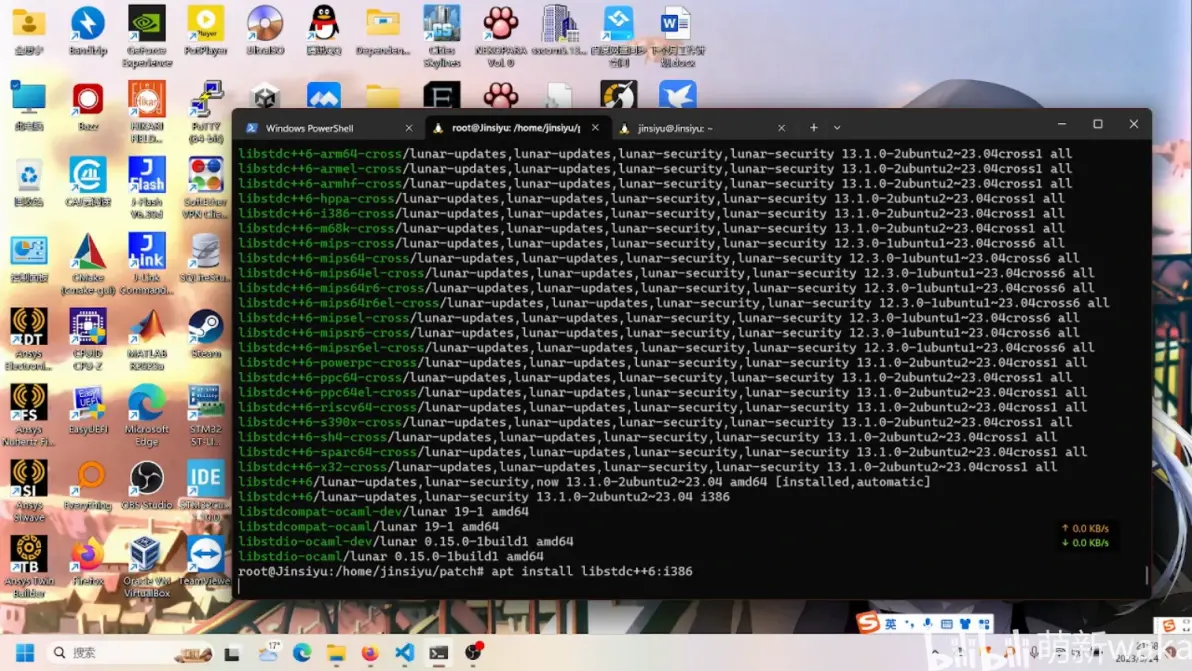

2.出于兼容性考虑，我用的32位库，apt install libstdc++6:i386

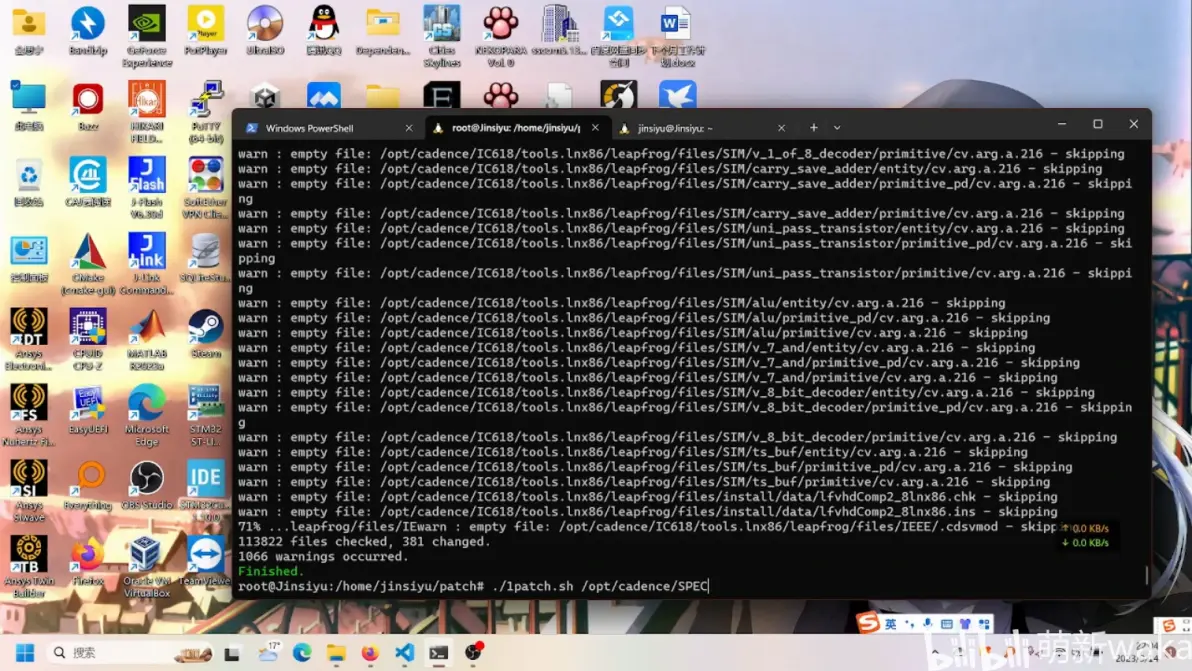

3.再次执行，开始patch了，最后381文件被改变就对了，前面那个数似乎总是不一样，很奇葩的补丁，只要不提示error就行，提示了就去装库，很简单的

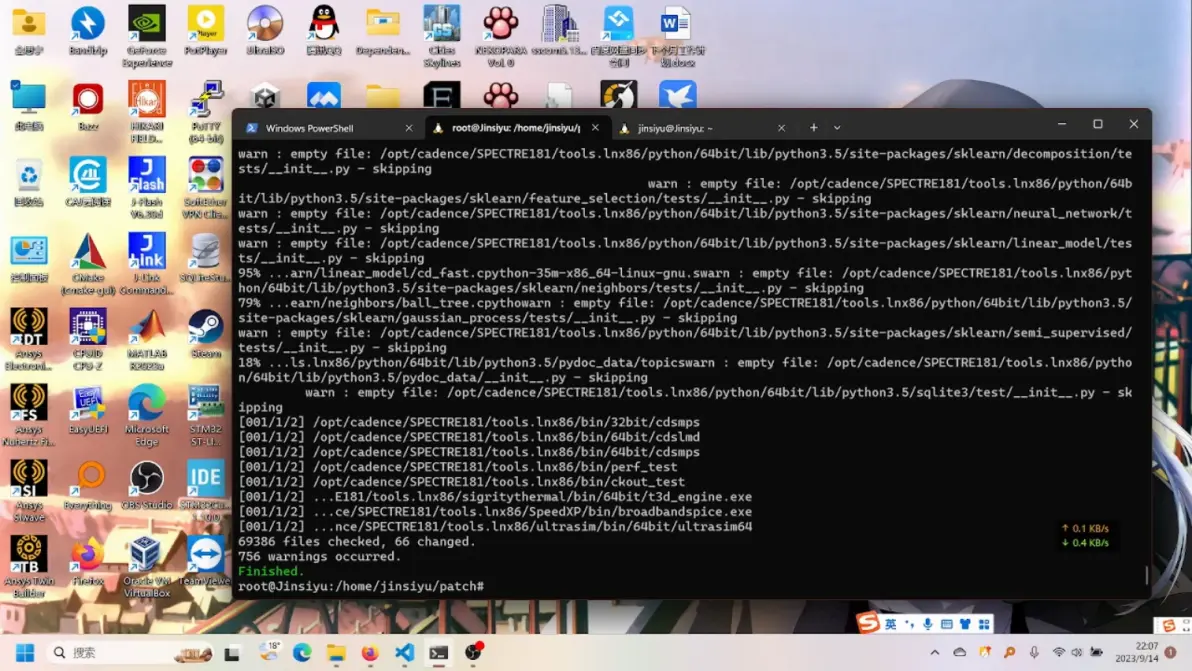

4.再执行./1patch.sh /opt/cadence/SPECTRE181，最后66个文件修改
5.再执行./1patch.sh /opt/mentor/calibre2019，最后5个文件修改
6.然后是生成license，这里有点点小坑，因为脚本是Python2语法，但我这里只有Python3，我不想装2，所以改一下脚本吧

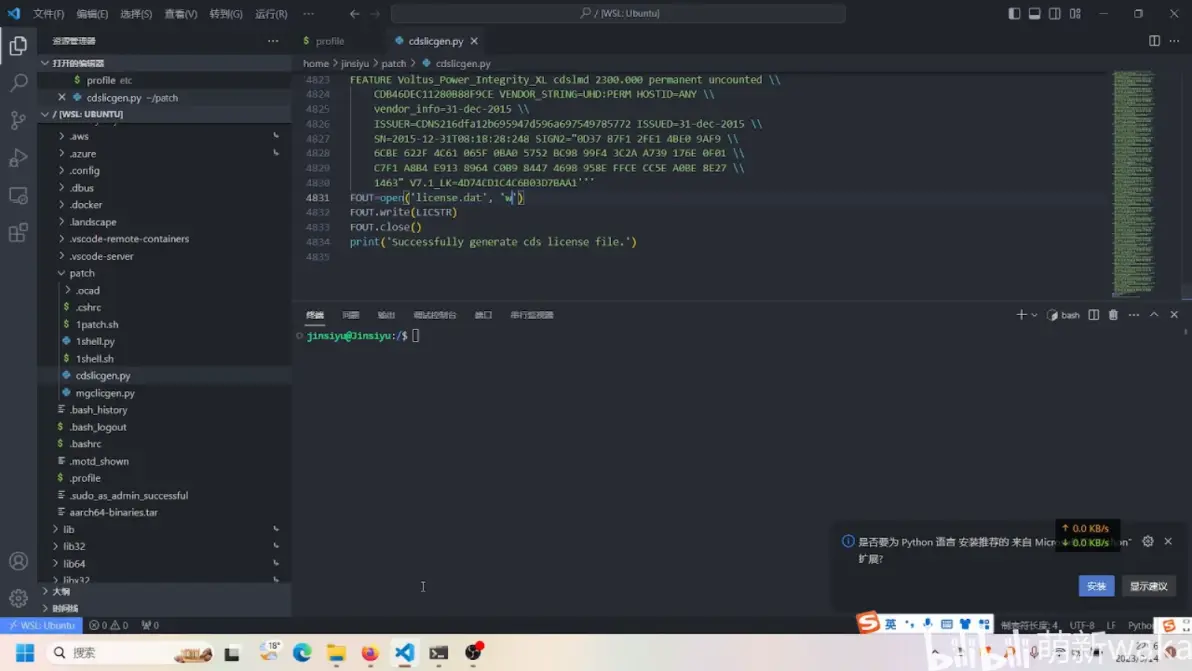

7.cdslicgen.py文件好改，4831行wb改成w，保存

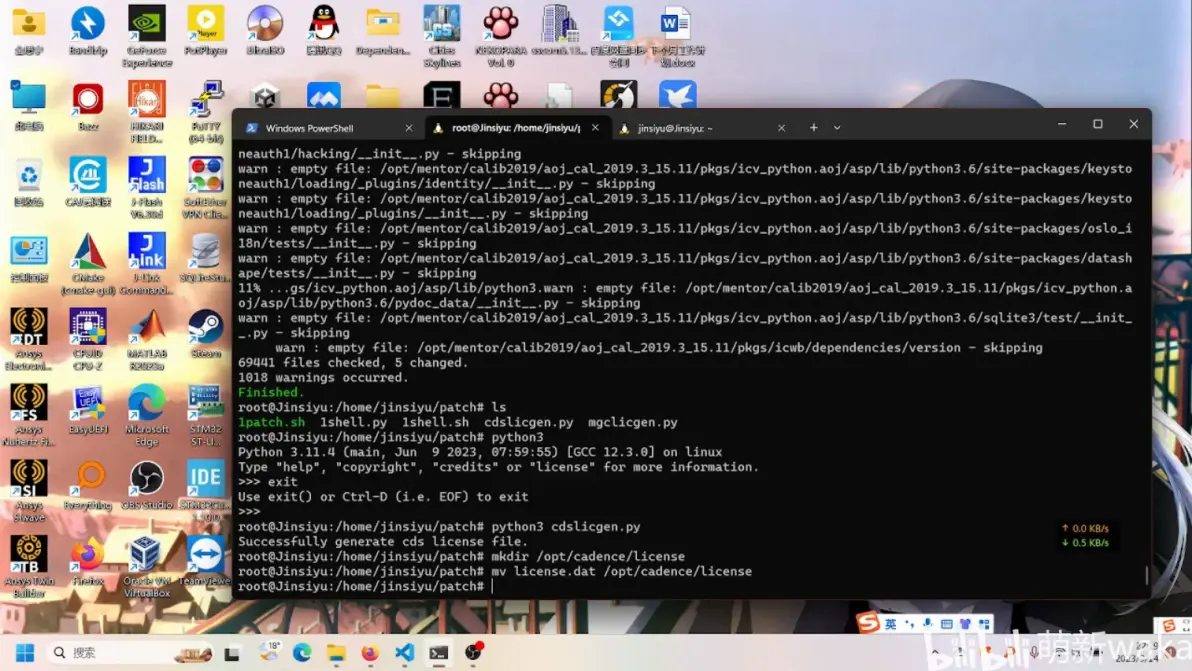

8.执行python3 cdslicgen.py，生成一个license.dat文件，再mkdir /opt/cadence/license建立目录，mv license.dat /opt/cadence/license移动license文件到这个目录

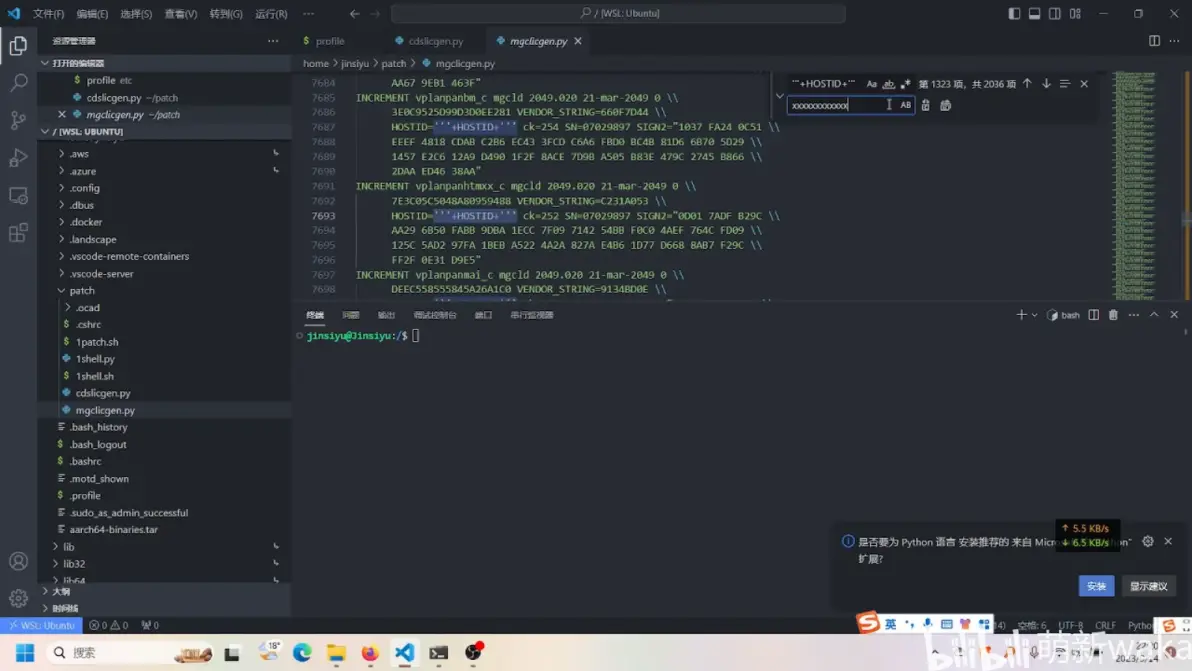

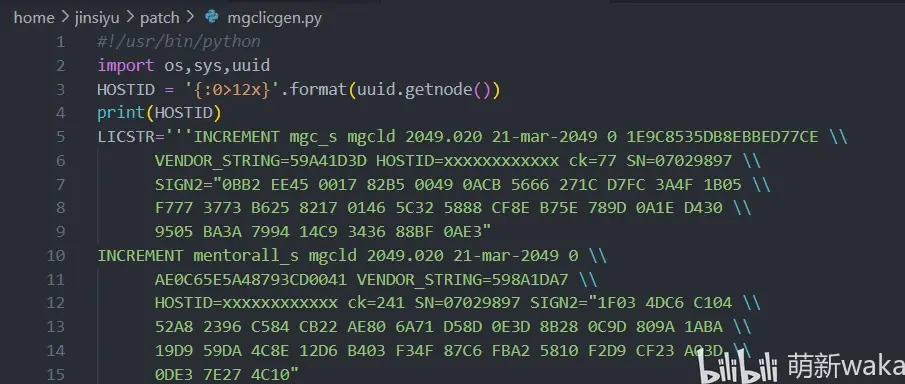

9.接下来改mgclicgen.py，这个光改上面那个wb还不行，会产生递归深度问题，解决方案是拿VS Code把’’’+HOSTID+’’’全部替换为xxxxxxxxxxxx，再用replace方法做替换，这种方法基于迭代器，不会爆
10.这里有一个大坑，我最开始按照教程执行python3 mgclicgen.py MAC地址 ，然后和上面一样建文件夹，拷贝，但是WSL每次电脑重启都会改MAC，然后license就寄了，所以最后我是继续修改这个脚本，实现每次执行都能读取MAC地址，生成新的license，这里通过uuid的getnode方法获取MAC地址的整数形式，然后通过字符串的format方法实现16进制表示和前面补零

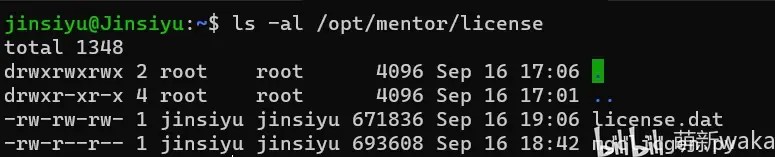

11.把这个文件和生成的license.dat放在/opt/mentor/license文件夹下，用chmod 666给license.dat加读写权限，最终效果如图（我之前实验的时候给/opt/mentor/license目录加了777权限，所以第一行显示的是777权限，这步其实不用做，但要保证license.dat文件存在，如果文件夹下不存在license.dat文件，目录没有x权限的情况下是没法建立新文件的）
最后是运行这次安装的程序

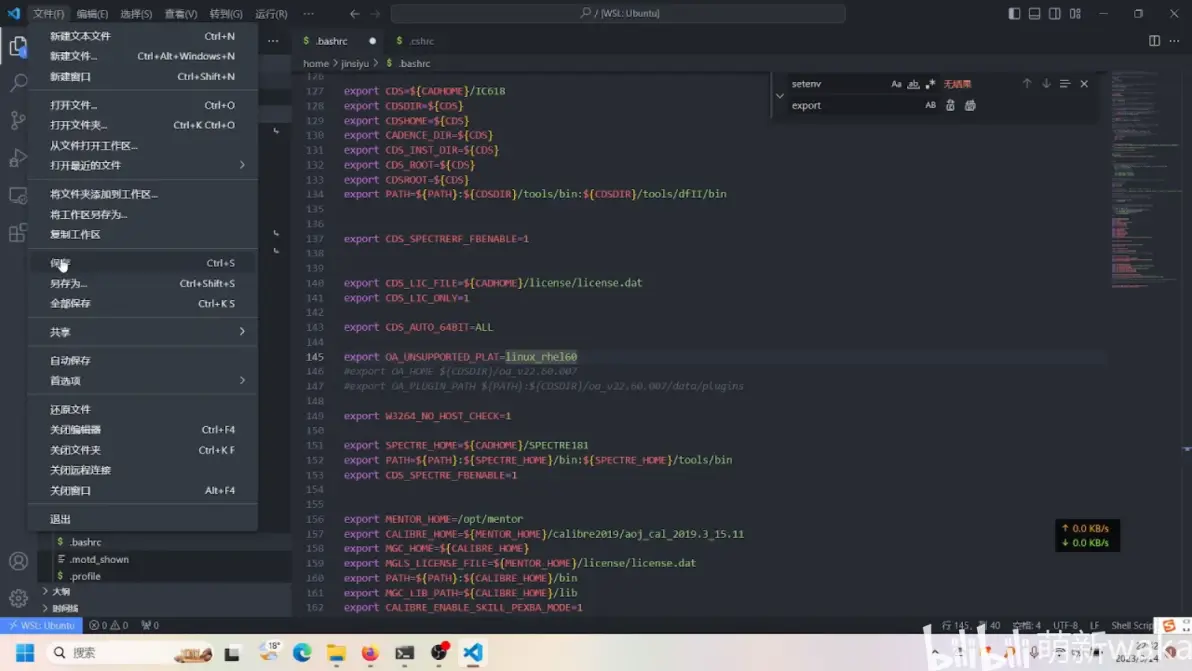

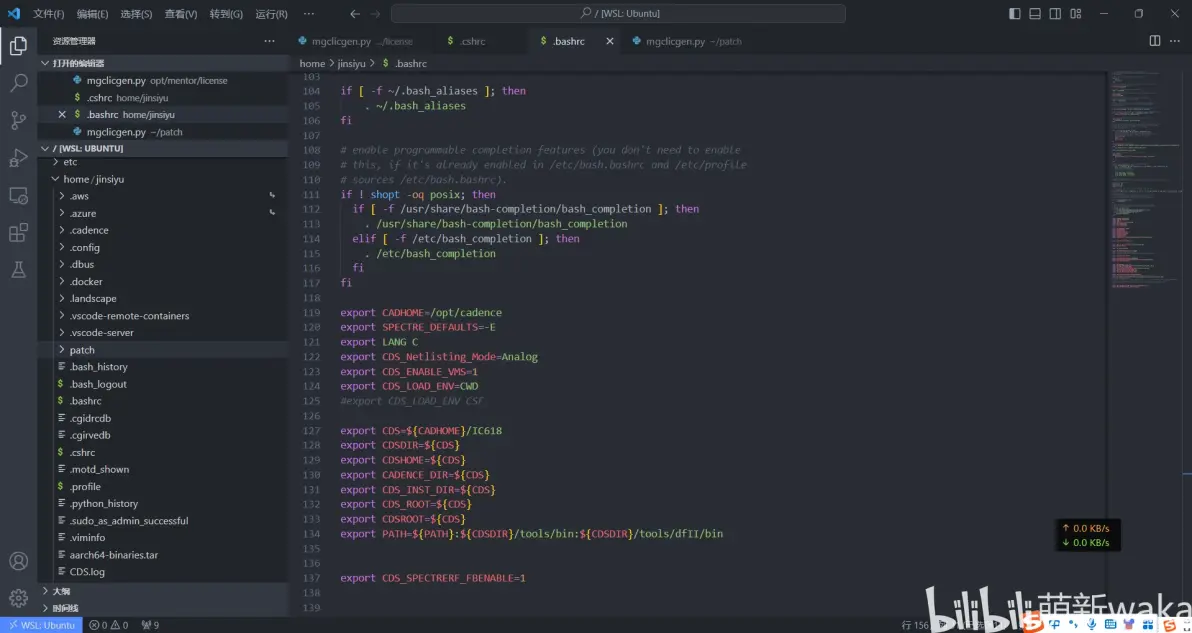

1.先添加环境变量，patch里面提供的是csh的配置，我用的是bash，暂时懒得换，替换起来也容易，把.cshrc文件里的形如setenv A B（注意空格）的语句，改成export A=B（注意等号两边没空格），添加到主目录的.bashrc文件末尾，另外把CADHOME和MENTOR_HOME改成之前安装的目录，我这里是/opt/cadence和/opt/mentor
2.新开个终端，在普通用户权限下，输入virtuoso，不出意外的出意外了

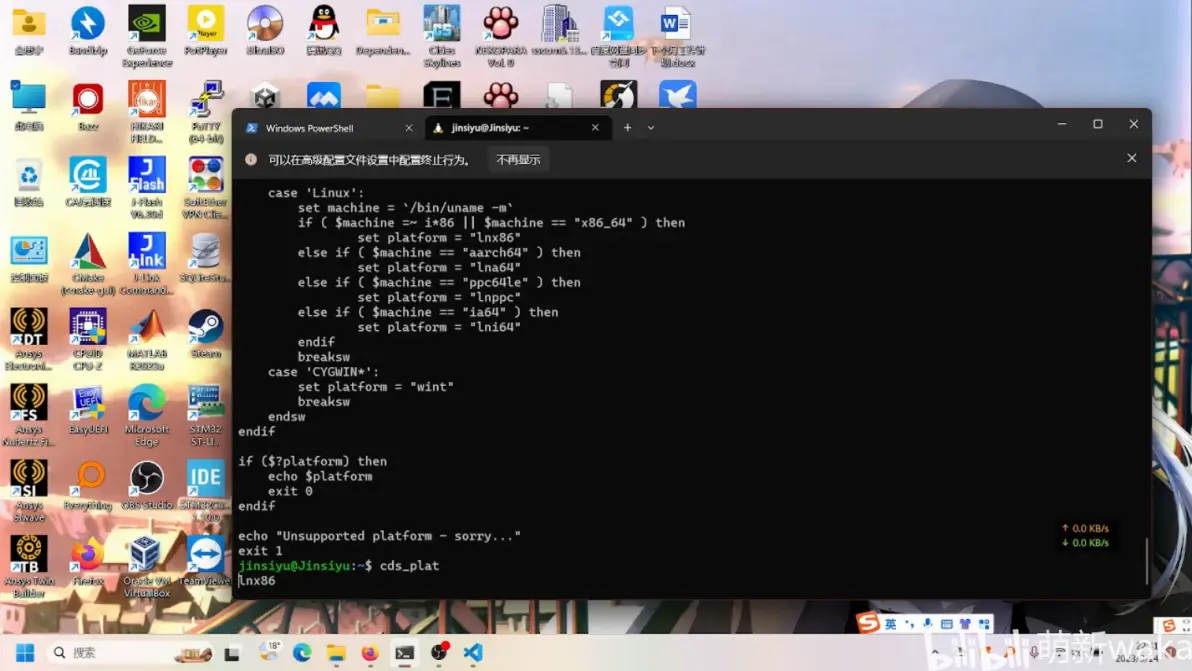

3.根据提示，我运行了一下cds_plat命令，提示缺文件

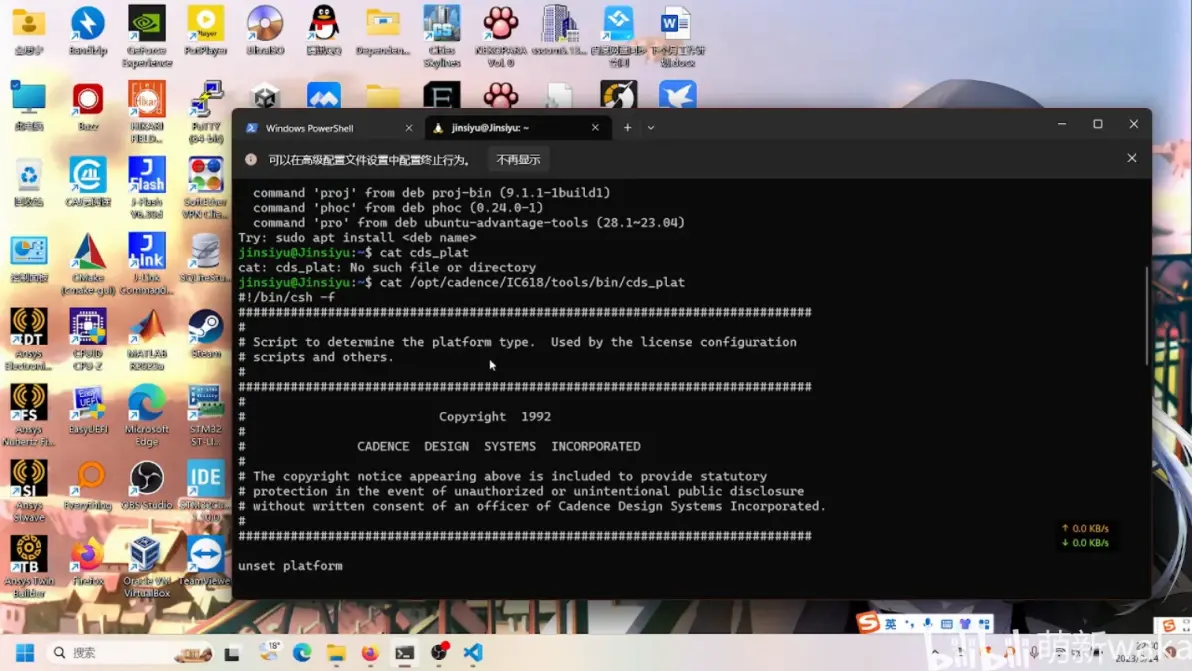

4.那就看一下缺啥，执行cat /opt/cadence/IC618/tools/bin/cds_plat，第一行就是个大大的csh，那就sudo apt install csh安排上
5.这回再执行cds_plat，能返回正确的参数了

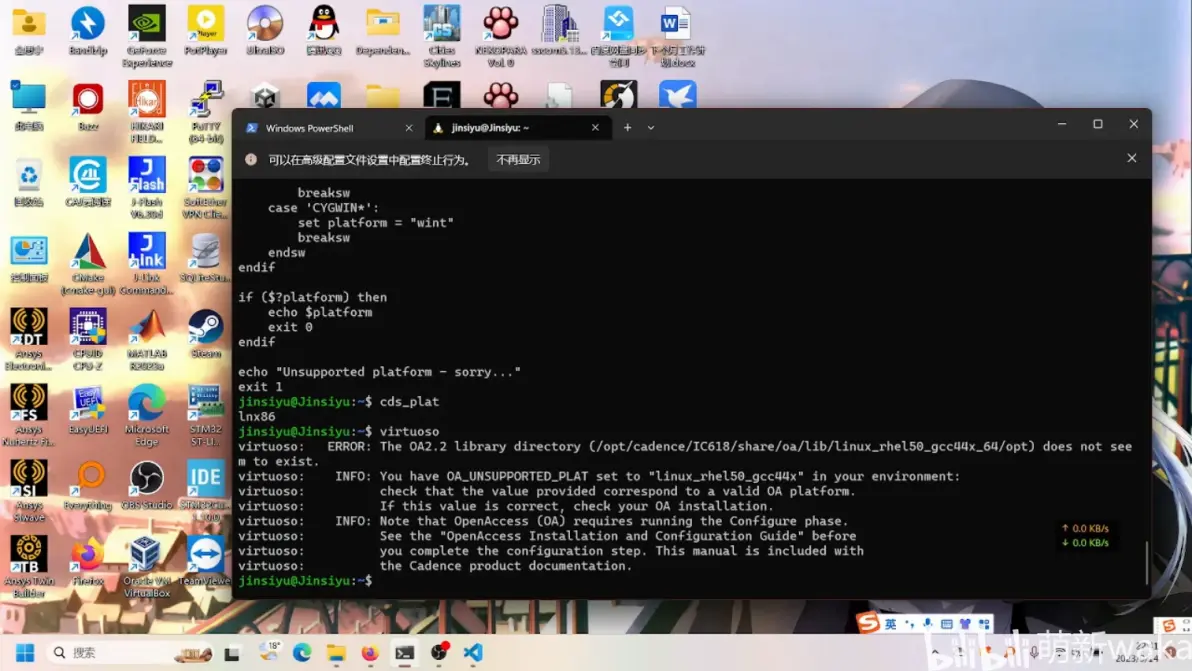

6.再运行virtuoso，这回提示环境变量有问题，说的是环境变量传入的当前系统版本和OA安装的版本对不上
7.先看一下/opt/cadence/IC618/share/oa/lib下安装的到底是什么
8.改环境变量

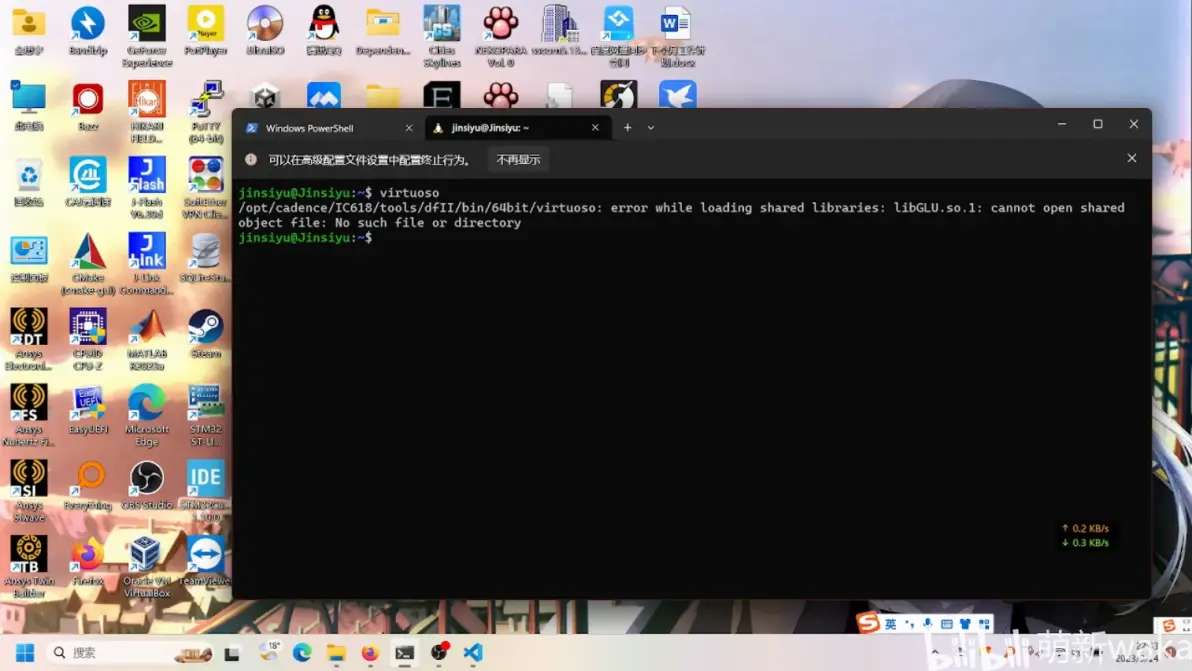

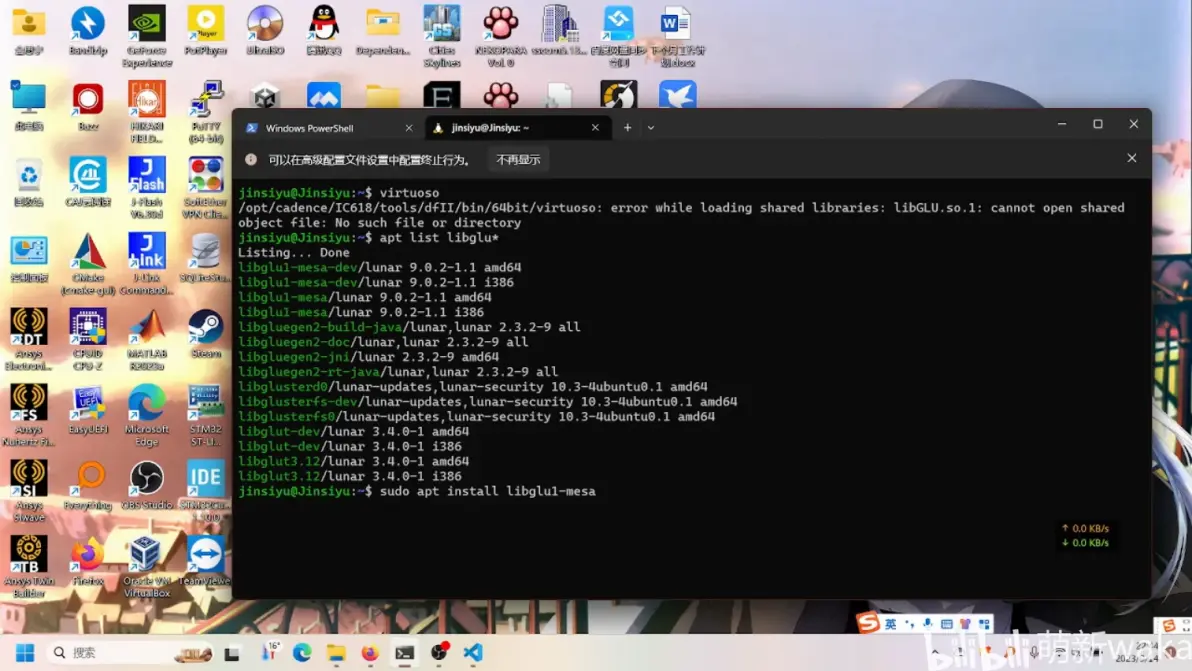

9.新开个终端，这样环境变量就更新了（source ~/.bashrc也行，但我懒得打字），再执行virtuoso，显示缺文件
10.查了一下，安装libgul1-mesa
11.这回提示无法打开libdl.so

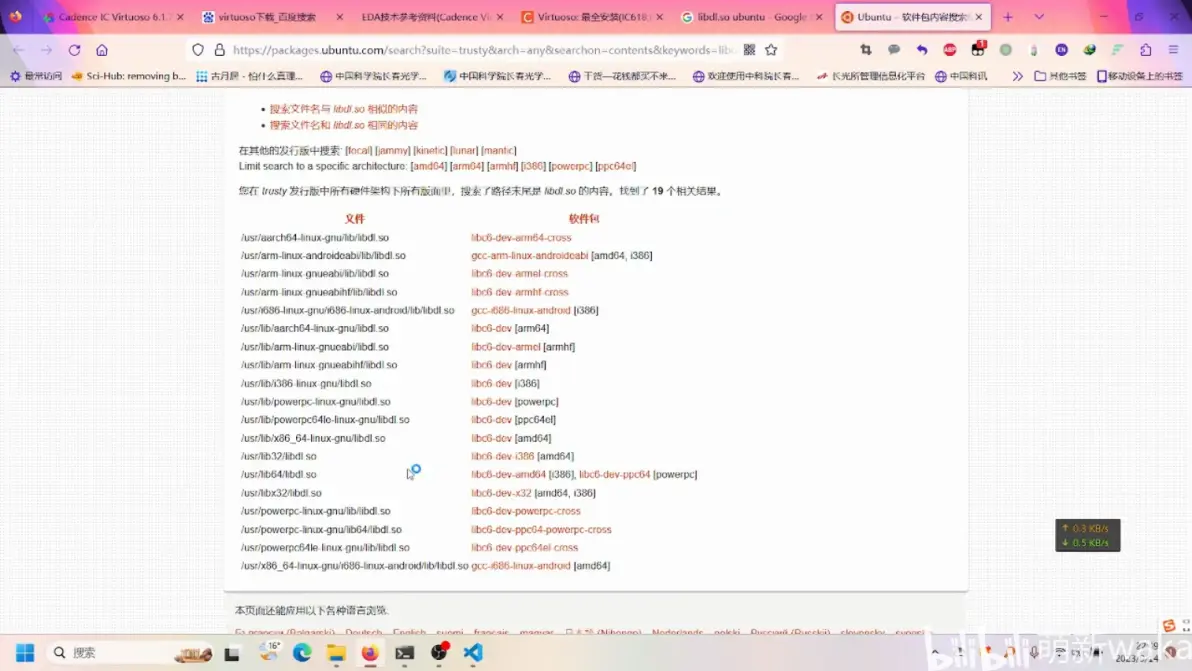

12.找了半天没找到，最后在网上搜一下，发现libc6-dev里面有

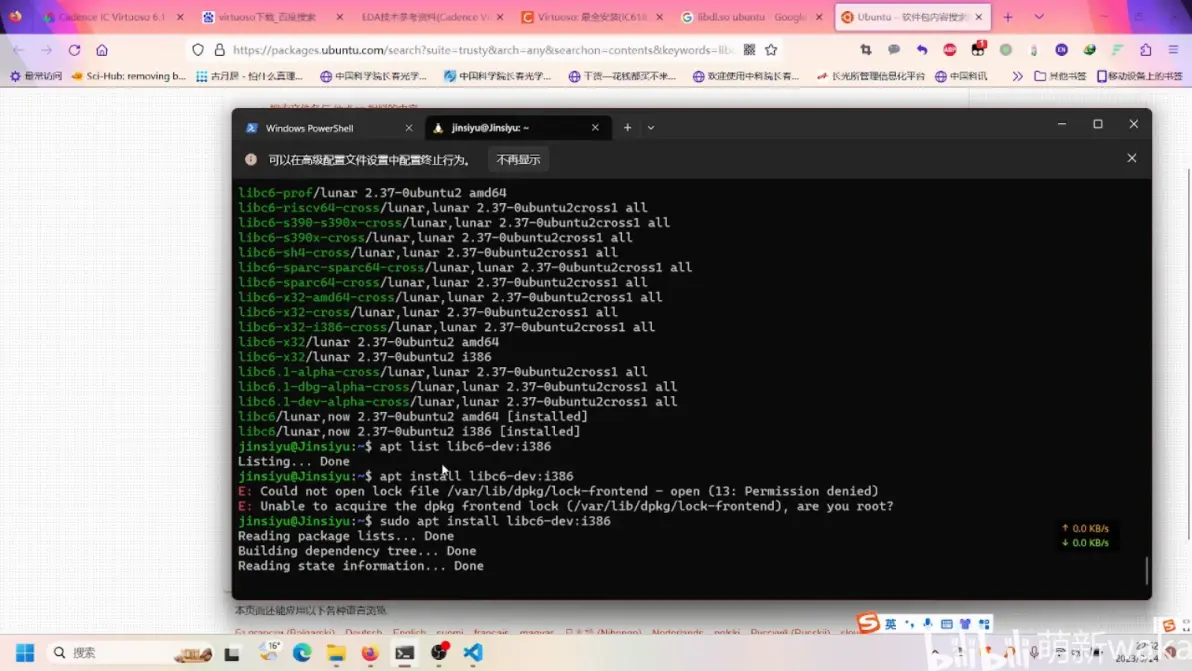

13.安装32位的libc6-dev，执行libc6-dev:i386（64位不知道行不行，怕出问题就直接安32位了）

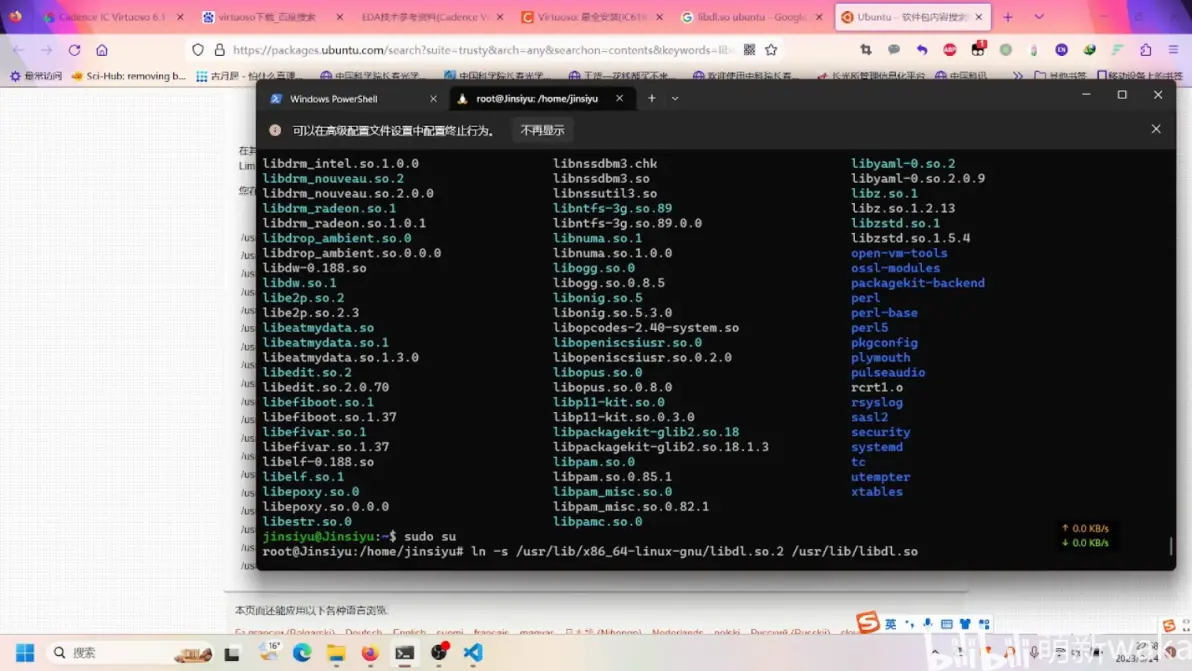

14.在root权限下执行ln -s /usr/lib/x86_64-linux-gnu/libdl.so.2 /usr/lib/libdl.so

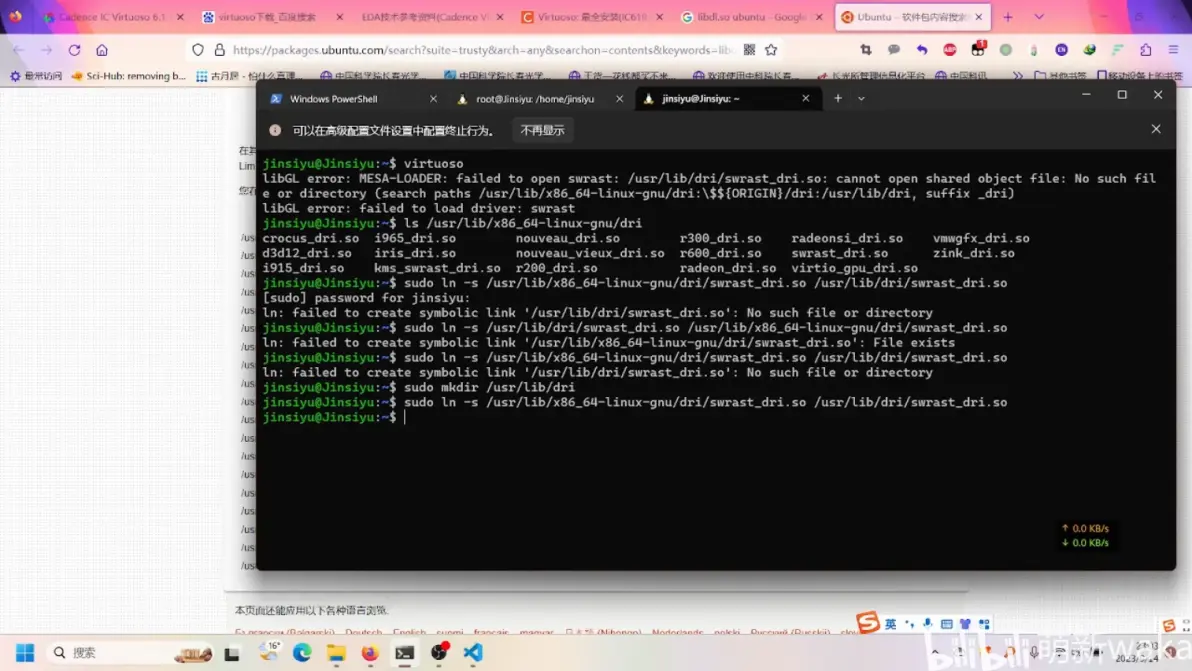

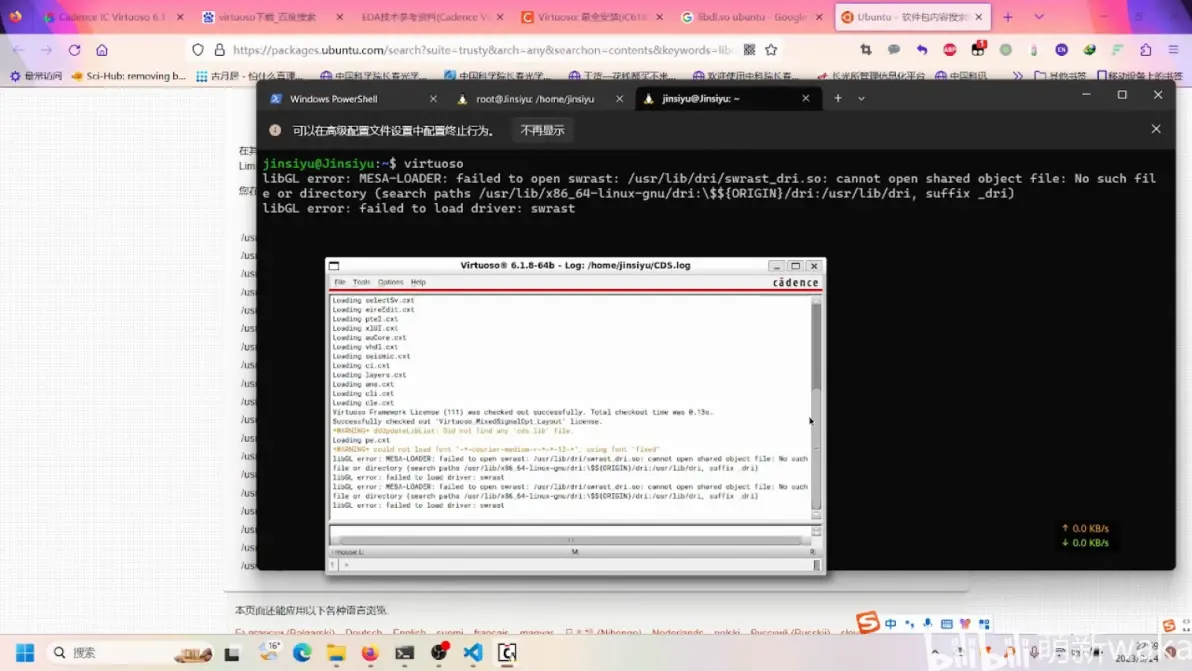

15.再执行virtuoso，启动了，但没完全启动，提示failed to open swrast
16.建立/usr/lib/dri目录，再建一个软链接，执行mkdir /usr/lib/dri和ln -s /usr/lib/x86_64-linux-gnu/dri/swraast_dri.so /usr/lib/dri/swrast_dri.so
17.这回提示/opt/cadence/IC618/tools/lib/64bit/libstdc++.so.6的GLIBCXX_3.4.26未找到，这显然是这个库的版本太旧导致的
18.glibc的API兼容性还是挺好的，应该没逝的，所以我就直接换个新的库了，删了旧的，把系统的glibc软链接进去，执行rm /opt/cadence/IC618/tools/lib/64bit/libstdc++.so.6和ln -s /usr/lib/x86_64-linux-gnu/libstdc++.so.6 /opt/cadence/IC618/tools/lib/64bit/libstdc++.so.6
19.再次启动virtuoso，这次提示字体问题

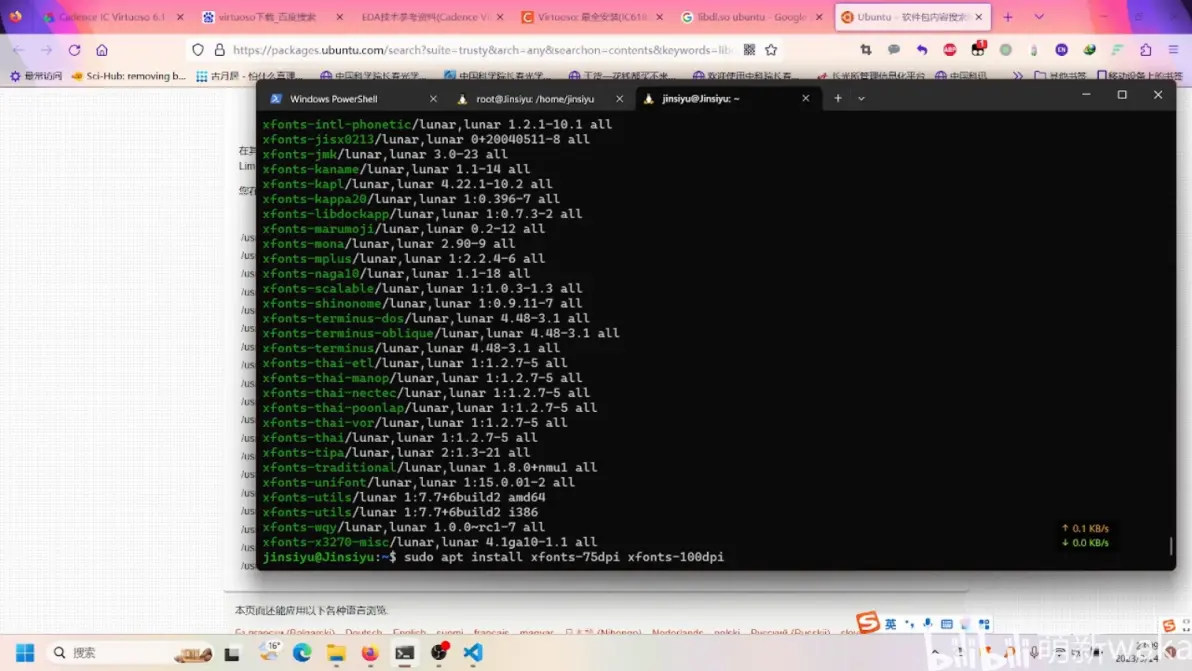

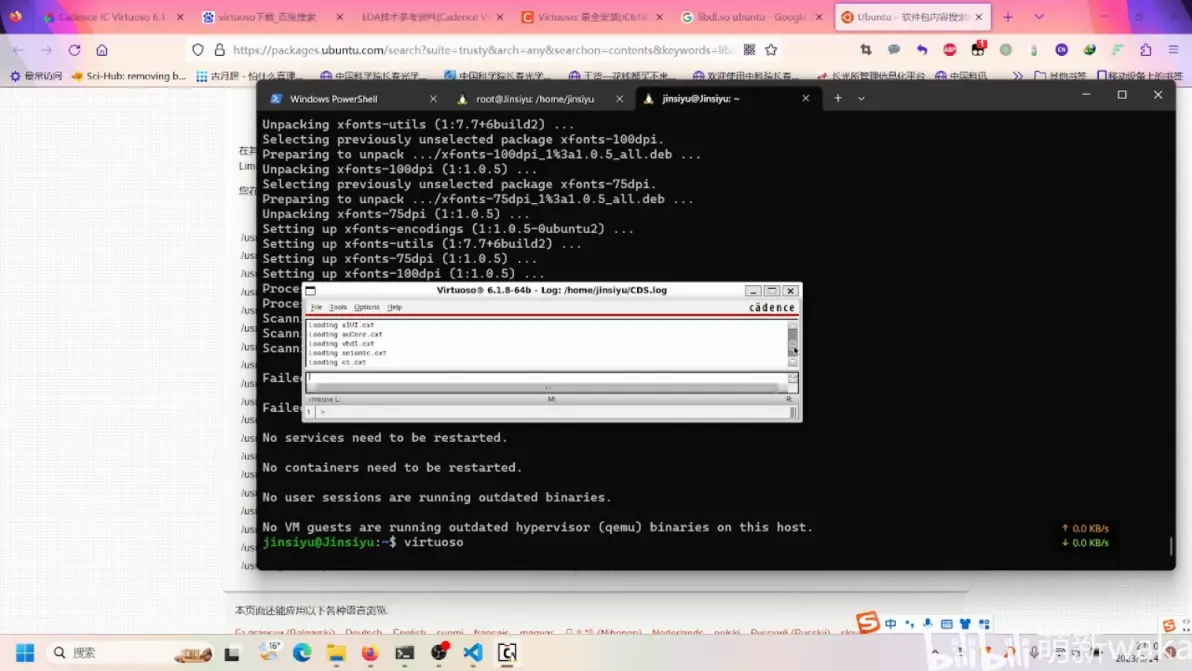

20. 网上搜了下，执行apt install xfonts-75dpi xfonts-100dpi

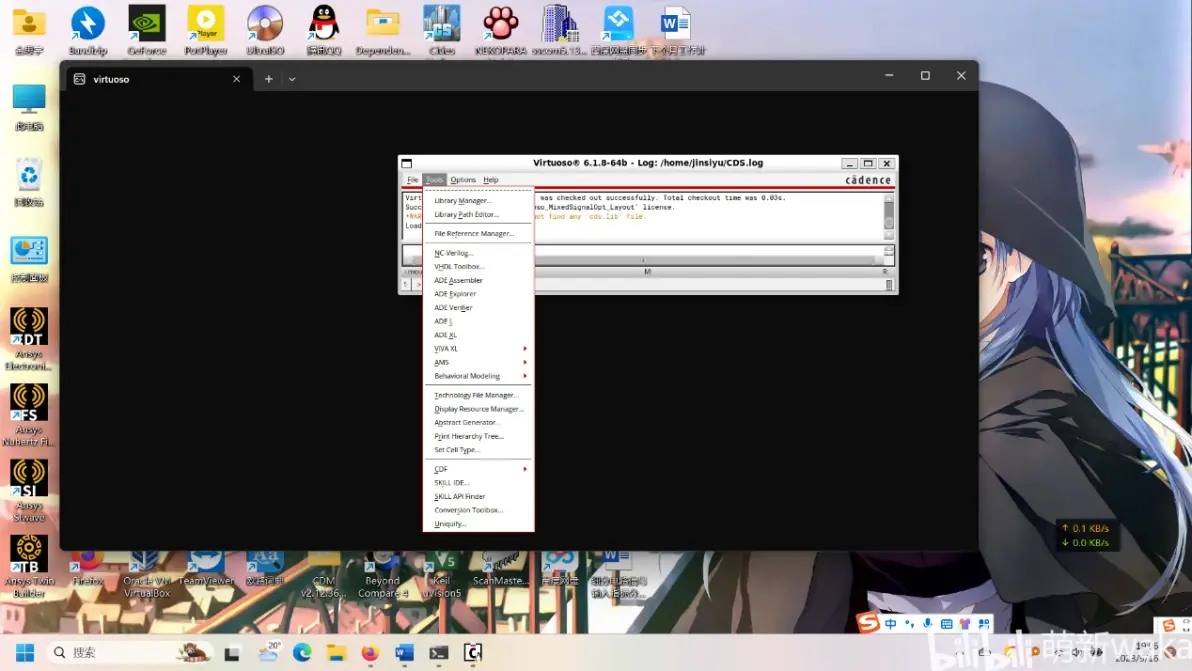

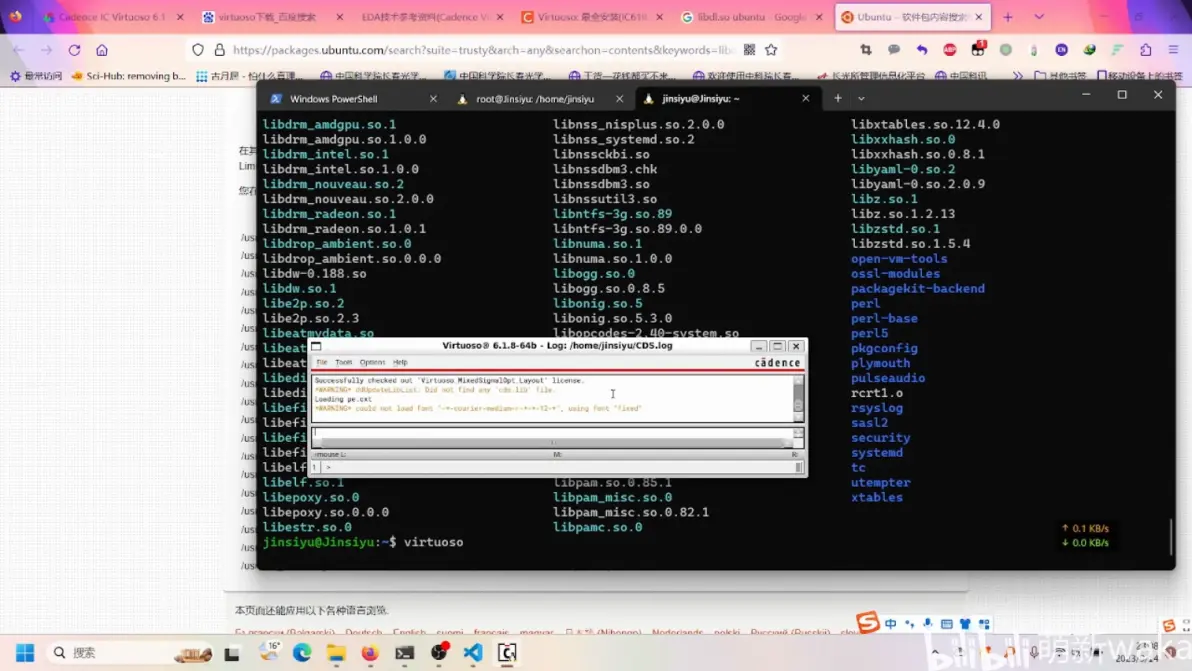

21.执行virtuoso，成功启动

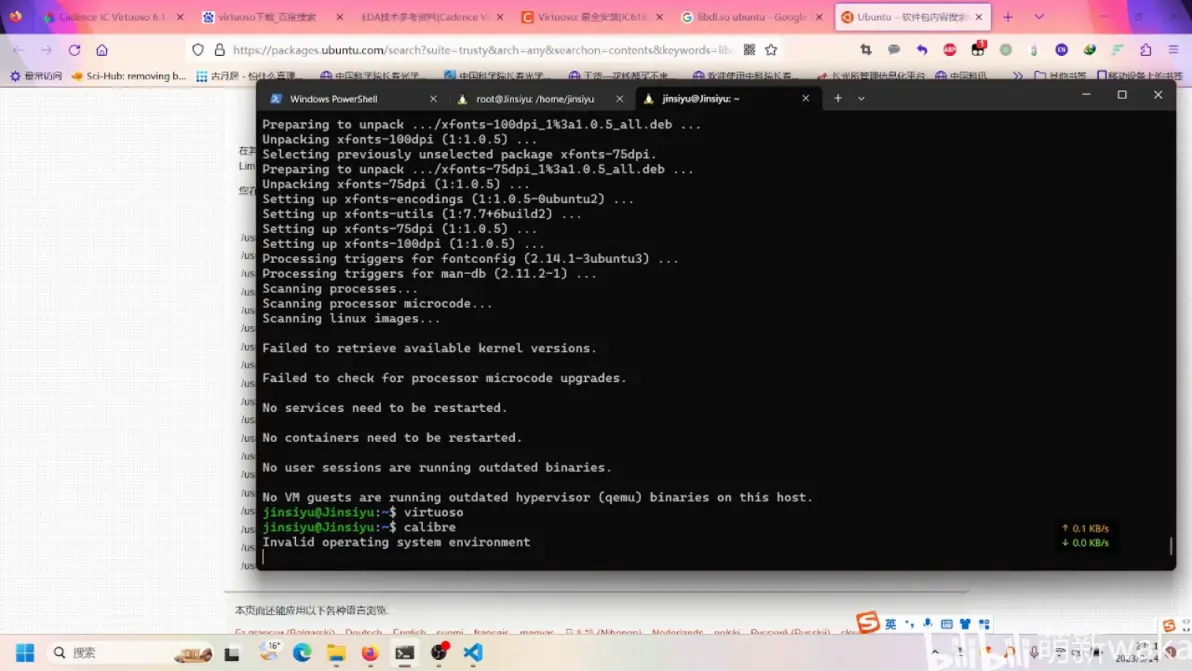

22.执行calibre，提示环境有问题

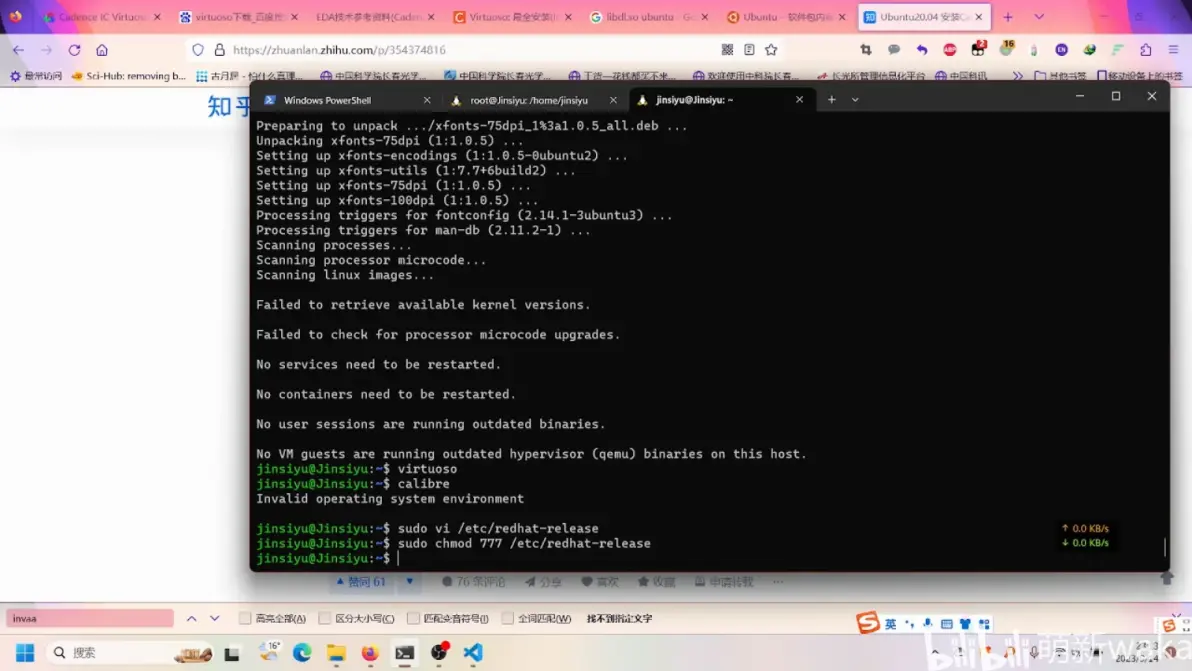

23.网上搜了下，需要添加一个配置文件，假装自己是Redhat，在/etc目录下建立一个文件redhat-release，内容是Red Hat Enterprise Linux release 6.12，再chmod 777（有没有必要改权限我不知道，反正也不会出什么问题）

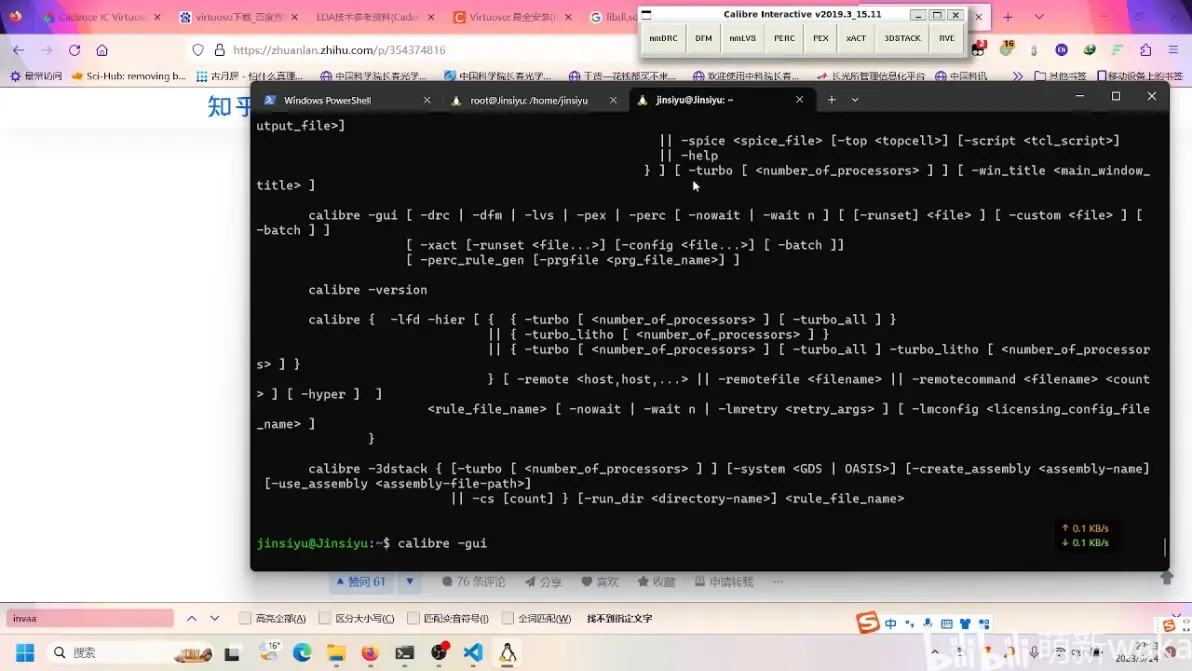

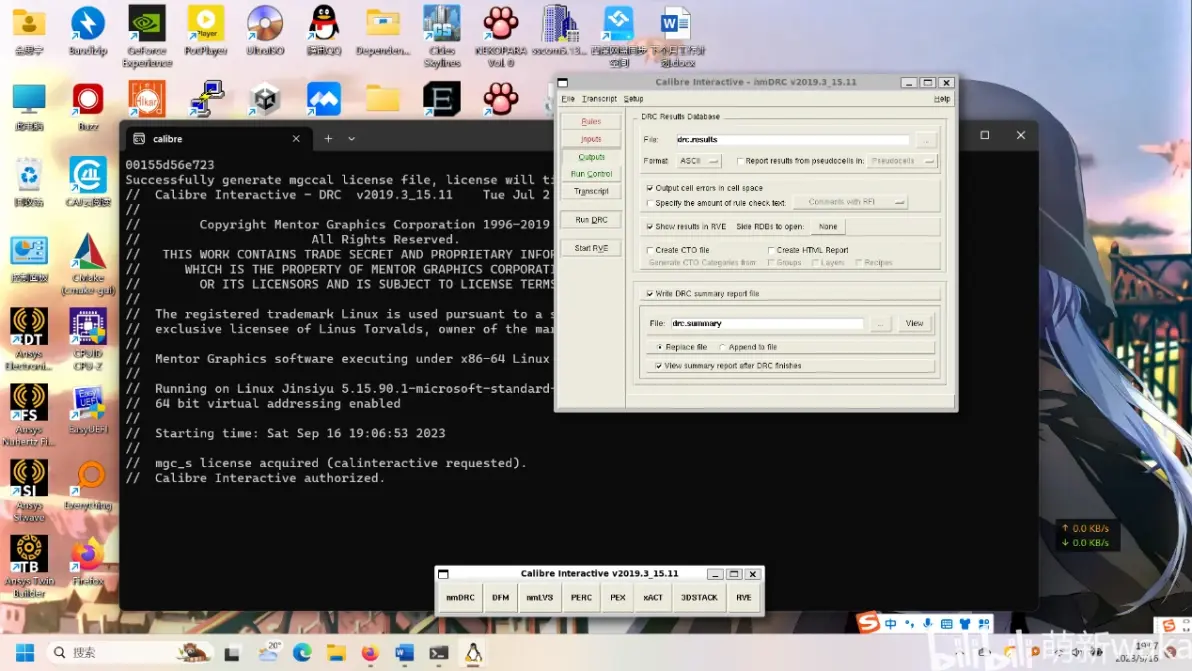

24.这回执行calibre -gui应该有反应了

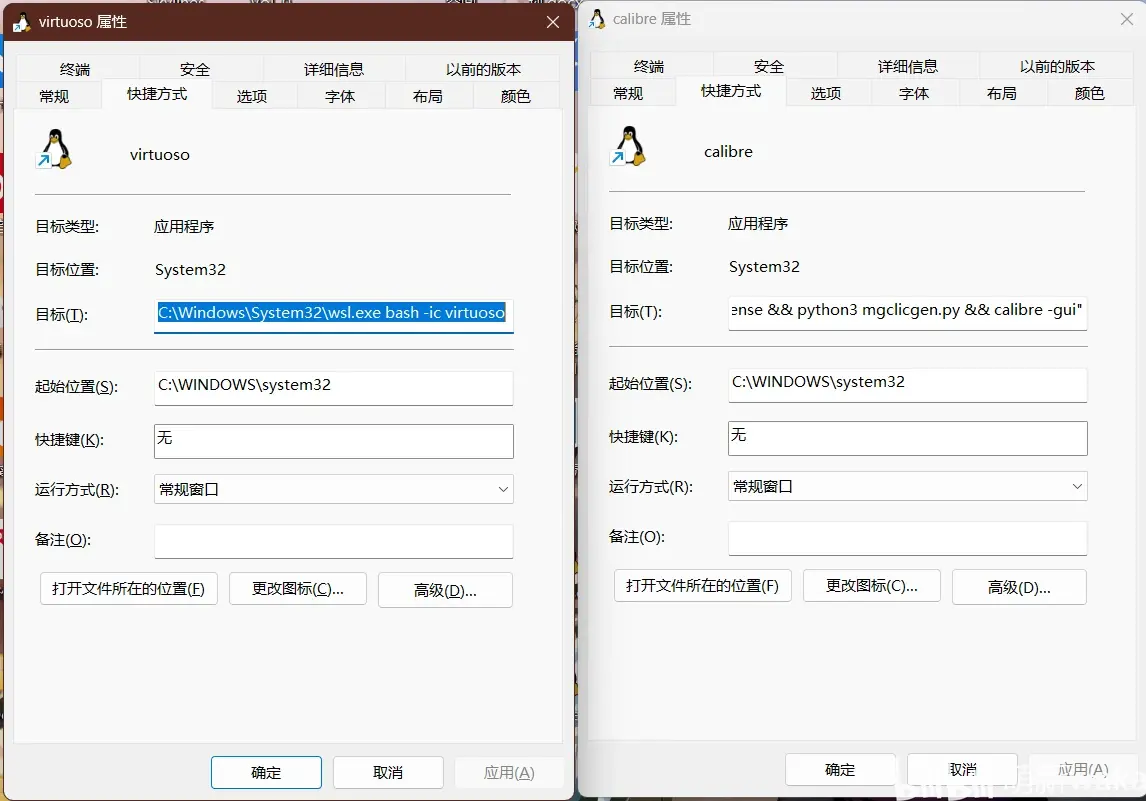

25.在windows上建立两个快捷方式，一个目标是C:\Windows\System32\wsl.exe bash -ic virtuoso，另一个目标是C:\Windows\System32\wsl.exe bash -ic "cd /opt/mentor/license && python3 mgclicgen.py && calibre -gui"
最终效果就是开头的那个样子，可以在windows上面点图标打开程序
