Rhino 7建模与渲染：ins风兜网椅实战教程

建模分析

本次教程中的椅子整体效果简洁具有设计感

模型重点是椅腿定位扶手的过渡

需要通过细分工具建好椅腿并桥接获得

渲染步骤

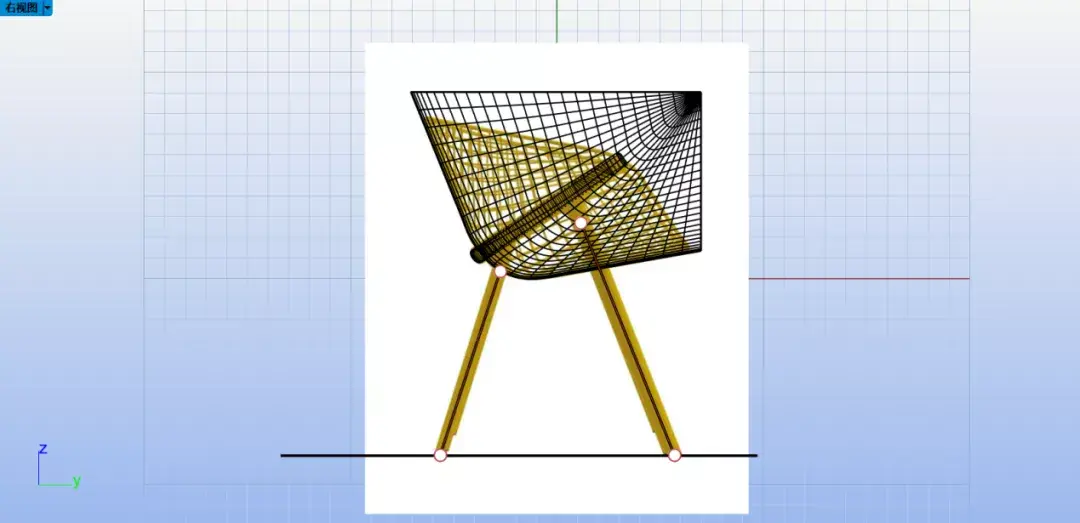

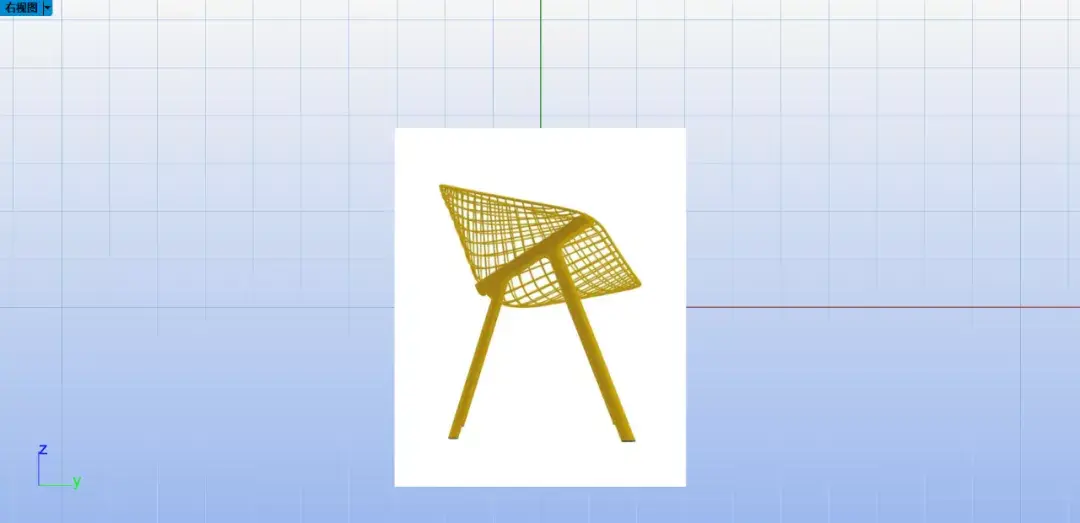

01、 打开犀牛，在犀牛右视图里导入参考图，调整位置

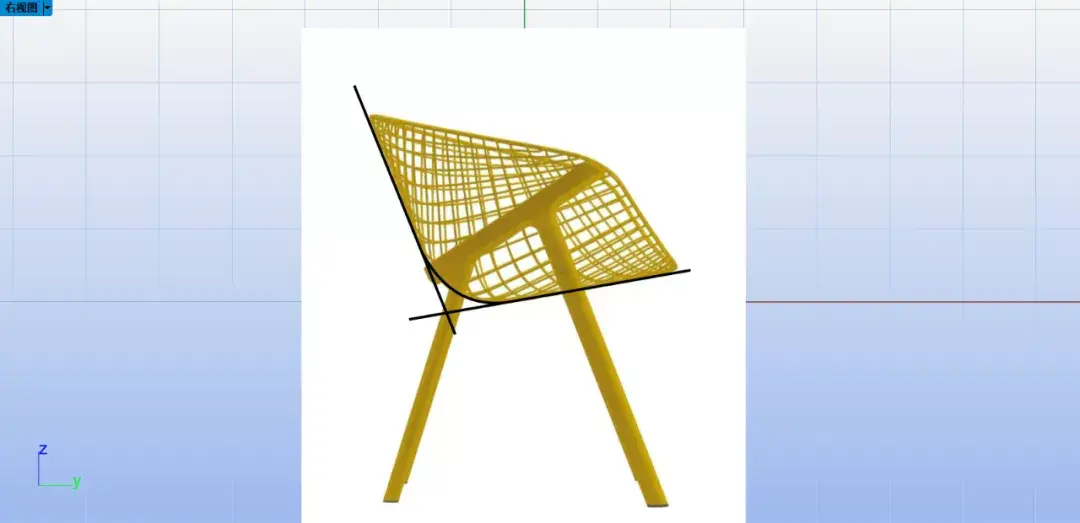

02、 直线画背靠和坐垫位置，在此基础上，用曲线画出连接椅子的轮廓。然后修剪掉多余的部分

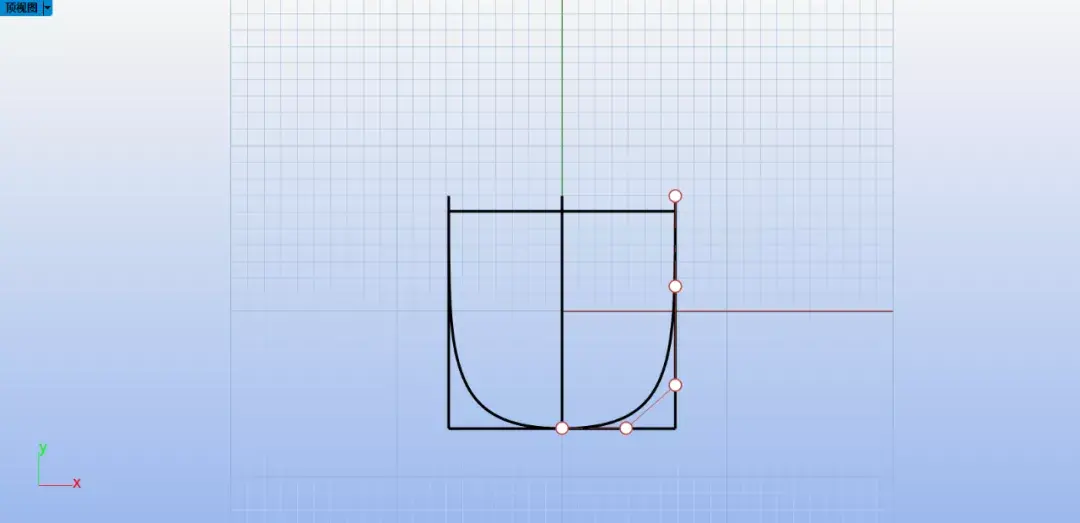

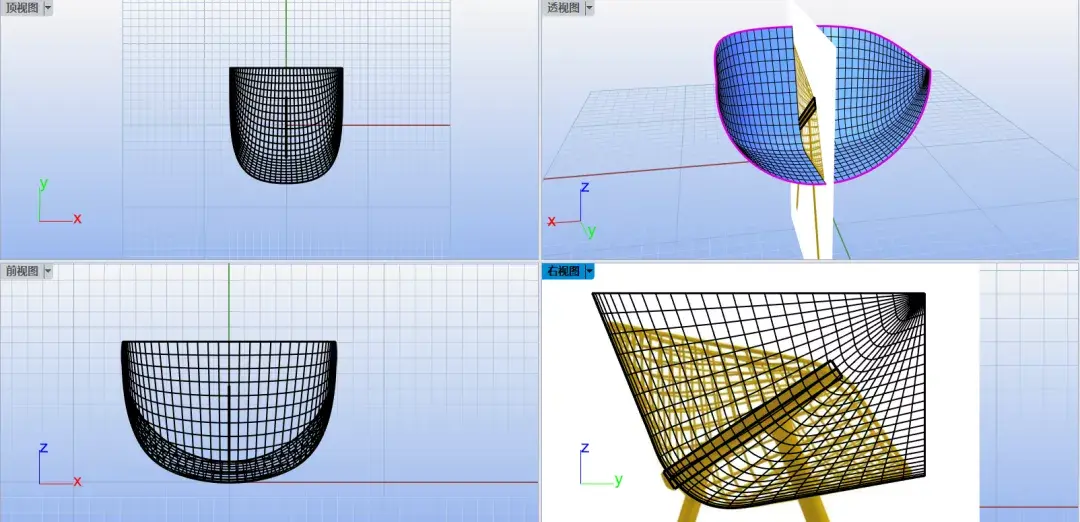

03、 在顶视图用曲线工具画出平面轮廓

04、 用圆弧工具画正面的轮廓

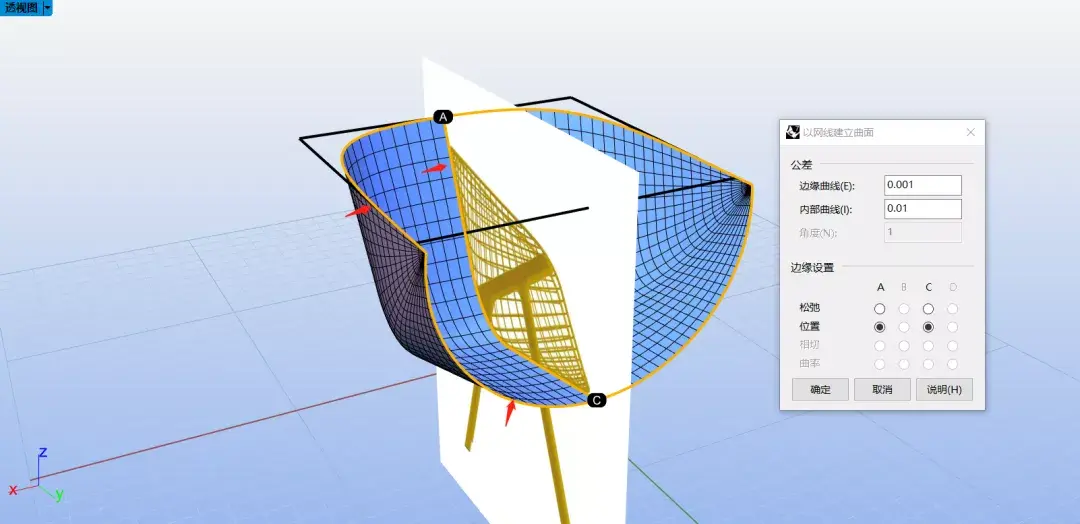

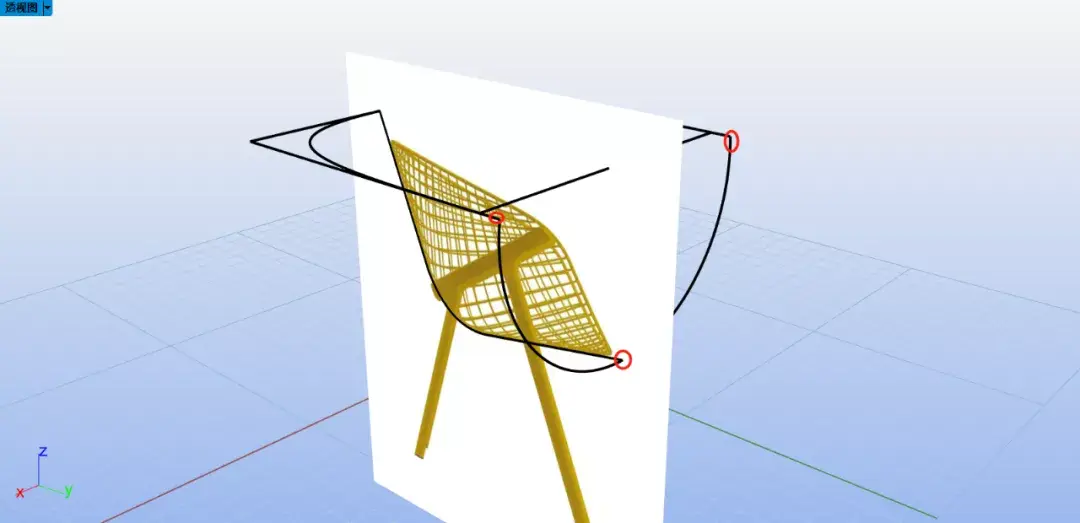

05、 用建立网格曲面生成座椅，如图红色箭头所示的曲线

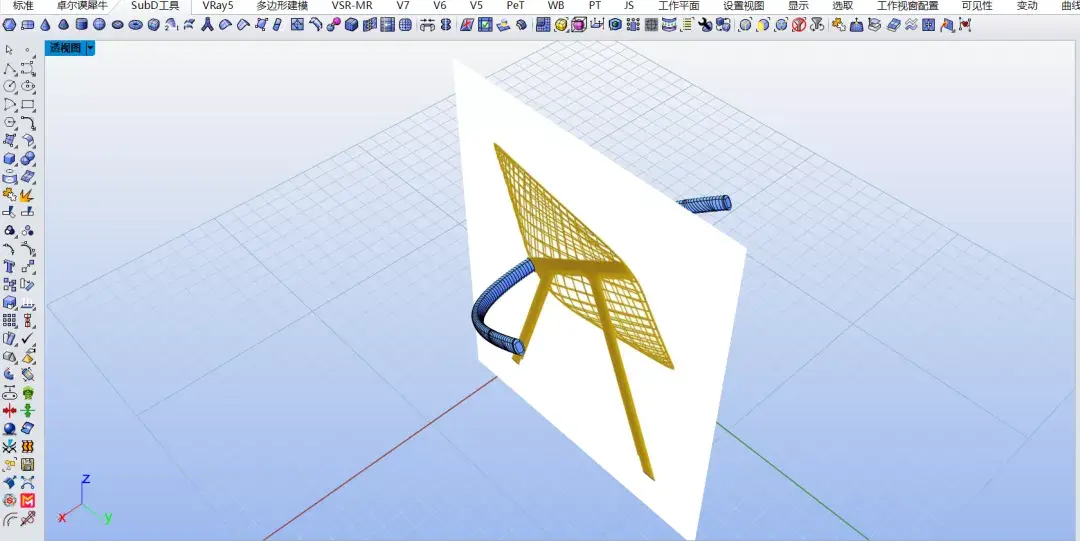

06、 在右视图画出扶手的中线，然后两侧偏移至扶手大小

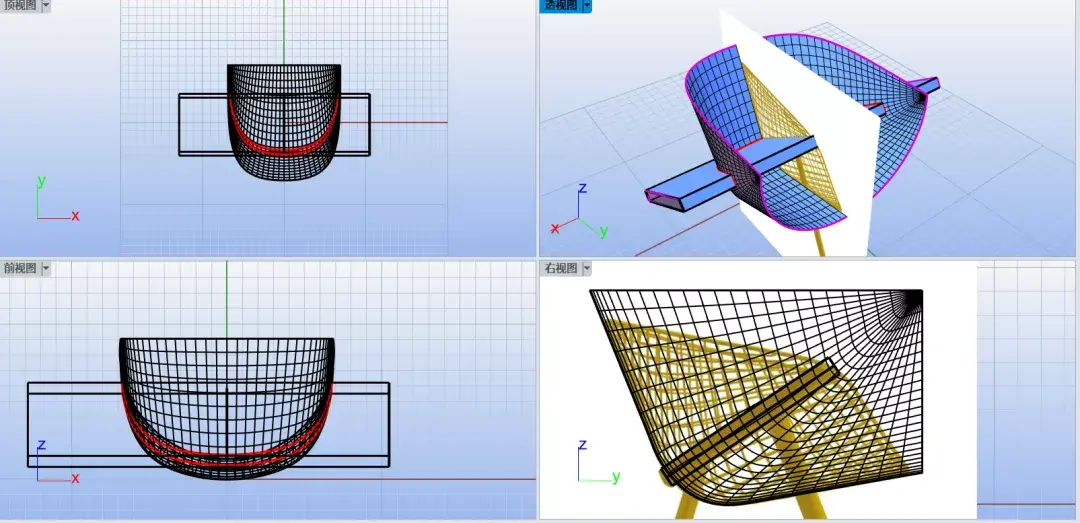

07、 方法一：挤出偏移的曲线，找出物件相交线，方法二：把偏移的曲线投影到曲面上，得到需要的扶手轮廓线

08、 仅显示两条相交线，用细分工具里的放样，生成面

09、 偏移生成的体。用去除锐边工具，选中扶手，去除锐边

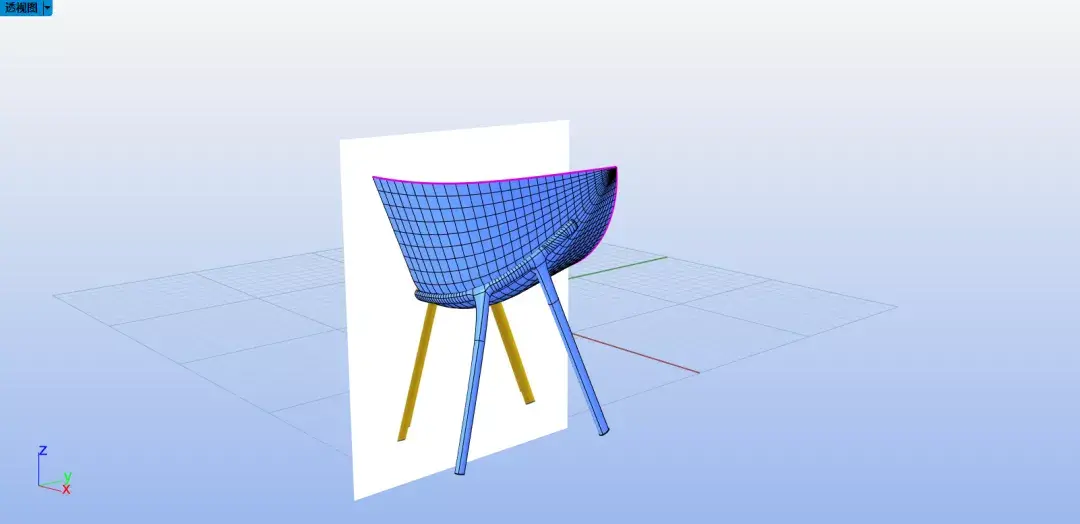

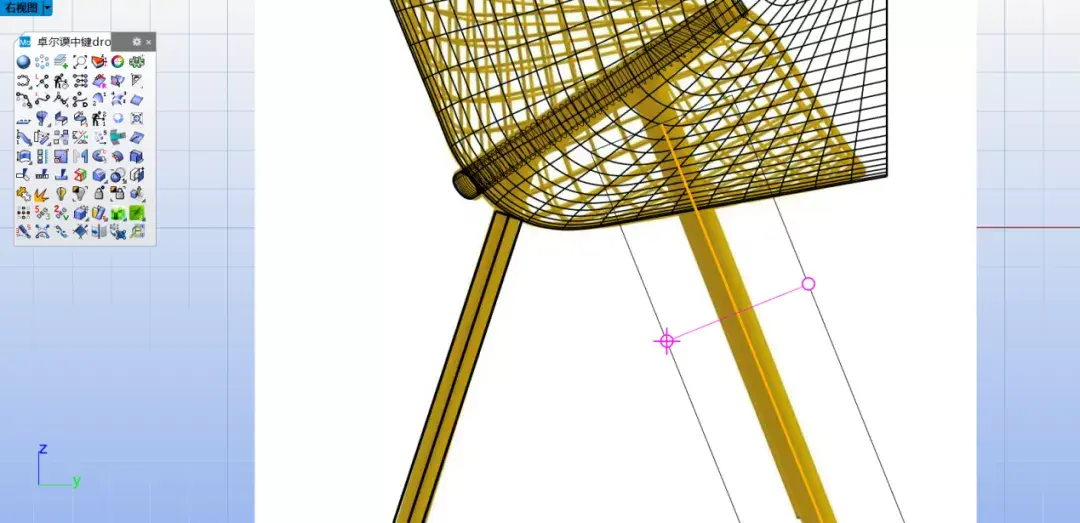

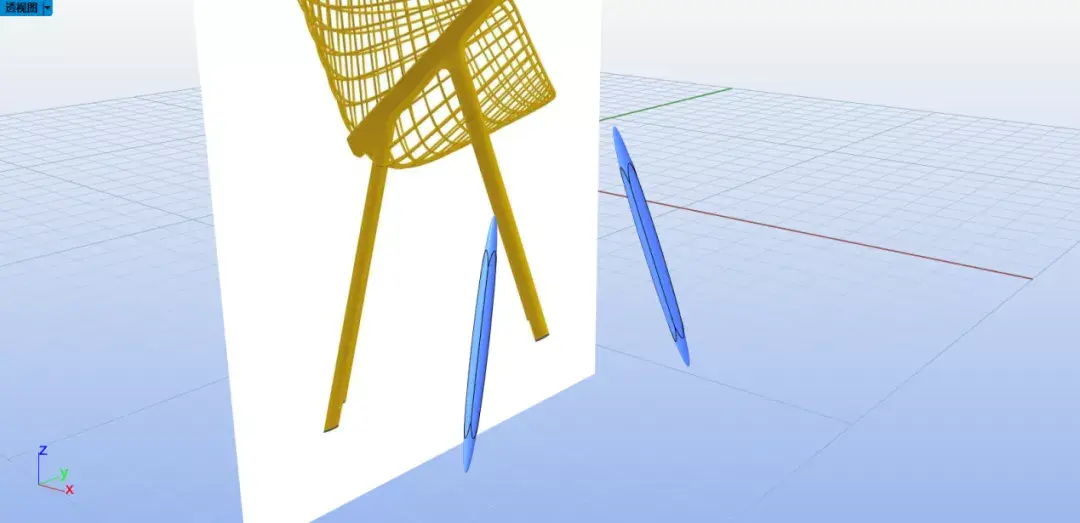

10、 在右视图画出两条椅子腿，注意在扶手下方一点，为了方便后面桥接

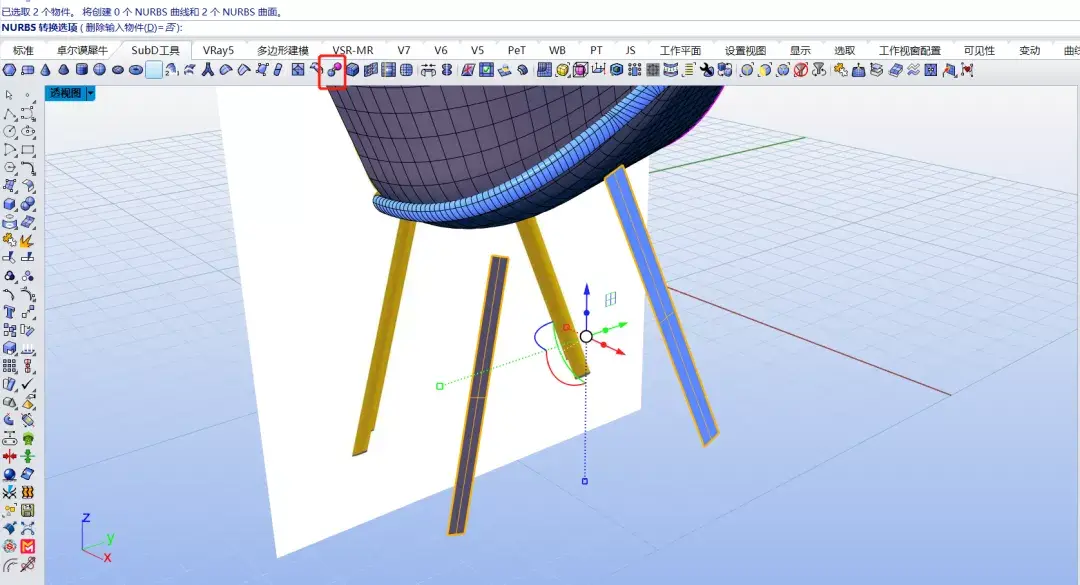

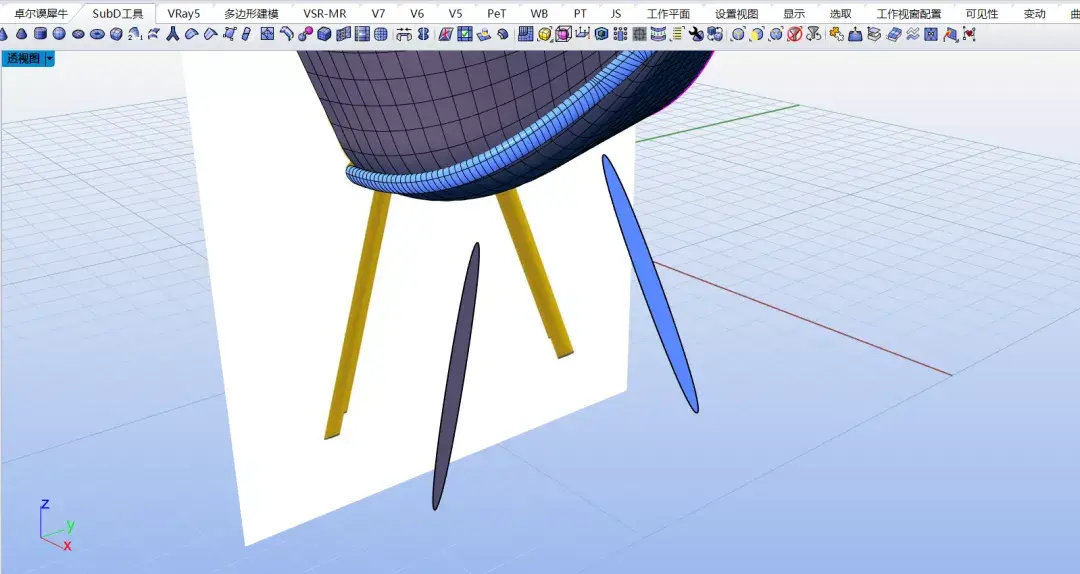

11、 接下来和扶手的步骤一样，偏移直线，放样生成面，然后转化为细分工具模型

12、 偏移面，按shift+ctrl选中顶和底的面删掉

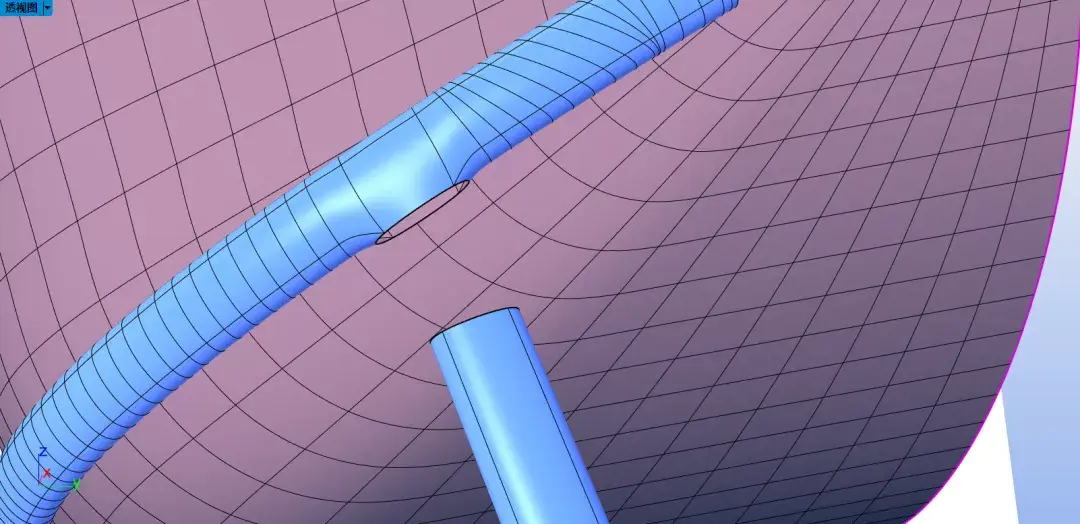

13、 接下来按shift+ctrl选中扶手点击细分的面删除其中最近椅脚的面，用细分工具桥接把它接起来，另一个椅脚也是

14、 另一半椅子腿，镜像过去，注意另一半的扶手需要先删除

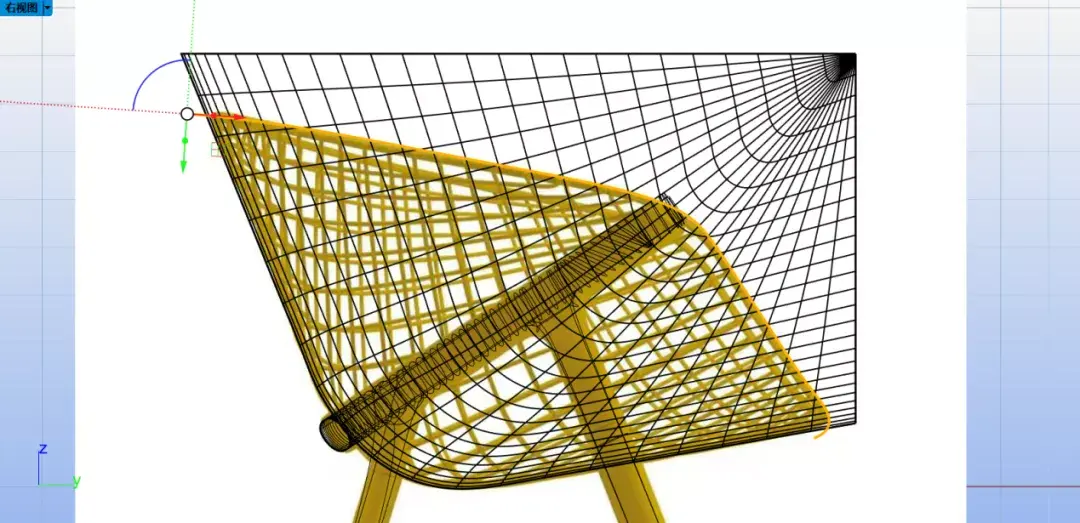

15、 切换至右视图，用曲线画出椅子的轮廓，修剪掉多余部分

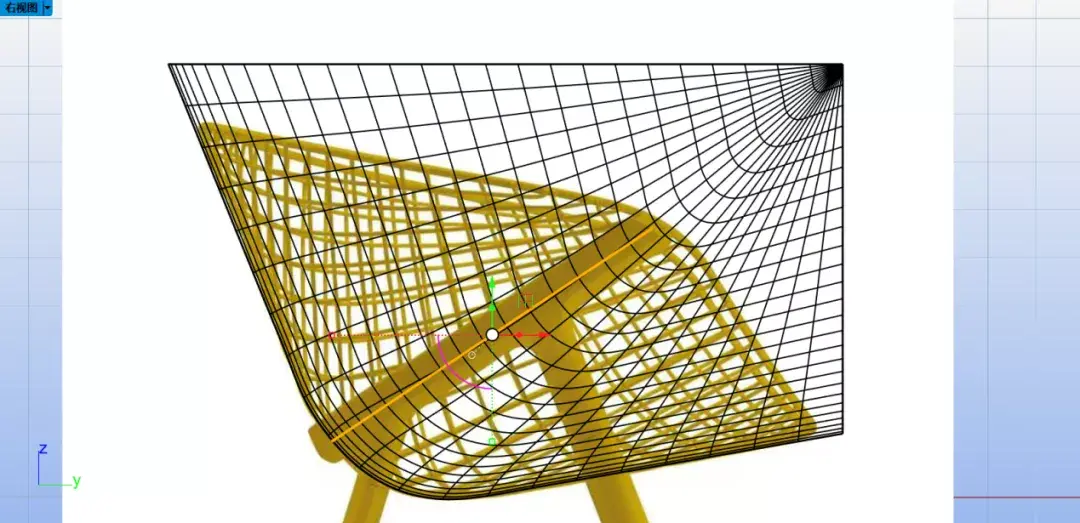

16、 在犀牛侧边工具用抽离线框命令，将坐垫的面生成线框

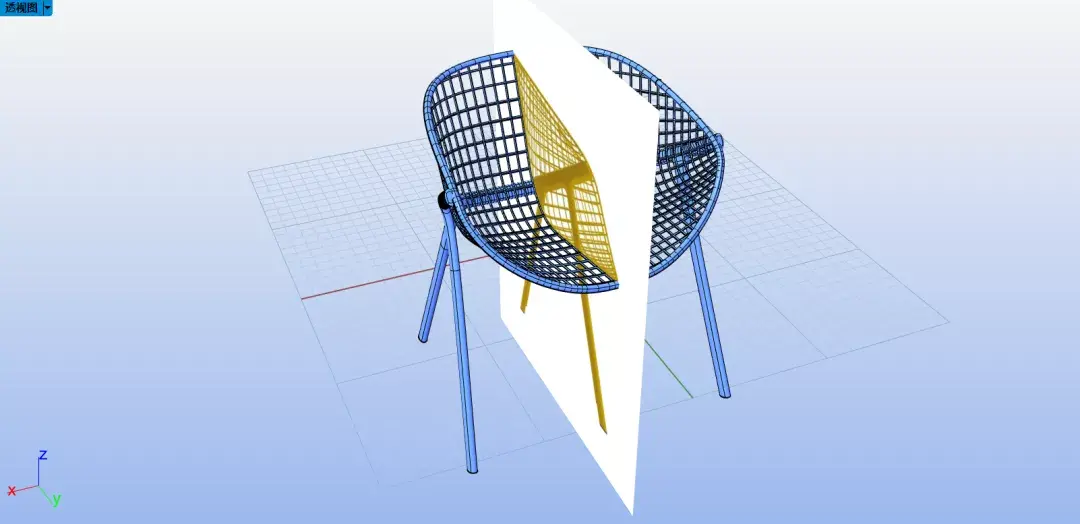

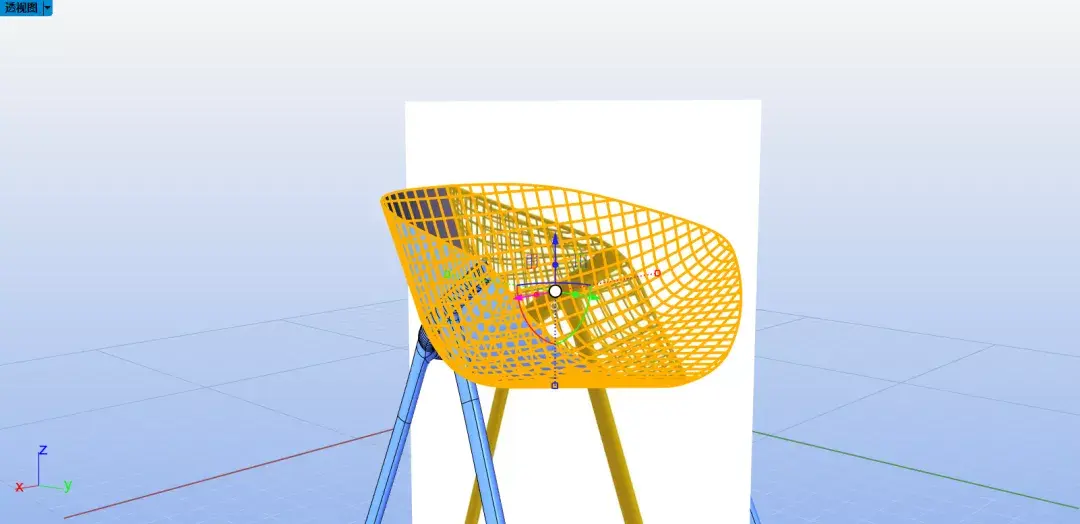

17、 使用圆管工具，将抽离的线框生成圆管，注意边缘的半径要大于坐垫的半径

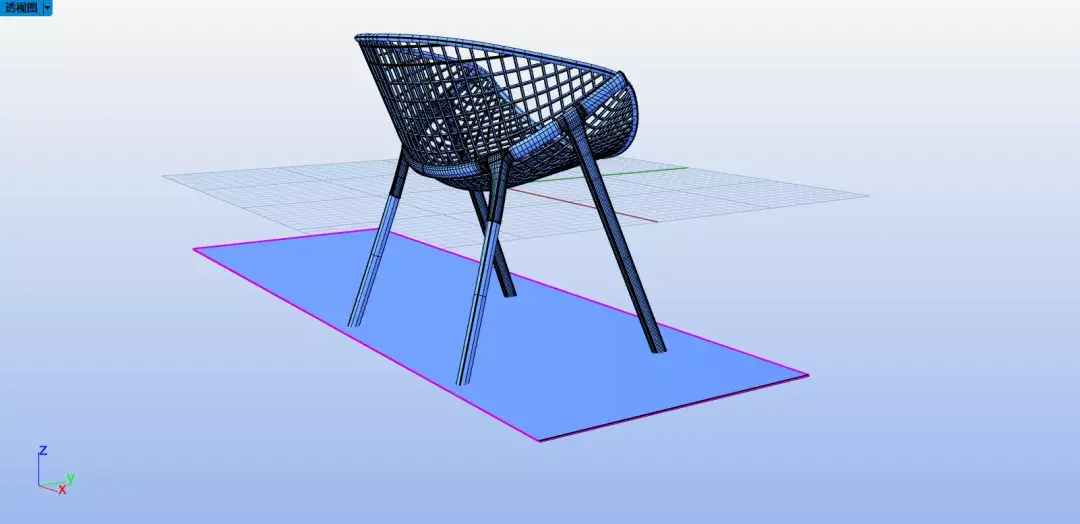

18、 用布尔差集，再把椅脚修平并加盖成实体

19、 对接到keyshot准备渲染

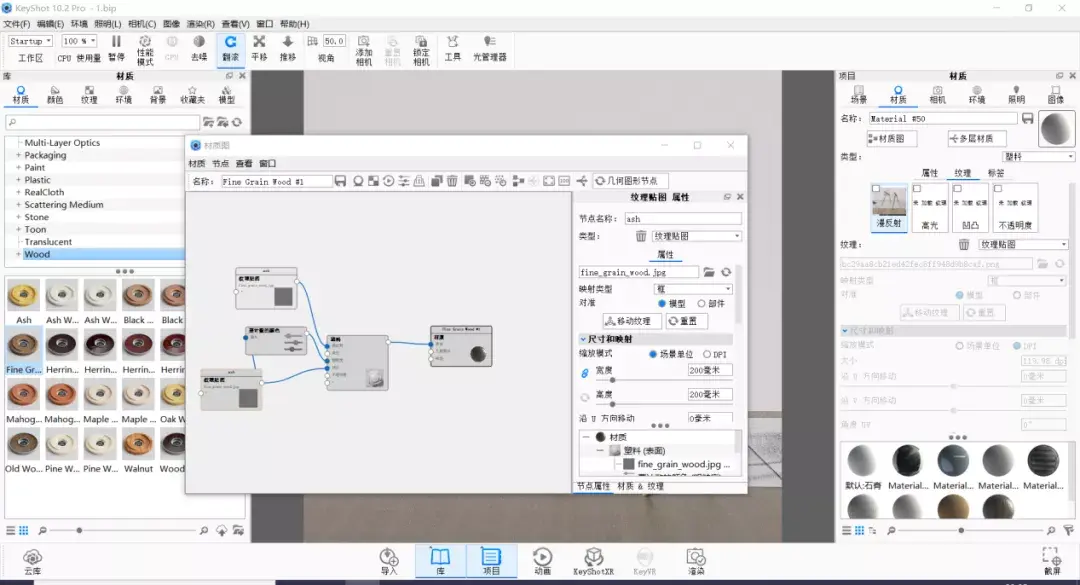

20、 给背景赋予塑料材质，给不要太曝光的颜色，适当给粗糙度；地面给木纹材质，调整大小和颜色

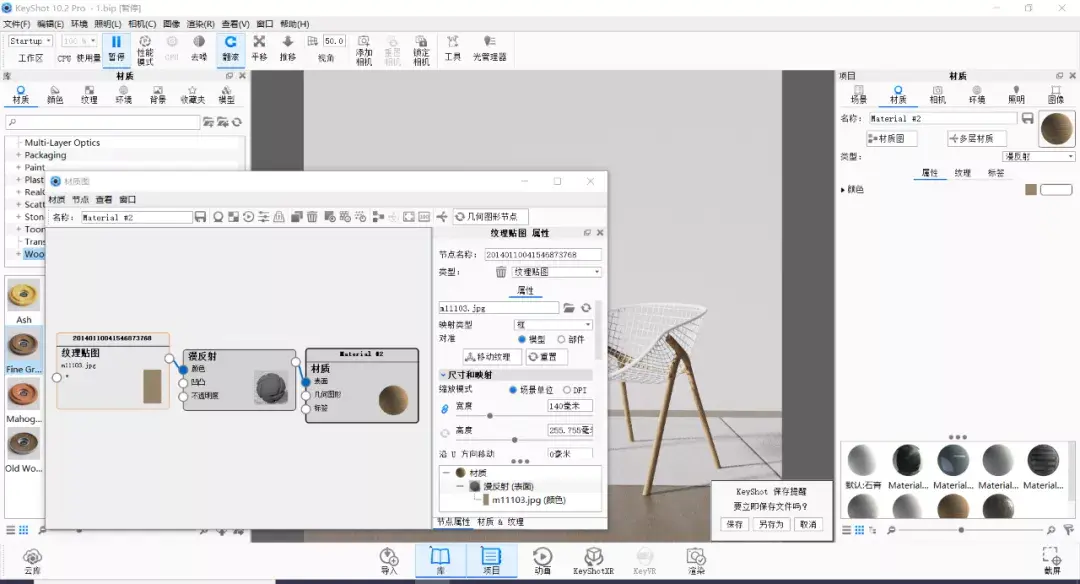

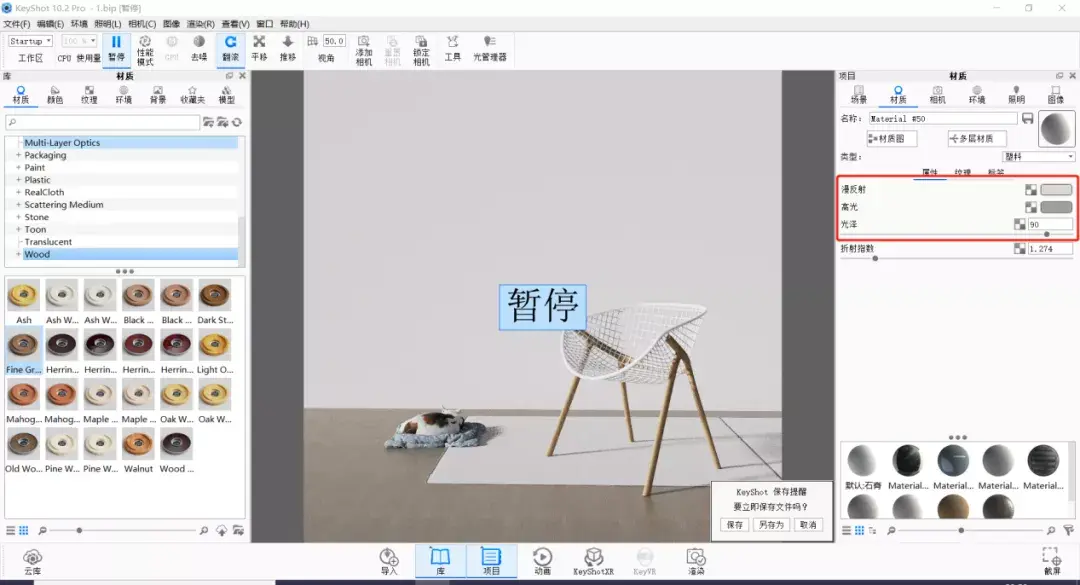

21、 同样的，给椅子坐垫塑料材质，调整光泽度，给椅子腿木纹材质，调整大小。

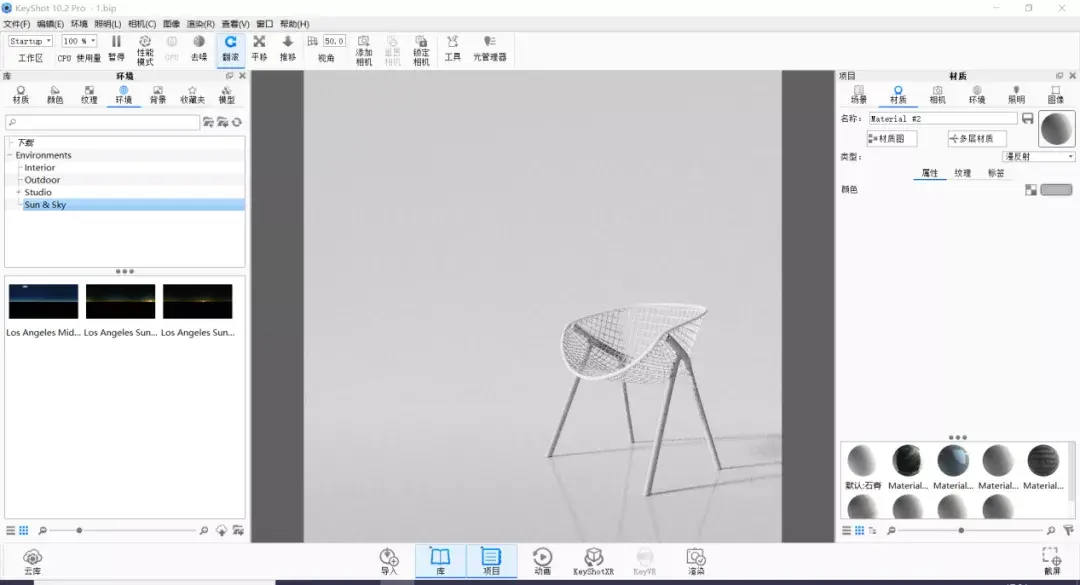

22、 接下来打光，可以使用资源库—环境—Sun & Sky里的灯光，调整合适的时间，使其更自然

23、 最后适当加些场景物件
