三极管工作状态：截止、放大与饱和全解析

三极管共有3种工作状态：截止状态、放大状态和饱和状态。用于不同目的三极管其工作状态是不同的。

三极管3种工作状态电流特征

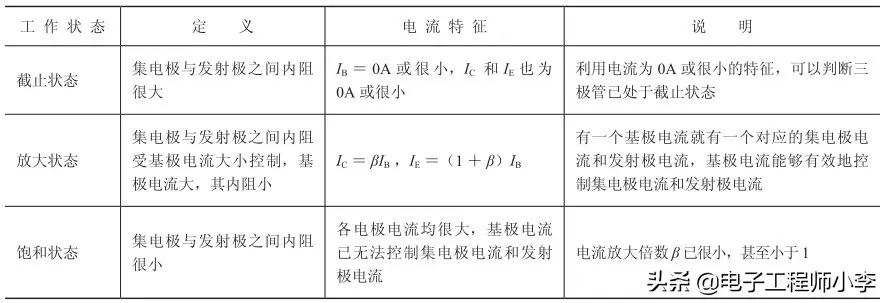

表1-7所示是三极管3种工作状态定义和电流特征。

表1-7 三极管3种工作状态定义和电流特征

三极管截止工作状态

用来放大信号的三极管不应工作在截止状态。倘若输入信号部分地进入了三极管特性的截止区，则输出会产生非线性失真。

所谓非线性可以这样理解，给三极管输入一个标准的正弦信号，从三极管输出的信号已不是一个标准的正弦信号，输出信号与输入信号不同就是失真。

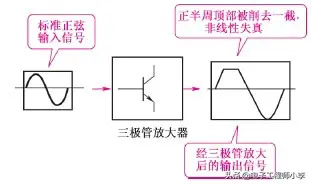

图1-65所示是非线性失真信号波形示意图，产生这一失真的原因是三极管截止区的非线性。

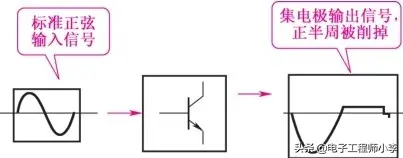

如果三极管基极上输入信号的负半周进入三极管截止区，将引起削顶失真。注意，三极管基极上的负半周信号对应于三极管集电极的是正半周信号，所以三极管集电极输出信号的正半周被三极管的截止区去掉，如图1-66所示。

当三极管用于开关电路时，三极管的一个工作状态就是截止状态。注意，开关电路中的三极管不用来放大信号，所以不存在这样的削顶失真问题。

图1-65 非线性失真信号波形示意图

图1-66 三极管截止区造成的削顶失真

三极管放大工作状态

重要提示

当三极管用来放大信号时，三极管工作在放大状态，输入三极管的信号进入放大区，这时的三极管是线性的，信号不会出现非线性失真。

在放大状态下，IC=βIB中β的大小基本不变，有一个基极电流就有一个与之相对应的集电极电流。β值基本不变是放大区的一个特征。

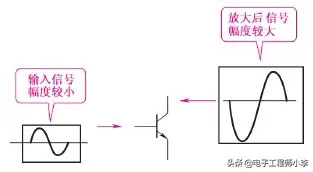

在线性状态下，给三极管输入一个正弦信号，则输出的也是正弦信号，此时输出信号的幅度比输入信号要大，如图1-67所示。这说明三极管对输入信号已有了放大作用，但是正弦信号的特性未改变，所以没有非线性失真。

图1-67 信号放大示意图

重要提示

输出信号的幅度变大，这也是一种失真，称之为线性失真。在放大器中这种线性失真是需要的，没有这种线性失真放大器就没有放大能力。显然，线性失真和非线性失真不同。

要想使三极管进入放大区，无论是NPN型三极管还是PNP型三极管，必须给三极管各个电极一个合适的直流电压，归纳起来是两个条件：给三极管的集电结加反向偏置电压，给三极管的发射结加正向偏置电压。

三极管饱和工作状态

三极管在放大工作状态的基础上，如果基极电流进一步增大许多，三极管将进入饱和状态，这时的三极管电流放大倍数β要下降许多，饱和得越深β值越小，电流放大倍数β一直能小到小于1的程度，这时三极管没有放大能力。

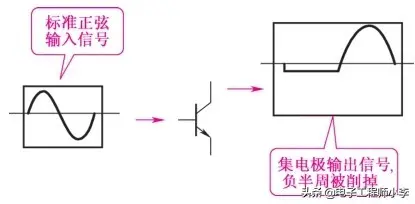

在三极管处于饱和状态时，输入三极管的信号要进入饱和区，这也是一个非线性区。图1-68所示是三极管进入饱和区后造成的信号失真，它与截止区信号失真不同的是，加在三极管基极的信号的正半周进入饱和区，在集电极输出信号中是负半周被削掉，所以放大信号时三极管也不能进入饱和区。

在开关电路中，三极管的另一个工作状态是饱和状态。由于三极管开关电路不放大信号，所以也不会存在这样的失真。

图1-68 三极管进入饱和区后信号的失真

三极管开关电路中，三极管从截止状态迅速地通过放大状态而进入饱和状态，或是从饱和状态迅速地进入截止状态，不停留在放大状态。

三极管3种工作状态小结

三极管的3种工作状态中，三极管工作电流都有一定的范围，其中截止区的电流范围最小，放大区的范围最大，饱和区其次，当然通过外电路的调整也可以改变各工作区的电流范围。

三极管的3种工作状态中，放大倍数β 也不同，截止区、饱和区中的β 很小，放大区中的β 大且大小基本不变。
