EDA软件选择：兼容性才是关键

EDA软件中Altium Designer的兼容性是最好的，在其他EDA平台设计的原理图、PCB等文件，有时候会统一到Altium Designer平台，或者将在Altium Designer平台设计的文件导入其他平台，这种时候需要用到导入导出的功能。Altium Designer提供了丰富的插件安装功能，因为导入导出插件使用次数最多，这里详细给读者介绍怎么安装导入导出插件，如需要其他插件，安装方法类似。

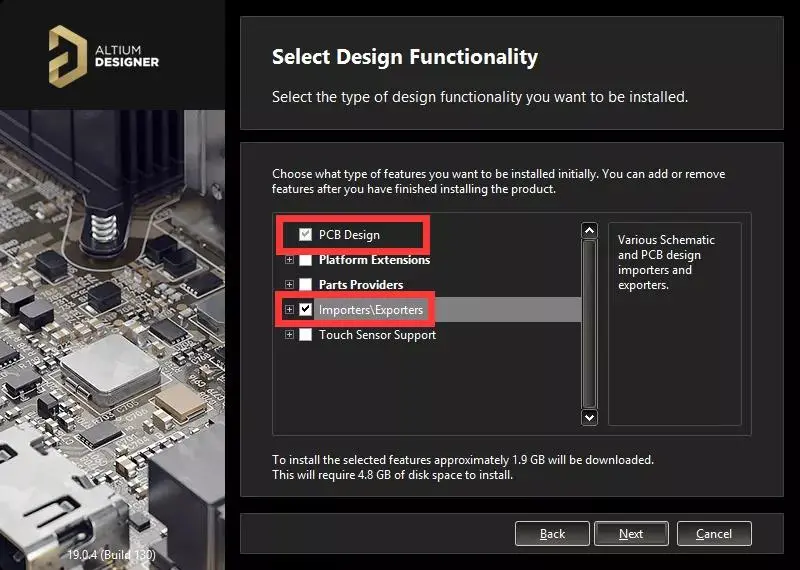

如图2-45所示，如果在初始安装软件时对“Importers\Exporters”进行了勾选安装，那么这里的步骤就不需要了。如果没有进行安装，那么可以按照如下步骤进行安装。

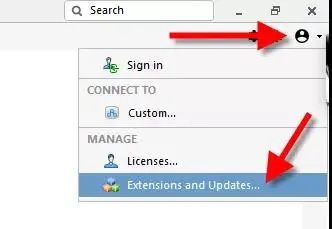

（1）如图2-46所示，执行插件安装命令“Extensions and Updates”，进入插件安装界面，如图2-47所示。

图2-45  Importers\Exporters选项

图2-46  插件安装命令

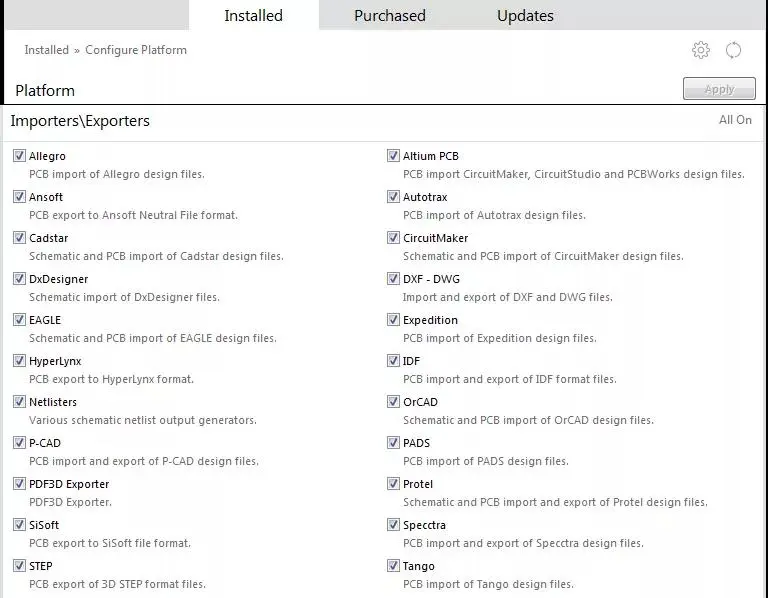

（2）单击“Configure...”按钮，在出现的“Installed”选择卡中勾选“Importers\Exporters”栏目下的选项，这里建议全部勾选，如图2-47所示。

图2-47  插件安装界面

（3）单击右边的“Apply”按钮进行执行，系统会提示“是否应用更改并重新启动软件”，单击“OK”按钮，等待几分钟软件重新启动之后，导入导出插件安装完毕。
