这个系列的第一篇，也是我在网上发布的第一篇帖子，写写心路吐槽和演示下最终效果。
也许是从接触了纯软件和网页之后，对以前那种框框块块、或者纯文字显示的显示效果越看越难受（以前感觉还可以），然后就是为了炫各种踩坑。
说实话写这个系列文章之前其实我并未搞过纯代码的LVGL，对于LVGL的UI制作一看那代码就脑袋大，于是寻求界面化工具，Squareline是LVGL官方的工具，试用期过了后支持最多5个页面，50个部件。
190刀一年。。。等待专业人士。。。
最开始接触Squareline的时候毛病一大堆，扔进了留观区，后来找到恩智浦的GUI Guider，唉~。
不知是我没找到还是本就如此，就制作一个漂亮的屏幕界面而言，找教程和工具是真的难，当然更难的还有素材，如果能坚持做下去，有想法弄一个素材的合集，搞创意、电路、编程已经很费劲了，一个坑连一个坑，设计UI这种东西反正我是没有艺术细胞，不成套的东西凑起来是真的难看，国内网络上的玩意也是真的一言难尽。
反正兜兜转转不知多久最终又转回来了Squareline，即使它毛病不少，但确实自家更懂自家货。
吐槽一句，现在的网络简直就是个大型垃圾场，同质化太严重了，LVGL作为一个主打硬件的UI框架，竟然特喵每个讲Squareline这个软件的教程都不讲应用的代码，真搞不懂入门入了个啥？
送入坑吗？
下到板子上能亮就完了，放个动图上去不更简单？交互不需要控制是吧，反正我是从小白趟着坑过来的，LVGL的代码我一个字都不懂，我只知道看完教程和没看没什么区别，该不会用还是不会用。
软件上就这么点东西，只要搞懂界面上的英文是什么意思，稍微动手实践一下就知道它是干什么的，特喵又不是PS或者Altium。
古话还讲送佛送到西，你这站门槛子上瞧屋内，蹭蹭就不进去是吧？
还是说官方教程没说就默认大家都懂了？（油管上官方视频也是个鬼屎）
不避讳不藏着，我喜欢拿来主义和开箱即用，技术比我牛的人多了去了，我就是个普通爱好者，我能熬几个通宵造轮子，但却并不喜欢研究别人的代码，尤其是贼多的那种，你不懂它的逻辑再没有注释是真的恶心。
硬件这条路，即使是别人走过的也是一坑又一坑，那些炫成果的，只有他自己知道糟了多么老罪。
最开始用Squareline时最头痛的就是导出的代码如何使用，当然不是怎么下到板子里运行，而是我的代码如何获取LVGL控件的数据、和LVGL控件触发的事件如何执行我的代码。
这两条也是交互最重要的东西，否则LVGL就成了自己玩自己的，和你毫不相干。
由于之前没接触过LVGL，网上那些讲LVGL的教程和官方文档也是真的难顶，找遍全网没一个说怎么用的，百度翻到几十页都特喵一样是真的想哭。
最终在官方论坛靠翻译找了良久之后才找到，其实真的很简单，删掉ui_events.c或者干脆不输出，直接在主函数里创建你那个名字的事件函数就行，教程里多这么句话亏网费了还是怎么了？
简单也只是在知道了才简单，不知道的时候谁知道这玩意从哪来到哪去的，对于小白是真特喵的不友好。。。
这篇不是讲这个的先略过，后面详说从零构建UI，再到结合自己代码的每一步。
实战不多讲原理、只讲应用，有时候挺搞不懂的，我就只想用，为什么都想把我往精通上送，最终半瓶子咣当还没有用的熟效果好，贼无语。
甚至还有人教程搞留一手、让你猜这种环节，实在是不知道该怎么评价，也许是忘了自己踩过的坑？或者让别人掉坑里更有乐子？
有时真的你觉得就特喵这啊，的东西，可能在别人那就是个坎。也许是我太菜了？那么我为我的菜发言，你这我真不懂。。。
效果演示不用官方例程，一切从头踩坑。
Squareline 版本 1.3.0，
LVGL 版本 8.3.7，
TFT-eSPI 版本 2.5.0，
TFT屏幕是ILI9341驱动、 2.8寸、 240*320分辨率、电阻触摸、 16位色，
主控为合宙ESP32-C3，
Arduino平台（其它平台的用法大差不差的，自己搞吧）。
很多人觉得Arduino低端、是玩具，但真的没必要，实际应用中Arduino做的产品还是有很多的，天天对着寄存器表挠头才是高大上吗？这个社会的节奏越来越快了，等你磨出来一个产品人家都迭代两三代了，还有什么优势可言。当然BUG多也是Arduino的劣势，开源平台没办法的事。
同样我也挺看好合宙家Luatos的，虽然也在他家评论区里喷过，只能说有待完善，尤其是底层部分的手册文档，之前有个项目想移植个库过去，搞了好久最终放弃了。就目前而言个人感觉，lua这个语言真的很友好，不过luatos目前做点小东西可以，在某些方面比Arduino优势更大，可一旦复杂了，就工作量而言，还是去Arduino里抓虫子去吧，生态和环境还没建起来。
作为一个国产开源平台，我还是挺想贡献一份bug的，讲基础使用的估计都烂大街了，还是等研究明白了再说吧。
物料都是成品模块，碰到的最大的坑就是连线，我的杜邦线不是那种三五块钱40p一板的便宜货，25CM的线，SPI不通、不稳定。。。IIC和SPI我甚至用过近半米的线都没出过问题，但这个就碰上了，最终焊洞洞板上所有问题全部消失。

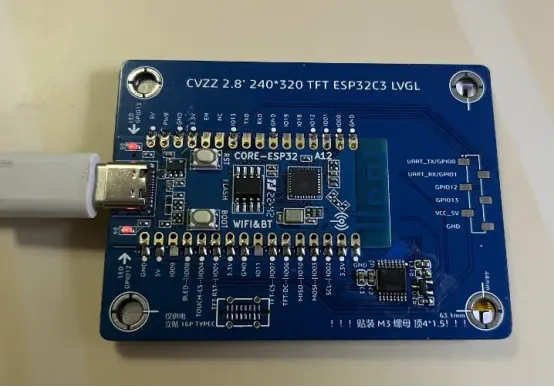

屏幕加触摸占用9个IO，算了下C3的IO，抛去那些有限制的，带完这块屏没剩几个，所以画了个板子做到一起了，想法是用这块C3当屏幕驱动，剩一对串口和板载LED占用的那两个IO，用来做外部扩展。
（边框2mm，贴装螺母，贴装交错2.54排针，既能防磕，以后直接在后面拓展也不难看。）
（留了一个立贴的typec位置隐藏供电线，WIFI天线没办法了，背面是屏幕排线，只能禁止铺铜减少影响）
有点类似串口屏，不过串口屏我也用过不少，只能说一般，限制很多，控制也很麻烦，两者各有优劣。

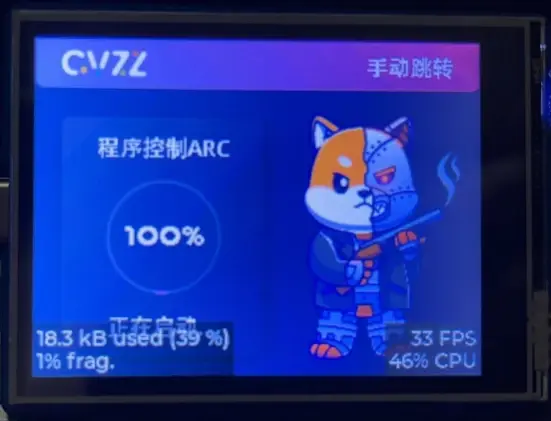

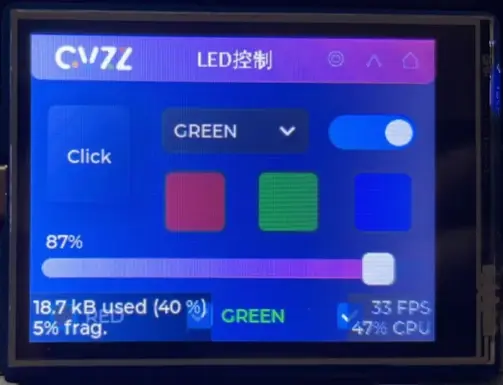

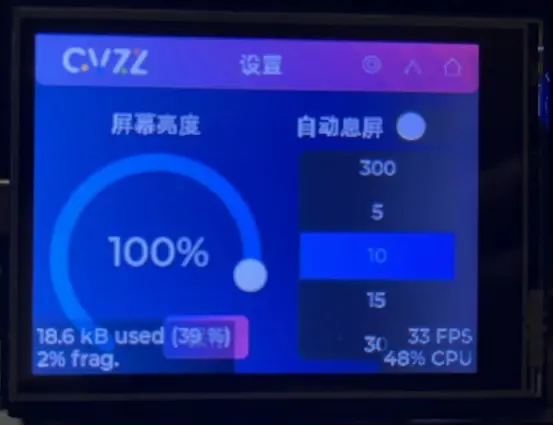

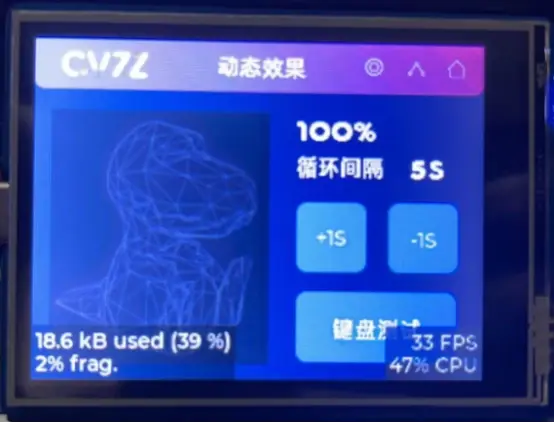

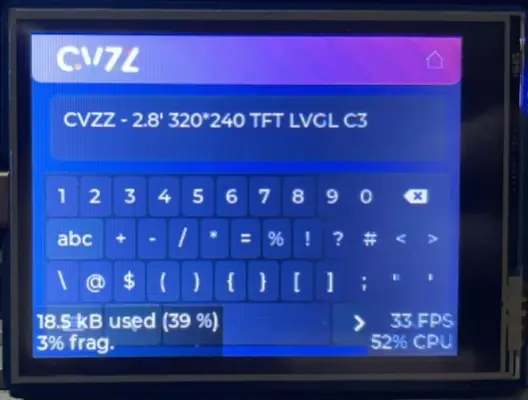

FPS 锁33帧下，正常运行CPU占用44%左右，摁下触摸的时候88%左右（这个是触摸检测间隔小，不具太大参考性），如果再开个WIFI，自己的代码如果多还是放到别的地方更好。
C3这块板子，板载FLASH有点小，需要大的可以自己换，luatos的WIKI里有教程。
https://wiki.luatos.com/chips/esp32c3/change_flash.html
目前Squareline还不支持SD卡，自己从代码改也行，不过C3由于挂了外置FLASH只剩1路SPI，还是屏幕和触摸共用的，SDIO的引脚又都被占用了，况且平时也用不到什么动画视频，板子上就没做，C3自带4MB FLASH，最大可更换为16MB的（需要自己改分区表，后面再说），只要图片素材做的好点，一般都足够用了。
（板子的图纸有空整理下放到立创开源上，弄好了再回来加上链接，直接可以白嫖官方打板。）

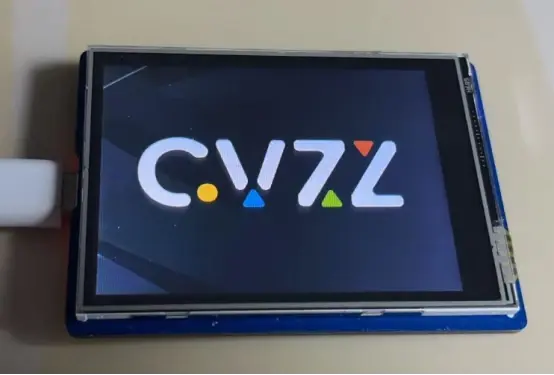

照片拍的拉裤里了，切屏时的动效掉帧比较严重，各小部件运行都很流畅。
扩大了些缓冲帧的空间，切屏流畅了点，但切屏动效依然便秘，最低时只有7帧，毕竟价格在这摆着，总共才不到40块，不要要求太高，大多数串口屏动效这一项连有都没有。
总之，这种能给单片机做UI的太少了，用和弄线框同样的时间搞出这种来，个人感觉这点小毛病都能接受。
