多轴联动管子相贯线切割机：支持Tekla模型一键导入

一、多轴联动管子相贯线切割机设备（EhterCAT总线控制，支持远程联网）简介

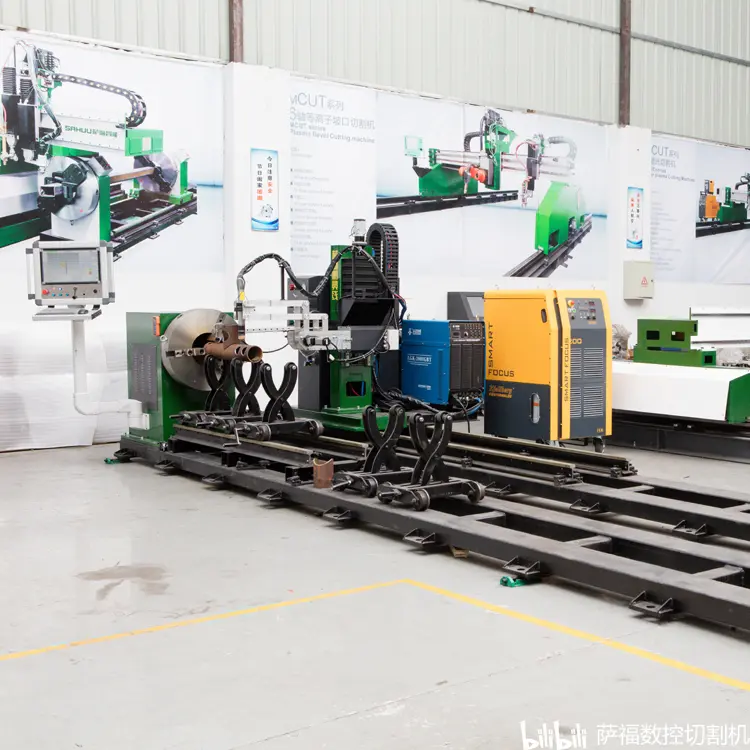

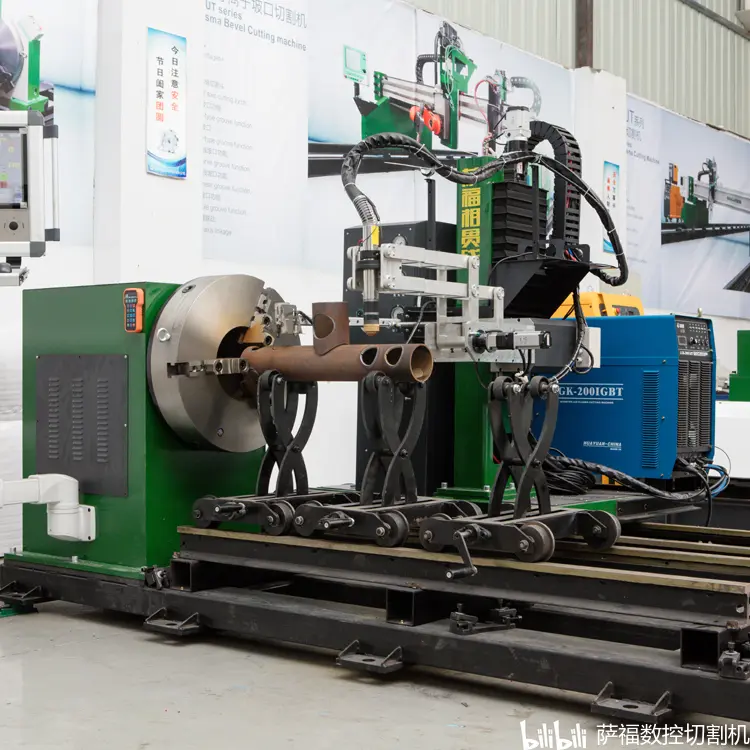

萨福SAHUU 5轴相贯线切割机

SAHUU 萨福自主研发的多轴管子相贯线切割机，搭载了工业4.0 EtherCAT® CNC总线互联网技术，支持远程售后服务和远程文件传输服务。多轴数控管子相贯线切割机采用圆柱坐标系数控，轴数为2-8轴。具有中文界面、参数输入和人机对话功能，定角变角坡口面切割功能，变角度坡口面切割功能，管道不圆度和偏心补偿功能，切割速度变化自动控制功能等。

萨福SAHUU 多轴数控管子相贯线切割机，是一种对钢管端部结合处作自动计算和切断的设备。该数控管子相贯线切割设备能广泛应用于造船、建筑、石化、机械、冶金等行业的管道结构件的相贯线切割加工，这些行业中有大量的管道结合相贯线孔切割、相贯线端头切割，还有俗称“虾米节”的弯头切割，此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。而萨福SAHUU制造的GCUT系列管子相贯线切割机能十分方便地切割此类工件，并且操作工人不须编程、只需输入相互配合的管子的半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔,几乎无需要人工打磨。

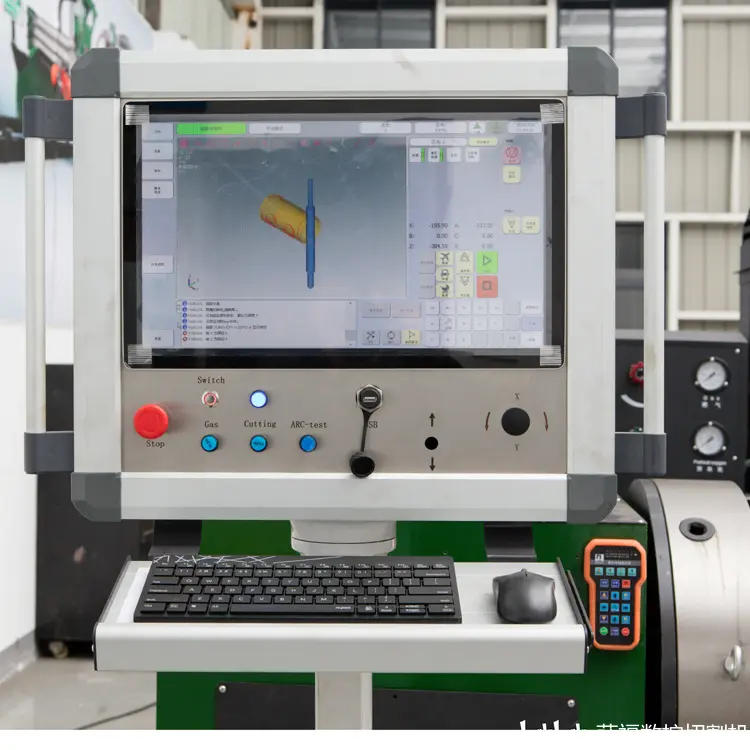

多轴数控管子相贯线切割机的数控控制界面以图形与数据结合，操作十分简单：操作人员只需将主管和支管的半径，相交角度，切割速度等参数输入电脑后按动“启动”按钮、就能进行自动切割操作。软件中设计了合理的切割引入引出线，使切割面的质量得到保证，每次切割后的参数可保存为文件，供以后相同工件使用。

多轴数控管子相贯线切割机的切割方式可根据用户要求选择火焰切割或者等离子切割模式。最大最小切割管径以及管子长度均可根据用户要求进行设计定做。

萨福GCUT系列多轴数控管子相贯线切割机的工作参考流程如下：

A、编程:可直接于机器上或离线编辑器编程。采用菜单式选择输入切割参数，如外径，壁厚，坡口角度，偏离，补偿数据等。B、管子下料:操作员从网络上或机器上启动程序，管子用吊装工具放置在管座上。C、测量水平:操作员根据管子外径偏差用管座手杆调节水平。D、管子锁定用可调节之三爪自动定心夹头锁定管子外径。E、启动切割：将切割头移动到管端进行相贯线切割，设备会自动按程序自动定位进行下一部切割，至根据编程完成所有管子相贯线切割程序。

二、多轴数控管子相贯线切割机用途说明

适用工件材料：低碳钢管、不锈钢管、合金钢管、直缝管，或者部分螺旋管。主要用于各种管道系统的相贯线和端部的热切割。

萨福SAHUU 多轴管子相贯线切割机总线控制系统

三、多轴数控管子相贯线切割机特点

SAHUU萨福相贯线切割机支持管件分拆\管件优化\节点展开\左右置换等功能。管子相贯线切割机采用专业的管材优化数控系统。相贯线切割机支持AutoCAD版工程中线模设计图。多轴数控管子相贯线切割机设计以人为本，中文界面操作简单，设备结构先进可靠，适用于长期连续加工，运行控制稳定可靠。如需要详细了解管子相贯线切割机，可访问https://www.sahuu.com。
