SolidWorks宏程序应用：一键写入方程式实现自动命名

利用方程式实现图号名称自动分离（不弹出保存对话框）

方程式实现图号名称分离的功能

A、 写入方程式图号名称分离后可以实现自动图号和名称分离到属性中，省去了手动填写属性的麻烦或是省去了点击图号名称分离宏（改名后容易忘记点）

利用方程式实现图号名称分离的步骤

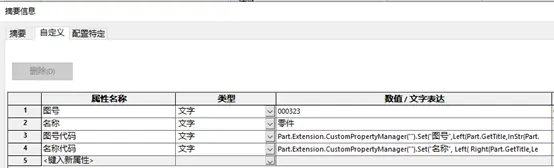

1、 点击文件-属性，在属性栏增加这4项

1）、零件代码

零件图号代码：Part.Extension.CustomPropertyManager("").Set("图号",Left(Part.GetTitle,InStr(Part.GetTitle," ")))

零件名称代码：Part.Extension.CustomPropertyManager("").Set("名称", Left( Right(Part.GetTitle,Len(Part.GetTitle)-InStr(Part.GetTitle," ") ) ,Len( Right(Part.GetTitle,Len(Part.GetTitle)-InStr(Part.GetTitle," ") ) ) -7 )  )

2）、装配体代码

装配体图号代码：Assembly.Extension.CustomPropertyManager("").Set("图号",Left(Assembly.GetTitle,InStr(Assembly.GetTitle," ")))

装配体名称代码： Assembly.Extension.CustomPropertyManager("").Set("名称", Left( Right(Assembly.GetTitle,Len(Assembly.GetTitle)-InStr(Assembly.GetTitle," ") ) ,Len( Right(Assembly.GetTitle,Len(Assembly.GetTitle)-InStr(Assembly.GetTitle," ") ) ) -7 )  )

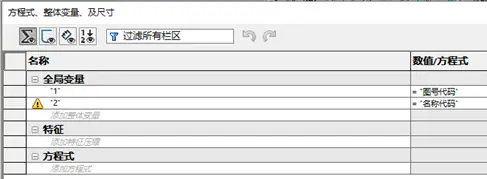

2、 点击工具-方程式，按照图片内容增加2条方程式（引号为英文状态双引号””）

利用以上代码实现图号名称分离，非常方便和使用，再也不用害怕忘记点击图号名称分离宏了。

但是上面的代码有几个缺点：

A、 图号名称不能写入到配置属性中

B、 属性中必须有图号和名称属性，否则就无法分离出图号和名称

C、 文件扩展名需要显示出来，否则名称会分离错误

D、最致命的缺点是：文件保存关闭后，每次打开，不管你改没改文件，都会弹出保存对话框，打印图纸也提示保存。

E、 步骤对于初学者来说有点复杂

F、 对于已经画好的半成品或是外来图，加上利用方程式代号名称分离比较繁琐

针对以上问题，我重新整理了一下这套模板，实现了一下的功能：

A、 代号名称可以写入到配置属性中

B、 属性中可以没有代号和名称属性，可正常分离出代号和名称

C、 文件扩展名显示不显示都可以正常代号名称分离

D、解决了最致命的问题，文件保存关闭后，再次打开，不修改的话不会提示保存。

E、 有教学视频、也有一键导入宏、还有做好的模板拿过来直接用

F、 有一键写入方程式自动代号名称分离的宏程序，一次写入永久使用

有需要的朋友可以点击链接查看
