Amesim 2021与MATLAB联合仿真环境搭建教程

由于Amesim与Matlab联合仿真的教程有很多但是又不太统一，我总结了一下我看到的一些教程，加上自己亲手配置好了几台电脑的经验，总结了一个成功率蛮高的套路：

Amesim与Matlab联合仿真需要安装以下软件：Microsoft visual studio（2019），Amesim（2021），Matlab（2021），以上安装包我打包了一个百度云自取：

链接：https://pan.baidu.com/s/1xmCDMM-yURGB36MAQJJueA?pwd=5piq

提取码：5piq

一、 一定要先安装vs2019，剩下两个顺序随意。运行vs2019安装程序，勾选以下选项

（安装路径随意但是路径中不要有中文，要记住安装路径，后面会用到）

二、 安装Amesim2021，安装包内有详细安装教程（二维码不是我的，忘了删了。。。

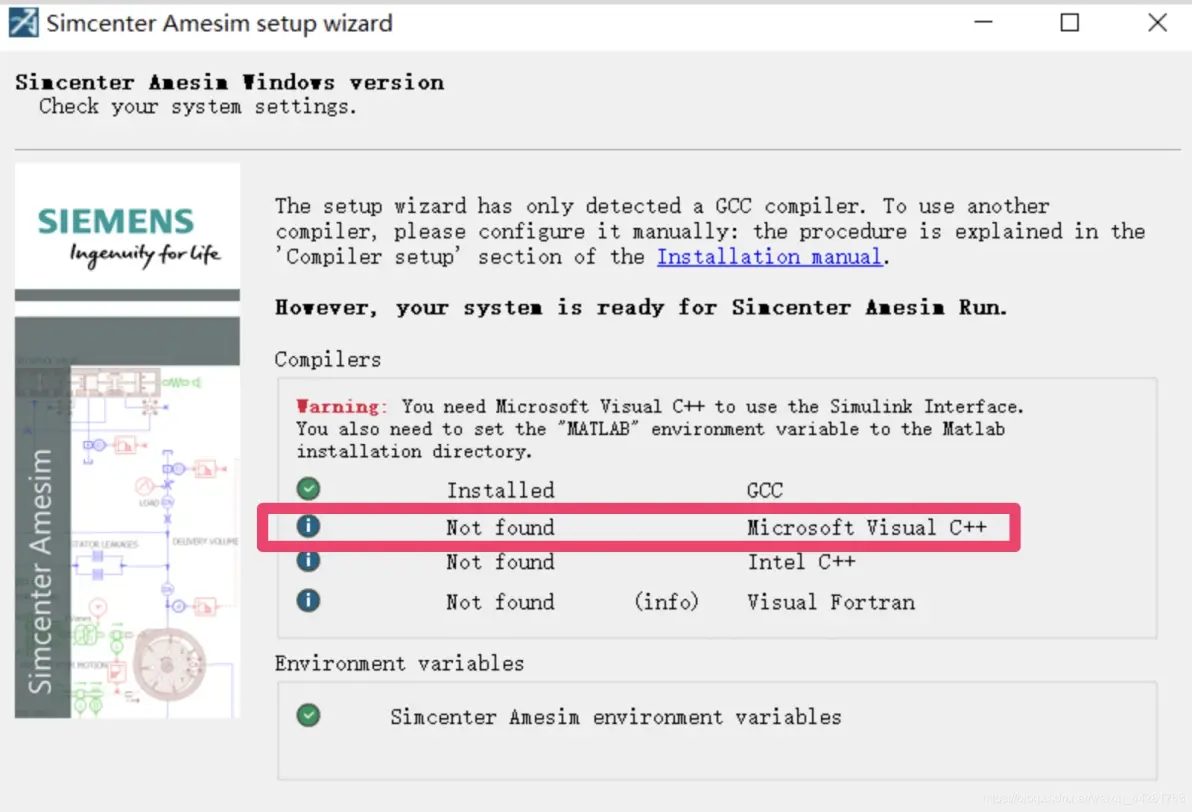

要注意下图红框中应该是found。一般来说第一步成功后这里就是found了

三、 安装Matlab2021，crack文件夹内有安装说明，或者详见https://www.bilibili.com/read/cv10333809/

四、 新建一个txt 文件，将以下字符复制进去后保存，关闭。

@echo off

call "C:\Program Files (x86)\Microsoft Visual Studio\2019\Community\VC\Auxiliary\Build\vcvars64.bat"

注

第二行内的VisualStudio 的安装地址，按照你的实际安装地址修改。

将这个txt 文件修改为”vcvars64_vc140.bat”，注意把文件类型也修改了，变成了.bat文件。

将这个"vcvars64_vc140.bat "拷贝并覆盖至Amesim 的安装路径，例如我的Amesim安装路径：D:\ProgramFiles\Simcenter\2021.1\Amesim

五、添加环境变量

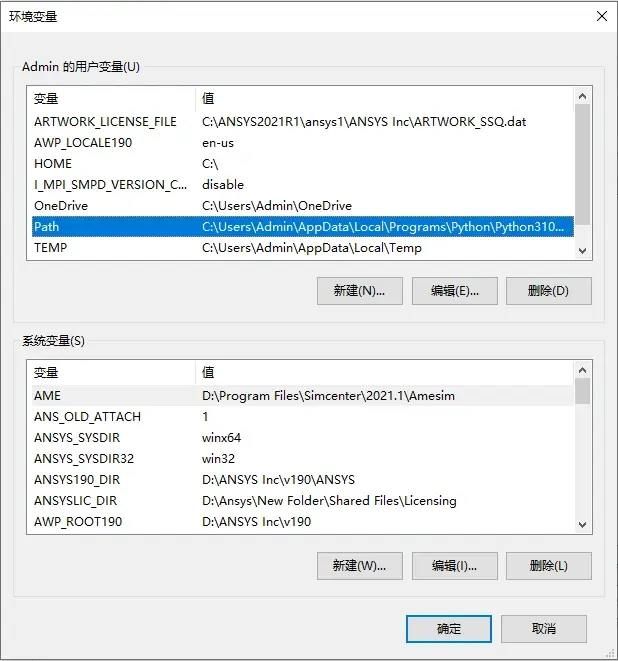

1. 用户变量中的path

双击path

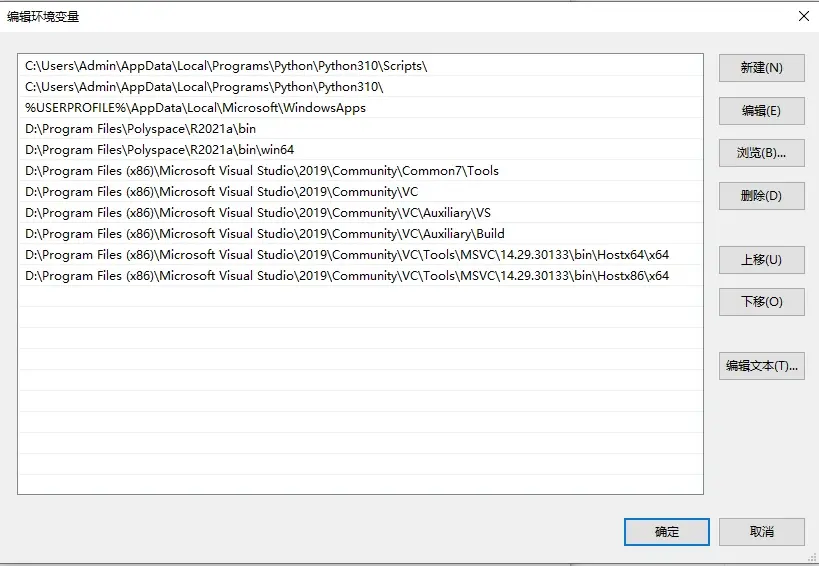

从第四行开始都要添加，记得改成自己的Matlab与visual studio的安装路径

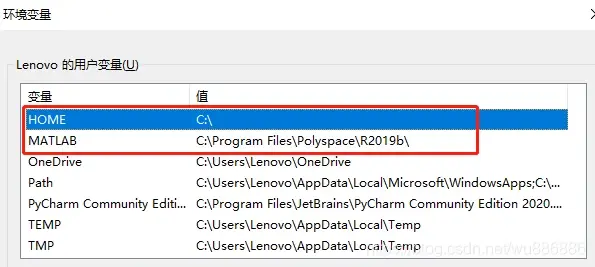

2. 用户变量

同样改成自己的安装路径

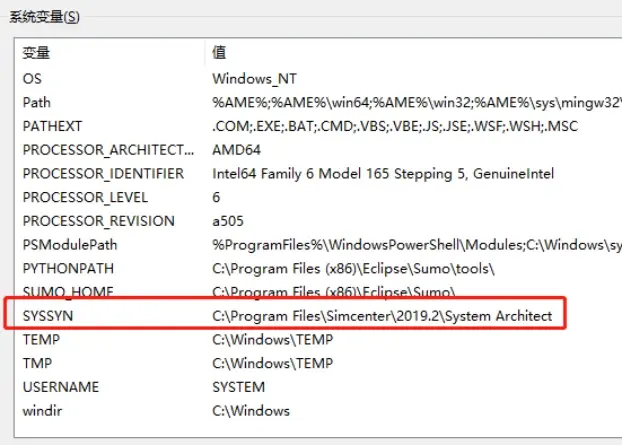

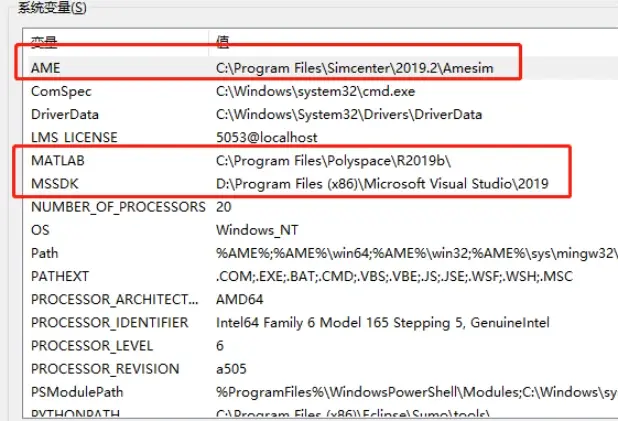

3. 系统变量

不用再说了吧，改成自己的路径

记得一路确定关闭环境变量编辑窗口

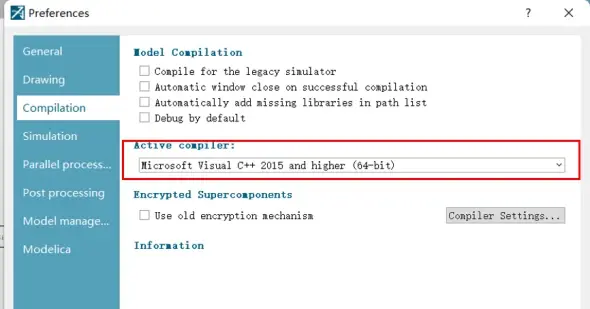

六、 在Amesim 中选择对应版本的VC++作为编译器

Amesim 〉Preferences > Compilation> Microsoft Visual C++，

选择 “MicrosoftVisual C++ 2015 and higher (64-bit )”

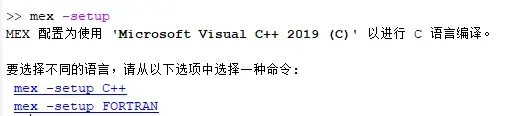

七、 打开matlab，在命令行窗口输入 mex -setup

选择mex -setup c++

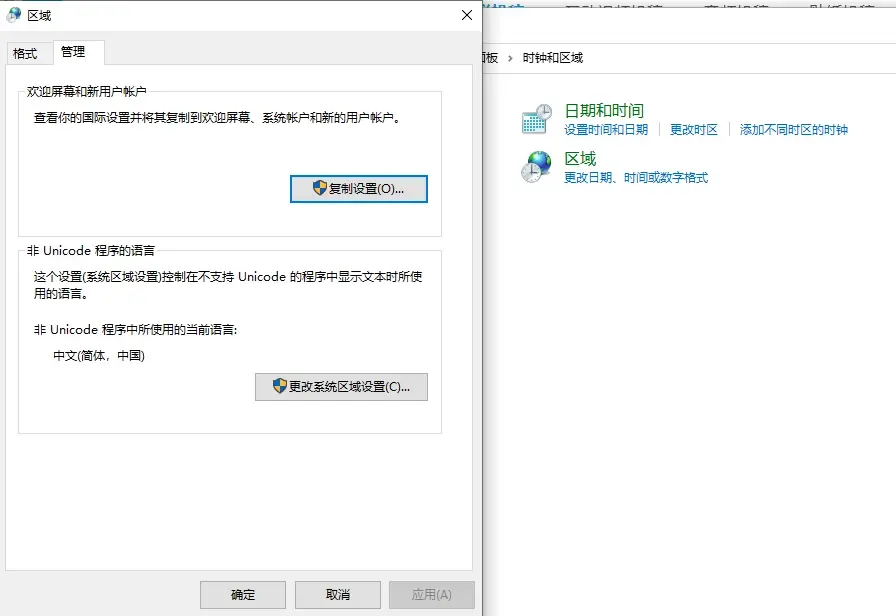

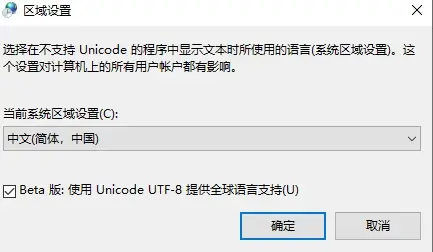

八、 可选：打开控制面板-时钟和区域-更改时间、日期或数字格式-管理-更改系统区域设置

勾选Beta版：使用balabala什么的，点击确定

这步可选，如果不做的话可能一些amesim报错信息会乱码，不做的话问题也不大

以上环境配置完成，重启电脑（玄学加成

附：环境配置测试

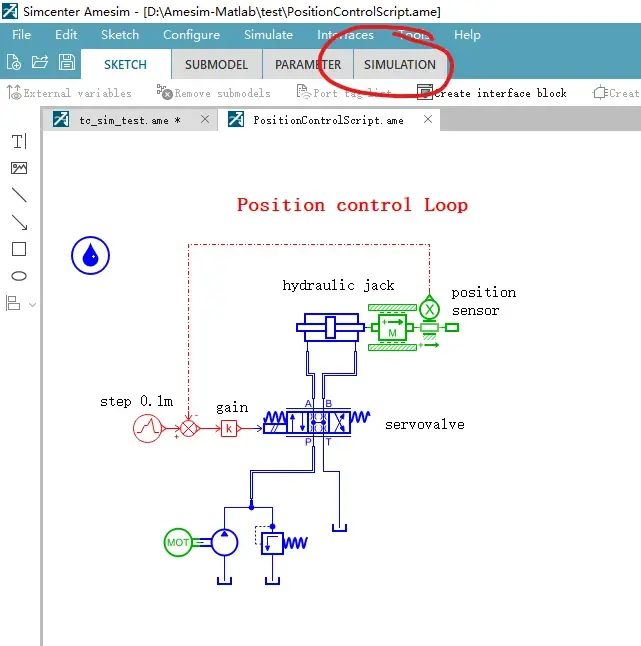

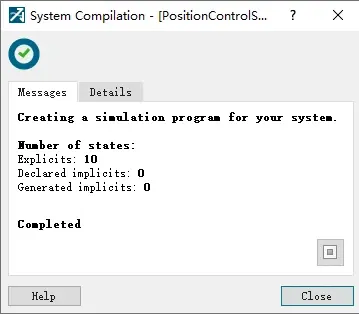

test文件夹下有四个文件，用Amesim打开PositionControlScript.ame，并点击SIMULATION编译；

编译通过说明Amesim没问题

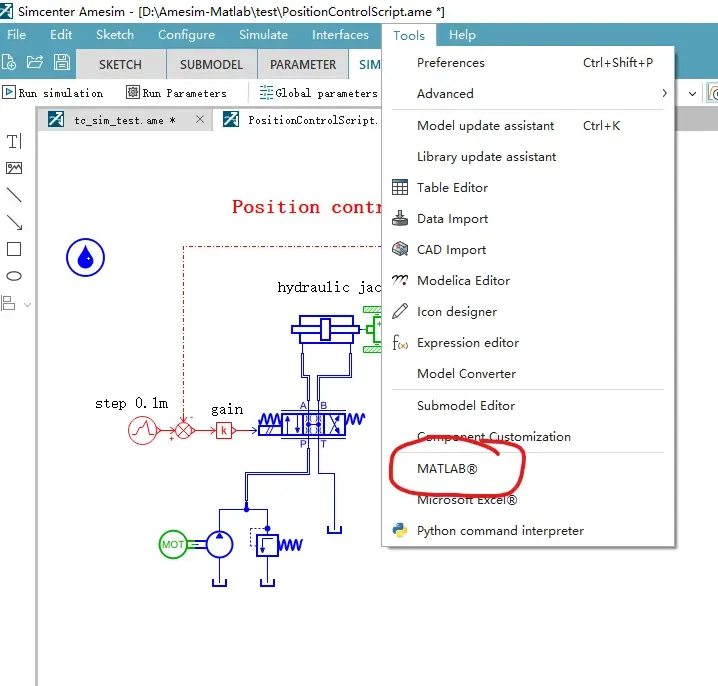

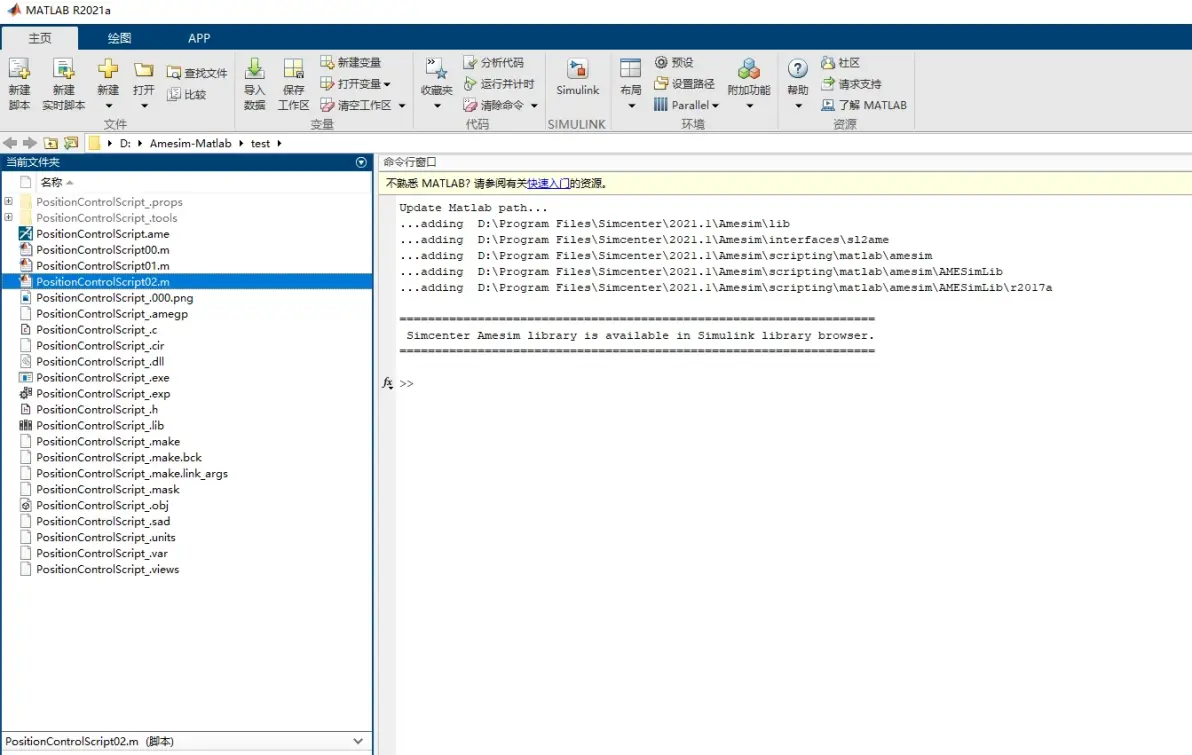

点击Tools-Matlab，打开matlab

在左侧找到PositionControlScript02.m，双击打开，点击上方运行

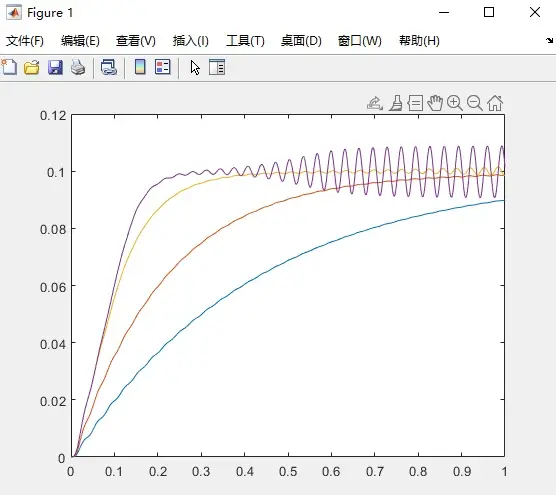

如果出现下图所示曲线则说明环境配置没问题，可以正常运行
