Fluent网格要求：关键要点

网格质量评价标准

正交性

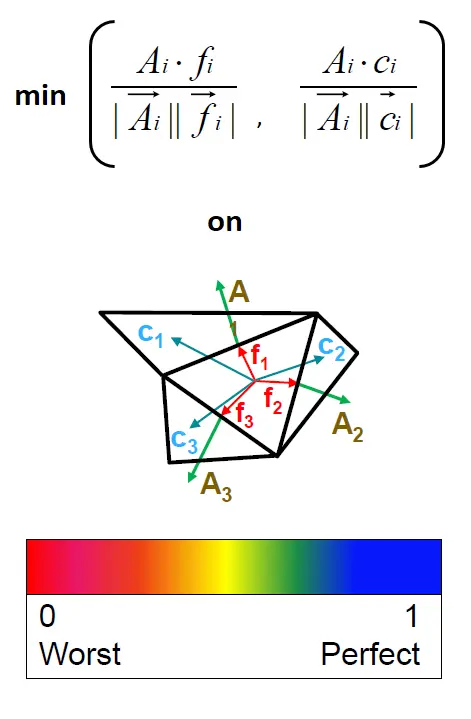

网格正交性的概念与相邻单元面（或相邻单元边）之间的角度与某个最佳角度（取决于相关拓扑）的接近程度有关。下图中的 ANSYS Fluent 中显示了正交性示例。 正交性测量范围从 0（差）到 1（好）。

偏度

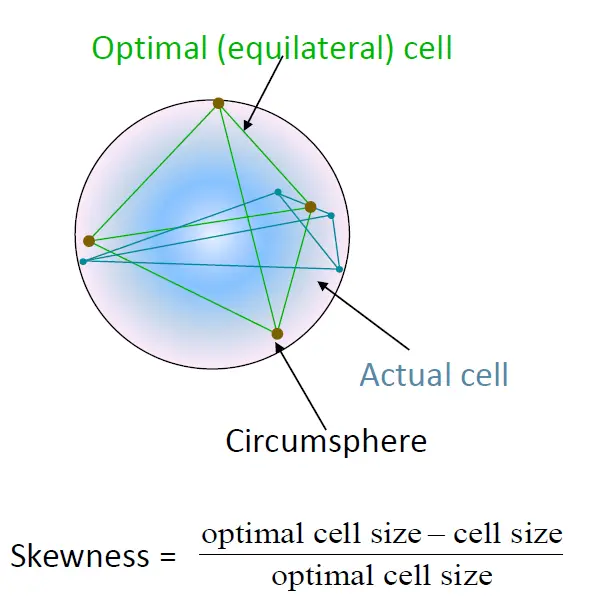

四面体单元的偏度最好通过与最佳（等边）体积的偏差来捕捉：

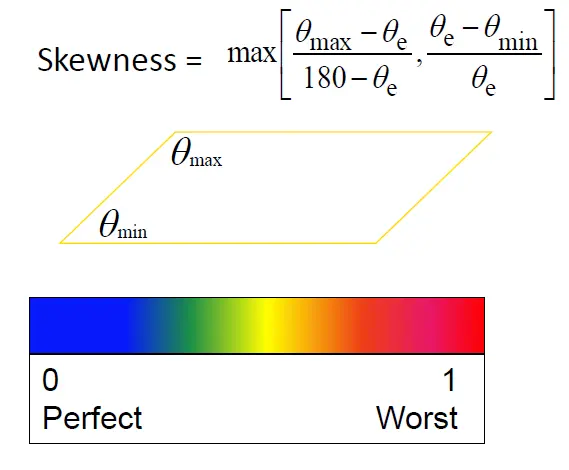

对于所有类型的单元格，它可以根据归一化角度偏差概念通过找到连接单元相对中侧的两条线之间的最小角度来捕获。90 度（tets 为 60）减去找到的最小角度被报告为元素的倾斜。 偏度度量的范围从 0（好）到 1（坏）：

纵横比

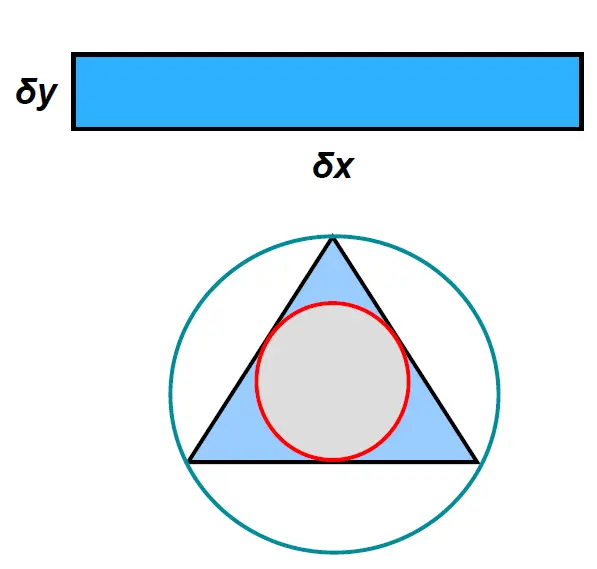

纵横比度量将被定义为 2D 中的长高比或 3D 中外接圆与内切圆的半径比（有时也是面积比：

应该注意的是，靠近固体边界的正交层经常需要高纵横比单元，因此对于这种情况的限制可以放宽。

如上所述，有许多指标，不一定彼此独立，并且无意在帖子中对它们进行详尽的审查，而仅提及大多数商业代码中通常遵循的指标

总结

fluent 网格检查

1、最小网格体积不能为负

2、网格的正交质量大于0.15

3、网格偏度不能高于0.95，最好在0.90以下

3、网格的纵横比应当小于10~100，在没有强烈横向梯度的区域（例如边界层内部）允许存在更大的网格纵横比。
