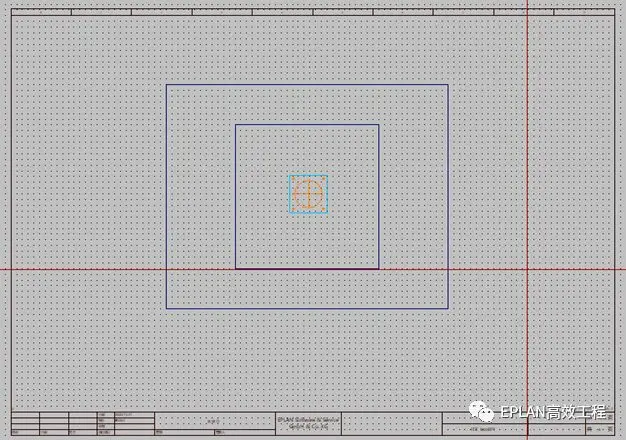

部件信息中有钻孔排列样式这个选项，但是在使用时，一开始会遇到钻孔信息显示不出来的问题，就会怀疑自己做的部件信息对不对，反复检查也正确，按照网上所有的教程操作，流程也都对啊，但是这个信息就是显示不出。网上的流程其实没有问题，指示大部分的流程都缺少了展示关键的一步。这一节就让我们来探究一下是哪一步影响了我们的出图显示效果。
1. 区域大小定义
在插入一个安装板或者其他安装面之后，我们会在导航器中看到这样的几项。我们做3D安装布局的基础条件是有一个安装面，所有的放置都是放在安装面上。所以第一个安装面的信息不可缺少。
但是有另一个信息我们经常会忽略，就是“区域大小”。
定义
“区域大小”定义了生产技术角度的 NC 安装面的尺寸。NC 机器始终从一个零点（NC 机器在该点上等待待加工的面）出发查明待制钻孔和铣削的坐标。因此必须考虑，是否将安装板包括添加部分接通到自动钻孔机或在此前将添加部分移除。通过区域大小通知机器，组件的大小及加工的部分以及机器上待加工面所在位置。
看了半天也没发现什么问题，总体来说就是开孔工艺是为生产服务的，必须给机器一个坐标面。机器会识别这个区域。
但是往官方帮助文件看，就会看到有这个说明：
第1条很关键
区域大小不会自动录入
需要手动定义！
是必须手动定义！
知道了这条关键信息之后，我们来进行操作。
2. 手动放置区域大小
点完区域大小之后，在安装面上出现了四条限制边线，点击一条线，再到合适的位置点击一下，边线会被放置过去。
请注意我的截图，看最下面一行字，这一栏叫信息栏，非常有用，但是也非常容易被忽略。所以根据这条信息，当我们确定好了区域大小之后，按下“空格”结束。
完成之后我们看不到任何变化，但是区域大小就有了。

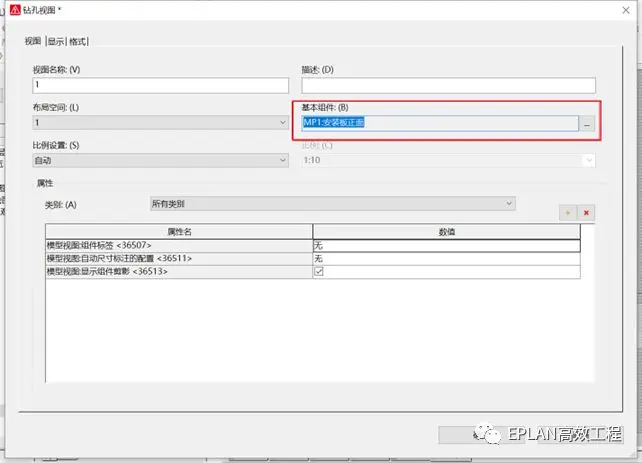

放置元件并插入2D钻孔视图
这样2D钻孔视图就能显示出来了。
