独家分享！132份Ansys ACT二次开发学习资料大放送

导读：ANSYS ACT作为ANSYS系列产品的统一二次开发平台，拥有强大的仿真功能及流程定制化能力，即使不是专业的编程人员，也能为仿真工作流程创建定制化的应用插件，有效解决相关行业企业的独特需求。ANSYS产品支持多个ACT开发的软件模块，包括：电磁、结构、流体和多物理场仿真，详细介绍可以查看往期文章：《ANSYS ACT宝典》带你快速上手仿真向导开发全流程。

一、2套ANSYS ACT精品课

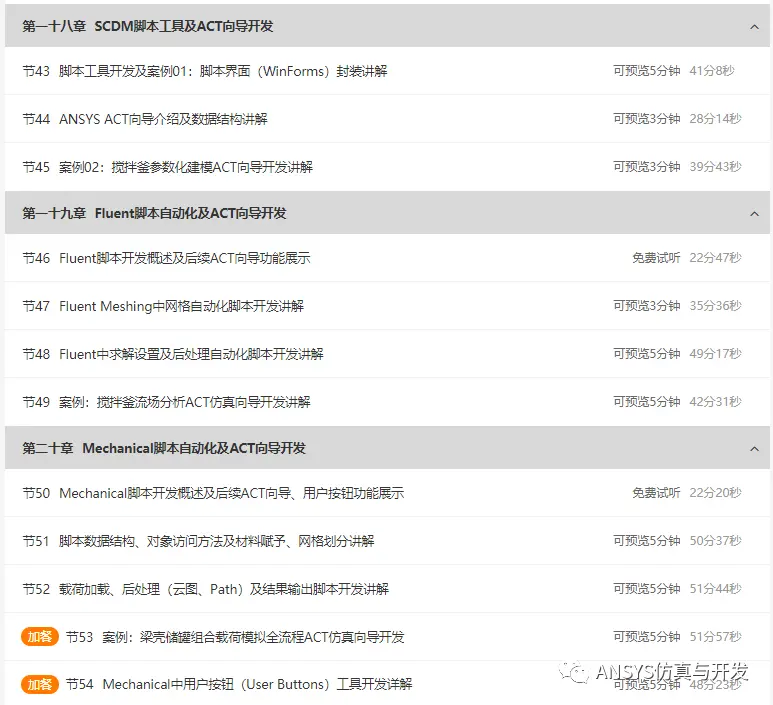

与此同时，我在仿真秀官网和APP上线2期视频课，其中就涵盖了ACT开发的详细介绍。例如《Python语言在ANSYS的应用52讲-掌握SCDM脚本建模及ANSYS二次开发能力》第18~20章中详细讲解了ANSYS SCDM、Fluent、Mechanical中的ACT向导开发。

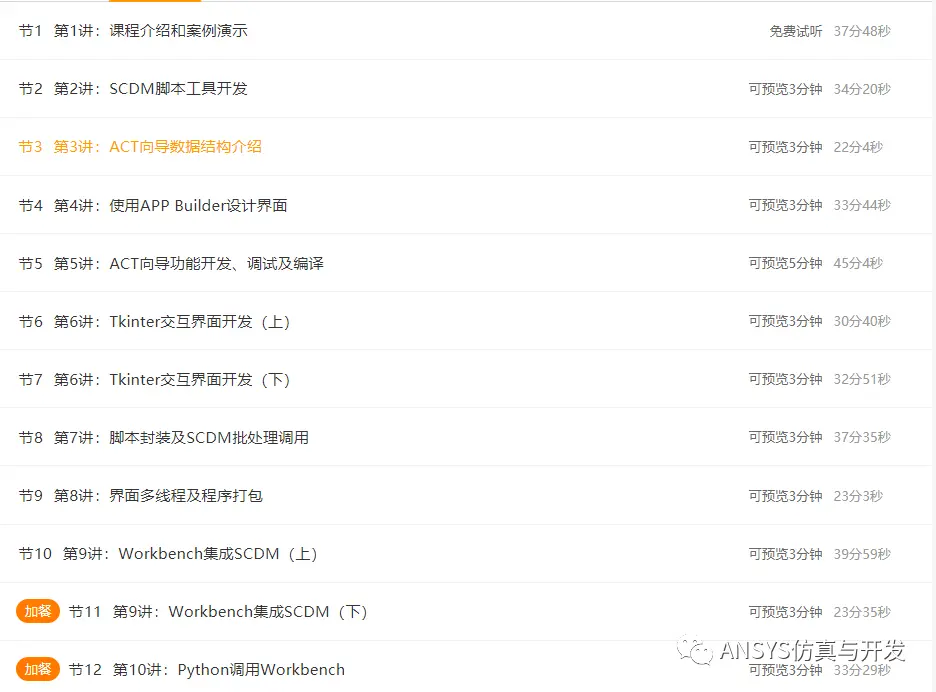

还有《Python语言在ANSYS的应用10讲-掌握SCDM脚本封装及ACT向导开发》课程中以ANSYS SCDM为例，讲解了ANSYS中ACT向导开发、脚本工具、仿真模板开发的通用思路和技术。

二、ANSYS ACT 学习答疑服务

接下里，分享几个vip群用户的困惑，希望对Ansys ACT插件（二次开发）兴趣爱好者和行业应用者有所帮助。

1、小田老师好，确定点的坐标，没有极坐标系吗？

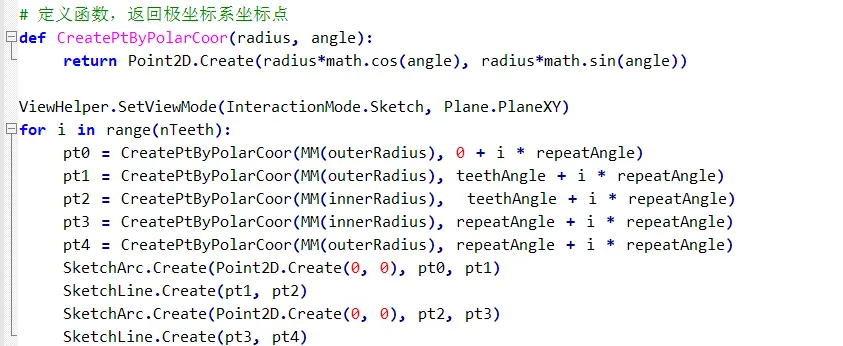

小田老师：SCDM脚本中没有极坐标这个概念的，虽然界面操作提供极坐标定位方式，但反应到脚本也就是坐标，比如说极角θ，极径r，对应的坐标就是： Point2D.Create(r*math.cos(θ), r*math.sin(θ))定义一个转换函数，极坐标输入时调用。

例：WS10.1_CreateAGearPolqr.py

2、@小田老师，如何在Mechanical界面使用workbench脚本？

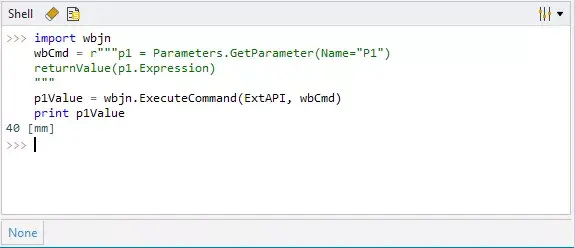

小田老师：@&&&，可以在Mechanical脚本中使用wbjn模块下的ExecuteCommand方法向Workbench发送脚本；如果需要返回值，使用returnValue方法返回。

可以参考以下示例；另外在课程《SCDM脚本建模及ANSYS二次开发》的第54讲，我详细介绍过，演示如何在Mechanical中创建材料，需要朋友去观看。

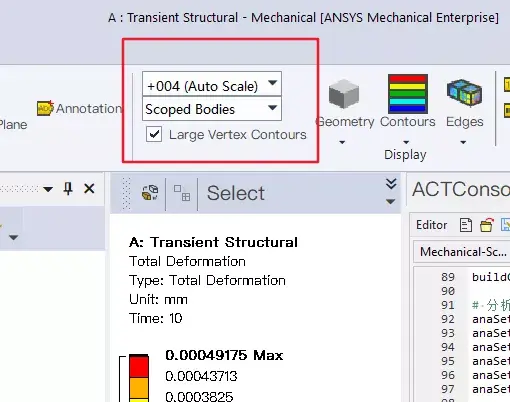

3、@小田老师老师，这个变形比例有啥办法能控制吗？

小田老师：：这个需要用Jscript脚本控制，代码如下，更改“[1]”中参数实现不同的效果：

4、小田老师好，@小田老师好！SCDM脚本中有相对坐标的概念吗？ 小田老师：有的，就是矢量Vector，我在案例中有演示pt1 = Point.Create(0, 1, 0) #Point(0,1,0) pt2 = pt1 + Vector.Create(1, 0, 1) # Point(1, 1,1)两点之间可以确定一个向量Vector，就代表二者的相对位置

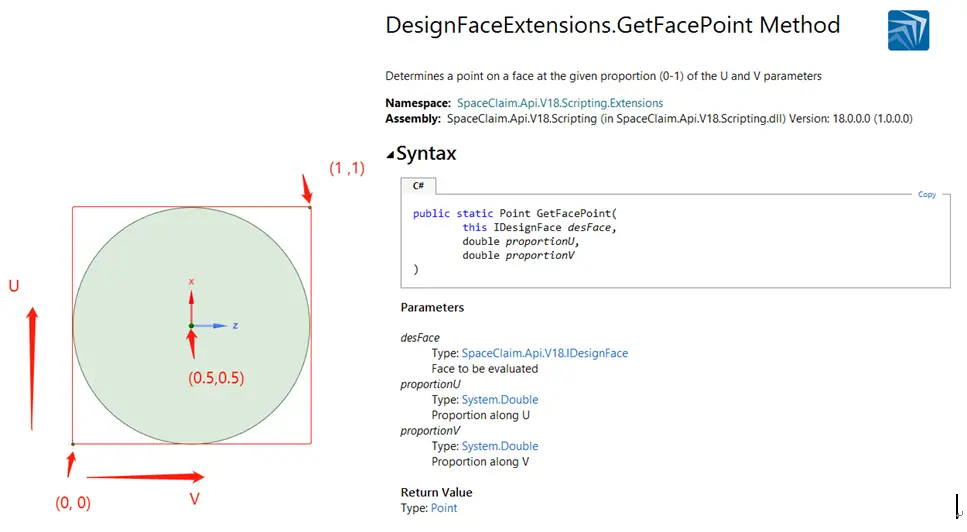

5、老师好，GetFaceNormal(0.5, 0.5)方法中，0.5,0.5对应就是三维的x，y坐标吧？小田老师：不是的，上面0.5,0.5对应的是面的中心位置，这个概念有些难理解，我来解释下。分割是基于面的，用规则的长方体，对应着Box，包裹着面，然后沿着边创建一个U，V的坐标系，单位坐标系，通过给定U，V值分割面。具体的分割规则，你们可以尝试研究下，可以通过DesignFace.GetFacePoint扩展方法，通过传进参数不同，看看这个坐标系怎么确定的。通常如果不是复杂曲面的话，因为曲面不同位置处的曲率不一样，对应的法向量值也会不一样，所有可以通过给定U，V值可得到，但是通常对于平面来说，各处法向量都是一致的，所以取最典型中点的就可以判断了。

以上内容是我的2套精品课订阅用户部分问题，希望对大家有所帮助，其他模块软件仿真与二次开发内容我正在筹划中。接下来给大家分享ANSYS ACT 学习资料包。

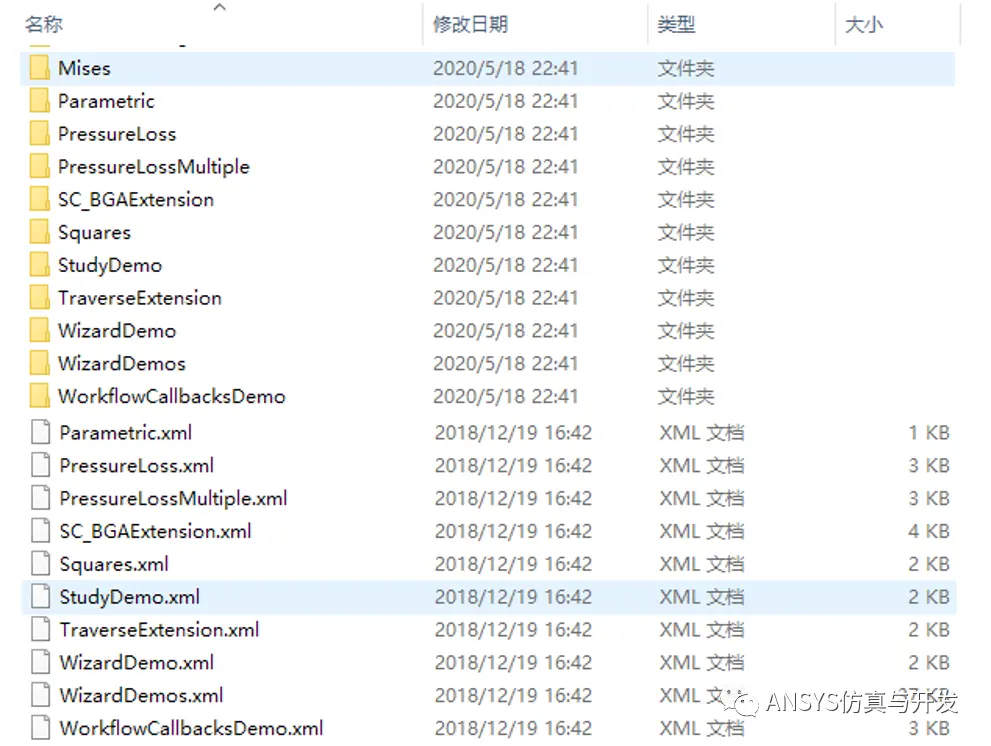

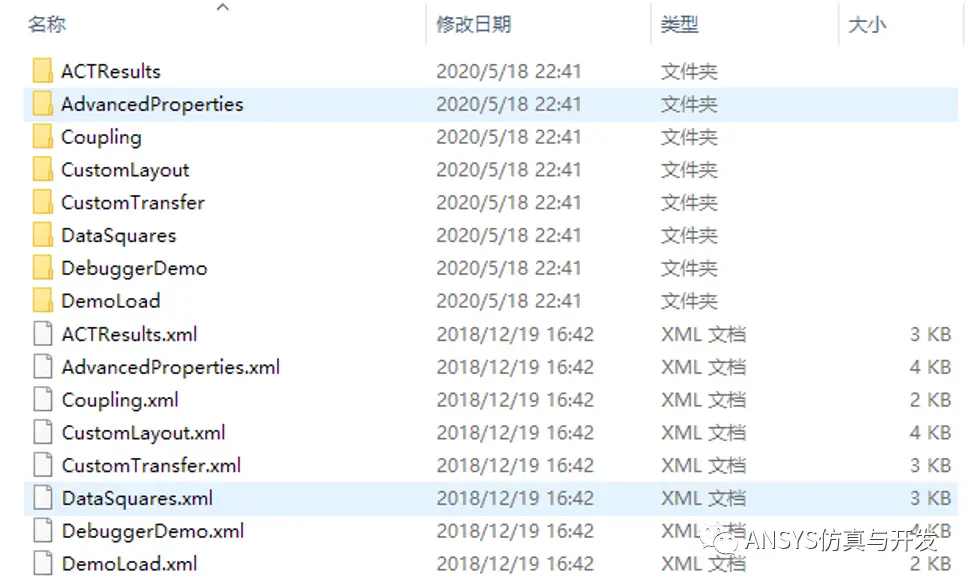

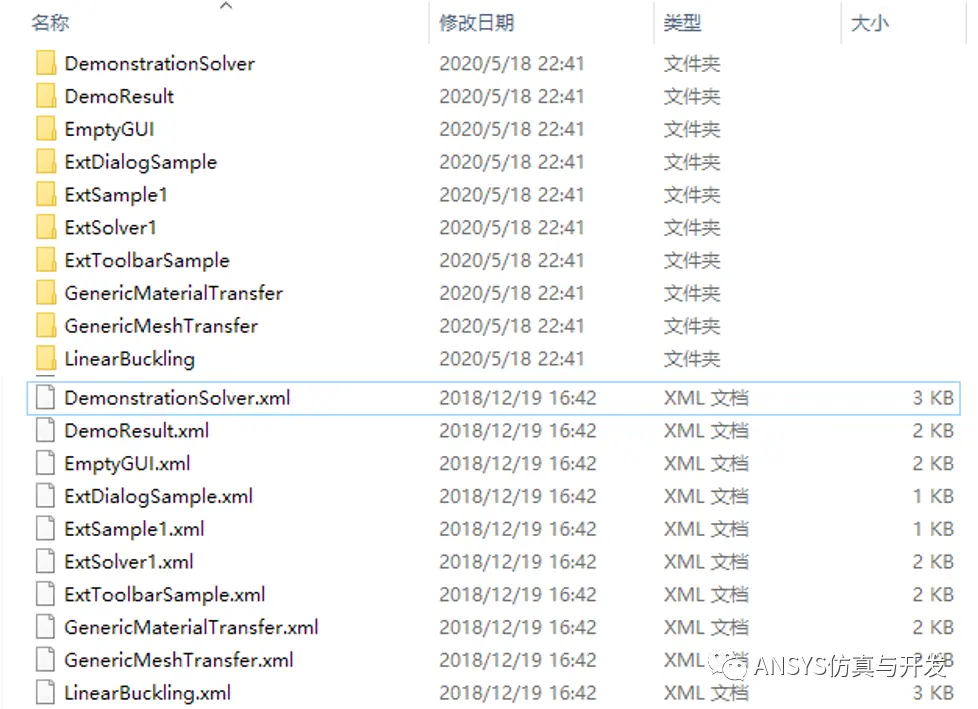

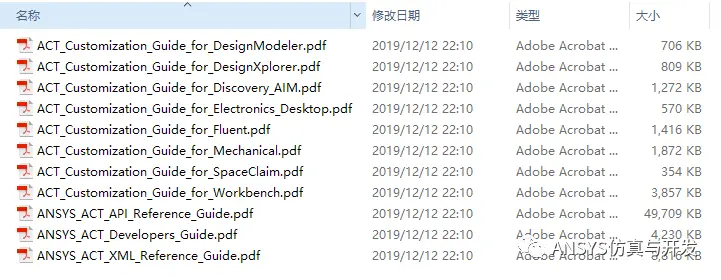

三、ANSYS ACT 学习资料包

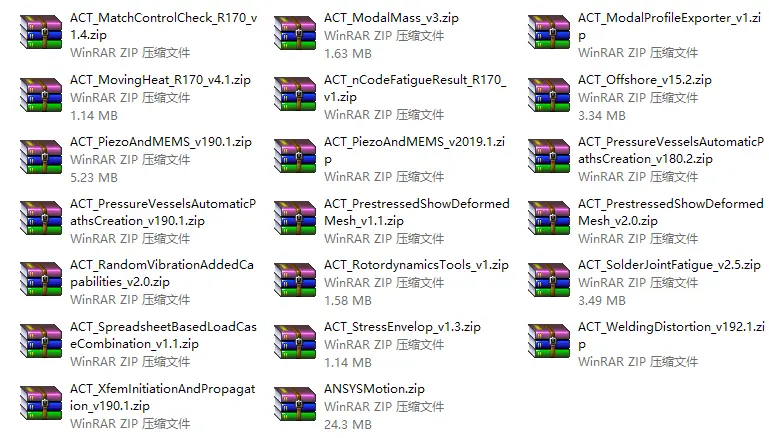

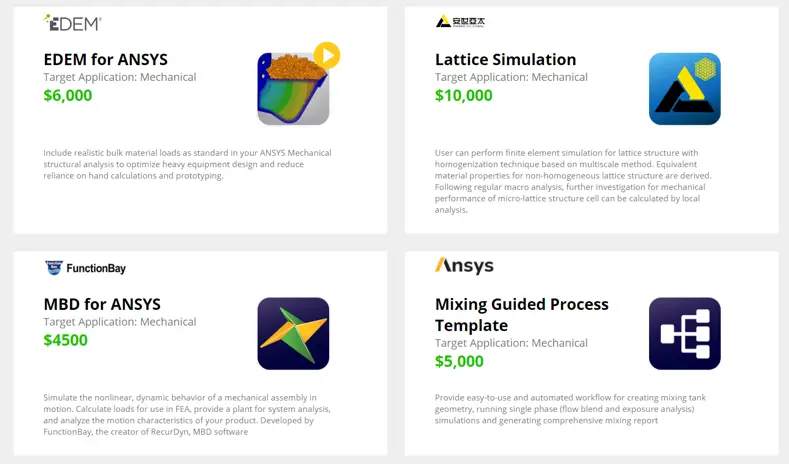

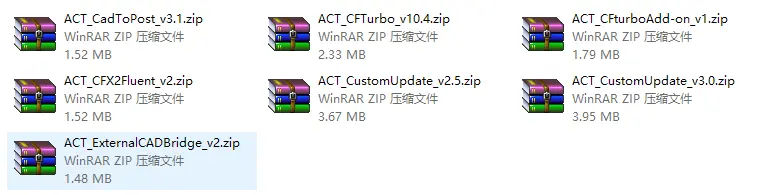

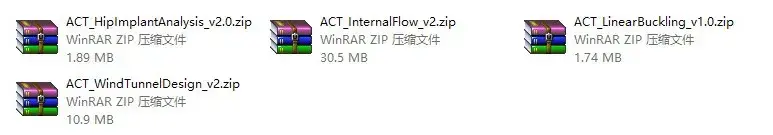

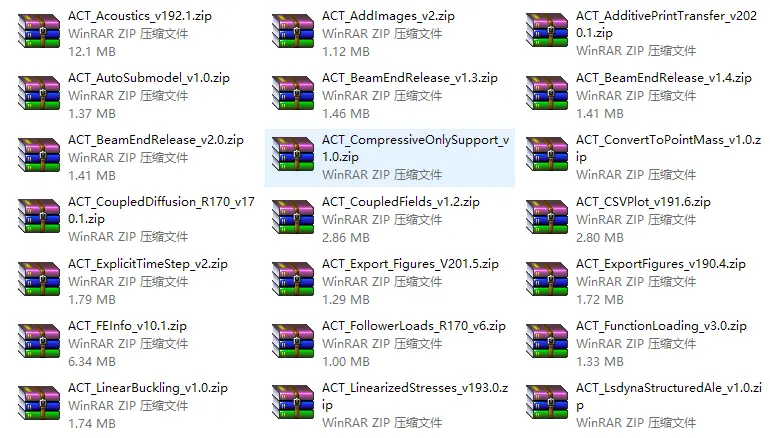

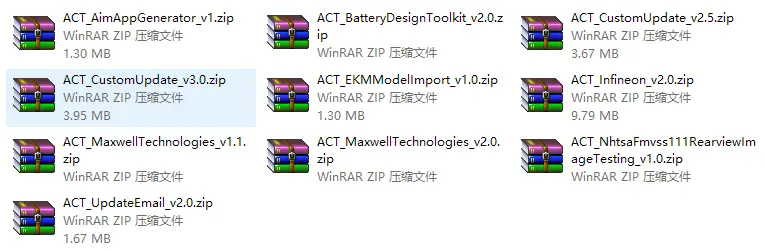

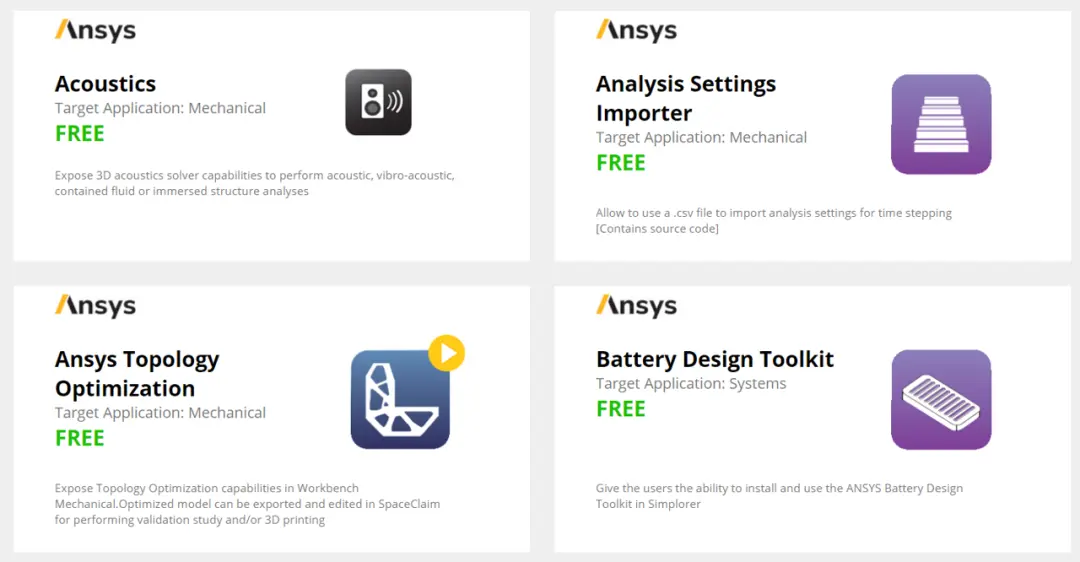

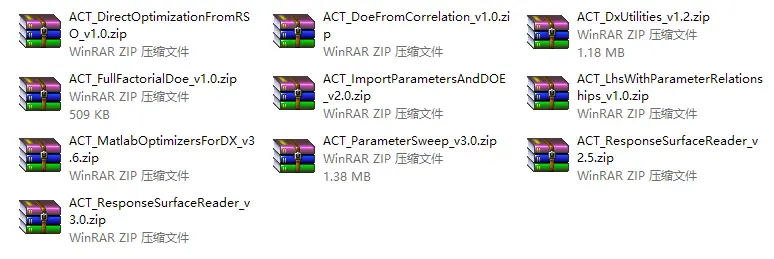

1、ANSYS ACT插件合集使用ANSYS ACT插件可以对软件自身功能进行扩展，能极大提高工作效率。常见的插件比如：用于结构仿真中的Acoustic、Topology Optimization，电磁仿真中的ETK工具包等。在 ANSYS应用商店里可以找到丰富的ACT插件，但价格动辄上千刀。
