Autodesk Alias黄金法则：创建优质CV曲线

注意CV点的点流

一个光顺和有规律的CV曲线，将确保你的曲线有：

• 光顺，不出现不必要的‘扭结’。
• 良好的曲率，曲率连续变化。
• 没有不必要的弯曲-其中曲率从凹面切换到凸的。

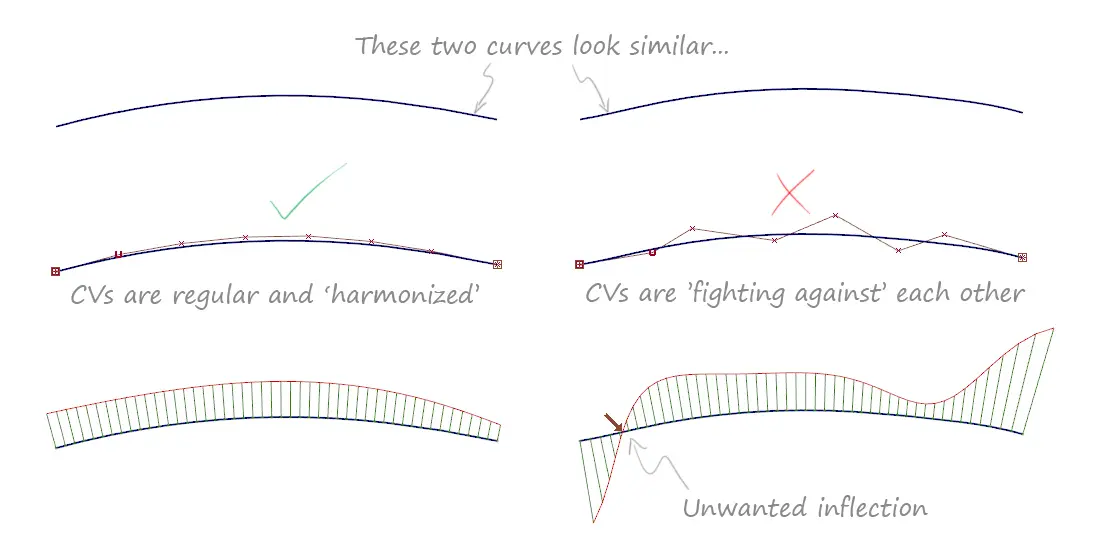

      大多数用户可以简单地用眼睛来判断CV点和CV跨度是“有规律和有纪律的”。以下是一些例子：

应用规则

      确保CV点良好流动的最简单的方法是从一条只有很少CV点的曲线开始，例如单跨2或3度，试着与您的设计相匹配，并且只逐步增加CVs的数量，直到您得到足够多的CVs以达到您想要的形状为止。

违反规则

      如果你是创造表面来代表自然或非工程形状，如织物，那么有一个随意的CV点布局可以帮助给它一个有机的外观。

理论与实践

CV点流

      “CV点流”可以定义为所有CV点之间的关系，从一个CV点到下一个CV点。特别地，我们将查看两个变量：间距在每一份CV点和距离曲线或曲面上的每一份CV点。

间距(CV点跨距长度)

     CV点之间的相对间距应平稳变化。如果我们测量相邻CV点之间的距离，并将其绘制到一个图表上，我们就会期望这些值以下列方式之一改变：

• 常量
• 渐增
• 逐渐减少

如果数值的增加和下降不稳定，那么这可以说是差的‘CV点流’。

距离(与曲线的CV)

当你沿着曲线行进时，简历与曲线之间的距离也应该是平稳变化的。

曲率

      当曲线从“正”转向“负”曲率时，就会发生拐点。

当你打算将它们作为设计的一部分来创建时，变形是很好的。然而，忽然的变化可能是个问题，会造成不好的突出现象。这些可以发生在你选择的曲线位置，或可以创建一些自动工具在软件内曲线和曲面创建。

通过使用“评估”>“曲线曲率”和选择拐点显示，可以通过应用曲率梳来突出显示拐点。

不良拐点

       有时，CV点会互相“对抗”以达到某种形状，而无意中的变化也会产生。一定要注意“ZIGG-ZAG”的CV点，并用曲率梳状图检查结果。

减少锯齿的一种方法是降低到2或3的程度，然后再把它增加到任何必要的程度。
