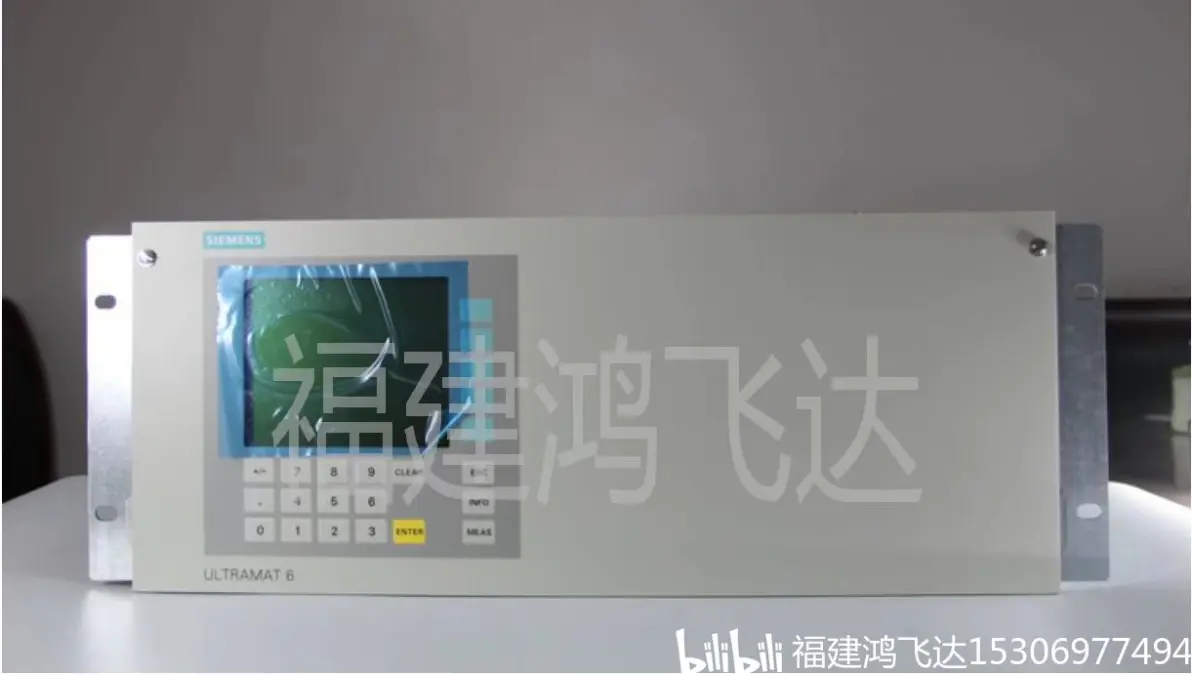

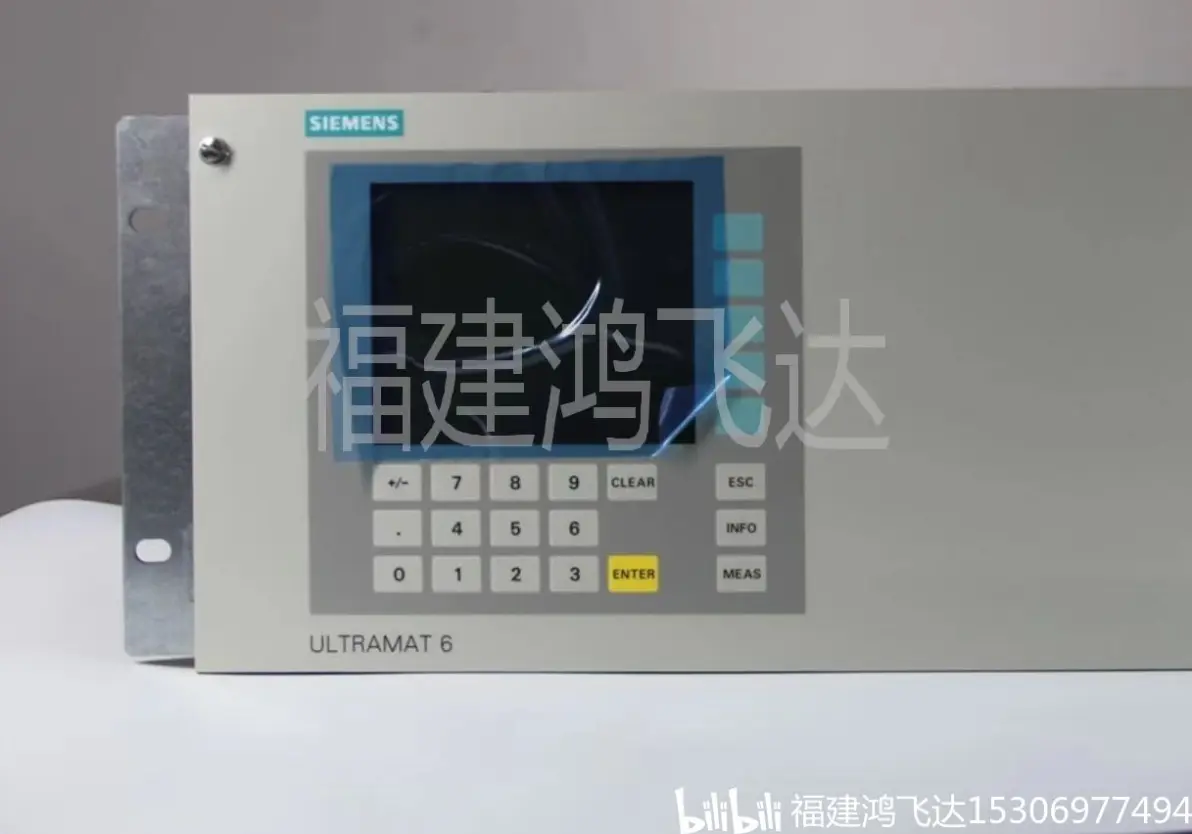

SIEMENS CEMS烟气分析仪7MB2335-0DE00-3AA1的特性与应用

阅读数 101

著作权

1 西门子CEMS概况

1.1 系统简介

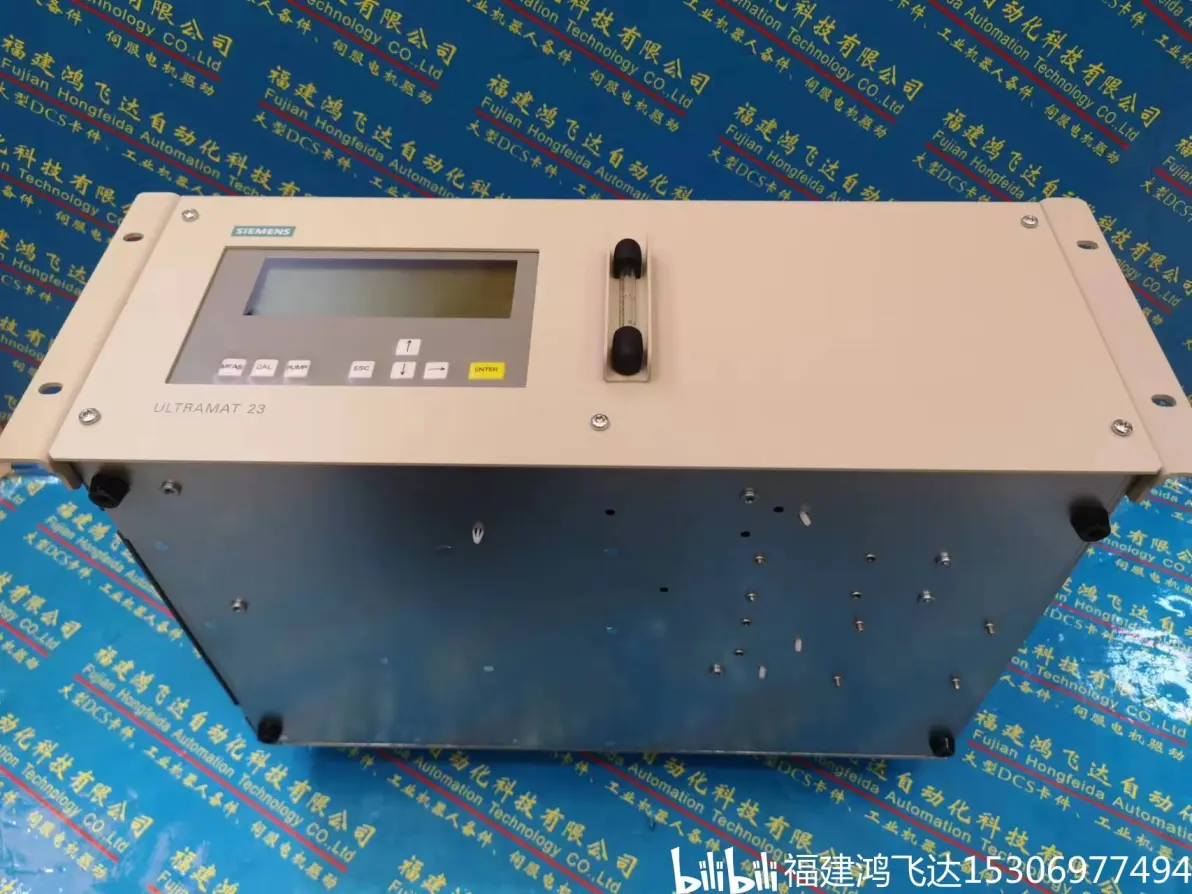

京隆发电公司2×600 MW机组共安装4套西门子CEMS（1号机组FGD 2套，2号机组FGD 2套），型号为SCS-900。该系统主要由烟气、SO2、NOx 分析系统，O2含量分析系统，颗粒物分析系统，烟气流量分析系统（包括烟气压力和温度检测）和数据采集、处理和控制系统等组成。其中CEMS的核心部分 —— 气体分析仪为西门子公司生产，型号为 ULTRAMAT 23；状态和数据处理核心部分为西门子公司产生的S7-200可编程控制器（PLC）；数据采集处理采用北京雪迪龙科技股份有限公司设计的 PAS-DAS系统。

CEMS主要由在线环境监测仪器和计算机数据采集处理软件2部分组成，实现对锅炉烟气中烟尘、 SO2等污染物的连续监测，并完成对环境污染物数据的报表处理和数据传输。烟气连续监测的数据采集和数据处理软件可实时显示整套烟气监测系统的各项污染物参数的数值和整套系统的运行状况，直观看出烟气的排放污染物质量浓度，并根据有关标准和方法对数据进行筛选计算和统计，按照环保报表的格式自动生成日报表、月报表及年报表。

1.2 测量原理及方法

SO2、NO、O2 采用直接抽取加热法采样，其中 SO2、NO采用NRIR不分光红外法进行测量；烟气中的O2采用电化学法进行测量；颗粒物采用激光后散射法进行测量；烟气流量采用皮托管差压法进行测量；烟气压力采用扩散硅法进行测量；烟气温度采用热电阻进行测量[2]。

1.3 系统流程

CEMS流程示意图如图 1所示。烟道中的烟气经过取样探头和电加热采样管线由取样泵抽取，经一级制冷、保护过滤器、三通电磁阀、二级制冷、取样泵、手动切换阀、疏水过滤器，最终进入气体分析仪，气体分析仪将分析完的烟气排至户外。

图中：SP—取样探头；A11—制冷器；A1—气体分析仪； M11、M12—蠕动泵；SV1、SV14、Y1—电磁阀；FP1—保护过滤器；M1—取样泵；V1—手动切换阀；RV1、RV2—防腐针阀； WF—疏水过滤器；CY—储液罐；AF—空气过滤器；TK—储气罐

图 1 CEMS流程示意图

气体分析仪将测出的SO2、NO、O2 信号转换为 4～20 mA电流信号送至PLC，PLC对CEMS信号进行处理，同时将各种信号和状态送至脱硫DCS控制系统和CEMS监控小间的PAS-DAS主控站。数据采集仪从该主控站获取相关数据送至盟（市）级和自治区级环保部门。

制冷器将烟气中携带的水冷凝后，排入气体分析仪控制柜外的储液罐。

气体分析仪自动标零时，空气通过空气过滤器、针型阀、三通电磁阀、二级制冷、取样泵、手动切换阀、疏水过滤器、最终进入气体分析仪。

气体分析仪手动通入标准气体校准时，标准位气体经手动切换阀、疏水过滤器，最终进入气体分析仪。
