Blender中使用Freestyle从3D模型生成2D工程图教程

我是从CATIA转用Blender的，CATIA的功能强大全面，可以由3D模型直接导出工程制图，就是CATIA的使用频率远低于我电脑重装系统的频率，每次安装都是个大工程。 这一点上Blender就好多了，完全不用安装，换系统都一样用。就是功能方面Blender重在3D建模和动画方面，没有我需要用的工程制图模块。一番搜索，油管上找到一个用freestyle插件实现的视频教程，不过是针对2.8以前的版本的，2.8+的版本界面变化蛮大的，需要一番摸索...

Blender 2.8+中freestyle的基本操作

上图是freestyle在2.8+的Blender中的基本操作演示 下面是基于2.8-版的Blender中，用freestyle导出2D工程图的操作演示视频教程

07:06

Blender中由3D模型创建2D草图

960观看 0弹幕

二者结合起来就能在2.8+的Blender下导出工程制图了。

补充

操作演示视频中开始就直接是四个视角，不清楚原作者怎么实现的，我用Shift+D复制了四个模型，摆动到合适的角度，添加正交相机实现

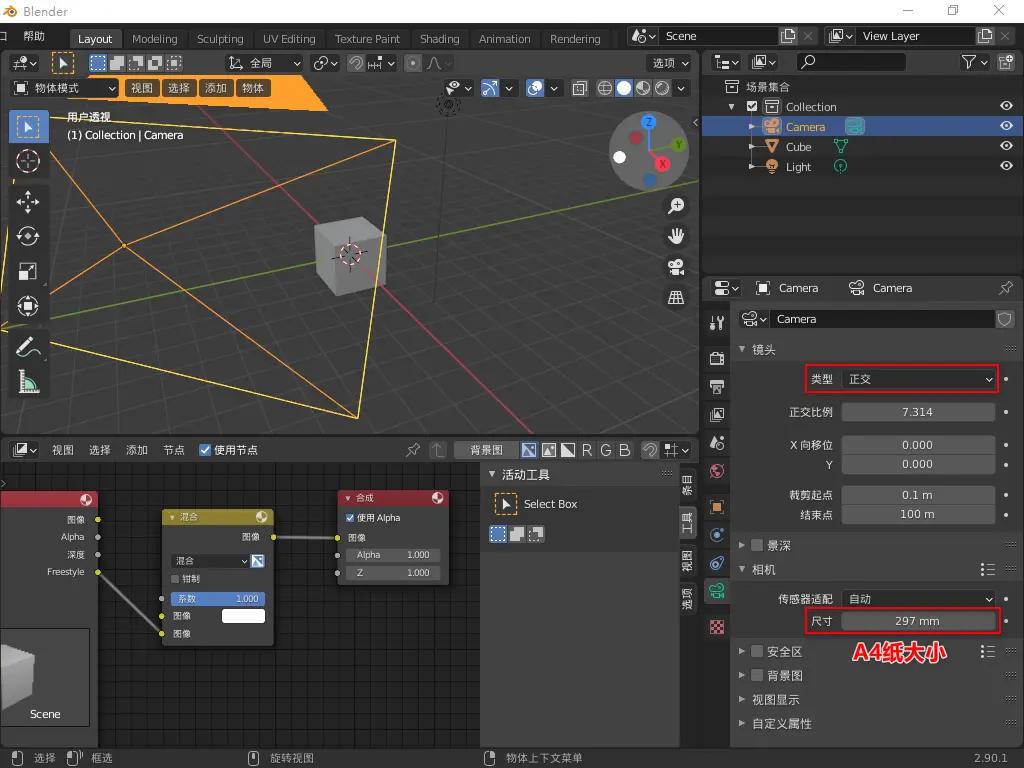

相机设置

确定了纸张大小，图片分辨率根据需要的DPI计算得到。

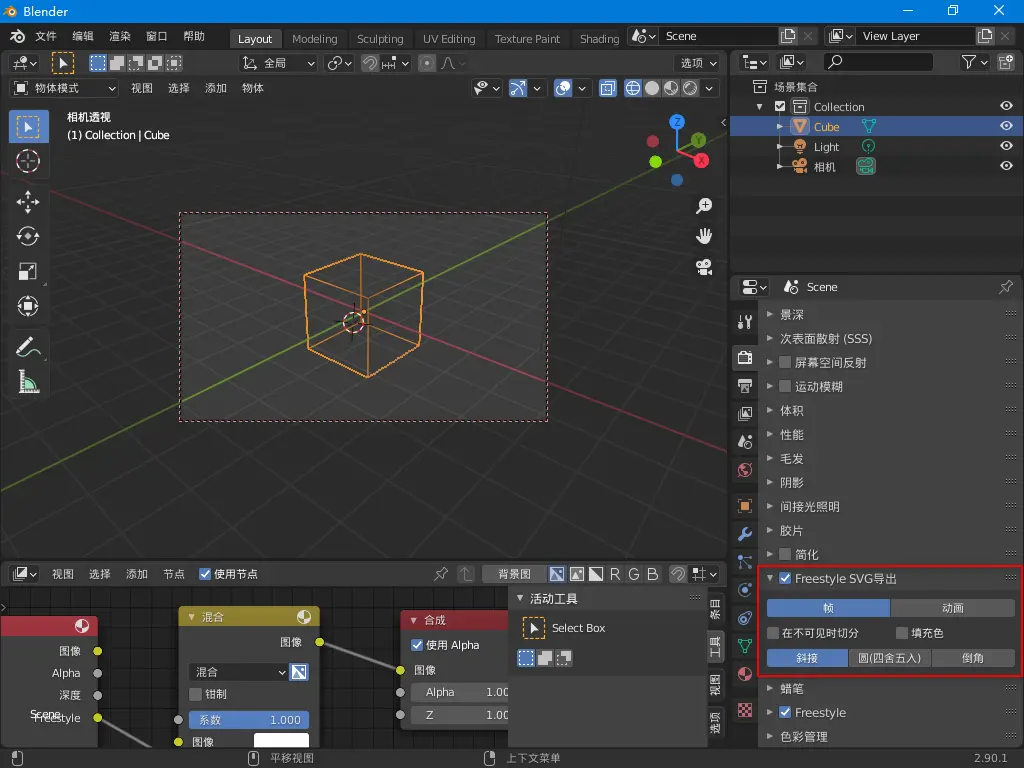

freesytle输出SVG矢量图

勾选后保持默认设置即可

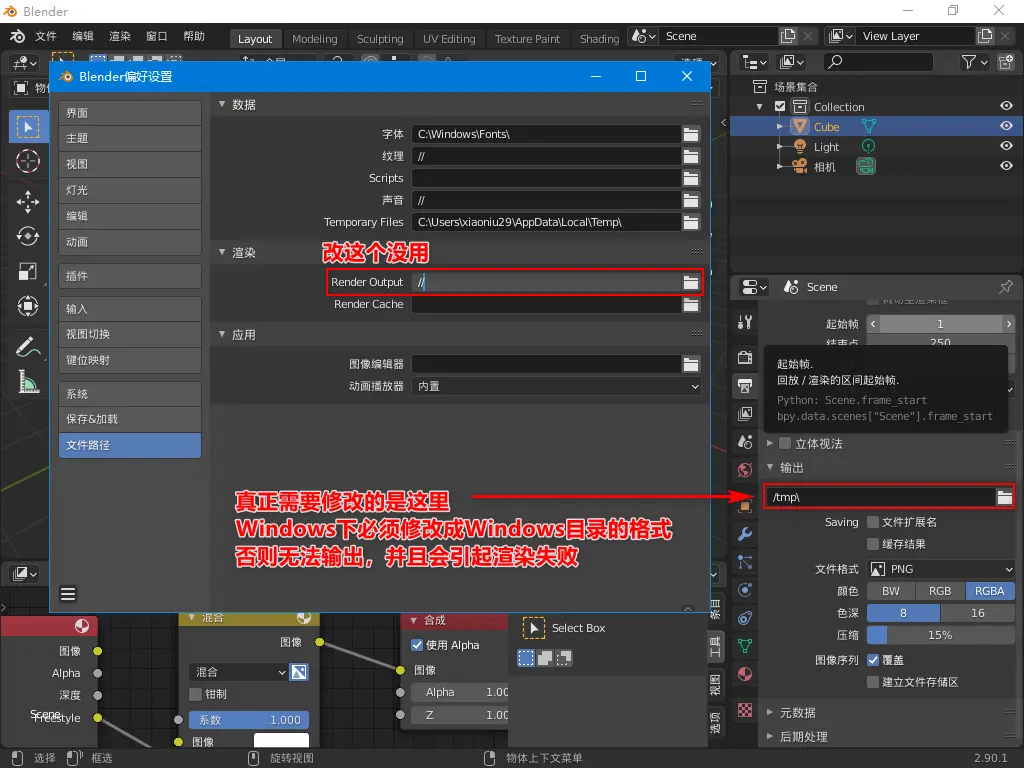

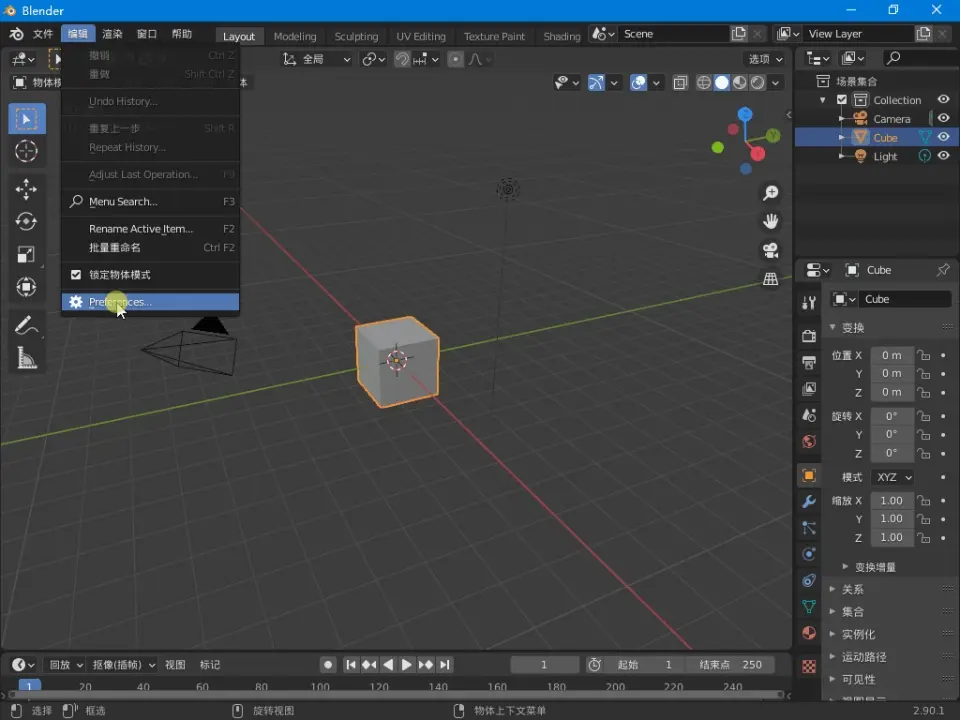

输出路径设置

如上两图设置之后，渲染的同时会在所选路径中生成SVG矢量图文件。
