揭秘：CATIA中实时跟踪机械手的实现原理

前两天，Up发了这么一段视频：

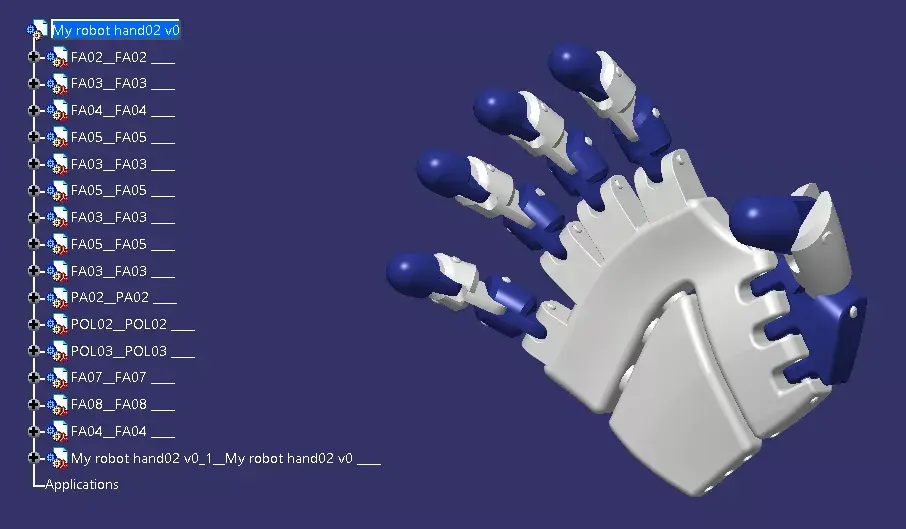

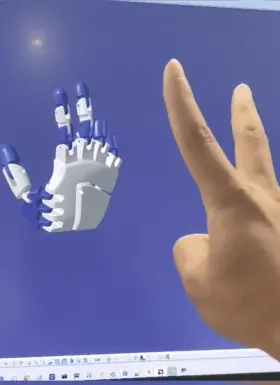

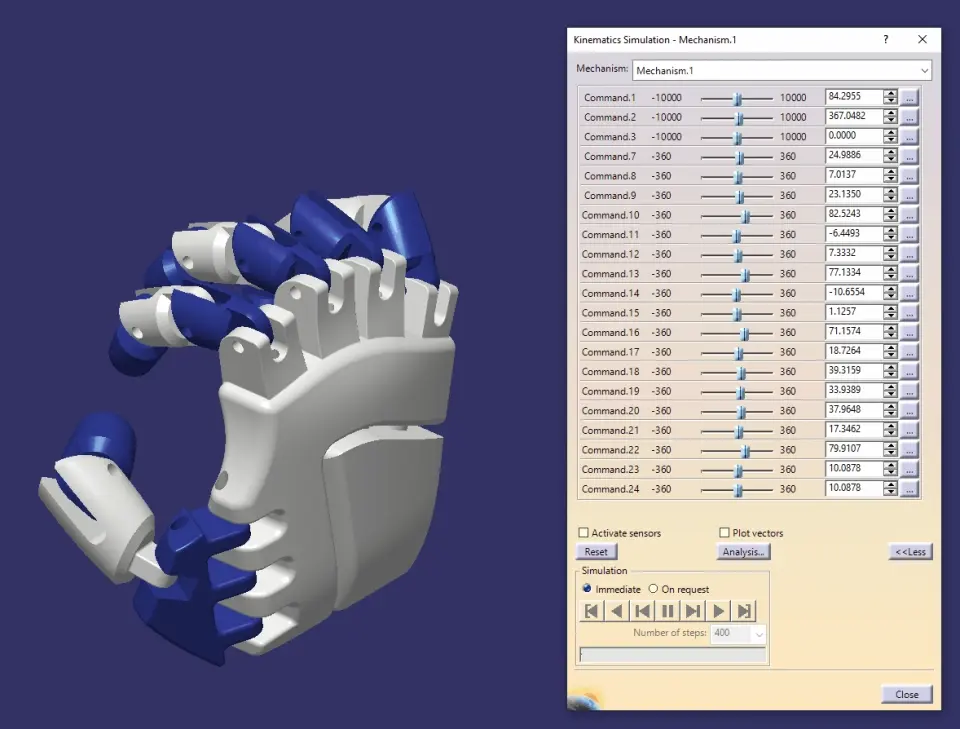

CATIA机械手模型实时跟踪手部动作

视频发出之后，收到很多反馈，比如：

我怀疑屏幕里放的是录像
你的手上有传感器吧
xxx软件也能实现
……

但更多的小伙伴，还是对此表示出极大的兴趣，希望了解它背后的原理。所以今天，Up特意再写一篇文章，简述一下上面动图演示的效果是如何实现的。

其实，Up发的视频下面，已经有这么一段文字描述：

摄像头采集手部画面，通过计算机视觉相关算法，得到手部landmarks信息。对该信息处理计算，进而控制catia中的模型进行相应的运动。

今天的文章，便是在上述内容的基础上详细展开。

先说下前提，我们的代码都是在Python环境下编写的。原因很简单，我们可以站在巨人的肩膀上，直接pip安装很多现成的库，借助其中的函数，来实现我们需求的功能。

cut-off

第一部分图像采集

我们的原理是通过计算机视觉的相关算法，去计算、分析、提取一张图片里的信息。

所以第一步，就是给它一张图片！

当然，你可以拍一张手的静态照片，输入给它。

但我们需要一个动态的跟踪效果，所以，这里我们使用 opencv 这个库来通过摄像头采集图像。

请不要纠结图像与视频的区别，因为，视频的本质就是一帧一帧的图。

至于python里用opencv通过摄像头采集画面并显示，网上已经有无数的教程，这里不再赘述，仅给出关键代码。

import cv2 cap=cv2.VideoCapture(0) while True: success,img=cap.read() cv2.imshow('Image', img) cv2.waitKey(1)

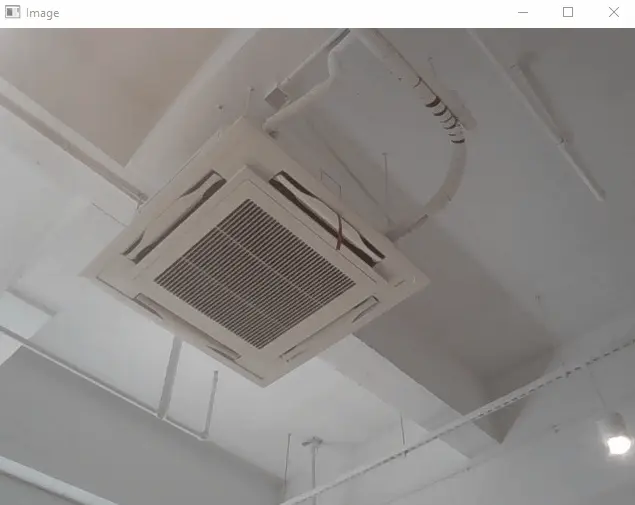

通过上述代码，我们即可实现下面动图所示的效果。

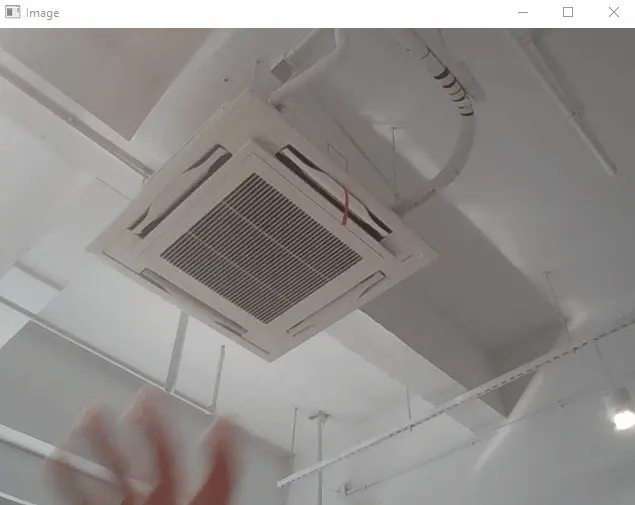

Python中通过摄像头捕捉画面

cut-off

第二部分图像分析

现在，对于视频里的每一帧，我们相当于已经有了包含一只手的图片。那么如何通过图片，分析出这只手的信息呢？

我们继续踩着“巨人”的肩部往上爬！这里，我们要用到一个叫 mediapipe 的库。如同你使用手机发微信刷短视频，无需了解内部的芯片工作原理，我们也无需知道这个库里面的算法，直接调用它的函数，即可从一张图片中提取出手的信息。

import mediapipe as mp mpHands=mp.solutions.hands hands=mpHands.Hands() mpDraw=mp.solutions.drawing_utils imgRGB=cv2.cvtColor(img,cv2.COLOR_BGR2RGB) results=hands.process(imgRGB)

但问题是，从img对象里得到的这个results是个啥，我们不得而知。别着急，一步一步来。

首先，我们可以用 mediapipe 库里的 draw_landmarks，将得到的结果画在输出的图像上。

mpDraw = mp.solutions.drawing_utils for handLms in results.multi_hand_landmarks: mpDraw.draw_landmarks(img, handLms, mpHands.HAND_CONNECTIONS)

将上述几段代码整合起来，我们便可以得到下面的效果。

将手部landmark信息体现在画面中

但这个输出结果，只是视觉上让我们直观地感受到了：程序捕捉到了手！我们如果想进一步计算分析，还是要从结果中拿到数据的。

事实上，如果你print一下 handLms.landmark 对象的话：

print(handLms.landmark)

你会得到这样的输出结果——一组包含21个xyz坐标的数据。

[x: 0.4078216850757599 y: 1.1648612022399902 z: 3.967853672293131e-07 , x: 0.44470182061195374 y: 1.1646361351013184 z: -0.030627014115452766 , x: 0.47610029578208923

y: 1.1487294435501099

…………

z: -0.05056781694293022]

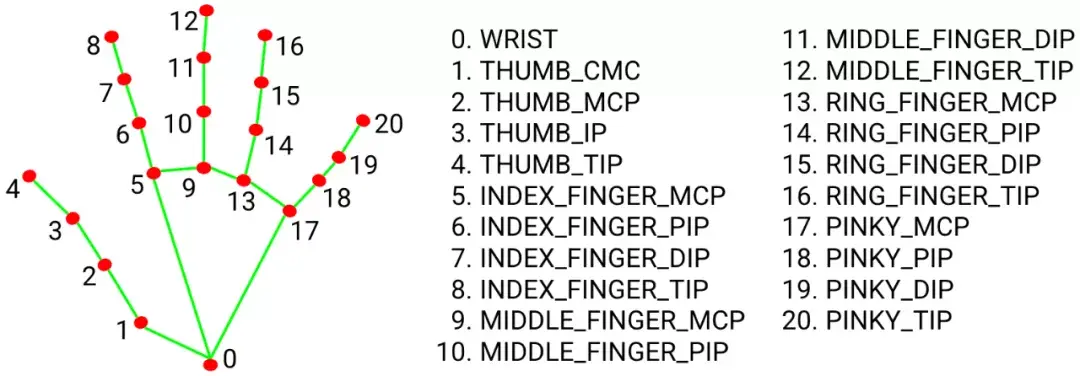

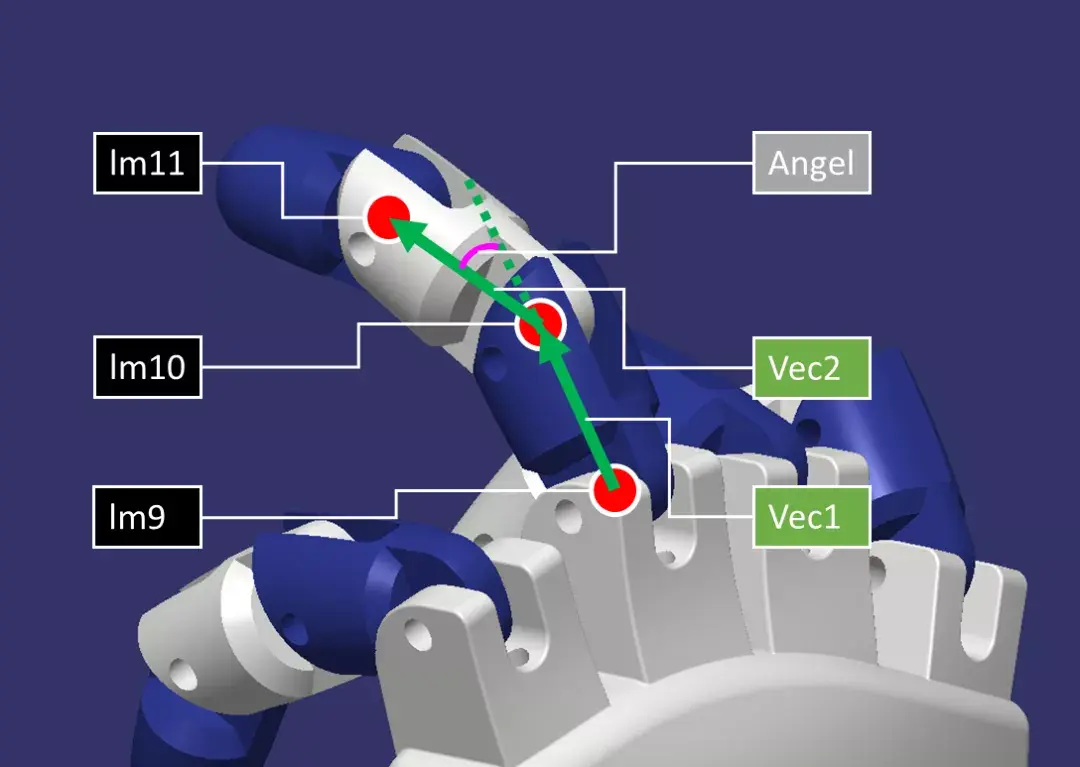

其实，这些数据，对应的就是手部的一些关键点的信息，这些关键点，也就是我们前面反复提到的landmark。
