高速铣削的一般特征

• 提高生产率
• 改善工件的加工精度和表面质量
• 实现整体结构零件的加工
• 有利于使用较小的刀具加工
• 有利于加工薄壁零件和高强度、高硬度脆性材料

高速加工编程时主要关心的问题

由于高速加工中心具有前视或预览功能，在刀具需要进行急速转弯时加工中心会提前进行预减速，在完成转弯后再提高运动速度。机床的这一功能主要是为了避免惯性冲击过大，从而导致惯性过切或损坏机床主轴而设置的。有些高速加工中心尽管没有这一功能也能较好地承受惯性冲击，但该情况对于机床的主轴也是不利的，会影响主轴等零件的寿命。在使用CAM进行数控编程时，要尽一切可能保证刀具运动轨迹的光滑与平稳。

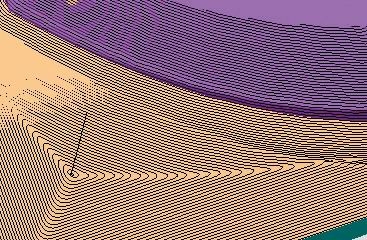

图2 曲面3维等步距加工示意图
1. 由于高速加工中，刀具的运动速度很高，而高速加工中采用的刀具通常又很小，这就要求在加工过程中保持固定的刀具载荷，避免刀具过载。因为刀具载荷的均匀与否会直接影响刀具的寿命、对机床主轴等也有直接影响，在刀具载荷过大的情况下还会导致断刀。
2. 采用更加安全和有效的加工方法与迅速进行安全检查校验与分析。举例如下：
   • 刀柄、夹头干涉检查，保证刀路轨迹的安全
   • RE-EXECUTION WILL BE DUE TO PROCEDURE BEING SUSPENDED
   • * PROCEDURE EXECUTION START TIME : 08/10/2004.13:59:30
   • * See Set : NC Special Approx. Faces
   • * * * * * * * * * * * * * * * * * * * * *
   • * ENTRY POINT: X = -65.30 Y = 2.20 Z = 20.00
   • * ENTRY POINT: X = -33.64 Y = 56.20 Z = 15.00
   • * ENTRY POINT: X = -38.17 Y = 56.20 Z = 10.00
   • * ENTRY POINT: X = -38.23 Y = 56.20 Z = 5.00
   • * ENTRY POINT: X = 0.00008 Y = -51.80 Z = 0.00000
   • * PROC. OPTIMIZATION START TIME：08/10/2004.13:59:31
   • * THE CURRENT SET OF HOLDERS GOUGES THE STOCK
   • * HOLDER 1 SHOULD BE RAISED TO 34.88 ABOVE THE CUTTER TIP
   • (刀柄1应高出刀尖34.88mm)
   • * EXISTING CUTTERS CANNOT AVOID GOUGING
   • (当前刀具无法避免干涉)
   • * PROC. OPTIMIZATION END TIME : 08/10/2004.13:59:41
   • * PROCEDURE EXECUTION END TIME：08/10/2004.13:59:41

高速加工编程采用的编程策略

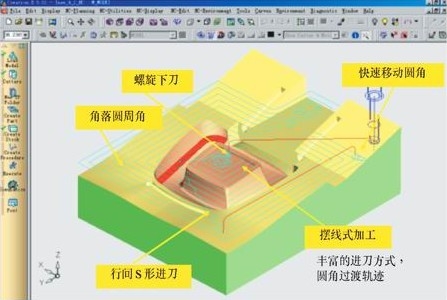

图3 为高速加工提供丰富的走刀路径
• 采用光滑的进、退刀方式
  在Cimatron系统中，有多种多样的进、退刀方式，如在走轮廓时，有轮廓的法向进、退刀，轮廓的切向进、退刀和相邻轮廓的角分线进、退刀等。针对高速加工时应尽量采用轮廓的切向进、退刀方式以保证刀路轨迹的平滑。在对曲面进行加工时，刀具可以是Z 向垂直进、退刀，曲面法向的进、退刀，曲面正向与反向的进、退刀和斜向或螺旋式进、退刀等。在实际加工中，用户可以采用曲面的切向进刀或更好的螺旋式进刀。而且螺旋式进刀切入材料时，如果加工区域是上大下小，螺旋半径会随之减小以进刀到指定深度，有些CAM系统具有基于知识的加工，在检查刀具信息后发现刀具具有盲区时，螺旋加工半径不会无限制减小，以避免撞刀(参见图示)。这些对程序的安全性提供了周全的保障。

  图4 层间的空间螺旋移刀
• 采用光滑的移刀方式
  这里所说的移刀方式主要指的是行切中的行间移刀，环切中的环间移刀，等高加工的层间移刀等。普通CAM软件中的移刀大多不适合高速加工的要求。如在行切移刀时，刀具多是直接垂直于原来行切方向的法向移刀，致使刀具路径中存在尖角；在环切的情况下，环间移刀也是从原来轨迹的法向直接移刀，也致使刀路轨迹存在不平滑情况；在等高线加工中的层间移刀时，也存在移刀尖角。这些会导致加工中心频繁的预览减速影响了加工的效率甚至使高速加工不成为高速加工。
  高速加工中，采用的切削用量都很小(侧向切削用量和深度切削用量很小)，移刀运动量也会急剧增加。因此必须要求CAM产生的刀路轨迹中的移刀平滑。在支持高速加工的Cimatron系统软件中，则提供了非常丰富的移刀策略。

  • 行切光滑移刀
  • 环切的光滑移刀
  • 层间的空间螺旋移刀
  1. 行切的移刀直接采用切圆弧连接。该种方法在行切切削用量(行间距)较大的情况下处理得很好，在行切切削用量(行间距)较小的情况下会由于圆弧半径过小而导致圆弧接近一点，即近似为行间的直接直线移刀，从而也导致机床预览减速，影响加工的效率，对加工中心也不利。
  2. 行切的移刀采用内侧或外侧圆弧过渡移刀。该种方法在一定程度上会解决在前面采用切圆弧移刀的不足。但是在使用非常小的刀子(0 .6mm直径的球头刀)进行精加工时，由于刀路轨迹间距非常的小(侧向切削用量为0.2mm)，使得该方法也不够理想。这时用户可以考虑采用下面更为高级的移刀方式
  3. 切向的移刀采用高尔夫球竿头式移刀方式。
  1. 环切的移刀采用环间的圆弧切出与切入连接。这种方法的弊端是在加工3D复杂零件时，由于移刀轨迹直接在两个刀路轨迹之间进行生成圆弧，在间距较大的情况下，会产生过切。因此该方法一般多用于2.5轴的加工，在加工中所有的加工都在一个平面内。
  2. 环切的移刀采用空间螺旋式移刀。该种移刀方法由于移刀在空间完成，避免了上面方法的弊端。
  在进行等高加工时，用户要采用螺旋式等高线间的移刀。

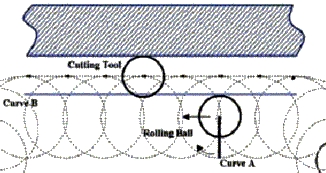

  图5 摆线式加工
• 应采用光滑的转弯走刀
  采用光滑的转弯走刀与进行光滑的移刀一样，对保证高速加工的平稳与效率同样重要。

  1. 圆角走刀：该种走刀方式并不是什么新的走拐角方式，一般CAM系统都有提供。该方式较适合高速加工，用户应予以采用。
  2. 圆环走刀：该种方法是较为高级的走拐角方式，就象驾驶高速跑车在高速公路上跑时，要想在不损失速率的情况下转弯和保证转弯更平稳，沿着立交环岛来转弯一样。这种方法在走锐角弯路时效果特别明显。
• 应采用更适合高速加工的加工方法
  Cimatron先进的CAM系统提供了许多更适合高速加工的加工方法。如在轮廓加工中，用户可以使用螺旋式三轴联动的加工方法。使用该种方法进行轮廓加工时，刀具一边沿轮廓切削，一边在纵向进刀，这保证了刀具载荷的稳定，刀路轨迹也自然平滑。采用摆线式加工：摆线试加工是利用刀具沿一滚动圆的运动来逐次对零件表面进行高速与小切量的切削。采用该种方法可以有效地进行零件上窄槽和轮廓的高速小切量切削，对刀具有很好的保护作用。在进行零件的精加工时，在加工中心支持Nurbs代码的情况下，应采用Nurbs编程。这样产生的刀路轨迹的数据量不仅少，而且刀具运动也更光滑平稳高效。
• 利用CAM内在的优秀功能
  许多CAM系统都有很多高级的加工能力，充分利用和挖掘这些能力加工极大地改善加工的效果。
  粗切时使用具有层间二次粗加工优化的功能。在等高线粗切中，由于零件上存在斜面，在斜面上会留有台阶，导致残留馀量不尽均匀。这样对后续的加工不利，如刀具载荷不均匀。尽管系统具有载荷的分析与优化，但毕竟将影响加工的效率和质量。因此在进行粗切时，用户应选择具有优秀的层间二次粗加工功能，在粗切时就得到了馀量均匀的结果，为后续加工提供更有利的条件，也提高了加工的效率。
  在最后阶段对零件进行清根时，利用具有斜率分析的清根算法，对陡峭拐角和平坦拐角区别对待，即对陡峭拐角的清根使用等高线一层一层清根，对平坦区域采用沿轮廓清根，可以更好地保护刀具，获得更好的表面质量。
  在等高线精加工时，应使用螺旋式改变进刀位置的方式，以避免在固定位置留有进刀痕迹，保证加工结果的整体优良。
  在编程过程中，应利用有效的刀柄干涉检查的功能，确保刀具的安全性。要选择具有毛坯残留知识加工的系统。这种系统的干涉检查更为合理，因为系统是把刀具信息与上次加工的残留毛坯进行校验。
  读者可以利用Cimatron系统提供的结果校验工具进行馀量可视化分析，加快作出进一步调整加工策略和进行补充加工的决定。
  我们可以利用Cimatron系统具有的自动化编程机制，制定结合工厂实际的加工模板，提升加工的效率与可靠性。同时可以针对高速机床的控制系统编制适合高速加工的后置处理，指导NC程序生成正确加工代码：

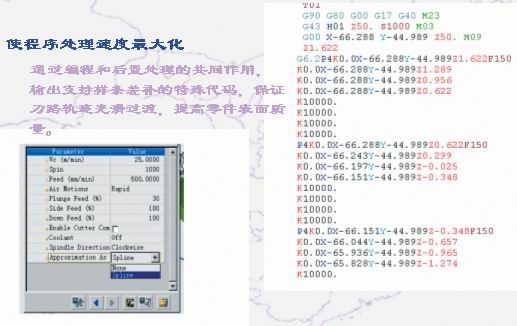

图6 生成正确的加工代码

结束语
