CAD机械版增强尺寸标注编辑器使用指南

      CAD机械版是基于全新的中望CAD+平台开发的一款机械行业专业软件，涵盖了中望CAD+的所有功能，同时具备丰富的机械设计图库和专用的机械设计功能。本文将为大家介绍增强的尺寸标注编辑器。

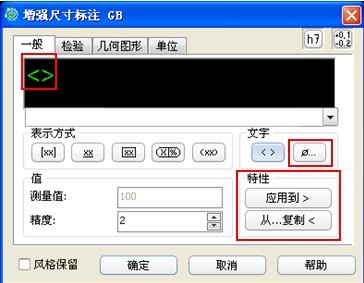

双击尺寸标注弹出如下对话框首先弹出的是“一般”这个窗口。在这个窗口里我们可以设置尺寸的表达方式，尺寸精度，添加特殊符号等。

输入框中的<>是尺寸的实际值，如果我们要修改数据的话就把<>删除掉，输入我们想要的数字。对于常用特殊字符的添加也非常方便，只需点选即可，不用像以前那样输入%%c等复杂的字符串。

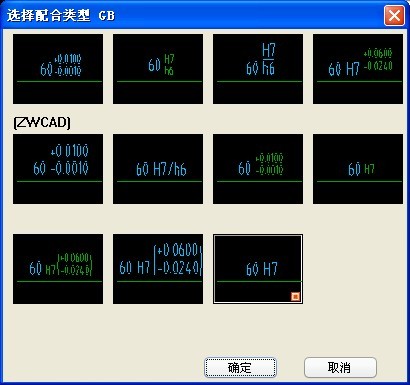

在编辑器中添加公差配合等也极其方便，凡是基本尺寸为500毫米以下的，都可以通过这个查询器进行查询。基本尺寸超过500毫米的则需要设计人员通过机械绘图手册进行查询。

形位公差有多种样式可以满足不同的需求。

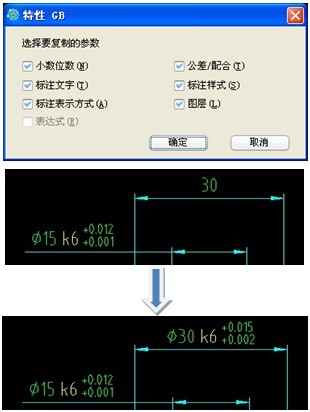

在特性中有个“应用”和“从…复制”两个按钮，这两个按钮可以把一个尺寸标注的特性复制到其它尺寸标注上(包括小数位数，标注文字，标注表达方式，公差/配合，标注样式，图层)。可以理解为一个专门尺寸标注格式刷。

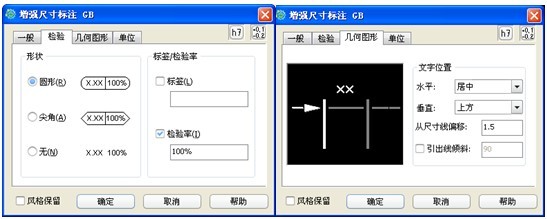

在“检验”窗口中，我们可以设置检验率的标签和形状。在“几何图形”窗口中，我们可以在这个编辑器中设置文字的位置和尺寸线及箭头的显示方式。

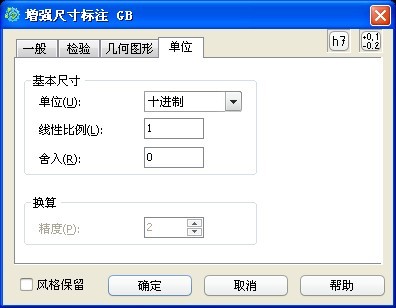

如上图所示，我们将右边的尺寸线点击成灰色，这样在标注时右边的尺寸线就不会显示出来。这里的箭头样式也是多种多样，以满足不同的客户需求。在“单位”窗口中，我们可以控制尺寸的表达方式，例如十进制，分数等，还可以控制标注的线性比例和舍入值。

 中望CAD机械版还有很多实用的机械设计功能，如完善的BOM表和序号功能、参数化轴和齿轮设计等等。
