虚拟相交点尺寸标注方法与技巧

阅读数 954

有两种方法可以在虚拟相交点的位置标注尺寸。第一种方法先建立intersection symbol。第二种方法是使用two pick intersection selection方法。

建立intersection symbol方法： 1. Insert ?? Symbol ?? Utility Sy..

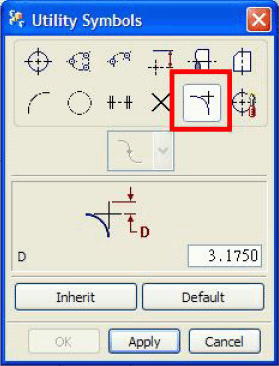

2. 选择 intersection 图示

3. 选取两直线建立intersection symbol

4. 使用 Inferred Dimension

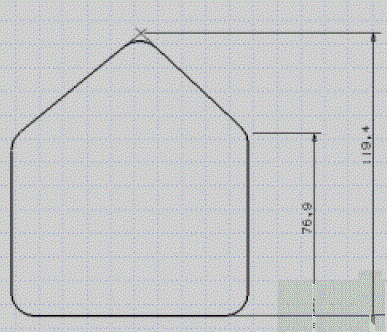

5. 选择底线及确定single point intersection selection filter 是开启，然後选择 intersection symbol

使用two pick intersection selection 方法： 1. 我们可直接使用two pick intersection selection，不用先建立相交点 2. 使用 Inferred Dimension 3. 选择底线，然後选择 two pick intersection 图示

4. 选择两直线从而获得相交点
