【顶刀参数】CNC数控编程中顶刀参数深入剖析

阅读数 259
点赞 93
article_banner
顶刀过滤：用来确定通过对一些区域来忽略模型中的某些区域。
因飞刀装刀片，中心无切削能力，所以在狭窄的小区域刀路需移去。




顶刀参数设置：
1. UGNX4.0顶刀参数设置：

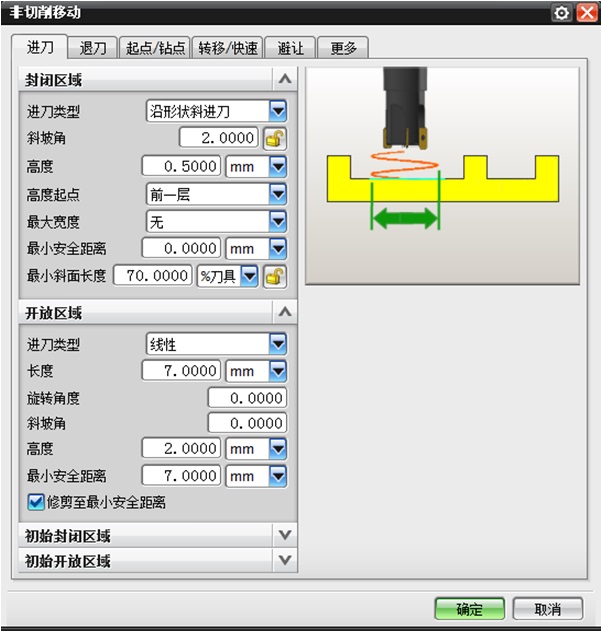

2. UGNX7.5顶刀参数设置：


3. UGNX8.0顶刀参数设置：

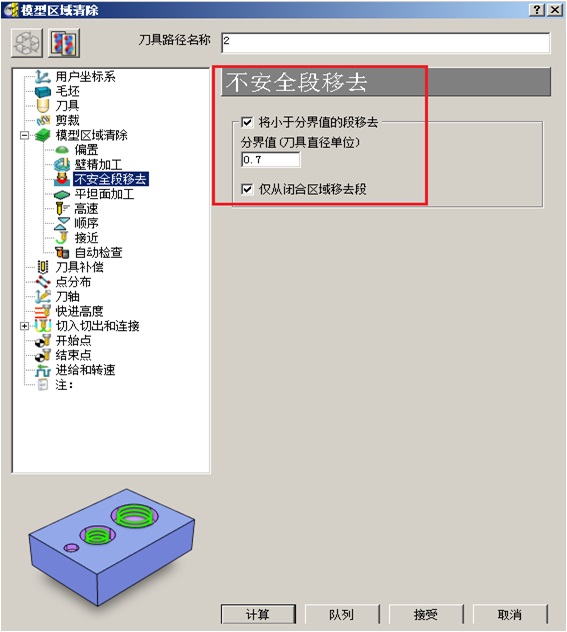

4. PowerMILL10.0顶刀参数设置：


注：在PowerMILL10.0以下的版本设置了顶刀参数需将（类型设置为斜向）区域过滤器方可有效。

刀具分析
D30R5飞刀分析：

D30R5飞刀切削运动的分析：

顶刀分析
红色区域直径为50mm的圆UGNX刀路可生成，最小斜面长度设为零。

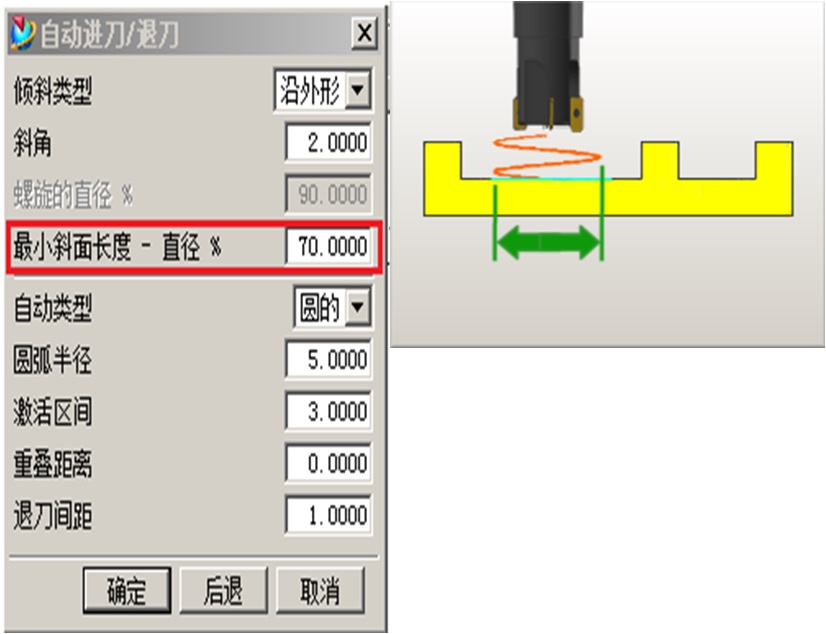

红色区域直径为50mm的圆UGNX刀路生成不了，最小斜面长度设（70%）将此区域忽略。


检测公式：
1：D30R5飞刀顶刀检测公式：
（刀具直径-R刀片直径）/刀具直径=阀值.
 (30-10)/30=0.67（约0.7）

2：D30R5飞刀顶刀检测公式：
刀具直径-R刀片直径+刀具直径=最小安全距离.
 30-10+30=50
