注塑模设计经典案例分享：4面胶杯大水口模

优胜陈国华老师根据多年设计经验，精选60套有代表性的模具：包括哈夫行位，爆炸行位，二次顶出，圆弧抽芯，双色模，包胶模，螺纹抽芯，大身，汽车模…..对每套模的开模原理，设计注意事项有详细的解说，不是单纯的传资料，每周5套，天天有新模，敬请各位网友期待！

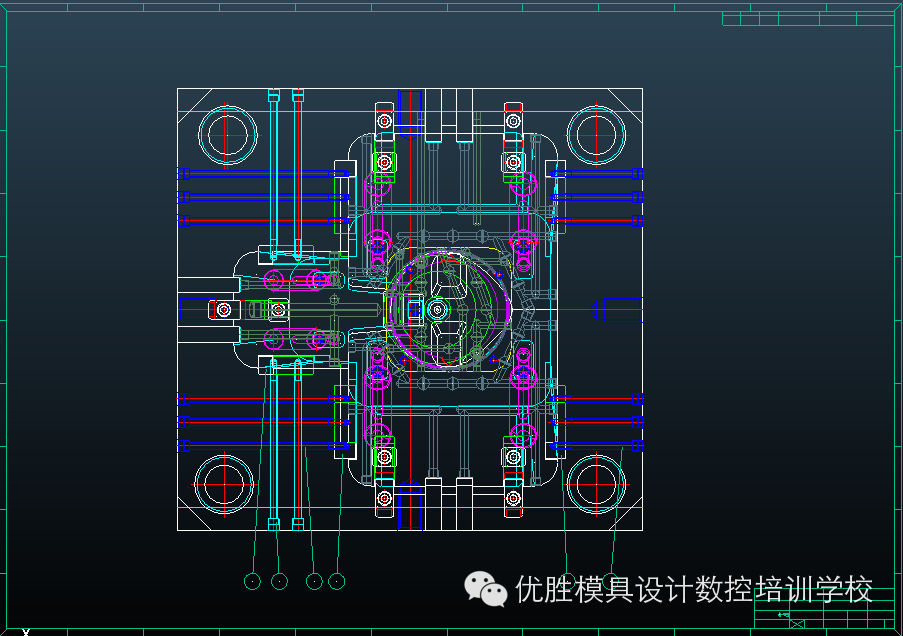

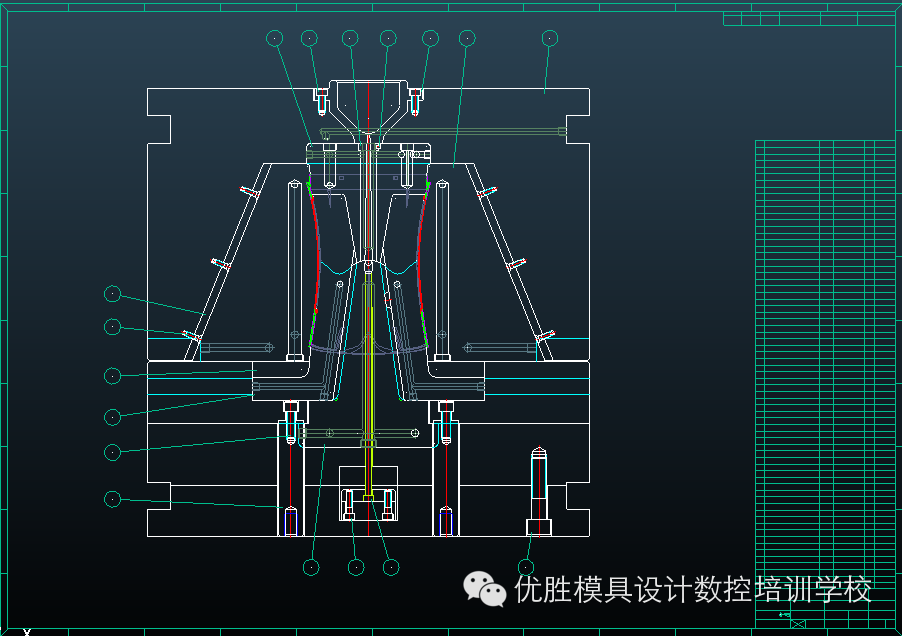

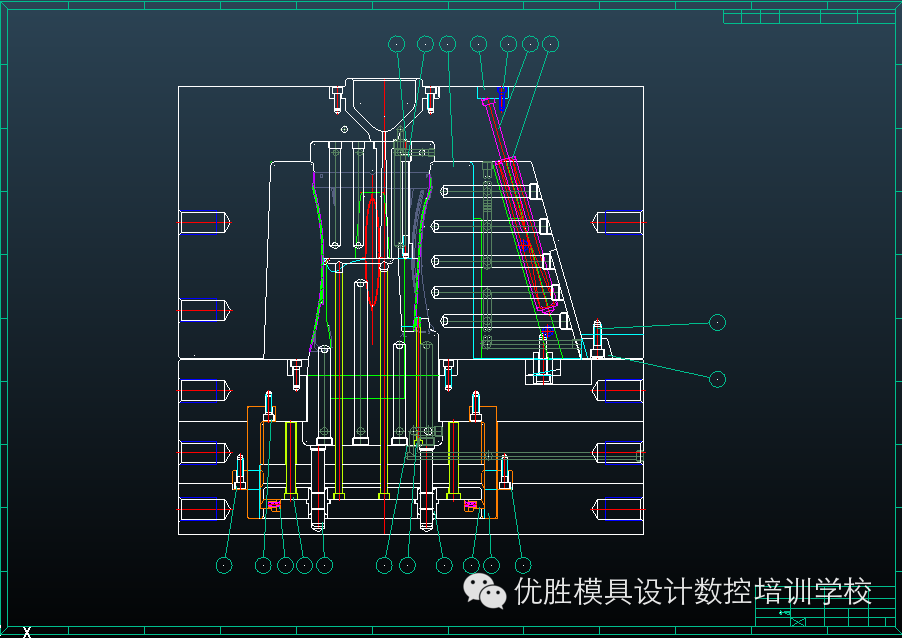

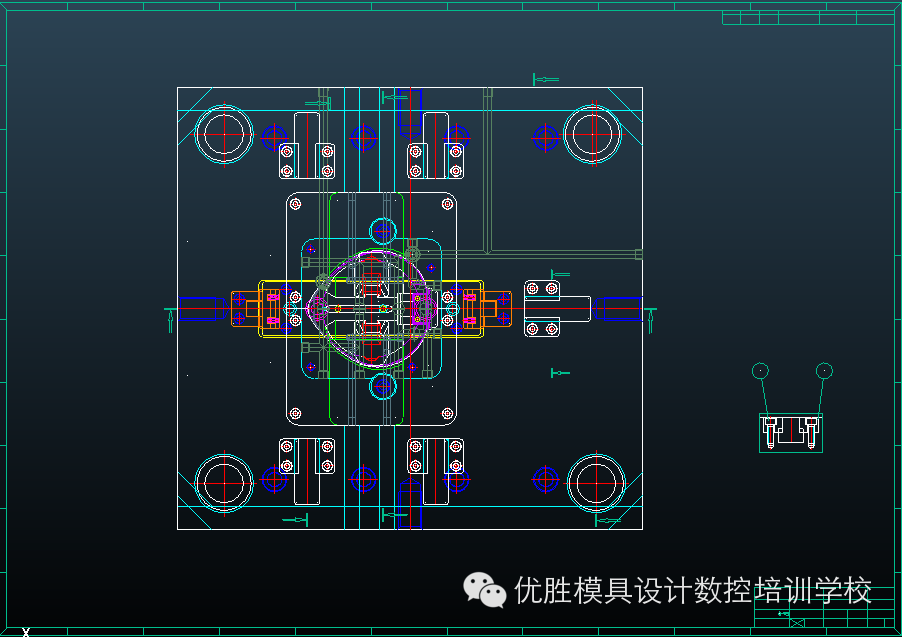

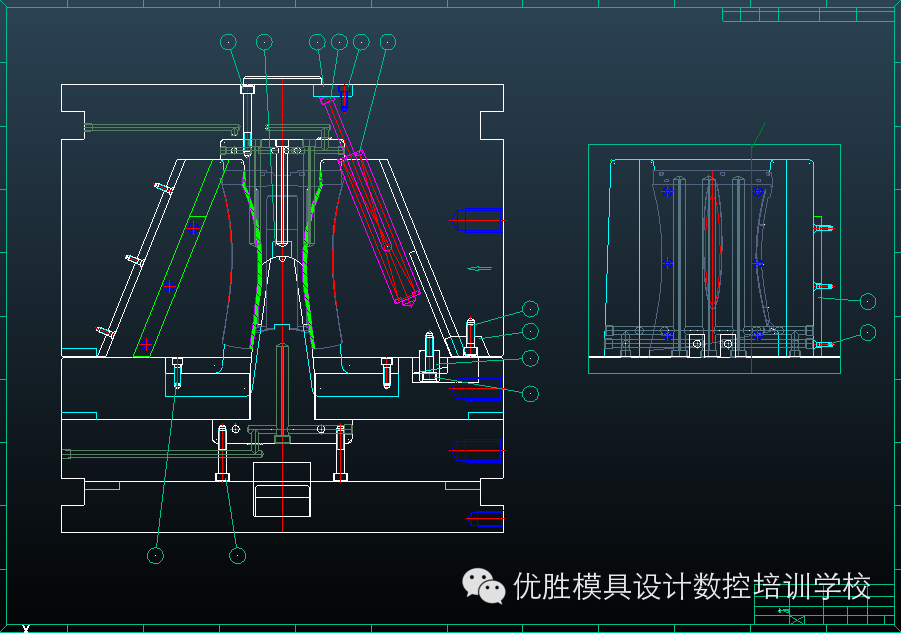

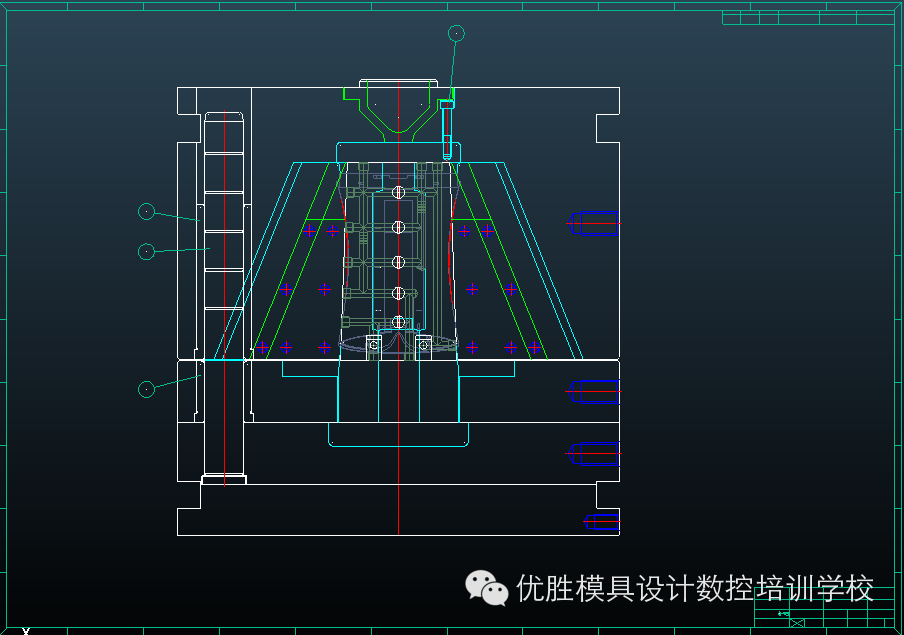

第一套.4面胶杯的大水口模

开模原理：分成两次开模

第1次：A,B板开模，拉杆拉紧推出板在开模力的作用下，A板与推出板打开，此时胶杯行位在倒勾的位力和自身弹簧的弹力作用下，沿斜槽下滑，同时侧向脱扣，

第2次：推板推出，拉杆把整个S板（推出板）连同产品、内模、行位同时顶出，桶内的呵（镶件）与B板锁紧了，同时被抽出，

S板推出的同时，扣机把顶针拉出28，把潜水口顶出呵整个开模完成

设计注意事项：

第一：胶胶行位的设计

第二：抽呵的大水口料顶出扣机的用法
