注塑模设计创新应用：前模抽呵与二次顶

优胜陈国华老师根据多年设计经验，精选60套有代表性的模具：包括哈夫行位，爆炸行位，二次顶出，圆弧抽芯，双色模，包胶模，螺纹抽芯，大身汽车模…对每套模的开模原理，设计注意事项有详细的解说，不是单纯的传资料，每周5套，天天有新模，敬请各位网友期待！

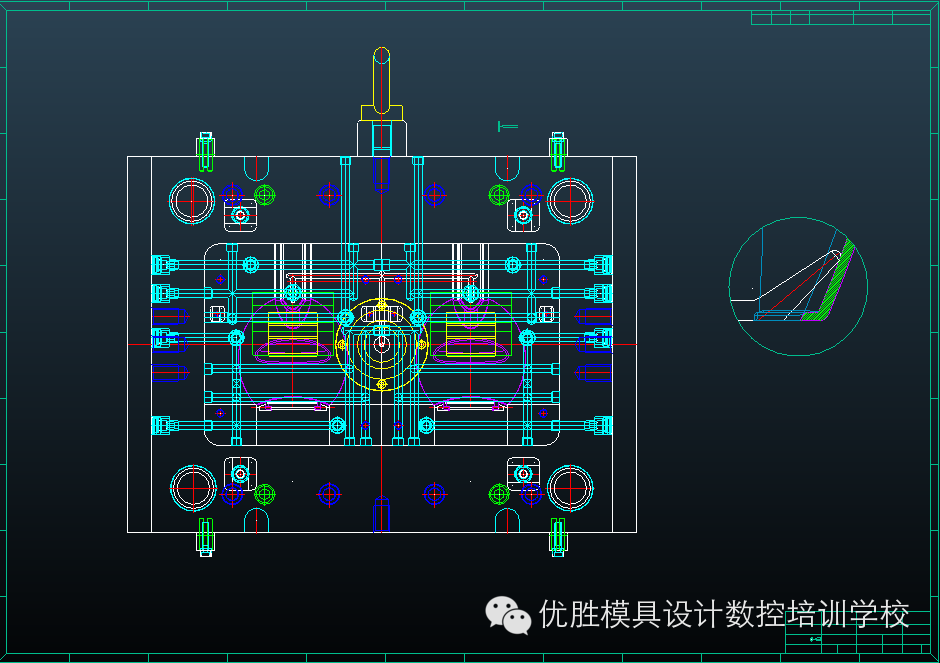

第四套: 萬能牌水煲煲蓋—前模抽呵和二次顶的应用
开模原理：分成两次开模和两次顶出

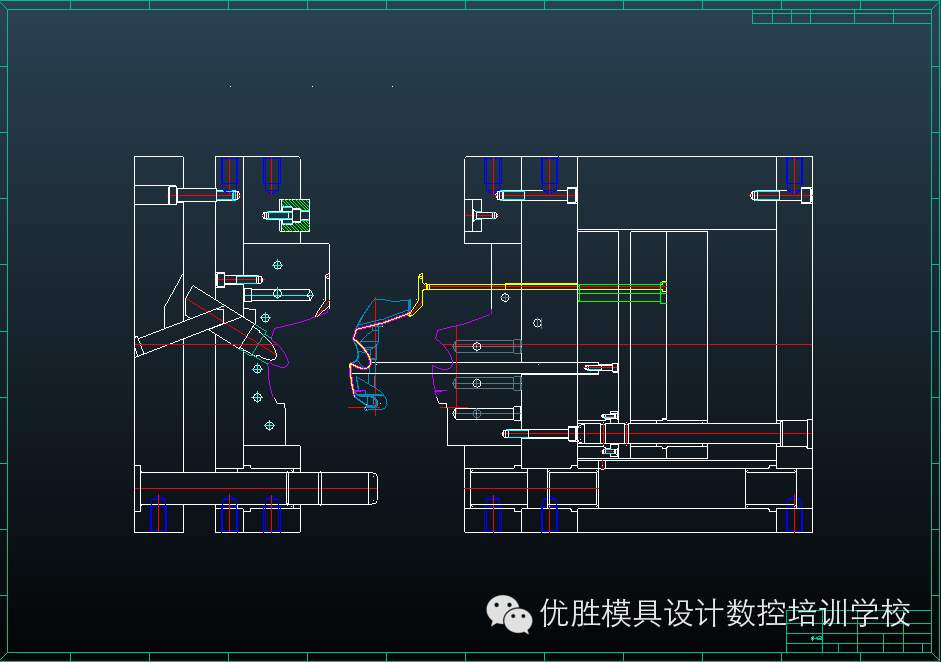

第1次开模：面板与A板开模40抽出前模斜镶件，A,B则用DME扣机扣紧，之后A,B板打开，
第2次开模：A,B板常规开模
第1次顶出：用DME扣机扣住两组顶针板，顶针斜顶都锁在上顶针板，直顶则（镶件）锁在第二组顶针板，两组板同时顶出85
第2次顶出：扣机行程到85时打开两组顶针板，将产品顶出85；下顶针板继续顶出15，将直顶顶出高于其他的顶针和斜顶15，方便手动将产品从有小块倒扣的直顶上取出
设计注意事项:
第一：前模抽呵的设计
第二：两次顶出的应用
第三：用直顶脱扣的方法，车灯设计时也常用这个方法
