模具设计实战案例：笔筒模对包行位+抽呵

优胜陈国华老师根据多年设计经验，精选60套有代表性的模具：包括哈夫行位，爆炸行位，二次顶出，圆弧抽芯，双色模，包胶模，螺纹抽芯，大身，汽车模…对每套模的开模原理，设计注意事项有详细的解说，不是单纯的传资料，每周5套，天天有新模，敬请各位网友期待！

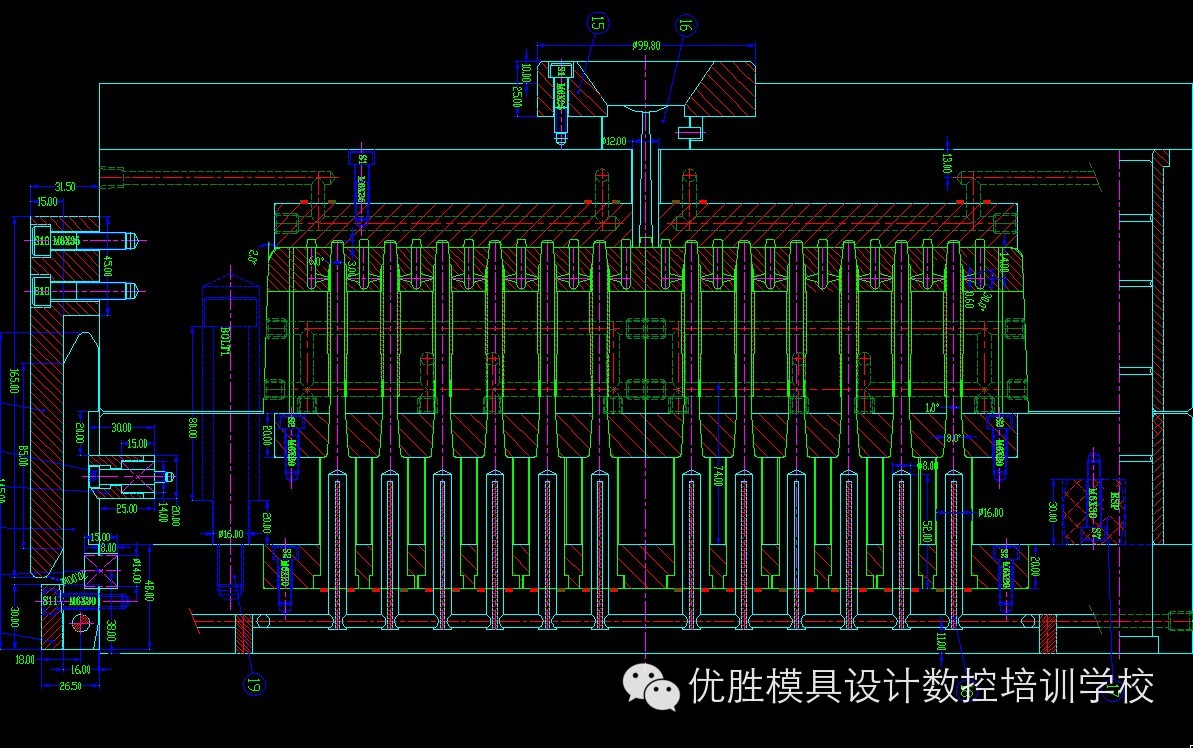

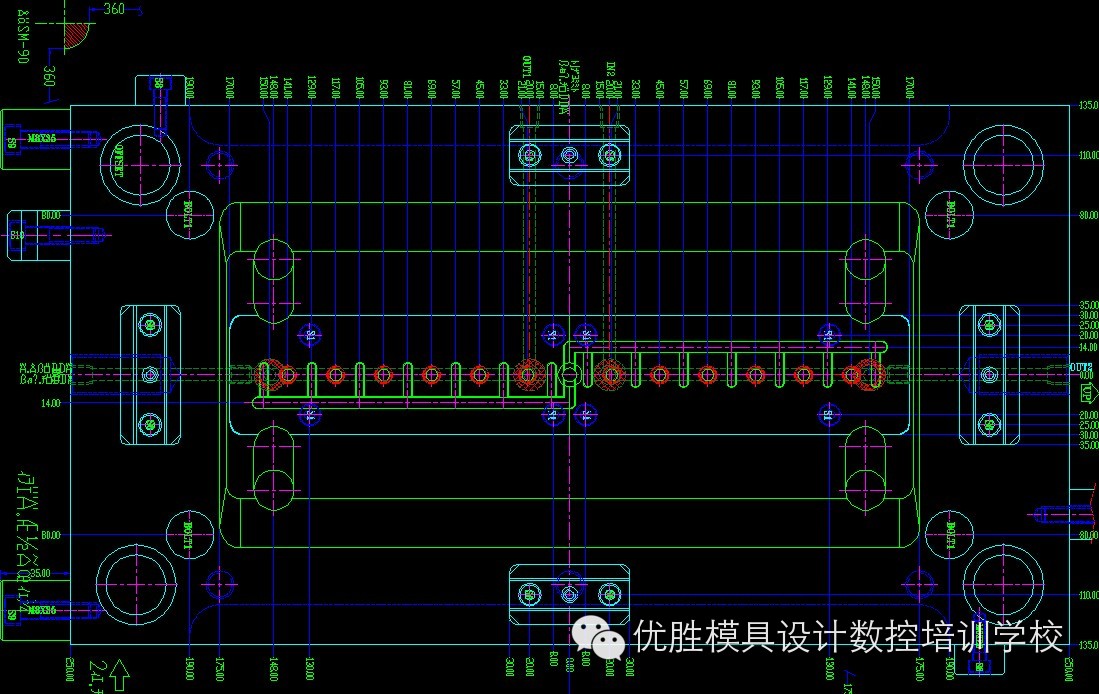

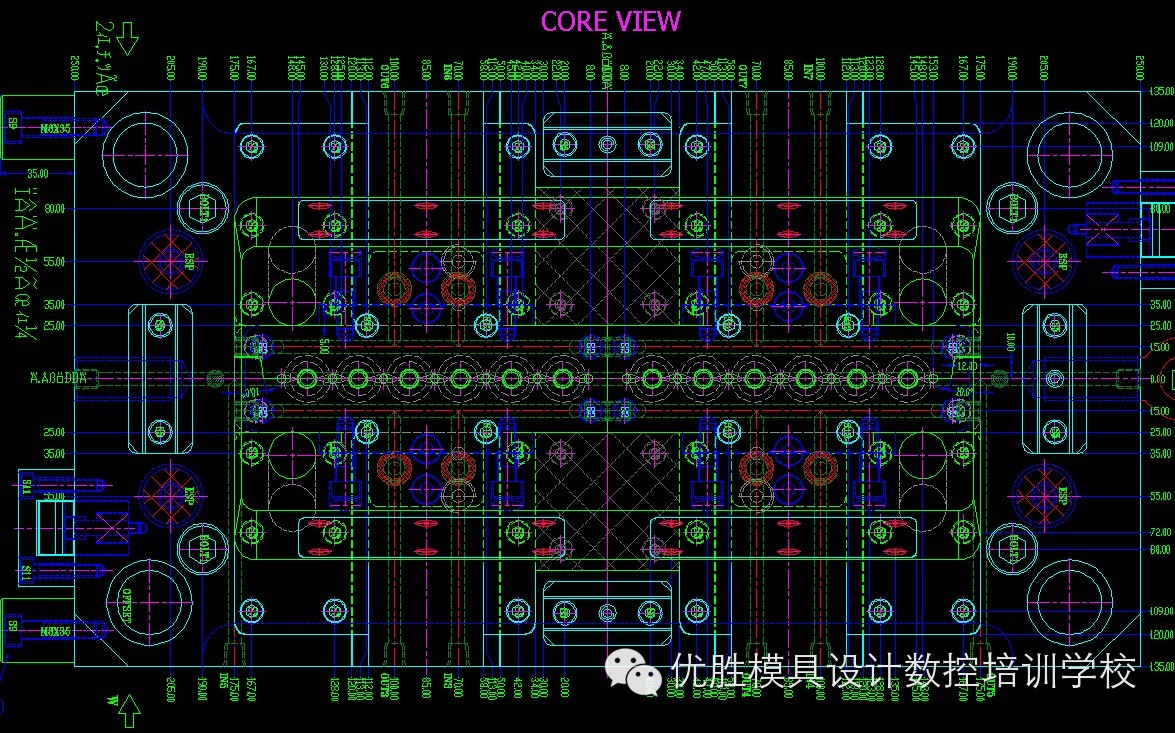

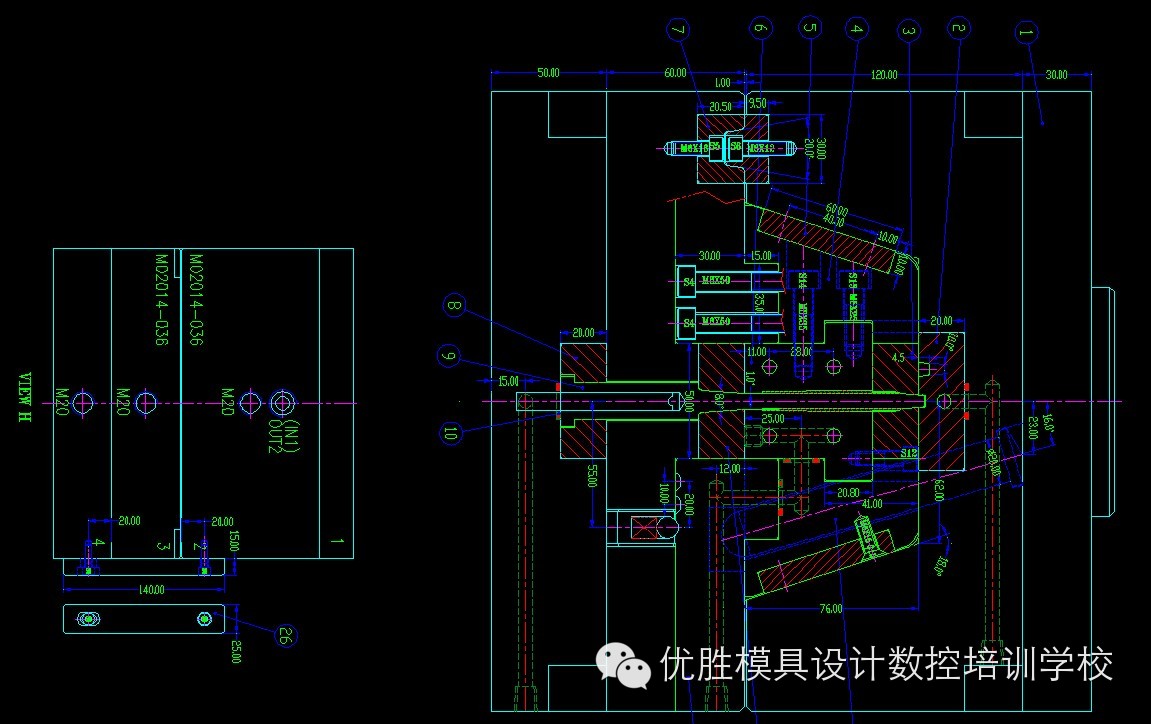

第13套.笔筒模对包行位+抽呵3次开模

开模原理：分成3次开模

第1次：当注塑机动板后退，B,C板开模，在弹弓胶的弹力作用下打开20：抽出笔筒内的镶件，此时B,C板被扣机扣住，

第2次：拉力作用下，A,B板开模，开到一定距离92时，前模扣机压板对转轴的压紧力消失，弹簧的作用下，转轴翻开一定的角度，扣机打开

第3次：B析被顶棍顶出到行程80，完成全部脱模

设计注意事项

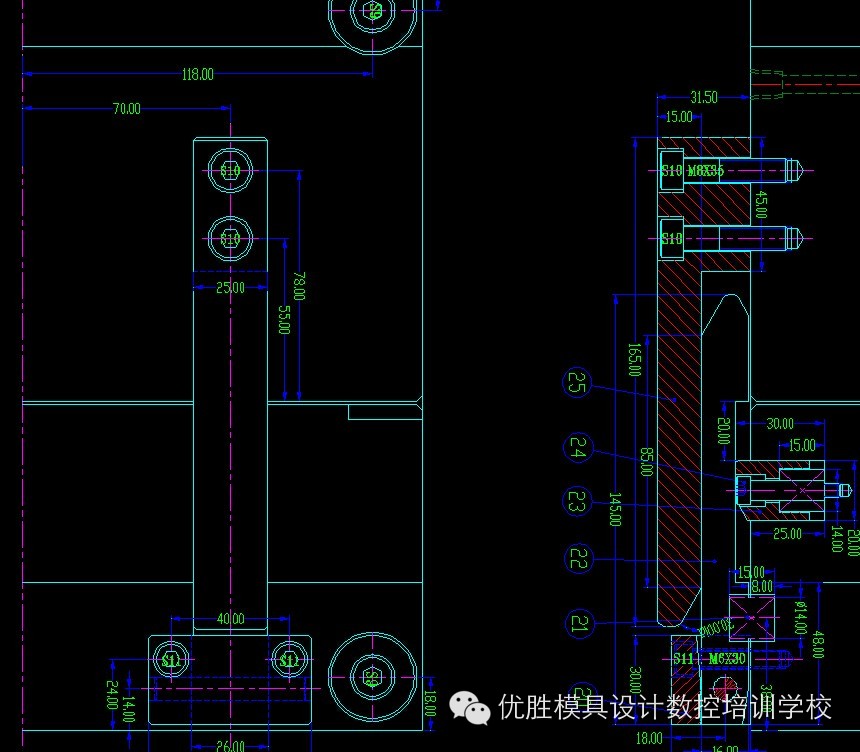

第一：扣机的工作原理

第二：复位时靠合模力把几块板压复位
