CAD打印线宽不显示？解决方法在这里！

cad打印线宽不显示的解决办法：首先在cad界面左上角工具栏中点击【文件】，并在下级菜单中选择【打印预览】；然后点击右下角的小箭头的选项；接着将【打印对象线宽】前面的打勾选上；最后点击右下角【确定】即可。

操作环境：

• win7系统

• AutoCAD 2010

• HP笔记本电脑


解决方法：

cad打印时设置的线宽显示不出来的解决办法：

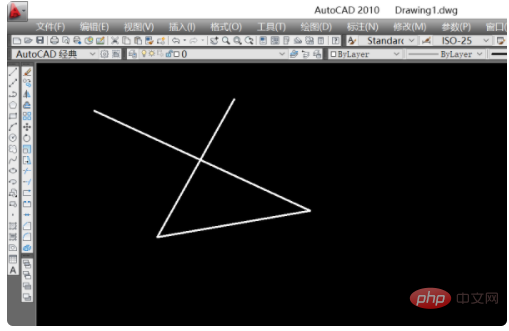

1、绘制好cad图形后，可以看到绘制的图形是有线宽的。

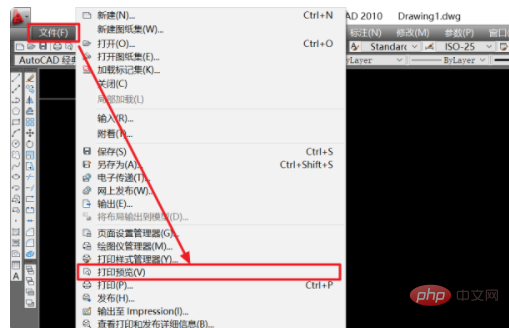

2、在cad界面左上角工具栏中点击【文件】在下级菜单中选择【打印预览】。

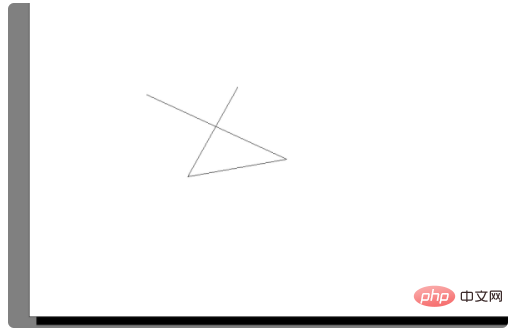

3、在打印预览中可以看到预览的图形没有显示线宽。

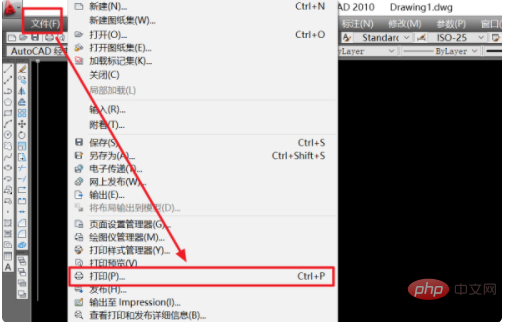

4、再次点击左上角的【文件】，然后点击【打印】的选项。

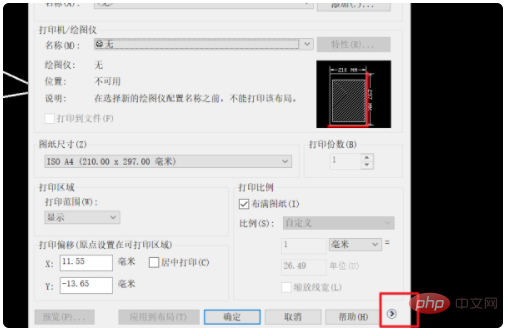

5、进入【打印】设置页面后，点击右下角的小箭头的选项。

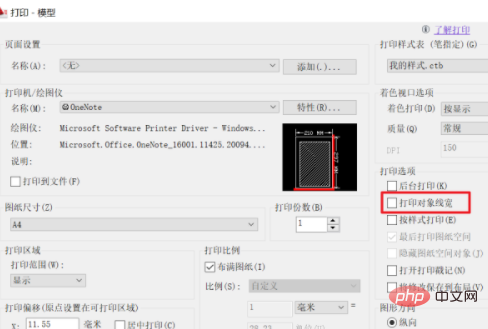

6、在右侧的【打印选项】中将【打印对象线宽】前面的打勾选上。

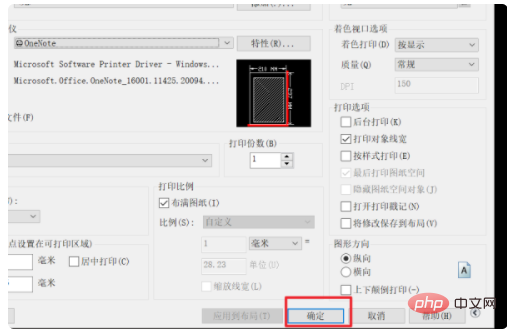

7、然后点击右下角【确定】。

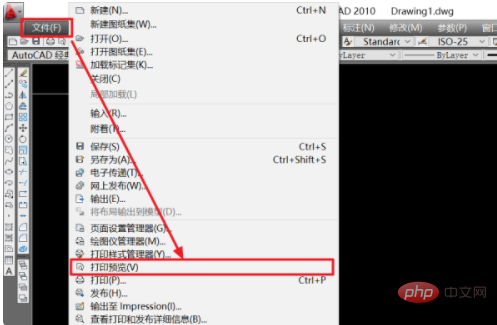

8、再次点击右上角【文件】，然后打开【打印预览】。

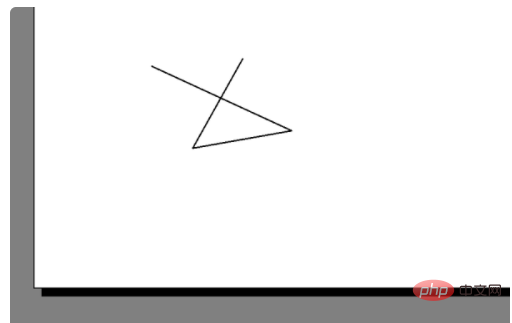

9、就可以看到打印预览中的图形出现了线宽，这样打印的时候就是有线宽的了。cad打印时设置的线宽显示不出来的问题就解决了。
