cad统一标高，设置方法超详细

有时候我们接到一张CAD工作图，要求深化或者修改。发现图上的尺寸怎么标都不正确，这很可能由于是制图不规范，图形不在同一水平面上。导致尺寸标注时考虑了Z轴的距离。而天正的“统一标高”命令又不是非常有效的时候（比如多段线上的两个点不在同一平面时这个命令就不能起作用），我们就需要另一个非常行之有效的方法来使所有图形上的所有点都统一标高，即使其所有点的Z轴方向的数值强制归零。

1、ctrl+A全选图形，或者框选所有图形。

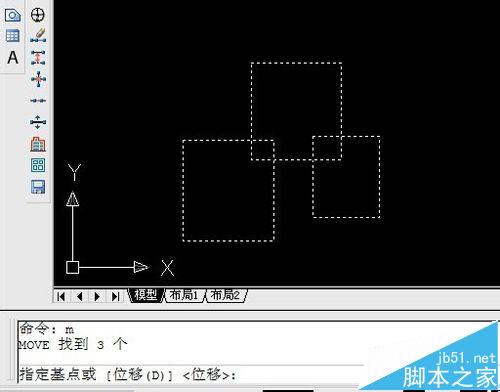

2、点击移动命令按钮，或在命令行输入m+回车

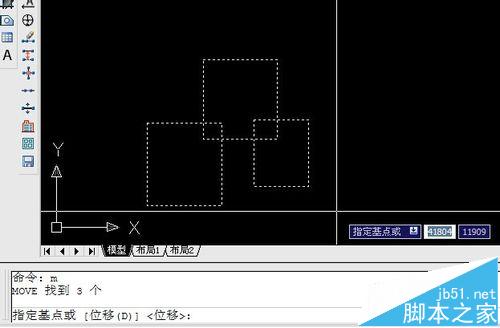

3、用鼠标左键在任意位置随便指定一个基点

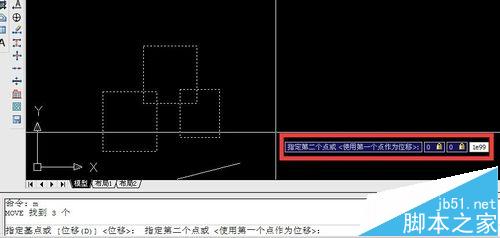

4、在命令行输入0,0,1e99。（这个的意思是将刚才全选中的图形移动到Z轴的正无穷大处）

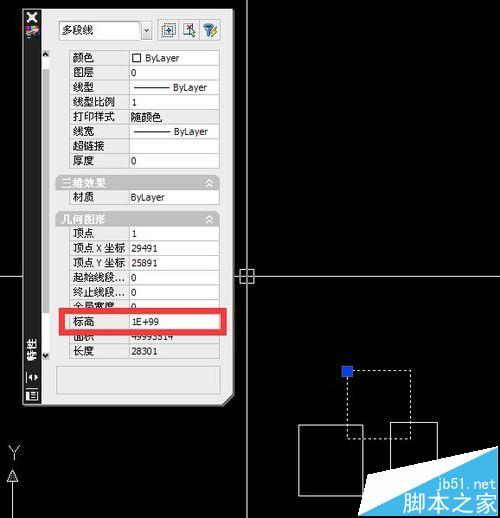

5、[此步为验证步骤，可省略]可以选中其中一个或全部图形，点击Ctrl+1快捷键或其他方式打开“特性”对话框，查看其中的“标高”一项，发现数值已变为1E+99，即无穷大处。

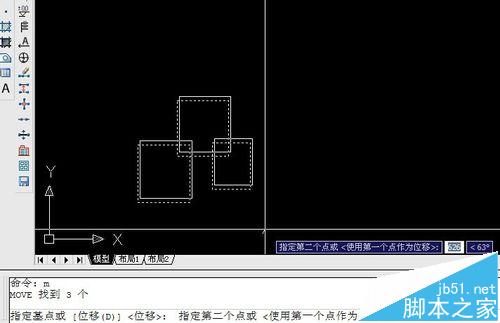

6、再次全选图形，点击移动命令按钮，或在命令行输入m+回车。用鼠标左键在任意位置随便指定一个基点

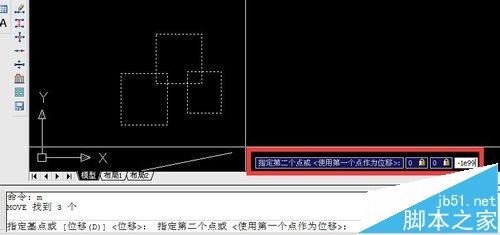

7、在命令行输入0,0,-1e99。（这个的意思是将刚才全选中的图形从Z轴的正无穷大处移动回Z=0的点）

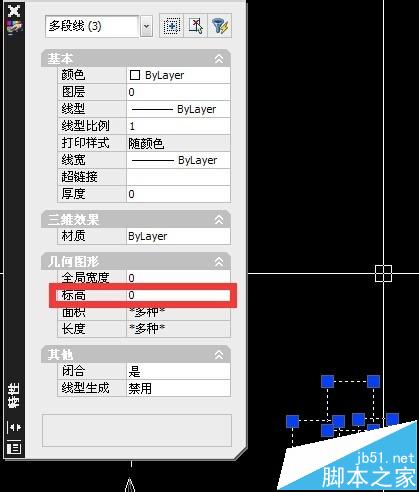

8、[此步为验证步骤，可省略]可以选中其中一个或全部图形，点击Ctrl+1快捷键或其他方式打开“特性”对话框，查看其中的“标高”一项，发现数值已变为0，即Z轴已归零。

9、至此，所有图形已校正至同一平面上，Z方向的位移均为0。再执行测量、移动等操作时，就不用考虑Z轴的值了。

原理是：

图形移动到正无穷大以后，图形上所有的点的Z方向均在正无穷大的位置，也就在同一平面了。再移回Z轴为0处，图形上所有的点的Z方向均在0的位置，还是在同一平面。因此，完成了统一标高的效果。
