CAD模板的创建：图形样板文件的策略与步骤。

我们在新建CAD图纸文件时，都会发现CAD软件让我们选择样板再去新建文件。但软件中给我们提供的样板文件是大众类样板文件，有时不适合我们自己所做的行业。而我们可以根据自己的需要建立适合自己使用的图形样板格式文件，方便我们在后期绘图时进行适时的调用，提高绘图效率。这里仅就一个A4图纸的竖型图形样板文件的建立来进行举例给以说明。

Autodesk AutoCAD 2024.1.5(cad2024) 中文/英文正式版((附补丁+安装教程) 64位

• 类型：3D制作类
• 大小：2.6GB
• 语言：简体中文
• 时间：2024-06-27

查看详情

浩辰CAD样板文件创建步骤：

1、首先在浩辰CAD中新建一个图形文件，然后进行一些标准的绘图设置和参数设置，包括图层、颜色、线型和文字样式等。

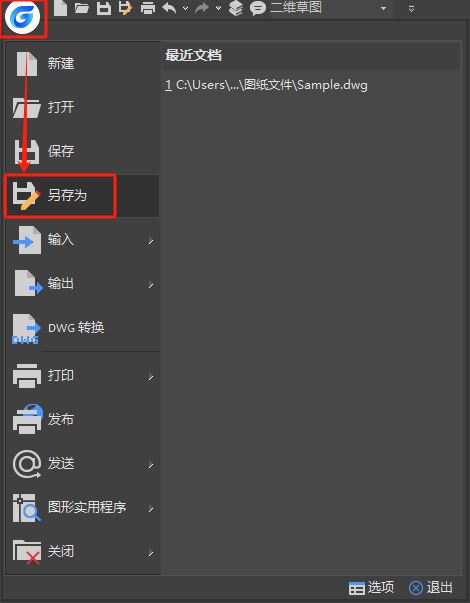

2、设置完成后，点击软件左上角的【G】图标，在弹出的下拉菜单中点击【另存为】。

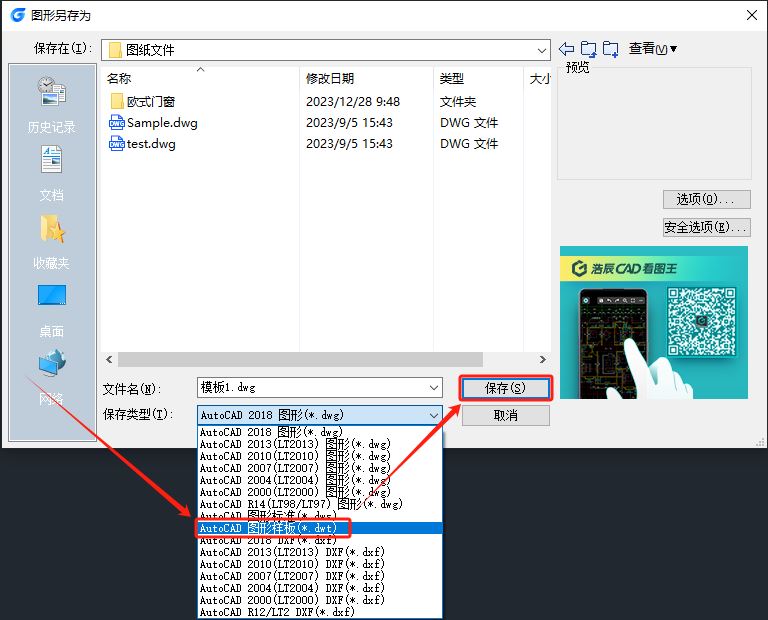

3、此时会弹出【图形另存为】对话框，在其中选择文件保存位置，输入文件名后，点击【保存类型】后的下拉框，在弹出的下拉菜单中选择【*.dwt】，点击【保存】按钮即可。

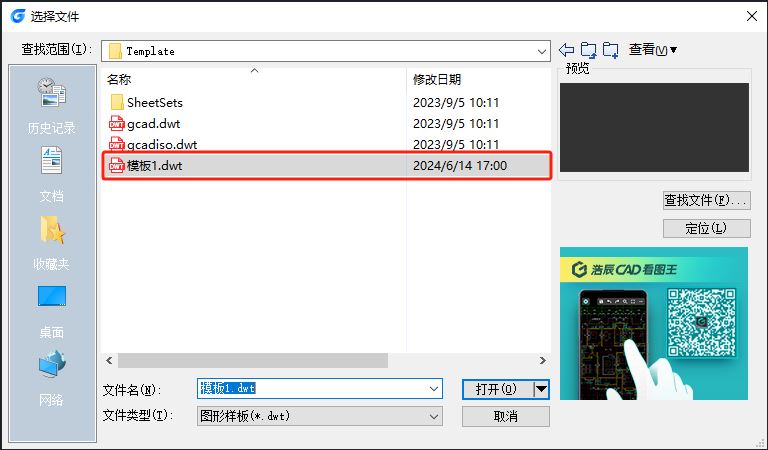

4、之后再新建图形时，可以在文件夹中找到该模板文件。

autoCAD样板文件创建步骤：

打开CAD软件，进行相关绘图设置（大部分选用系统默认设置，其它的根据绘图习惯及需求进行设置）

第一步：菜单栏→工具→选项→进入选项设置界面

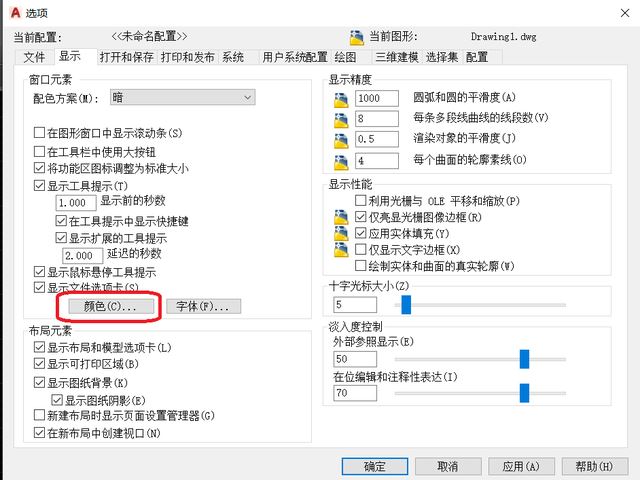

1、显示设置

显示设置中可修改绘图背景颜色，如需将CAD图纸截图值其它软件打印，可将背景颜色改为白色，这样不会浪费过多的黑色碳粉。

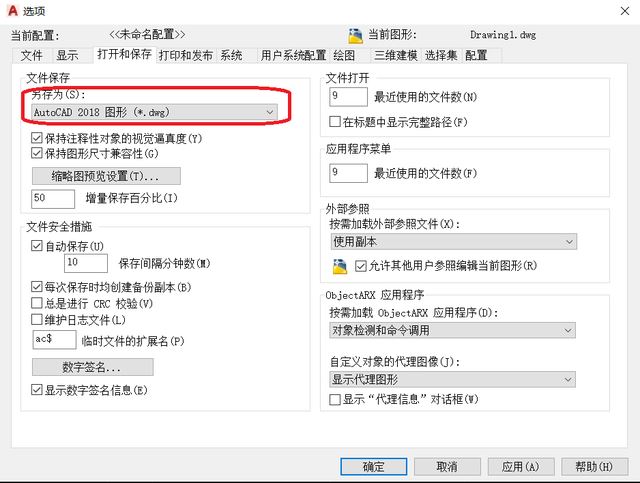

2、打开与保存设置

用户可根据需求选择文件另存版本。

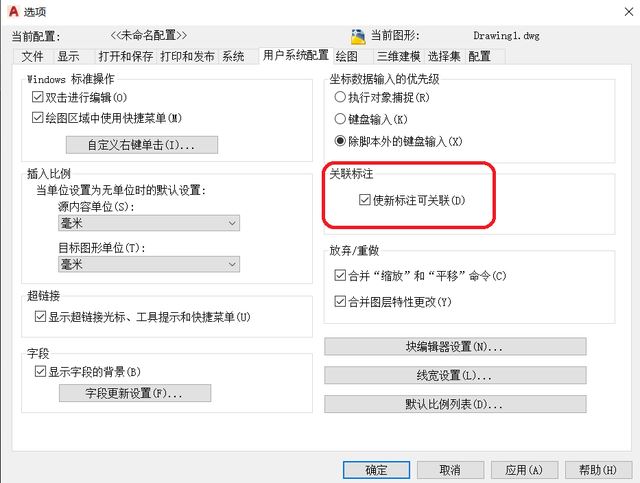

3、系统设置

勾选使新标注可关联，勾选后，图形的标注将随图形的变化自动变化。

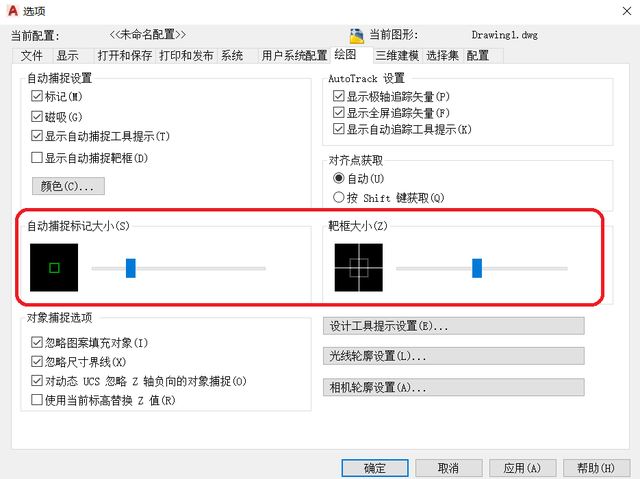

4、绘图设置

用户根据需求调整自动捕捉标记大小及靶框大小

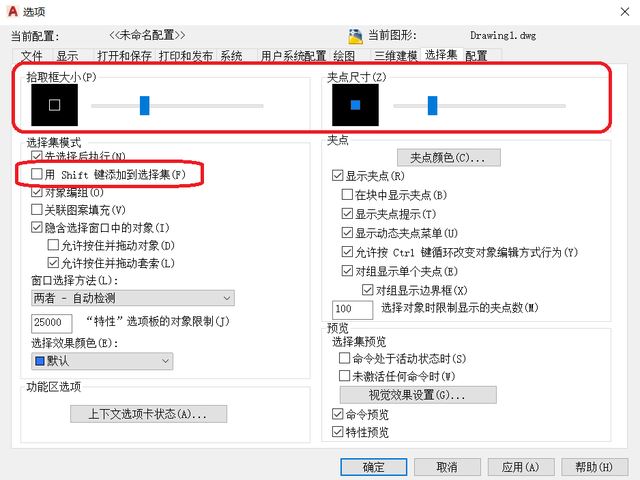

5、选择集设置

（1）用户根据需要设置拾取框及夹点大小

（2）用shift键添加到选择集，如果勾选，在增选图形对象时，需按住shift键才能选中，用户可根据需求或自己的绘图习惯进行设置。

第二步：对图形单位、文字样式、多线样式、点样式、标注样式、图层等进行设置

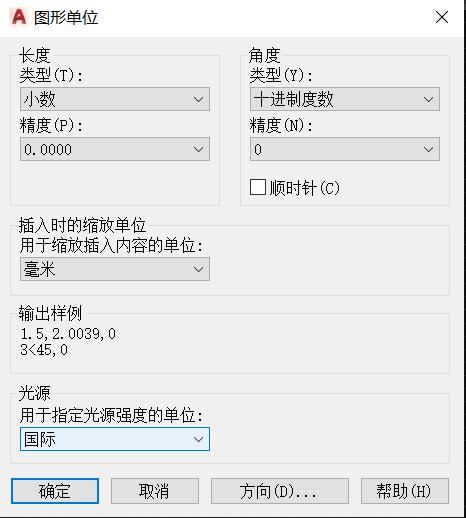

1、设置图形单位

应用程序菜单→图形实用工具→单位；

或菜单栏→格式→单位。

（1）长度类型选小数，精度根据需求选择，单位选择毫米。
