大家都知道，在Creo的柔性建模中，选择过滤器包含曲面和曲面区域的两个不同选项，当一个曲面包含不同区域的时候，用曲面选项是把曲面的所有区域全部选中，用曲面区域是把当前选择的区域选上，而不是整个曲面的全部区域，一起看看吧

查看详情

方法

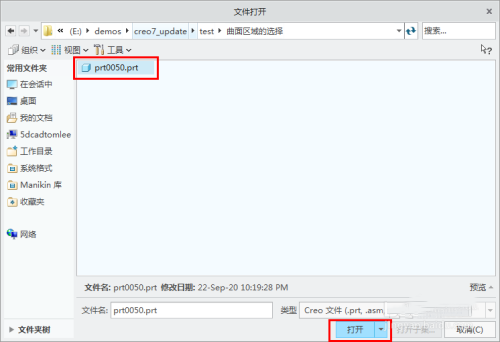

1、打开现有模型

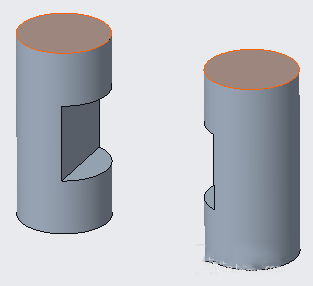

2、这是一个拉伸特征创建的两个不相连接的独立圆柱，在模型选项卡下，如果用鼠标左键选择任一顶部曲面，两个圆柱的顶部曲面都会一次被选中。

3、切换功能选项卡到“柔性建模”，过滤器中选择曲面区域，然后再选任一圆柱顶部面，这是就只选中这个面而不是两个圆柱顶部面。因为曲面区域选项是可以选择这个曲面所有区域中的某一个区域。

4、过滤器中我们在选择曲面选项，这一次选其中之一的顶部面，就会全面选中了。这跟在模型功能选项卡下的操作结果是一样的。因为选择的是曲面，所以曲面包含的所有区域就全部囊括了。

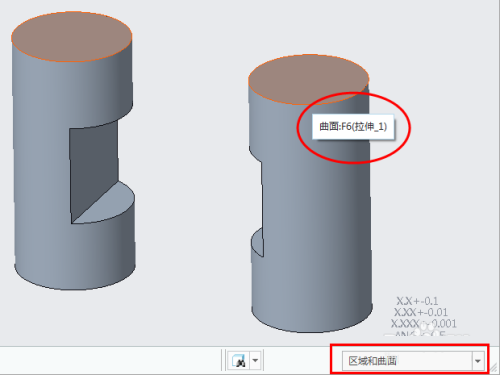

5、在默认的区域和曲面过滤选项下，直接鼠标左键选中的就是曲面区域，而不是整个曲面，所以只选中鼠标左键点击的那个圆柱顶部曲面。

6、在默认的区域和曲面过滤选项下，单击鼠标右键切换一次，再点左键选中的就是曲面，整个曲面包含两个区域都被选中，看鼠标旁的提示信息，就会发现这里显示的是曲面。
