Catia三维建模：设计陶瓷水杯案例研究

如何设计一款自己心爱的水杯呢，体现自己的个性，随心所欲，拥有一款属于自己的，独一无二的水杯，今天小编就给大家一起分享利用CATIA设计一款水杯，希望能给大家一点启发；

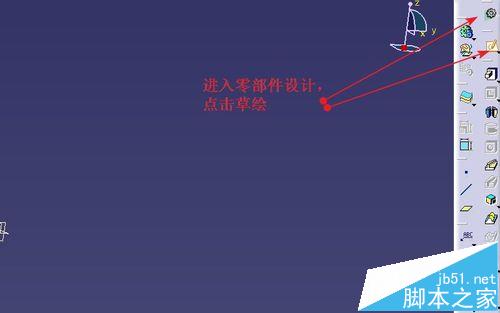

1、首先我们打开CATIA软件，进入零部件设计，店家草绘命令，进入草绘设计，如图所示；

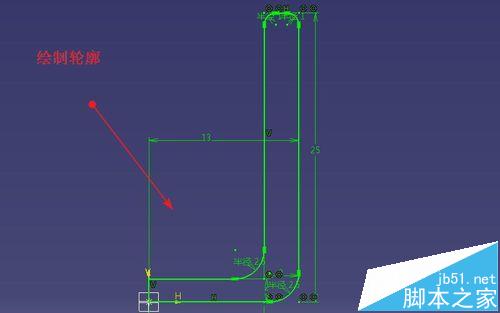

2、首先我们进行水杯的结构设计，我们将水杯的截面图绘制出来，具体操作和尺寸，参照下图，如图所示；

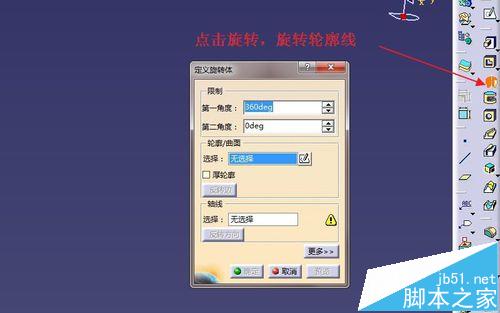

3、完成草绘后，我们选择旋转按钮，将轮廓进行旋转，形成我们需要的水杯主体，如图所示；

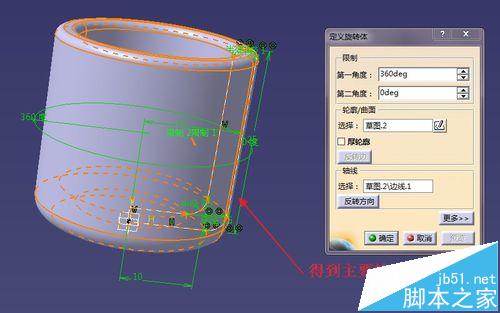

4、选择轮廓线和我们的旋转轴，同时对轮廓旋转360°，得到我们水杯的主体，如图所示；

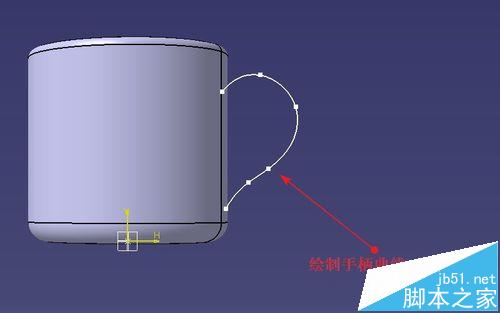

5、这一步我们来设计把手的趋势线，我们选择样条曲线，在与水杯主体的垂直平面上进行草绘，绘制下图的样条曲线，如图所示；

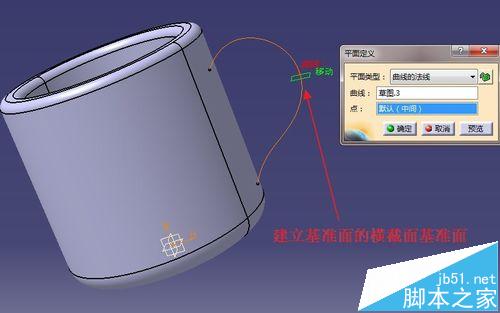

6、样条曲线完成后，我们来设计横截面基准面，也就是设计扫面所需要的手柄横截面，县级基准面，新建平面与曲线任意位置垂直，如图所示；

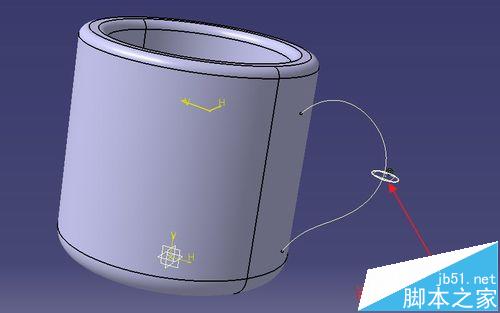

7、在刚建立的平面上，绘制手柄的横截面，比如一个圆形，就绘制一个圆，如图所示：

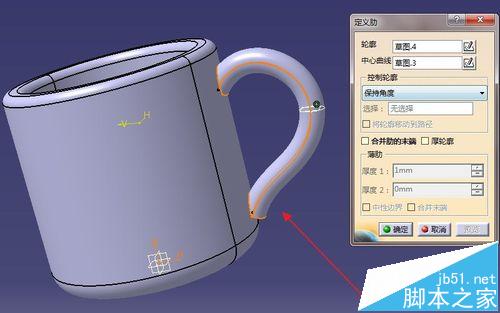

8、我们再利用横截面和刚绘制的趋势线进行扫描，我们得到如下图所示的手柄，如图所示；

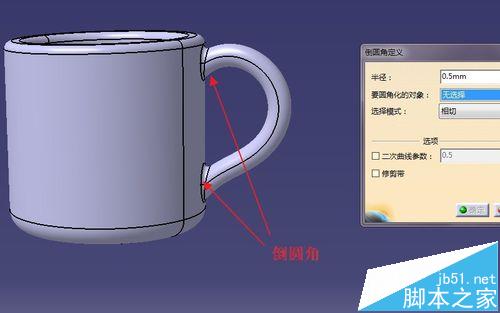

9、我在在手柄与主体相接部位进行倒圆角过渡，这样我们看上去比较圆润，同时也比较美观，选择倒圆角命令选择相交线，完成倒角；

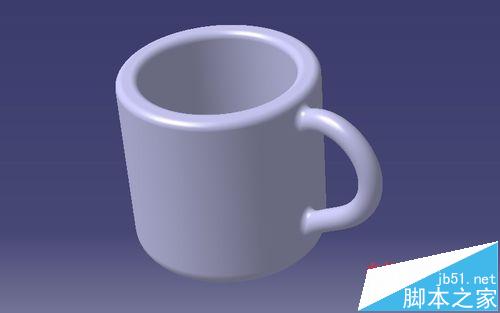

10、完成以上步骤后，我们得到了我们所需要的水杯，你是不是很兴奋。
