msteel结构工具箱(CAD插件) v2021.12.26 64位/32位 中文安装免费版

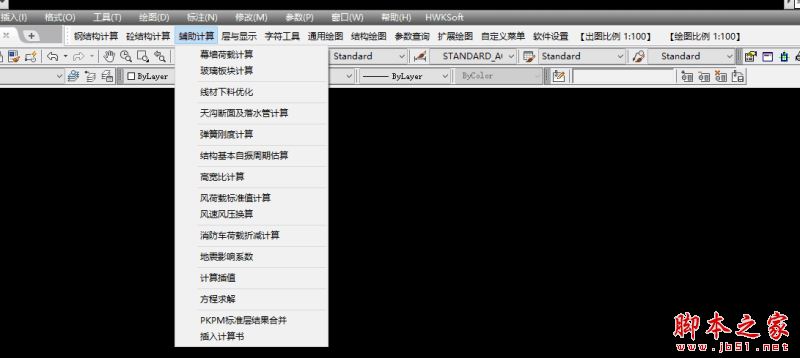

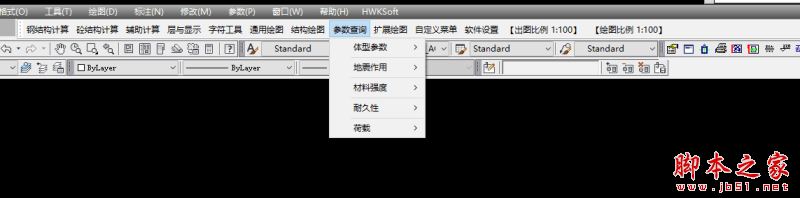

MSteel结构工具箱该版本支持AutoCAD2006~2020下的版本,用于结构计算，CAD辅助绘图。一些功能我截了图，还有好多CAD辅助绘图的功能，比如让某些图纸部分显示或者部分隐藏，或者按颜色显示或者隐藏，还有线材优化、一些结构计算用的参数查询......还有很多功能大家可以自行探索。

软件功能

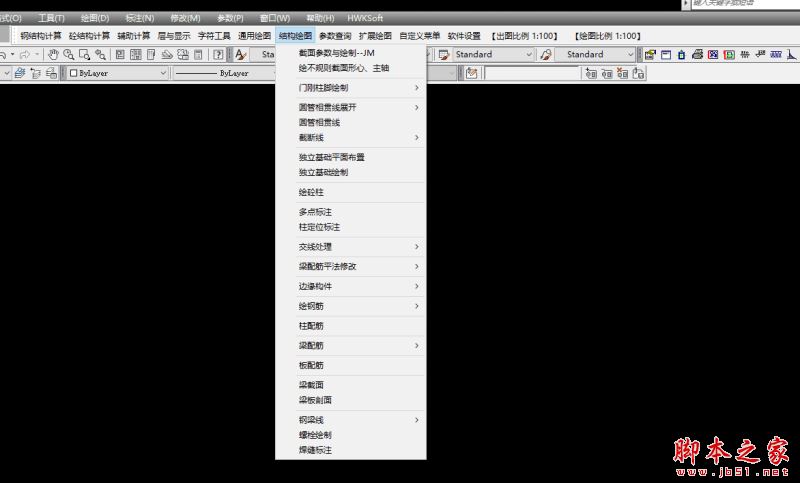

1、结构绘制

2、扩展绘图

3、钢结构计算

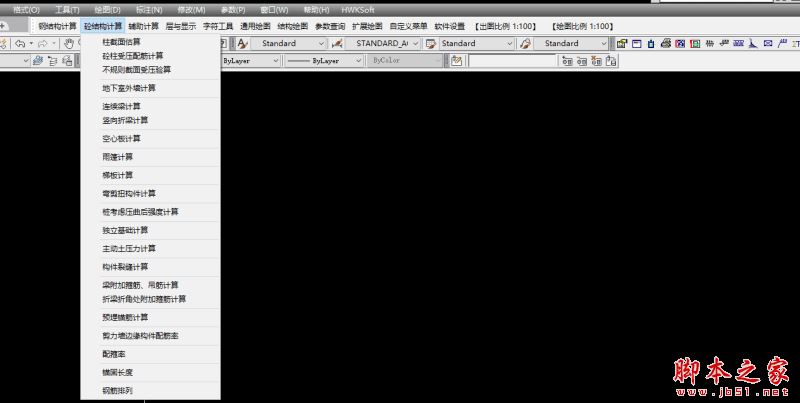

4、砼结构计算

5、幕墙结构

6、字符工具

7、层与显示

8、辅助绘图一

9、辅助绘图二

10、其他功能

使用方法

如安装有问题，由于本软件为纯绿色软件，可直接按下述方法手工拷贝安装

   1、安装文件“MSteel安装程序(64位).exe”为自解压文件，可将该文件解压;

   2、将安装目录内文件全部拷贝至所需的安装目录下，如“D:\MSteel”;

   3、将解压后的文件里的字体文件MSteel_EN.shx和MSteel_HZ.shx拷贝至AutoCAD所在目录下的Fonts目录下;

   4、在AutoCAD安装目录下寻找acad.rx文件(如没有，可自建)，将该文件用记事本打开，在里面添加如下几行：

      MSteel的安装目录\MSteel2000.ARX

      MSteel的安装目录\MSteel2004.ARX

      MSteel的安装目录\MSteel2008.ARX

      MSteel的安装目录\MSteel2010.ARX

      MSteel的安装目录\MSteel2013.ARX

     MSteel的安装目录\MSteel2015.ARX

     MSteel的安装目录\MSteel2017.ARX

     MSteel的安装目录\MSteel2018.ARX

     MSteel的安装目录\MSteel2019.ARX

例如，如果安装目录为D:\MSteel，则在acad.rx里添加如下几行：

D:\MSteel\MSteel2000.ARX

D:\MSteel\MSteel2004.ARX

D:\MSteel\MSteel2008.ARX

D:\MSteel\MSteel2010.ARX

D:\MSteel\MSteel2013.ARX

D:\MSteel\MSteel2015.ARX

D:\MSteel\MSteel2017.ARX

D:\MSteel\MSteel2018.ARX

D:\MSteel\MSteel2019.ARX

5 、如需在探索者或天正下使用，可直接在天正或TSSD的系统目录下寻找acad.rx文件，将该文件用记事本打开，在里面添加几行，内容同第4步。

GIF功能演示

Z坐标归0

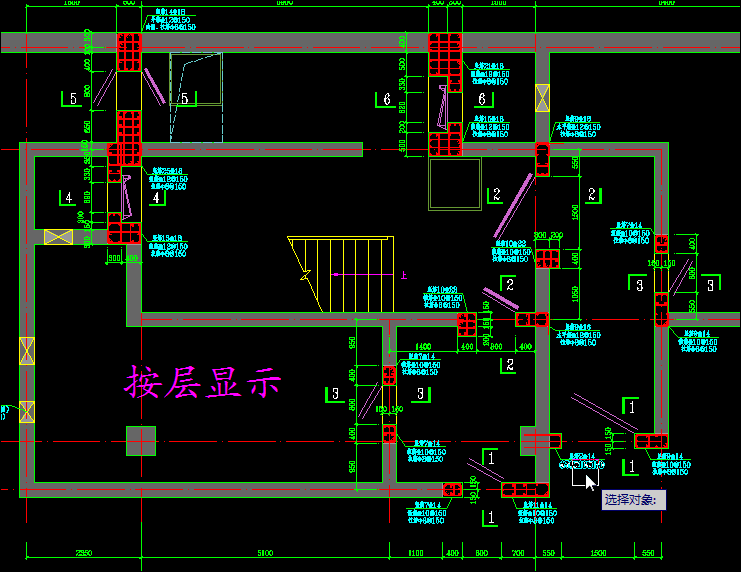

按层显示

按层隐藏

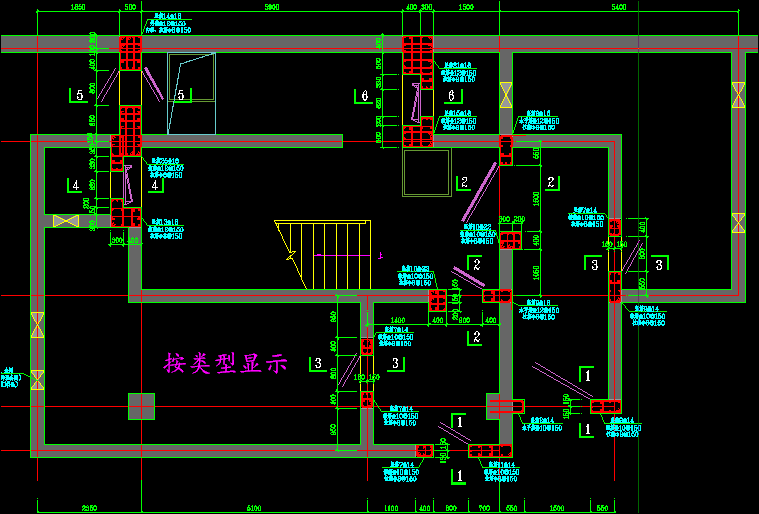

按类型显示

更新说明

　　修正了双屏时菜单和对话框显示的Bug

　　对线材优化下料功能进行了升级，可以输出Excel、Word格式

　　梁配筋平法修改功能的改进：

　　1、对根据集中标注字符判断梁宽时，取消钢筋字符和梁宽字符一定要在一个图层上的限制

　　2、对根据集中标注字符判断梁宽时，对梁尺寸BxH单独一行的情况也加以梁宽判断

　　3、对单独构造通长筋(2D12)也支持双击改筋

　　4、对梁平法移位自动判断图形组进行了改进

　　5、解决了有些情况下梁宽无法判断的Bug
