MIT技术宅的智能家居：沙发变遥控器，PCB藏涂鸦

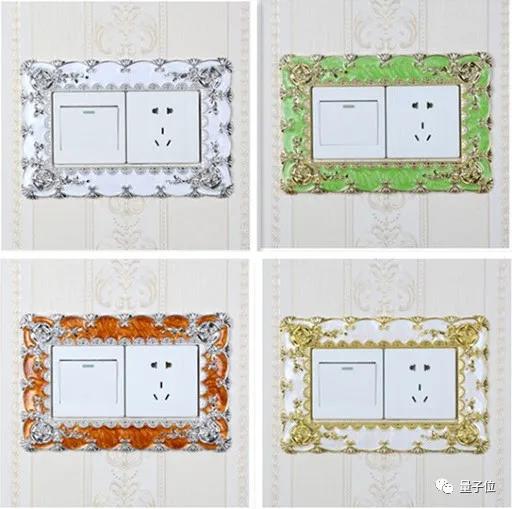

城乡结合部土味开关，不知道你有没有印象：

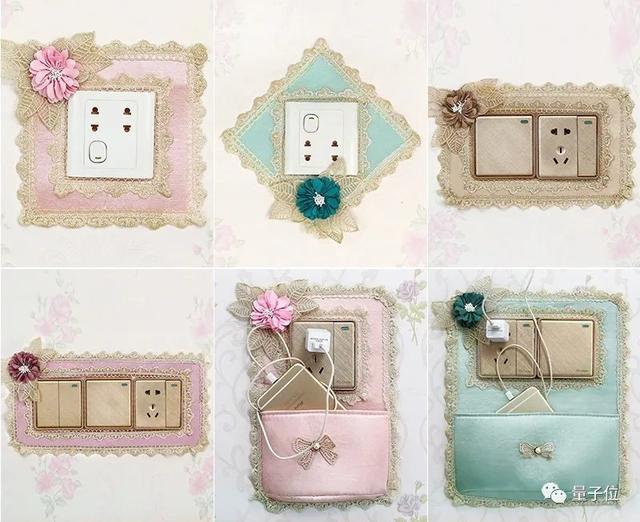

强行欧式，强行蕾丝，强行少女心，处处透露着改革开放早期人们对色彩的渴求。

也可能是上一辈人觉得门口墙壁上的开关实在太丑太突兀了吧。

现在，对这些开关不能忍的MIT研（yi）究（shu）员（jia）们，决定对丑开关进行一波改造：

把墙壁、沙发、柱子或者家中任何东西，埋进电路和传感器，整个房子也就被改造成了大型PCB电路板，每一条线路、每一个节点、每一个控制装置，都嵌入到房间自身的装修中，像个变色龙一样，你再也看不到突兀的开关了。

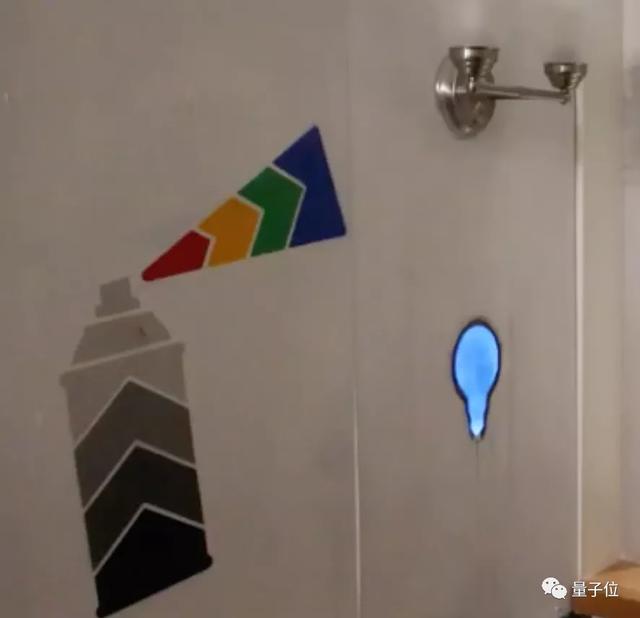

比如，你看这面涂鸦墙，那似乎就是一片软装：

但是摸一摸灯泡图形，上面的真灯泡就亮了：

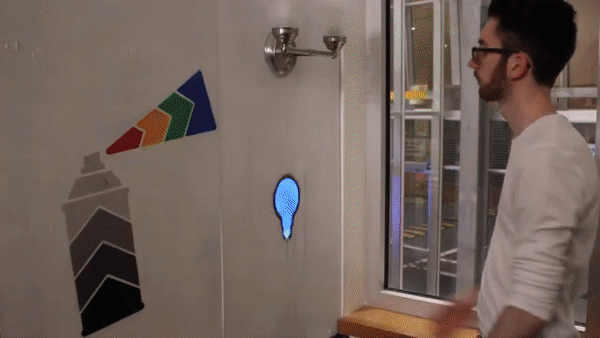

摸一摸画在墙上的颜料喷瓶，就会根据你摸到的位置调节灯光的亮度，你一摸黑，灯就变黑：

颜料瓶图案喷出来的彩色图案，你摸哪个颜色，灯光就会变成哪个颜色：

你以为这是一片装饰，不，它明明是一片传感器。

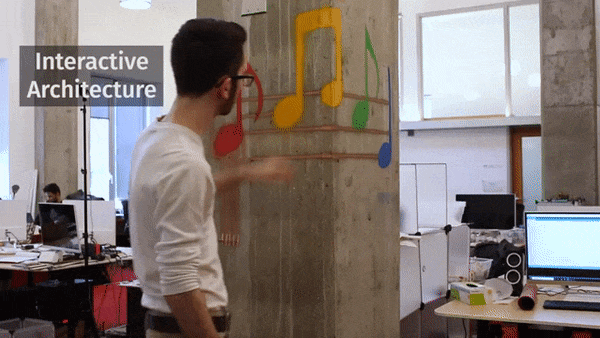

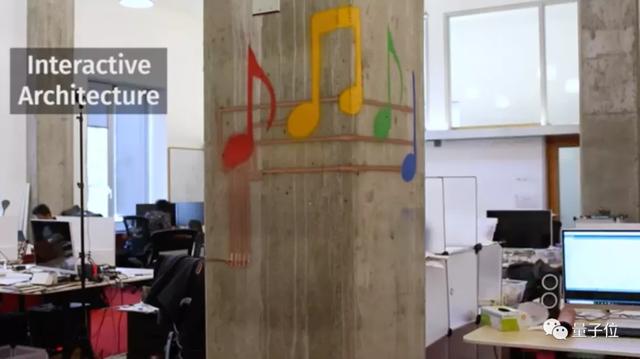

再比如，这根工业风水泥柱上的五线谱图案，看起来像小学音乐教室：

其实你摸一摸音符，它可以放音乐，再摸一摸，还能切歌：

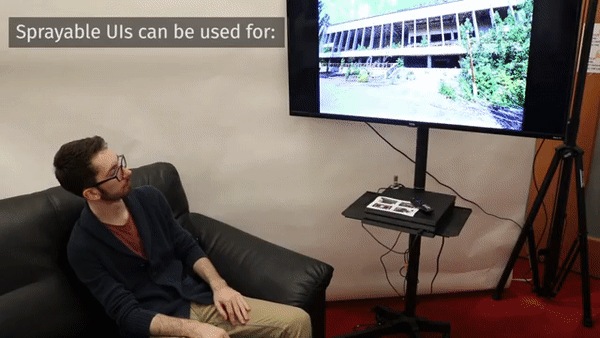

除了墙面，沙发也暗藏玄机。挥一挥手，就可以切换旁边电视机上的相册系统的图片：

这样，不仅没了丑丑的开关，乱糟糟的线也不见了，你也不用担心找不到遥控器，整个家都变成了交互的一部分。

装修完房子之后，他们就把装修记录发到了人机交互顶会CHI 2020上。

在论文里，MIT技术宅们愉快地分享了他们这一套装修方案的思路和技术细节。

看完之后，自己动手操作起来也不是不可以呢

把用户界面融入物理环境

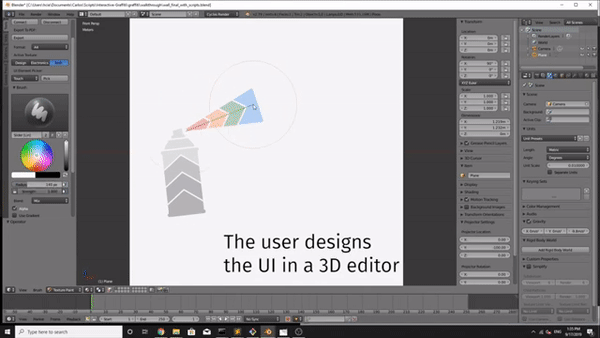

首先，你需要在3D编辑器里设计好图稿。把显示元素什么样，传感器怎么接安排得明明白白。

当然啦，技术宅们已经在3D编辑器Blender里集成了一套工具包，可以简化设计步骤。

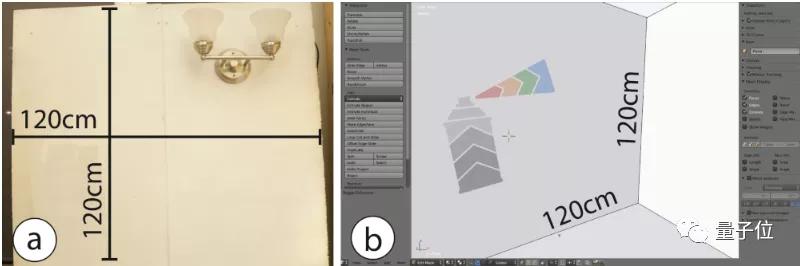

比如说，你要在墙面上布置一个调节灯光明暗、色温的开关：先量好墙面的尺寸，然后在Blender里建模。

至于显示元素的设计，可以先在PS这样的绘图软件中完成，然后将图像作为纹理映射到3D模型上。

工具包里安排了7种增加交互性的绘图工具：

触控按钮；滑块（线性/自由形式）；距离传感器；电致发光显示器等输出元件；电线；微控制器连接器；擦除工具。

来看一下示范操作：

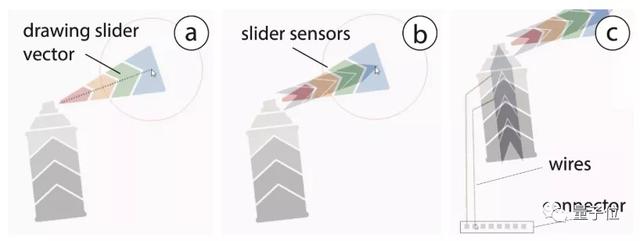

可以看到，滑块等电路板设计之上，可以叠加艺术外观层。

当然，更多层的模板设计也是支持的。比如这个灯泡造型的触控开关，就由导电层、介电层、荧光层和顶层透明导体组成。

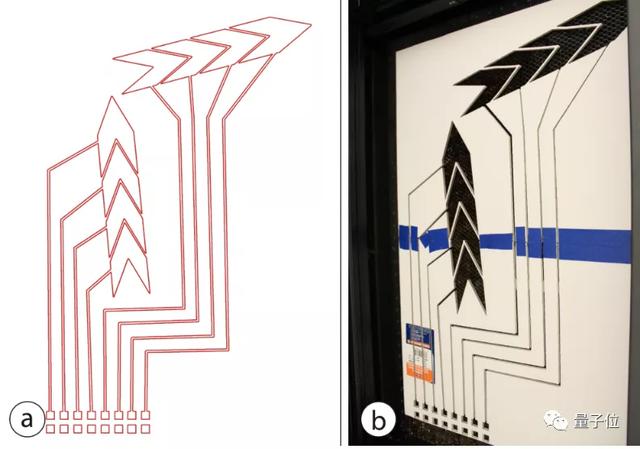

完成电路板和外观设计之后，为了方便装修，你可以选择用切割绘图仪、激光切割机等设备把模板打出来。

不过，对于不平坦的表面，比如沙发来说，这样的喷涂模板可能不太好使。

于是，还有另一个解决方案，那就是投影。

接下来，就可以进入真正的装修步骤啦。

需要准备的硬件有：喷枪，功能性墨水，装修需要的防护工具。

喷枪方面，他们的配置是：可以同时控制墨水量和气流的双动触发装置，重力进料系统，以及在内部混合空气和油墨的混合点。这样的配置适合于绘制细节，有利于电路的创建。

在他们的示范案例中，使用到的功能性墨水是Lumilor和KPT生产的铜、电介质、磷光剂和透明导体墨水。

那么就开始按照设计，喷涂导电铜墨水。再在电路之上搞艺术创作。

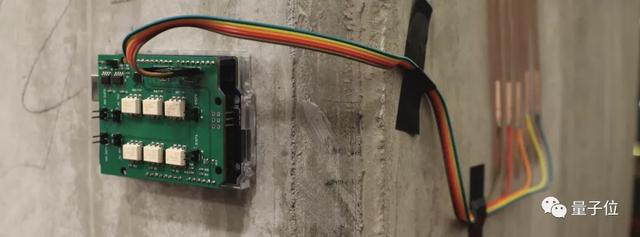

最后，别忘了连接微控制器板。

虽然此前市面上已有墙面触控板开关：

[[328335]]

但相较之下，这一套方案突破了打印机尺寸的限制，在任何材料、任意形状上，都能更方便地实现脑洞。

技术评估

MIT的技术宅们还表示，装修不算完，做事要严谨。

他们测试了这一套被命名为SprayableTech的技术在不同材料、不同形状表面上的实际效果。

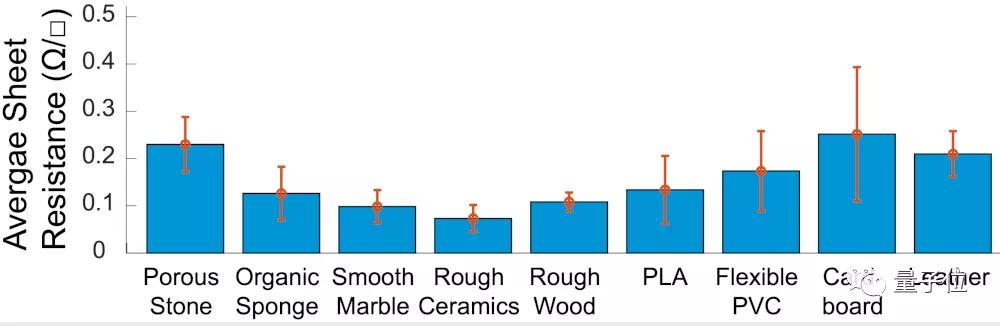

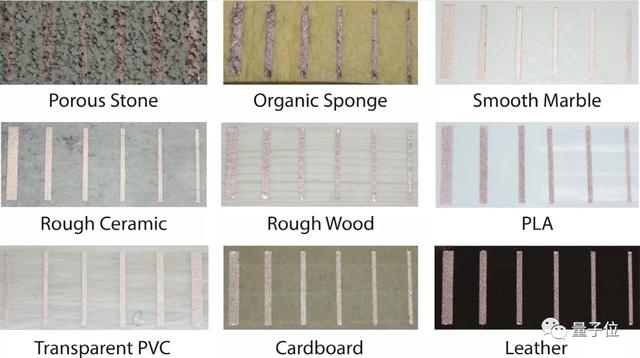

结果表明，无论是在何种材料上，喷涂的铜迹线均显示出了高导电性，电阻范围在0.07Ω-0.25Ω之间。

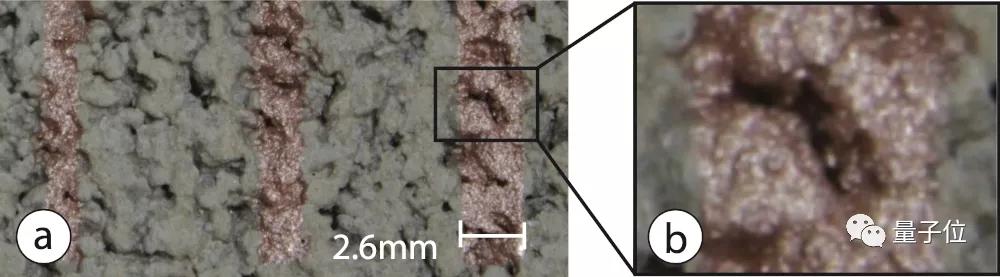

即使是在多孔石材这样非常粗糙的材质表面，喷涂颗粒也可以到达材料深腔并覆盖整个材料表面。

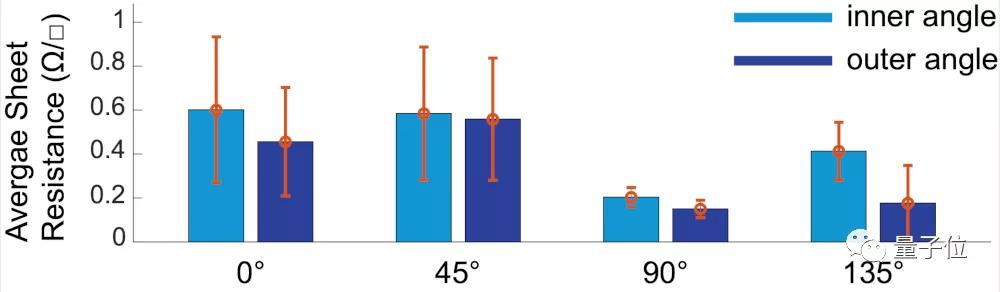

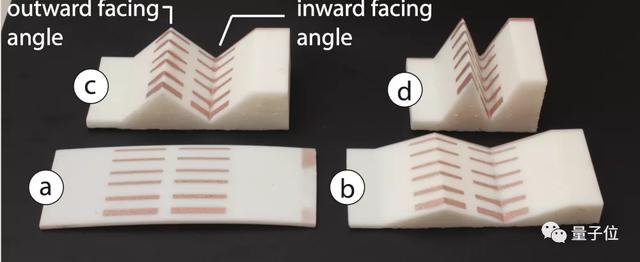

另外，电导率和物体表面形状的角度之间也没有显著关系。

这意味着喷涂的电路不会受到墙壁转弯的影响。
