Root Motion技术深度剖析(Unity版)

在很多动画当中,模型的位置、角度往往会发生变化,我们需要决定是否将模型再动画中发生的这些变换应用到实际模型。Unity中有两个跟这个有关的设置。

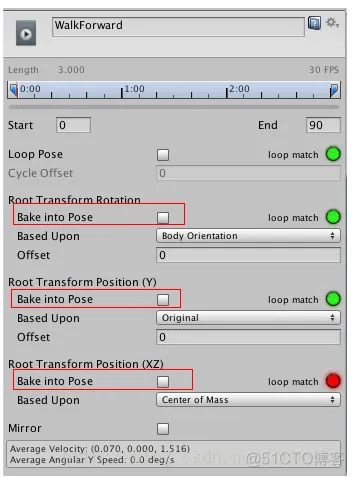

1、

Root Motion深度解析[Unity]_3d

2、

Root Motion深度解析[Unity]_.net_02

这里如果看官方文档,理解起来会比较绕,特别是这两个设置的地方会相互影响。当然如果要是弄明白了里面的机制就好理解了。

我们首先来看这个“Bake into Pose".在untiy中将动画中的变换分成两种,Body Transform和Root Transform,我们可以设置动画中的关于模型的一些变换(平移、旋转等)是属于Body Transform(pose)还是Root Transform(trajectory)的一部分。这里的Bake into Pose 也就是将变换设置为Body Transform(pose)的一部分我们可以这样去理解,如果是设置成Body Transform(pose)的话,就相当这些变换是属于动画本身的一部分,也就是说,不管设不设置Apply Root Motion,在场景中,我们都会看到模型位置或角度的变化。(因为Body Transform不影响模型实际的位置和角度,所以这里只是纯粹的动画效果,模型的位置和角度参数值不变)如果设置成Root Transform,Root Transform将影响模型的实际位置和角度(前提是要设置“Apply Root Motion”,如果不设置Apply Root Motion的话,也就是说变换将不应用,场景中的模型位置或角度是不会有变化的(参数值自然也不变),就像一个行走动画,可能一直在原地行走)。


然后我们来重点再看看这里的”Apply Root Motion".这里他会起到两个作用,首先最重要的是,决定是否应用Root  Transform,如果应用的话,那么在动画的同时,模型的位置和角度会同时跟着变化。如果这里不勾选的话,那么就是说不应用Root Transform,这样我们所有的Root Transform都将不起任何作用。(也就相当于于所有没有Bake into Pose 的变换都没有用了)。

Apply Root Motion的第二个作用是在动画结束后,将Body Transform中的变化应用到模型(注意,这里是结束的时候才应用,也就是说动画的时候,模型的position、rorate等参数是不变的,当动画结束之后,开始新的动画之前才会改变,注意这里跟前面提到的Root  Transform的区别)



上面就是关于Root Motion的理论,然后我们来个几个实际的场景。

比如说我们有一个人物行走的动画,我们来考虑一下几种情况(这里以“Root transform position(XZ)为例)

1、勾选”Bake into Pose",不勾选“Apply Root Motion",勾选”Bake into Pose"后,变换属于Body Transform,所以即使这里未勾选”Apply Root Motion“,但是动画依然会在场景中体现,人物会按照动画的路径行走(但是如果我们观察Inspector中模型的position参数,值一直不变)。但是因为没有勾选Apply  Root Motion,所以动画结束后,变换不会应用到模型,所以如果这时候,如果开始一个新的动画的话,模型会瞬间回到起始位置(新的动画开始时候,模型处于行走动画开始时的位置)。


2、勾选”Bake into Pose",并勾选“Apply Root Motion",这里跟上面的情况唯一不同的就是,动画结束后,开始新的动画之前,变换会应用到模型。(模型的position在新的动画开始之前会发生变化,新的动画开始时候,模型处于动画结束时的位置)


3、不勾选”Bake into Pose",勾选“Apply Root Motion",这时候,变换是作为Root Transform,所以因为这里勾选了Apply Root Motion,变换会应用到模型(模型的position跟着动画不停的变化),自然,新的动画开始时候,模型处于动画结束时的位置。


4、不勾选”Bake into Pose",并且不勾选“Apply Root Motion",这里变化还是作为Root Transform,但是因为没有勾选Apply Root Motion,所以变换将不被应用,所以模型将一直在本地不动,自然,新的动画开始时候,模型处于行走动画开始时的位置
