Revit:建筑业的必备嘉宾与三维建模神器

Part1前言

Revit是Autodesk公司一套系列软件的名称。Revit系列软件是为建筑信息模型(BIM)构建的,可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。Revit是我国建筑业BIM体系中使用最广泛的软件之一。


Revit--建筑业的常驻嘉宾_web

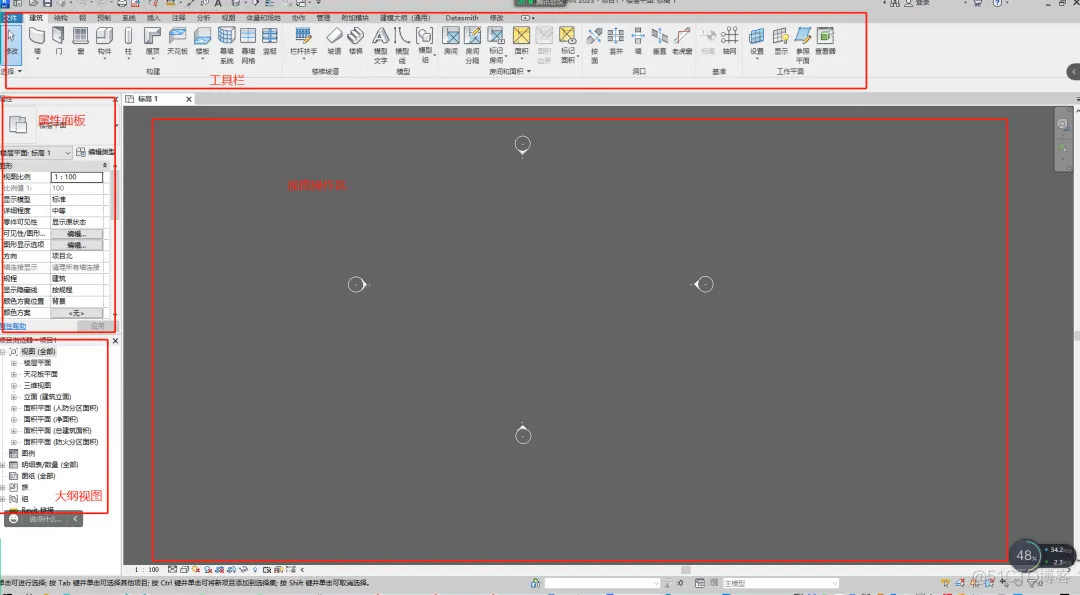

Part2界面功能分区

Revit--建筑业的常驻嘉宾_python_02

工具栏:所有的功能、命令都是在这里

属性参数:调节模型参数,大小,材质,更换模型预设

项目浏览器:类似于大纲视图

视图操作:主要的操作区域

Part3快捷键

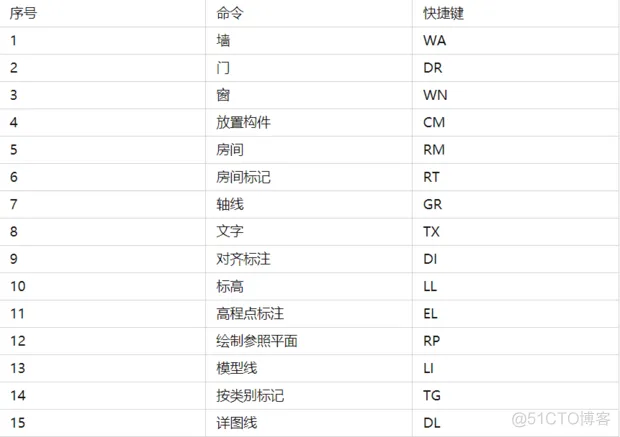

一、建模与绘图工具常用快捷键

Revit--建筑业的常驻嘉宾_大数据_03

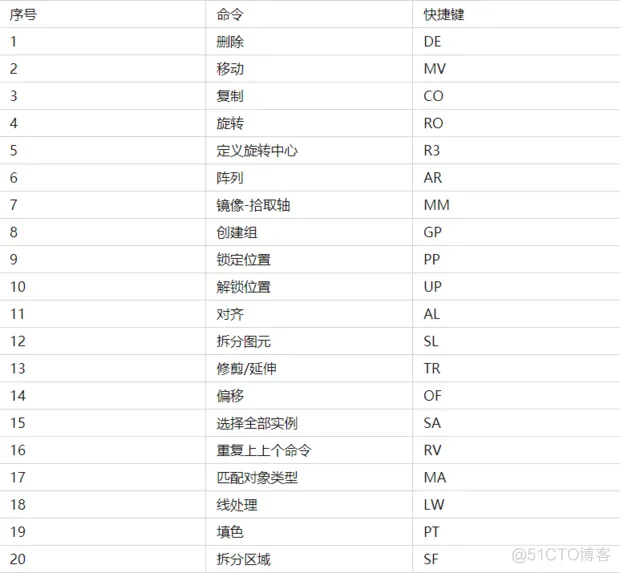

二、编辑修改工具常用快捷键

Revit--建筑业的常驻嘉宾_大数据_04

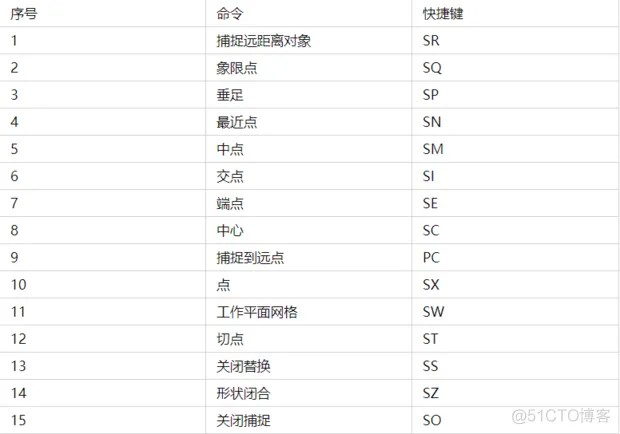

三、捕捉替代常用快捷键

Revit--建筑业的常驻嘉宾_python_05

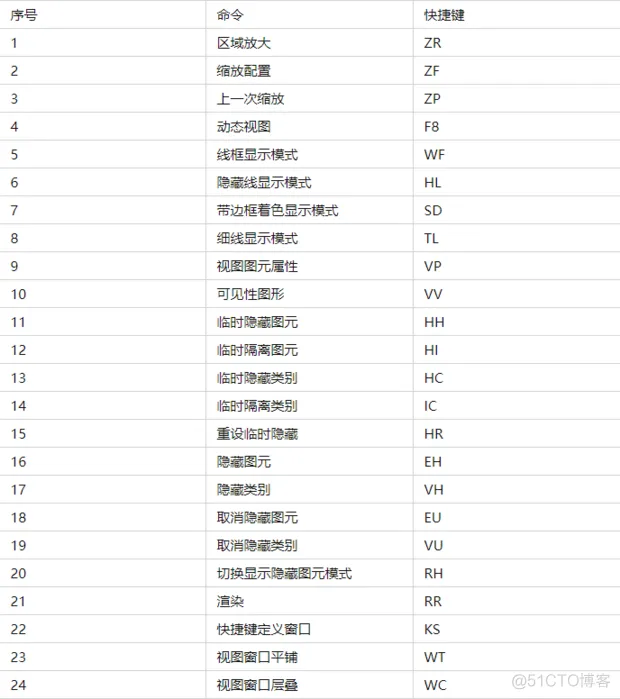

四、视图控制常用快捷键


Revit--建筑业的常驻嘉宾_java_06

Part4软件操作

我们直接来用案例来讲解一些工具的基本用法,相信大家通过这个小案例可以简单了解Revit的操作逻辑。

1新建文件

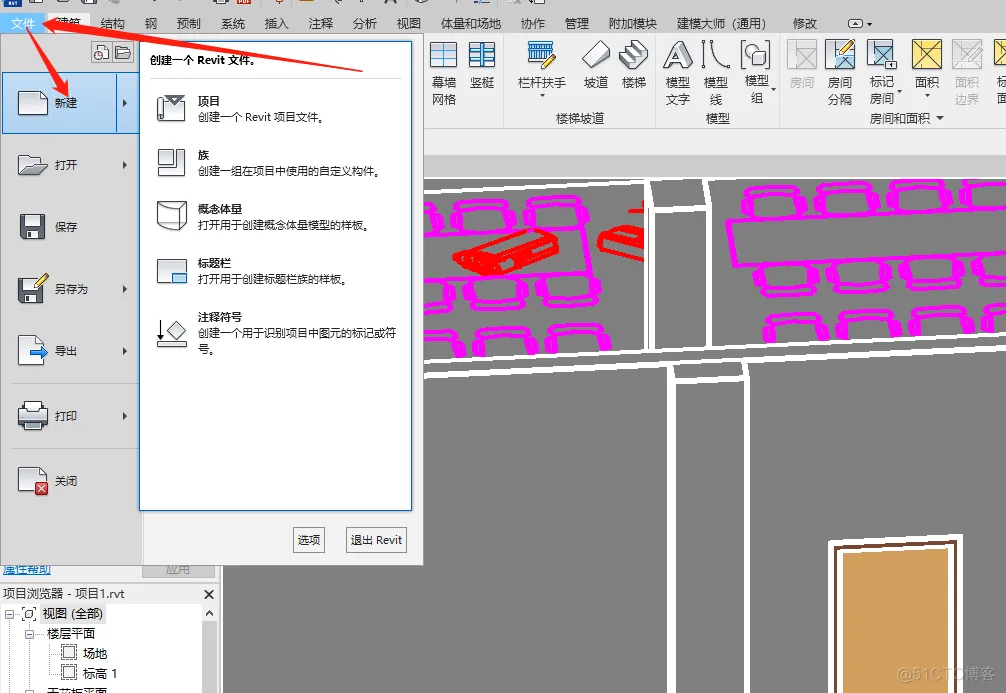

打开Revit软件,点击文件,点击新建文件

Revit--建筑业的常驻嘉宾_java_07

在样板文件里选择建筑样板,确定即可


Revit--建筑业的常驻嘉宾_web_08

2导入CAD图纸

由于CAD图纸文件通常包含了整个园区的数据,文件很大臃肿,导入Revit会导致软件制作时卡顿,甚至崩溃。所以需要将楼栋文件单独提取出来,具体操作如下:

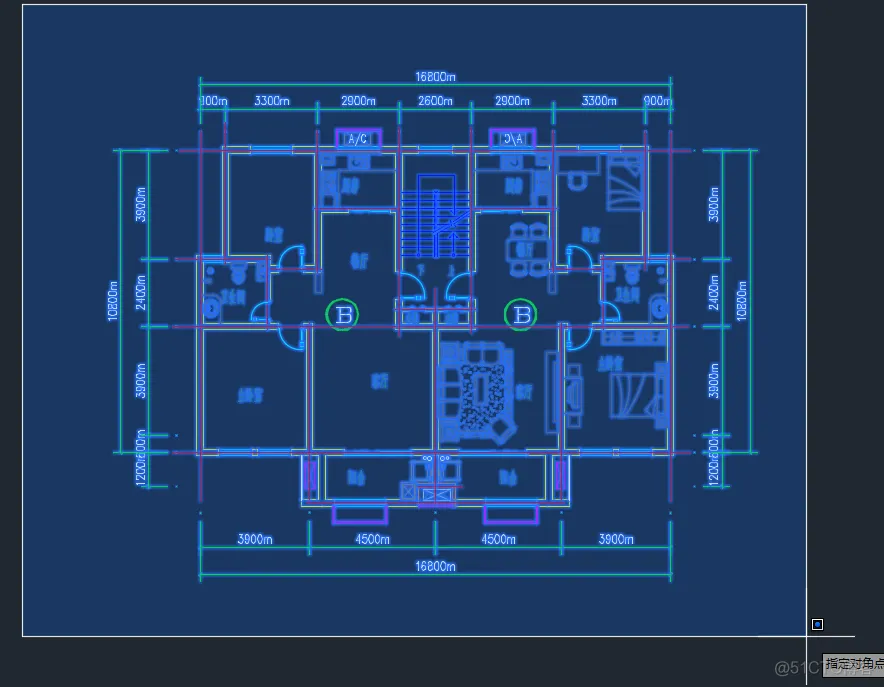

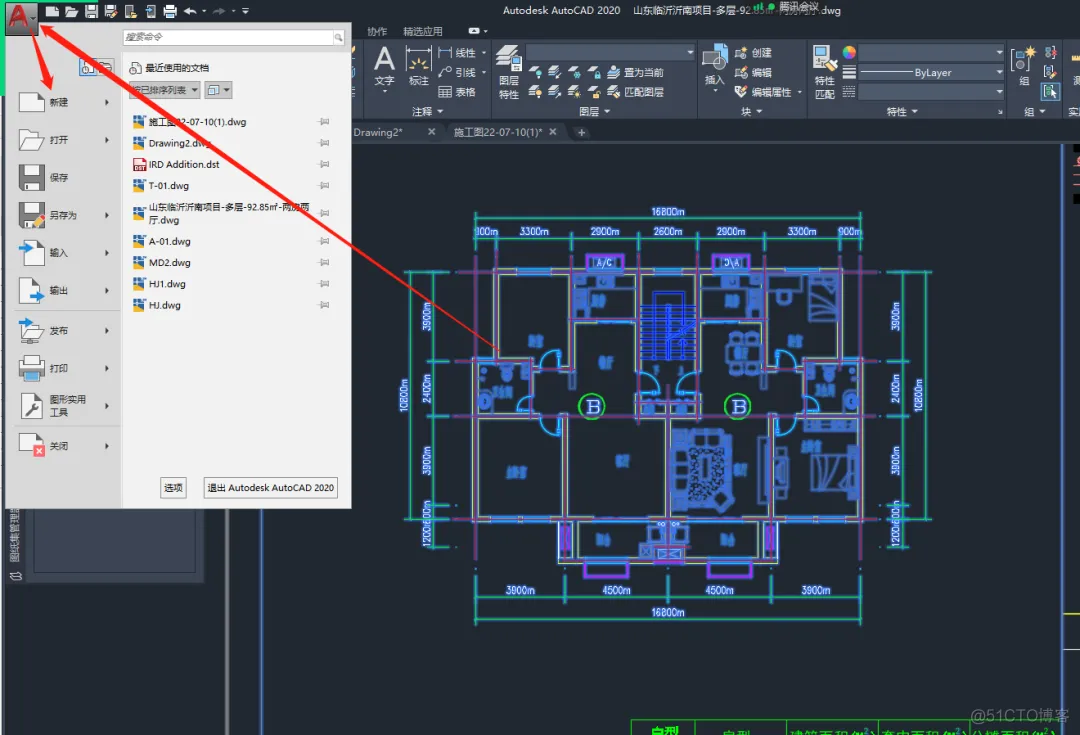

在CAD里鼠标左键框选中需要的楼层,Ctrl+C复制

Revit--建筑业的常驻嘉宾_大数据_09

新建一个CAD文件

Revit--建筑业的常驻嘉宾_github_10

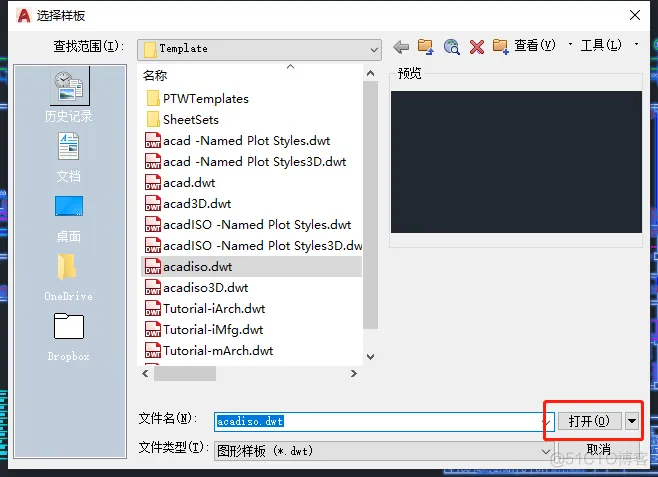

直接默认打开

Revit--建筑业的常驻嘉宾_github_11

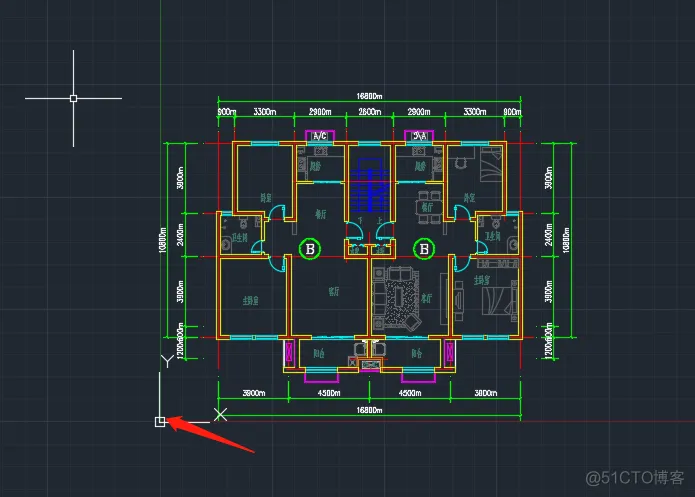

鼠标移动至原点轴上,Ctrl+V粘贴,点击一下原点,保存重命名

Revit--建筑业的常驻嘉宾_github_12

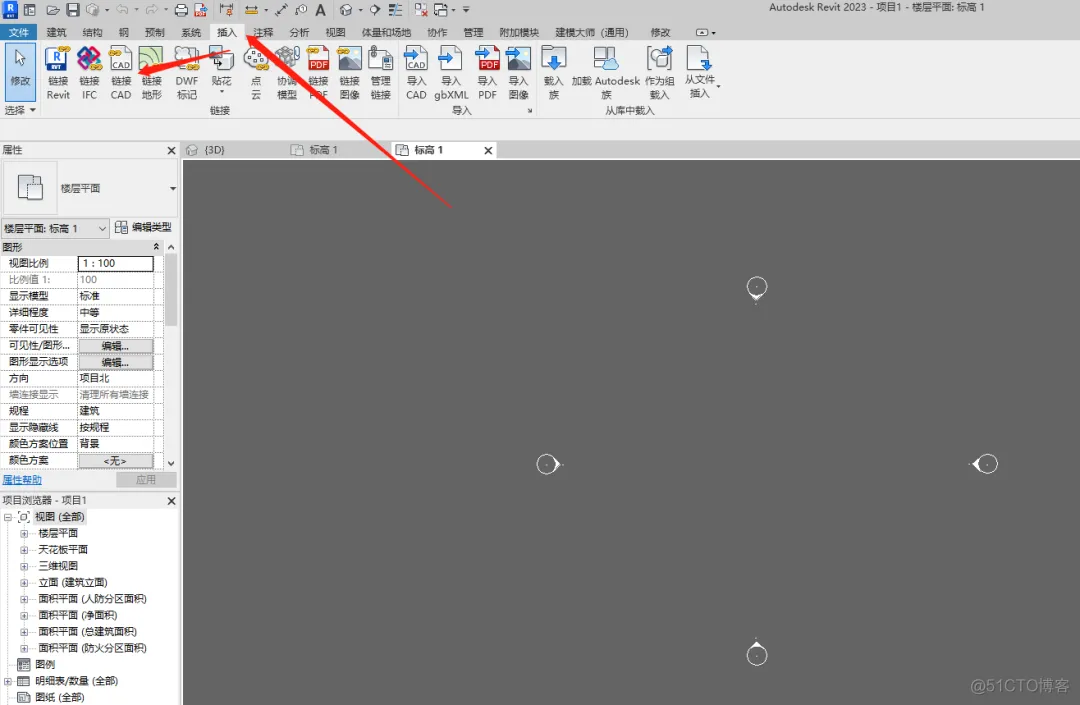

在Revit的插入工具栏中,点击链接CAD文件,默认打开

Revit--建筑业的常驻嘉宾_web_13

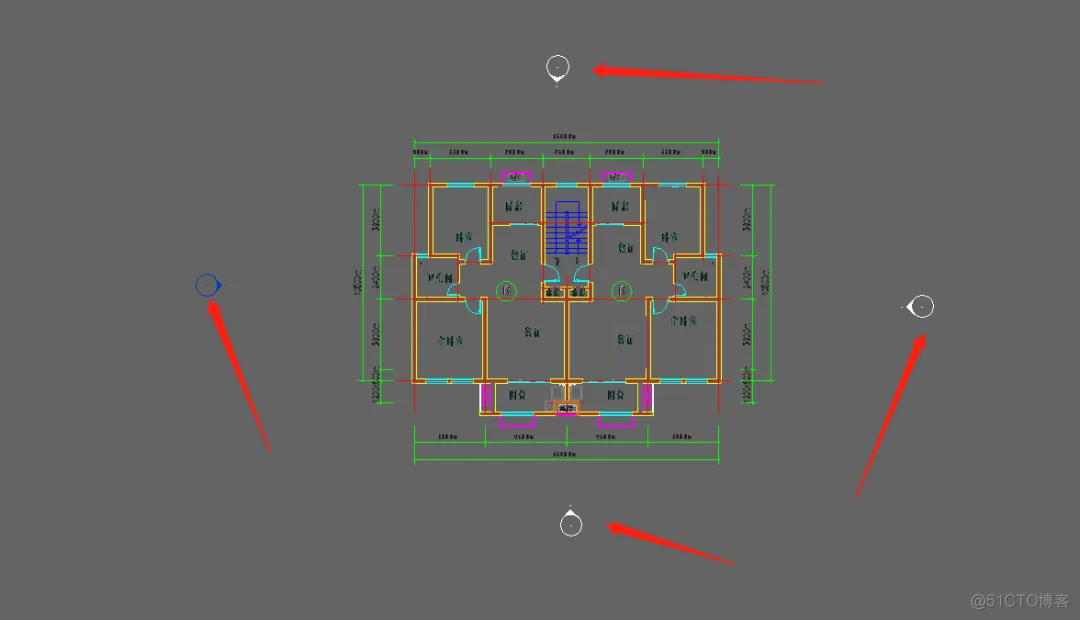

将这个四个方向标围住整个CAD平面图


Revit--建筑业的常驻嘉宾_web_14

Revit--建筑业的常驻嘉宾_java_15

3标高轴网

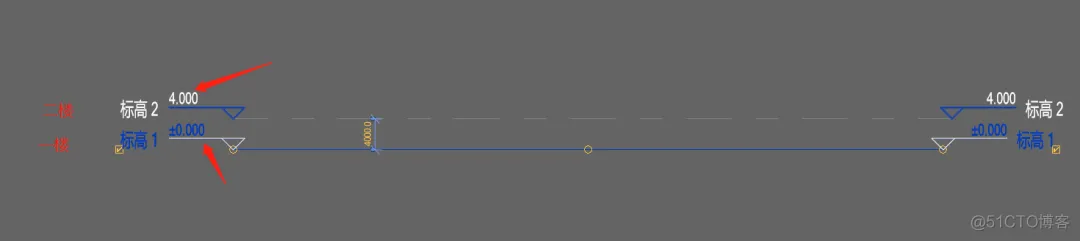

标高一般是确定每层的高度,有多少层就设置多少个标高

Revit--建筑业的常驻嘉宾_大数据_16

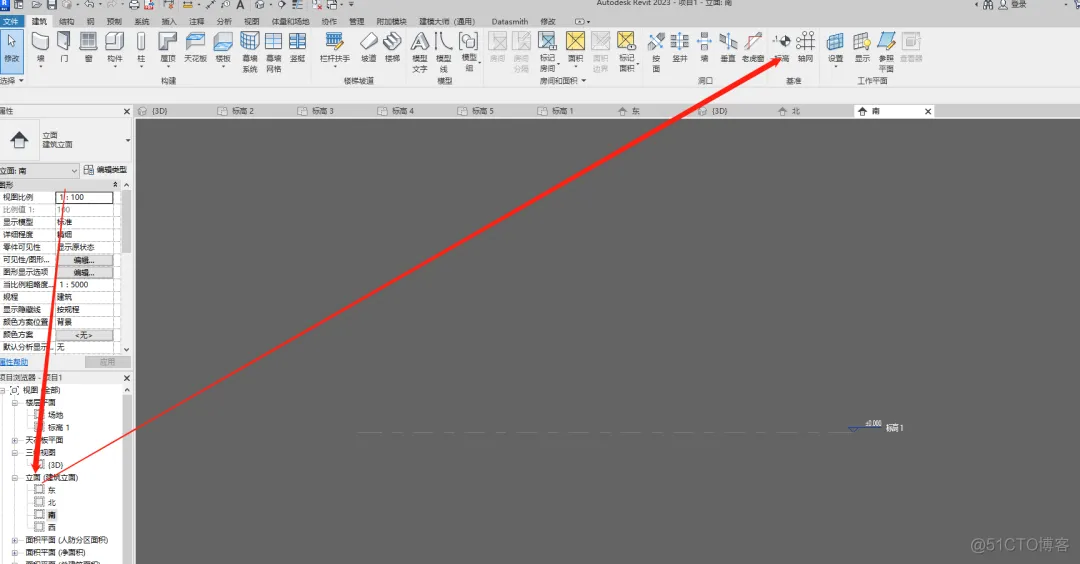

创建需要在立面里操作,东西南北都可以

鼠标点击标高

Revit--建筑业的常驻嘉宾_java_17

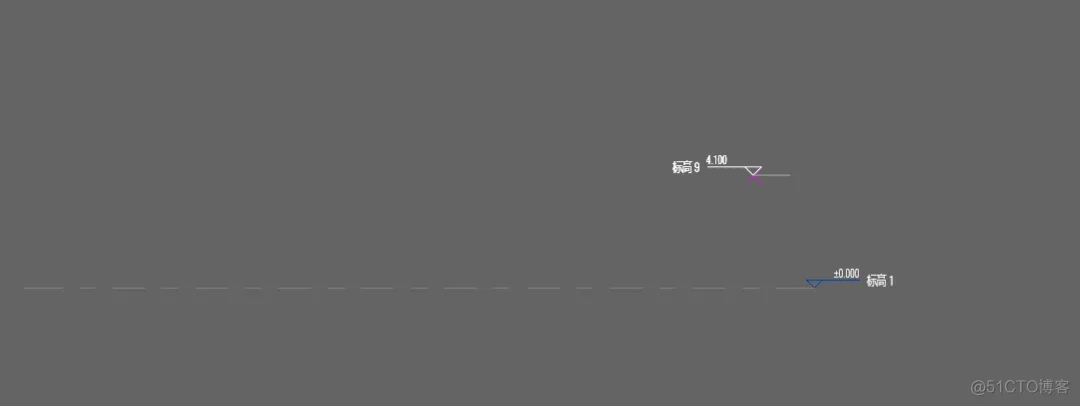

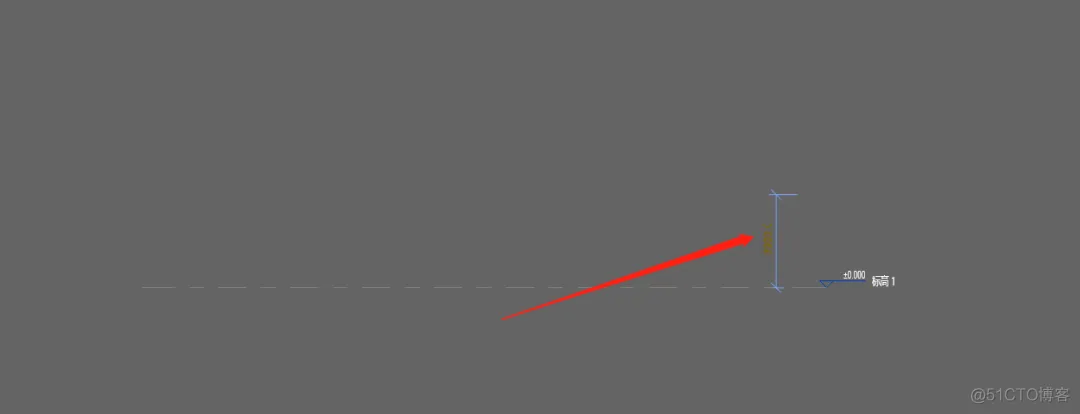

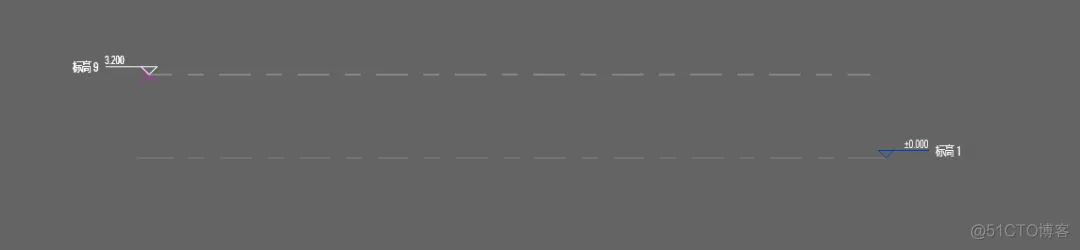

黄色数值表示高度

Revit--建筑业的常驻嘉宾_java_18

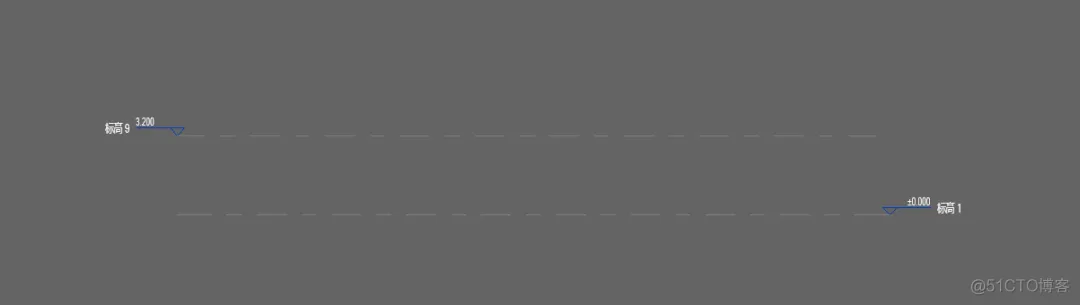

单击鼠标确认高度,移动鼠标至对面即可操作完成


Revit--建筑业的常驻嘉宾_web_19

Revit--建筑业的常驻嘉宾_github_20

Revit--建筑业的常驻嘉宾_java_21

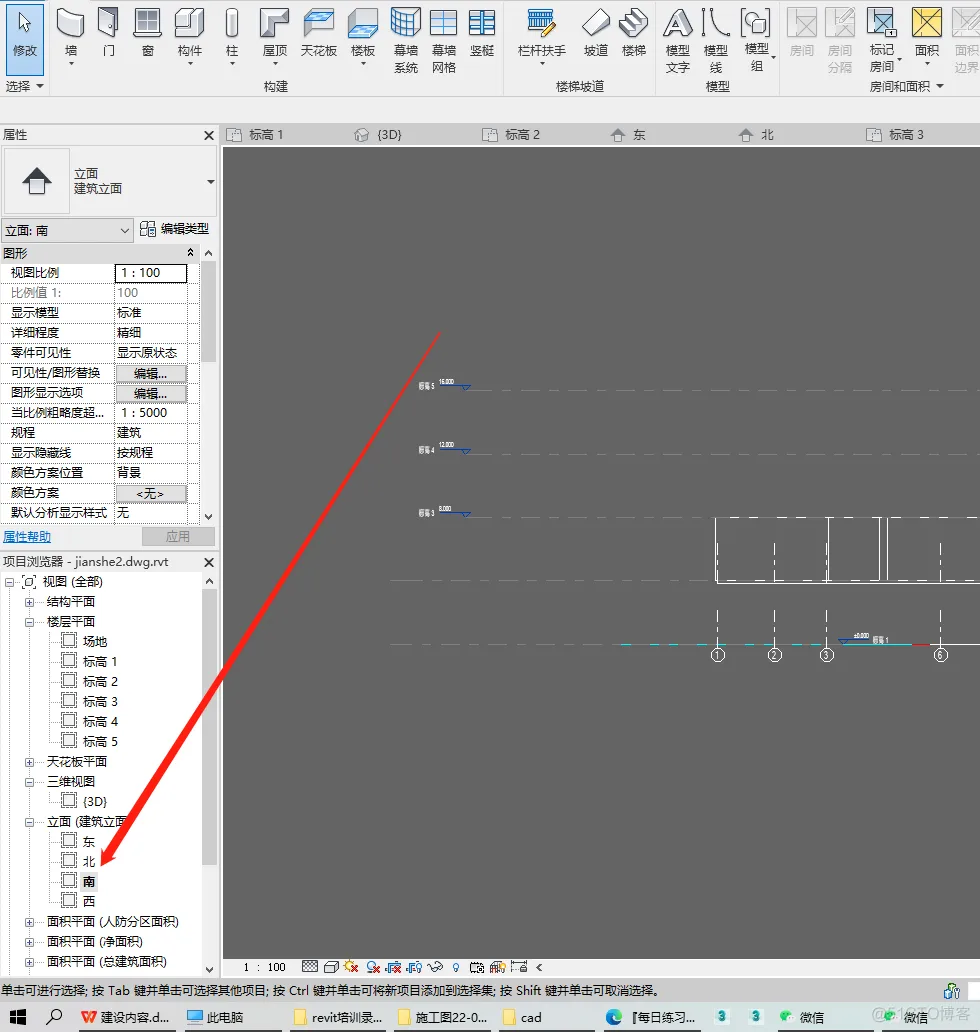

修改楼层高度 在项目浏览器里面双击立面视图,东南西北都可以

Revit--建筑业的常驻嘉宾_web_22

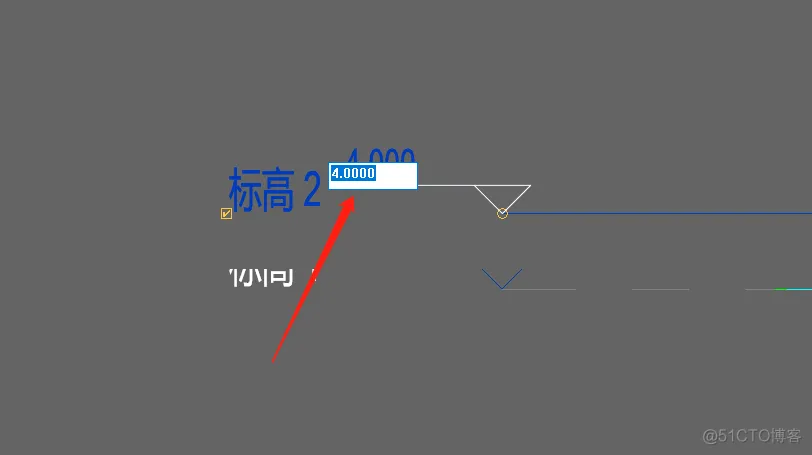

点击数字,修改为楼层高度即可


Revit--建筑业的常驻嘉宾_大数据_23

4创建轴网

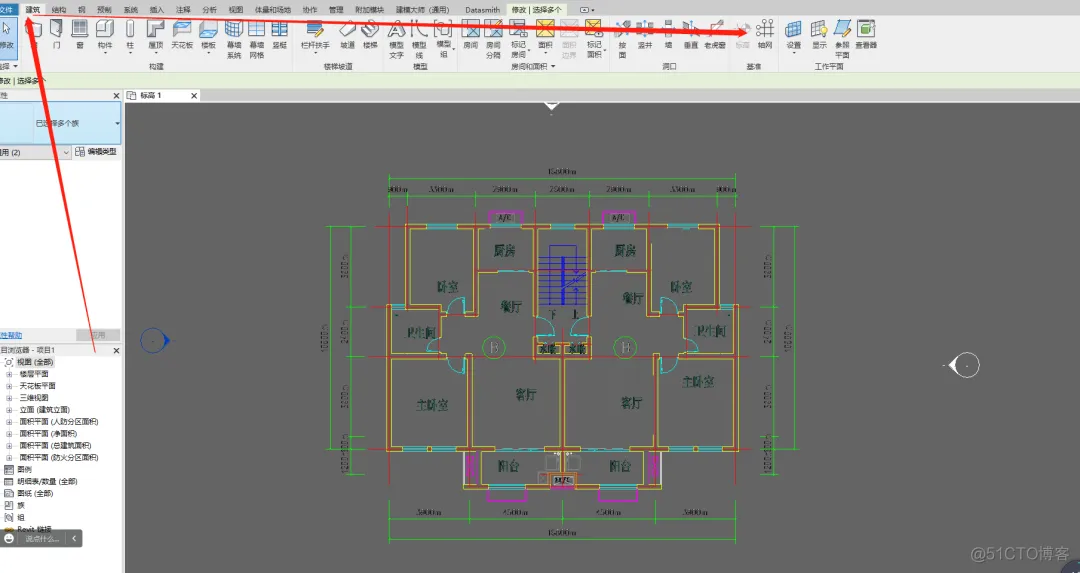

在建筑工具栏里,点击轴网按钮


Revit--建筑业的常驻嘉宾_python_24

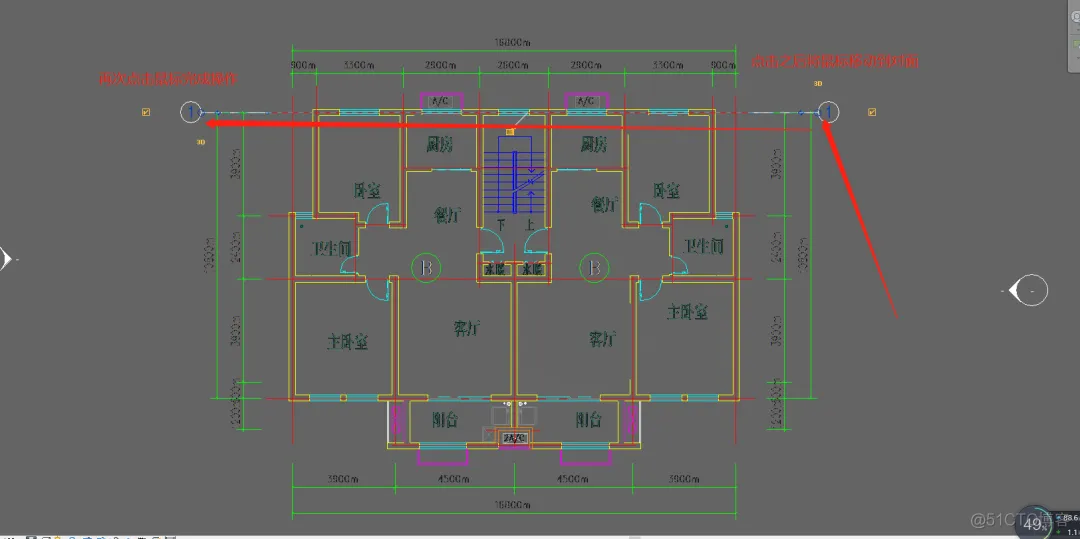

注意:轴网必须在二维平面创建,在同一个标高里 点击CAD上的轴网线,拖动到对面即可创建完成

Revit--建筑业的常驻嘉宾_web_25

剩下的就是重复操作,每一个轴点都需要这样操作 创建完轴网之后就可以开始制作了

5创建墙体

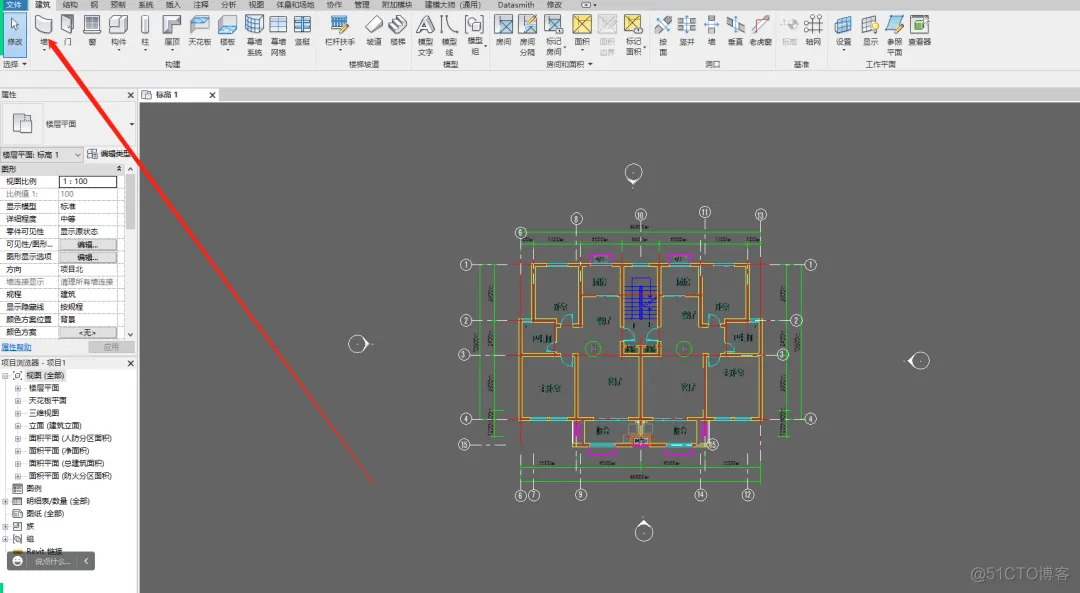

在建筑工具栏里,点击墙按钮

Revit--建筑业的常驻嘉宾_大数据_26

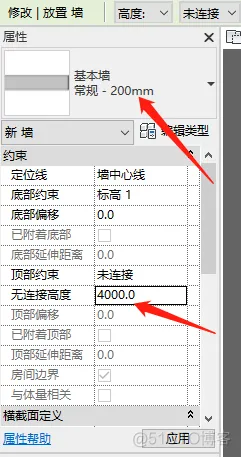

属性面板里可以更换墙体的种类,以及厚度  和高度

Revit--建筑业的常驻嘉宾_java_27

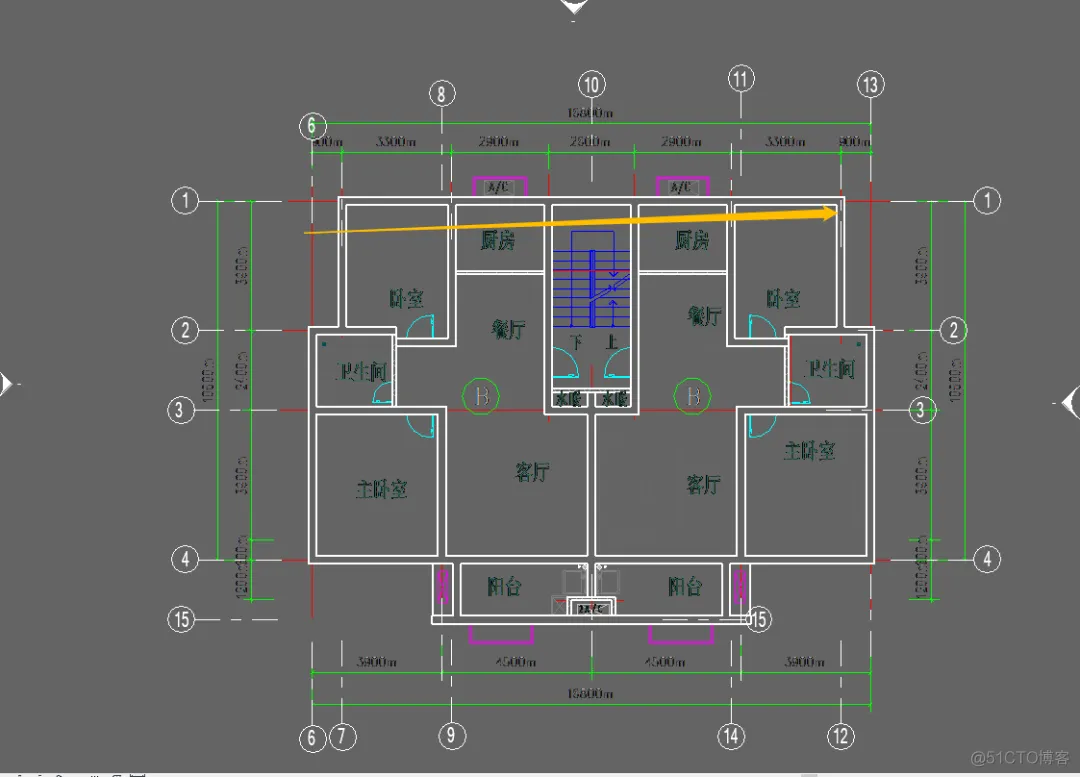

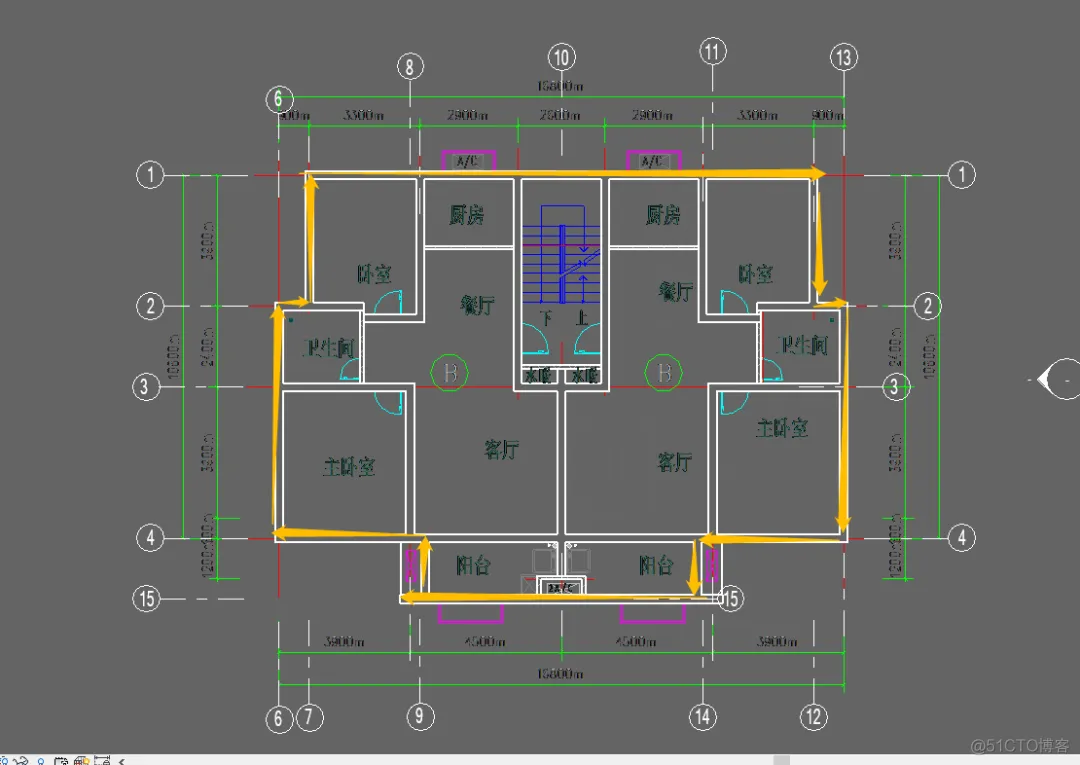

在根据CAD的图纸,单击鼠标就可以开始绘制墙体了

Revit--建筑业的常驻嘉宾_大数据_28

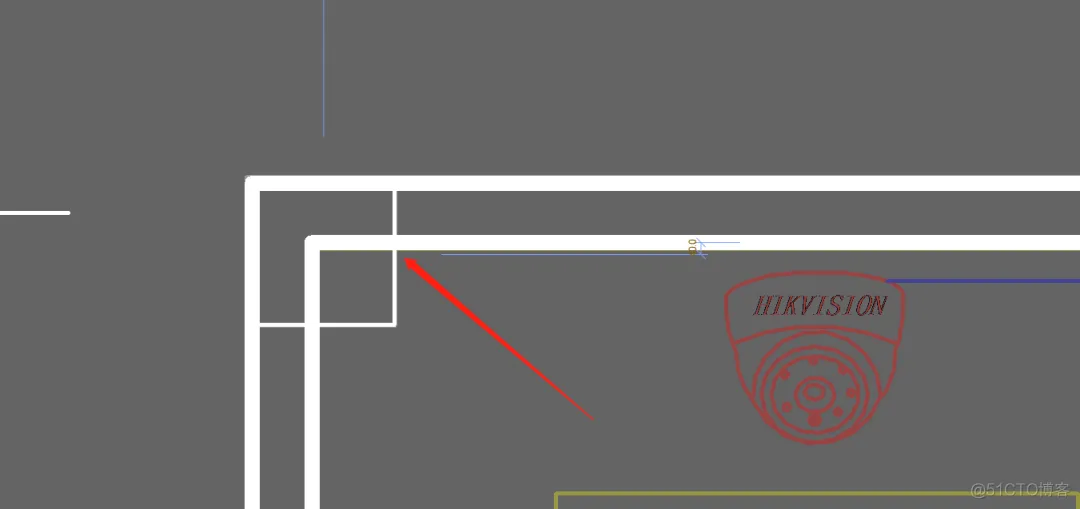

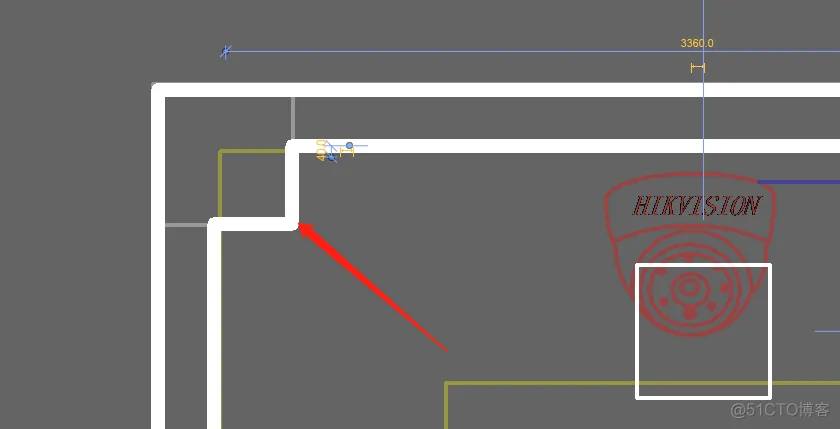

移动至箭头处单击鼠标,即可创建整个外墙体,单击鼠标右键 取消即可退出绘制模式

Revit--建筑业的常驻嘉宾_web_29

内部墙体也是和上述方法一样操作即可。

6创建柱体

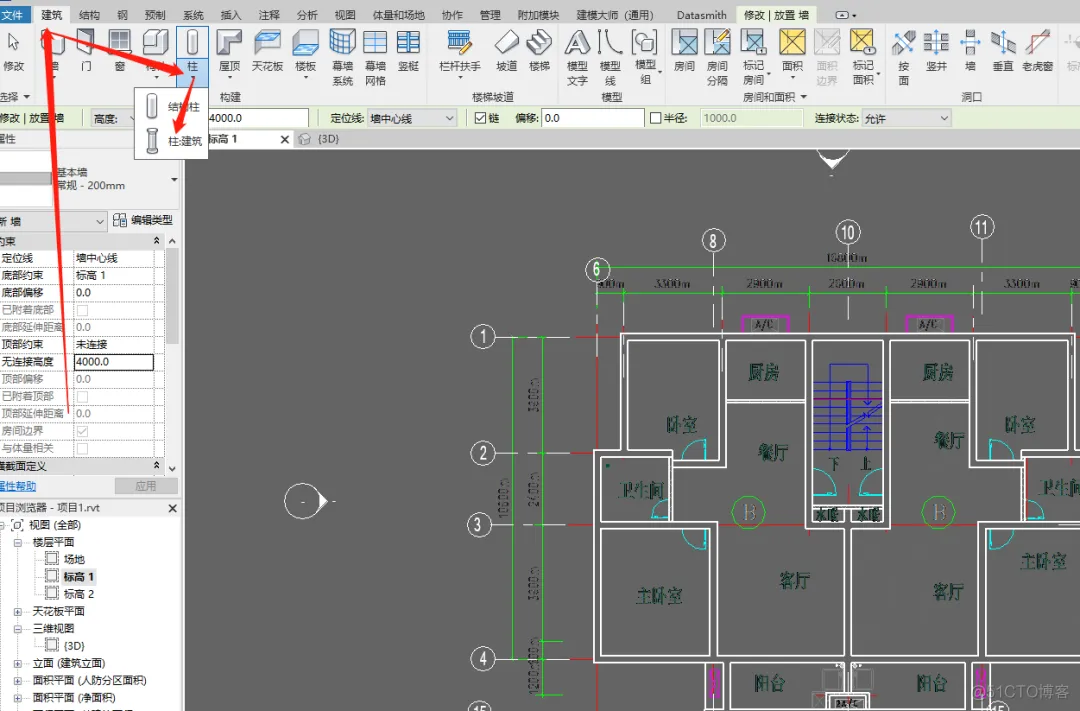

在建筑工具栏里,点击柱按钮的小三角,选择建筑

Revit--建筑业的常驻嘉宾_java_30

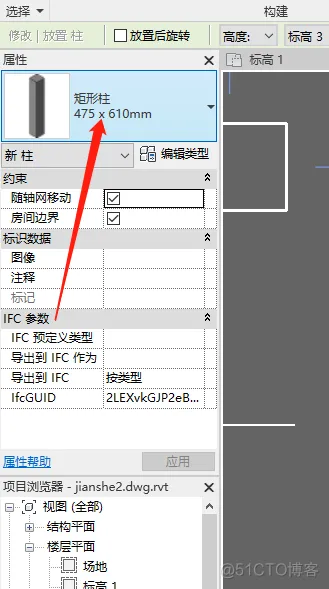

属性面板里面可以更改尺寸,柱子的高度是和墙体的高度绑定的

Revit--建筑业的常驻嘉宾_java_31

将鼠标移动到CAD标注的柱子处,单击鼠标即可。若尺寸不对,在属性面板中切换尺寸,再放置即可。


Revit--建筑业的常驻嘉宾_web_32

Revit--建筑业的常驻嘉宾_大数据_33

7创建楼梯与扶手

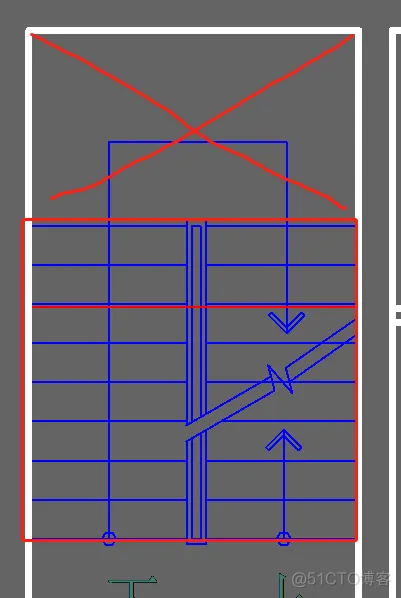

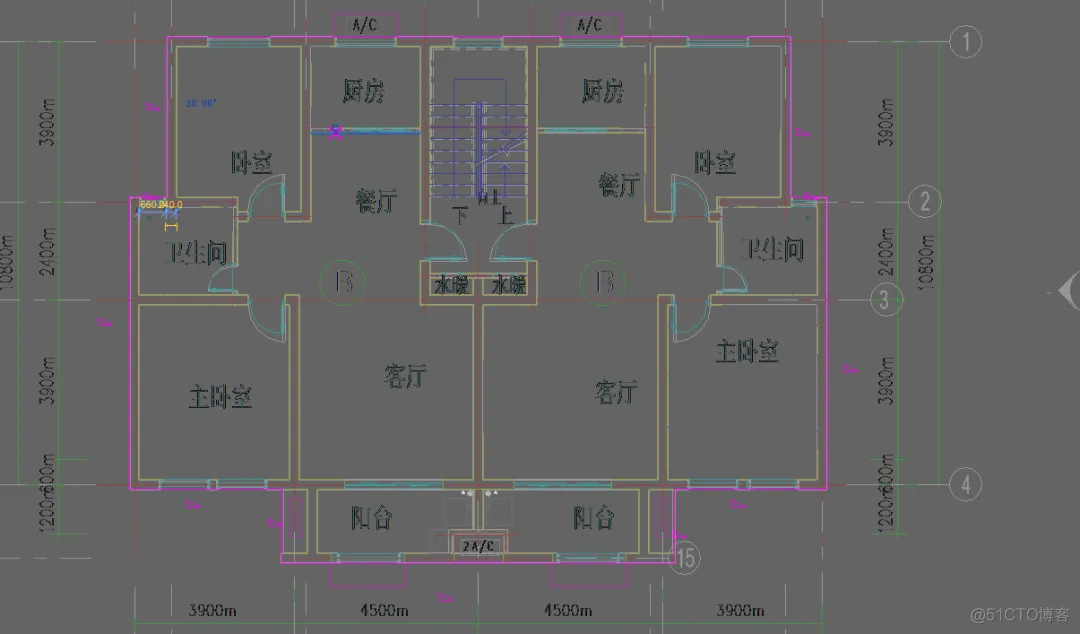

在创建楼梯前,我们需要确定楼梯的步数,测量每步踏板的尺寸 只需要数方框里的就好

Revit--建筑业的常驻嘉宾_github_34

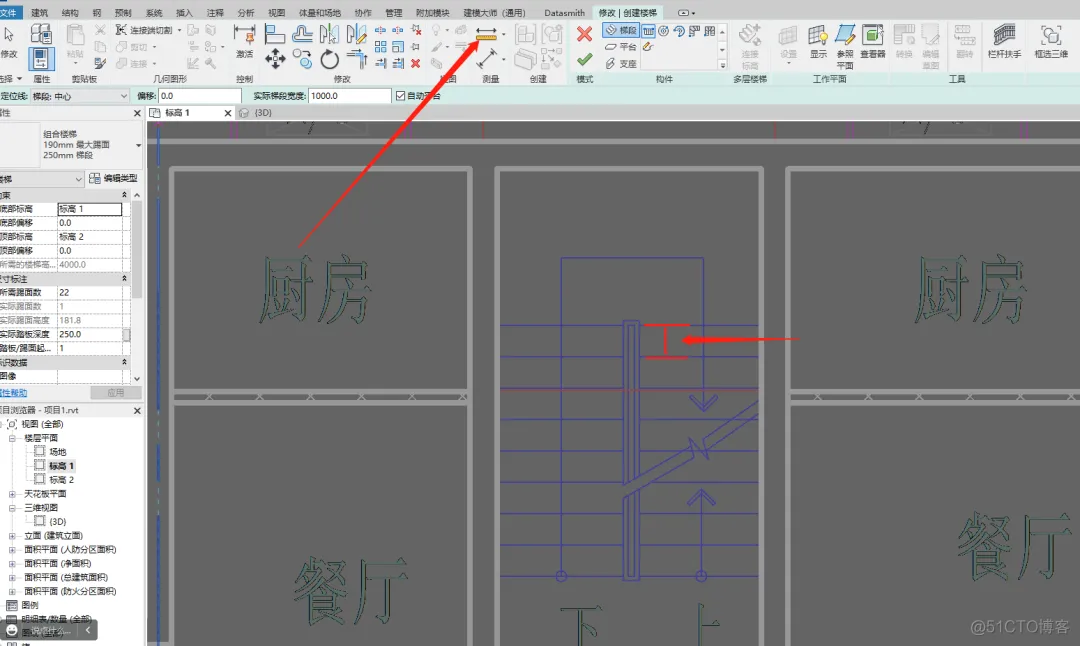

选中任意创建好的模型,在工具栏点击测量工具,测量楼板的长度即可

Revit--建筑业的常驻嘉宾_大数据_35

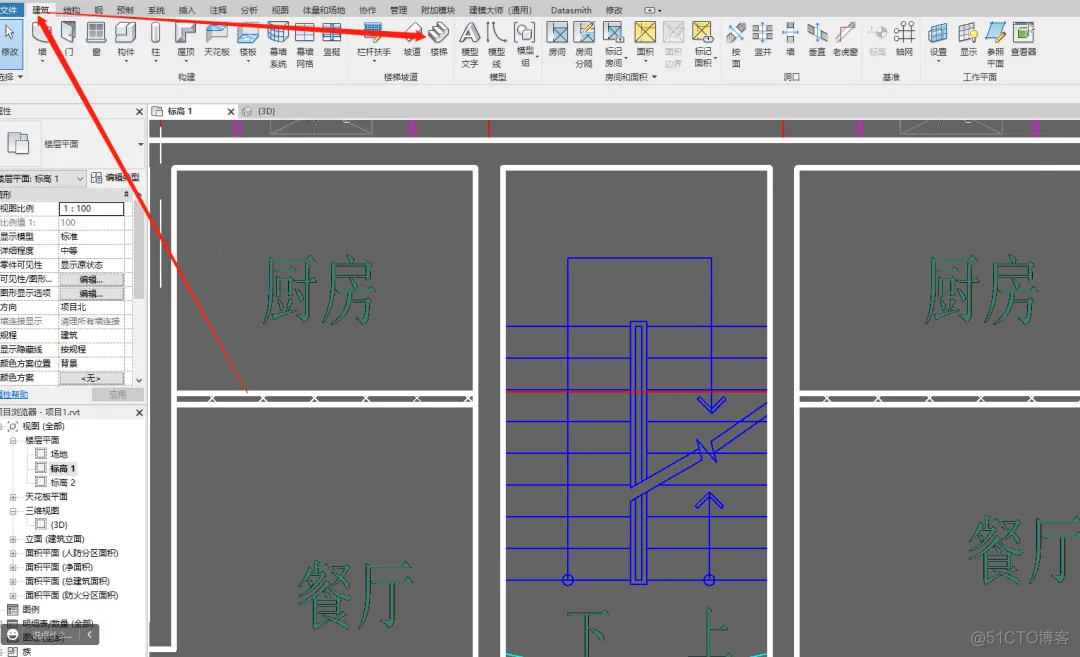

在建筑工具栏里,点击楼梯按钮

Revit--建筑业的常驻嘉宾_大数据_36

调整一下楼梯的参数,将实际踏板深度调整为刚刚测量的踏板宽度,把下方的踏板起始编号从1调整为0,将所需踢面数填写你数的步数+2

Revit--建筑业的常驻嘉宾_大数据_37

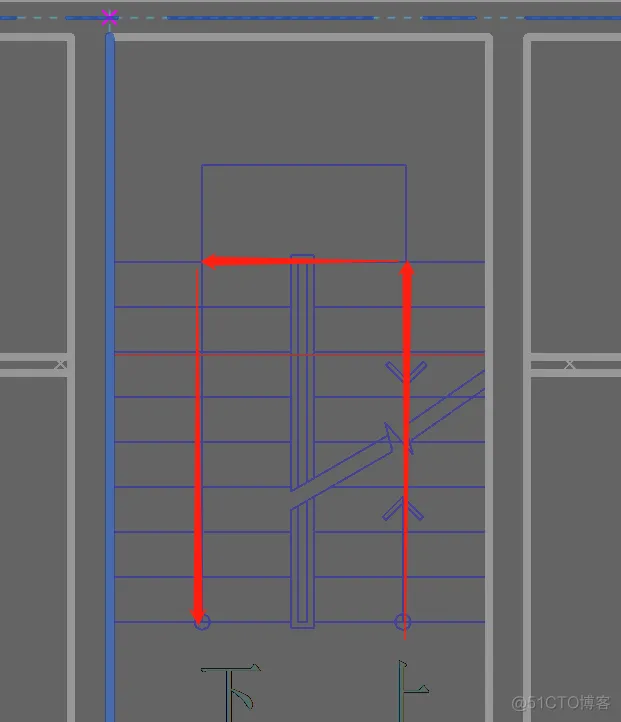

根据CAD楼梯图案的中间线,单击鼠标移动


Revit--建筑业的常驻嘉宾_java_38

Revit--建筑业的常驻嘉宾_java_39

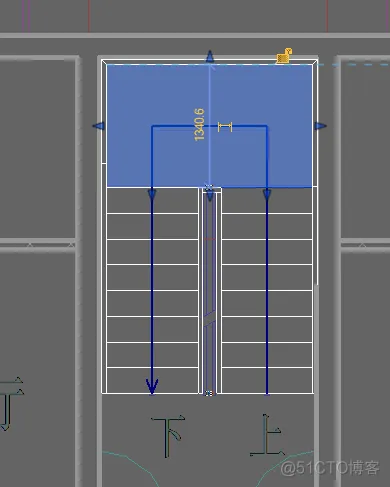

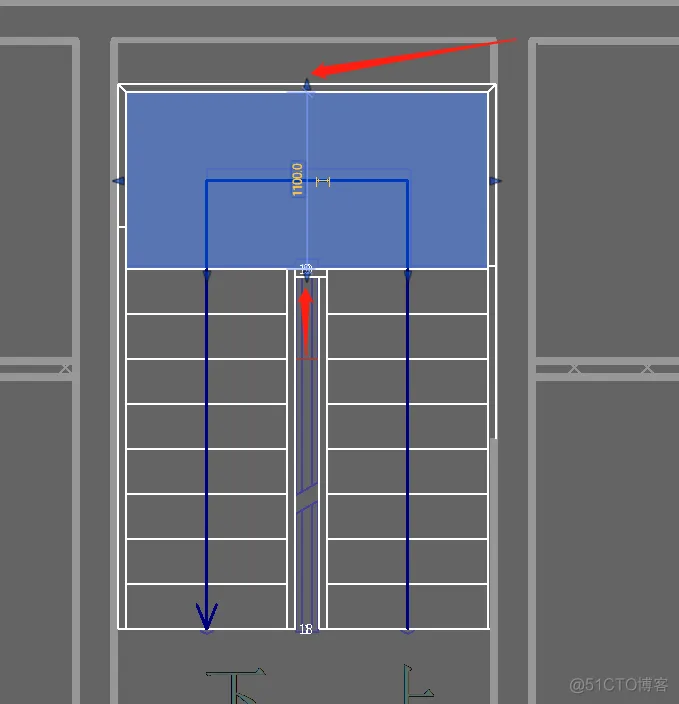

再选择楼梯平台,拖动小箭头调整一下楼梯的宽度即可

Revit--建筑业的常驻嘉宾_java_40

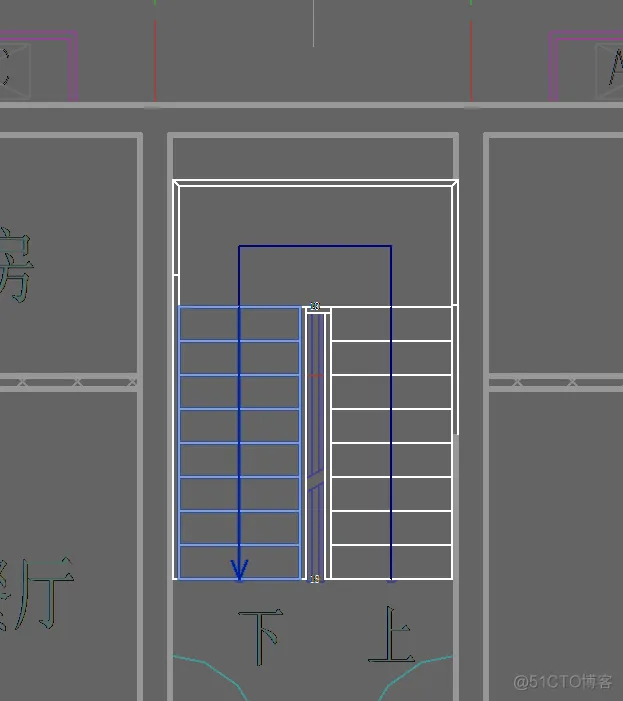

调节成这样即可

Revit--建筑业的常驻嘉宾_大数据_41

点击上方对勾,完成编辑

Revit--建筑业的常驻嘉宾_web_42

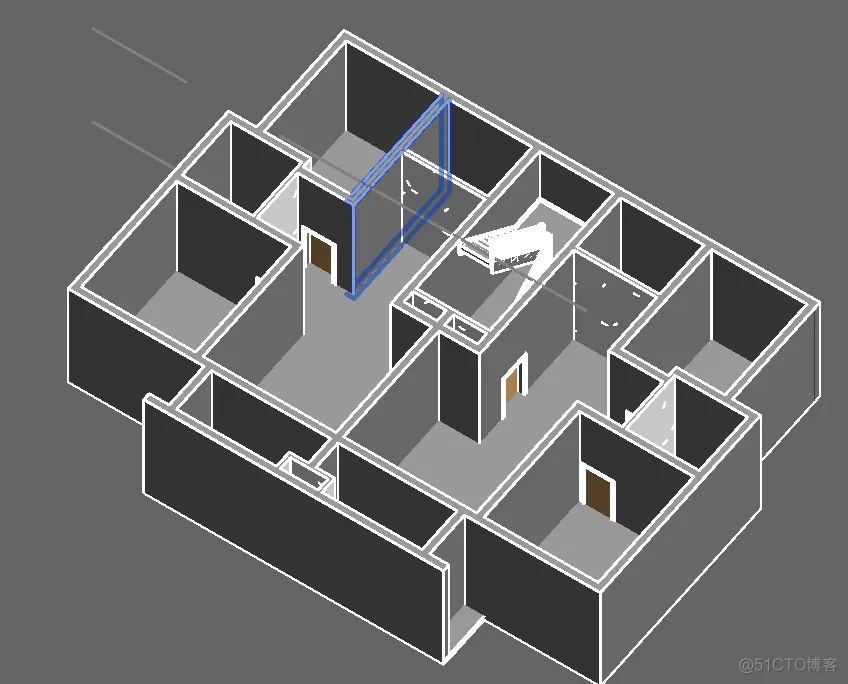

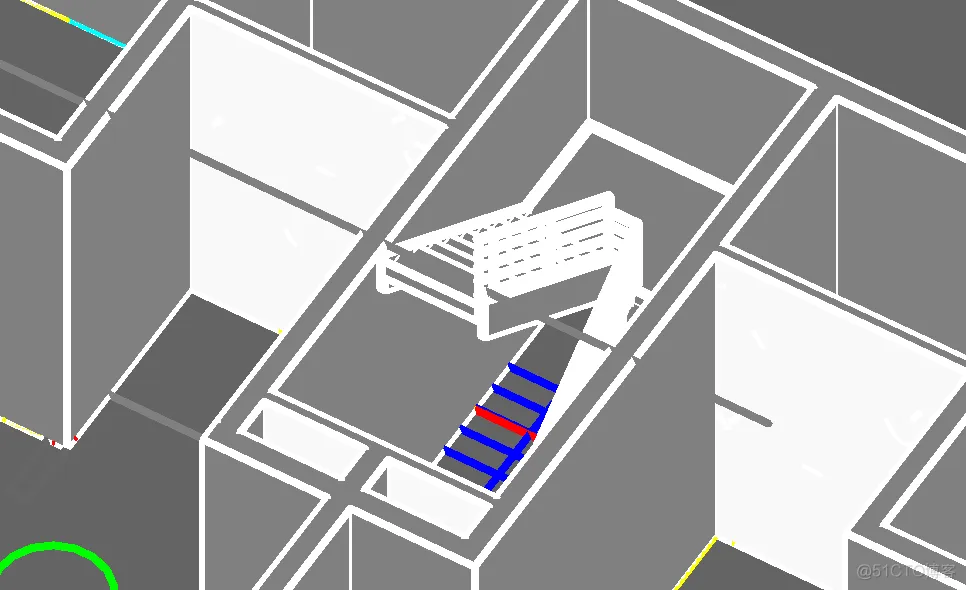

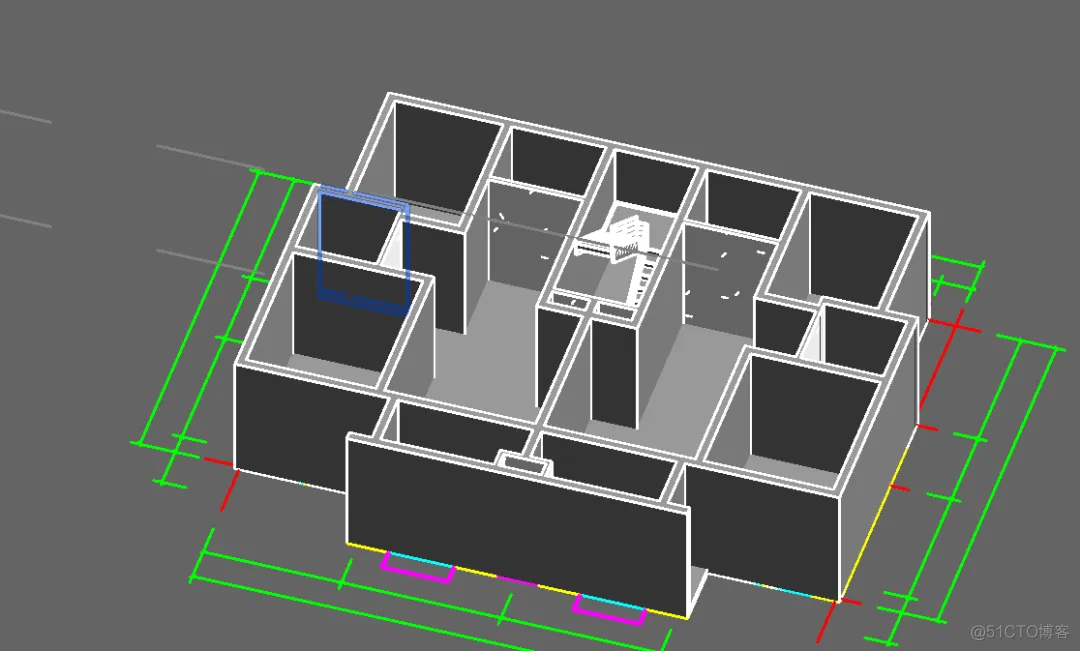

在三维模式里面查看效果

Revit--建筑业的常驻嘉宾_python_43

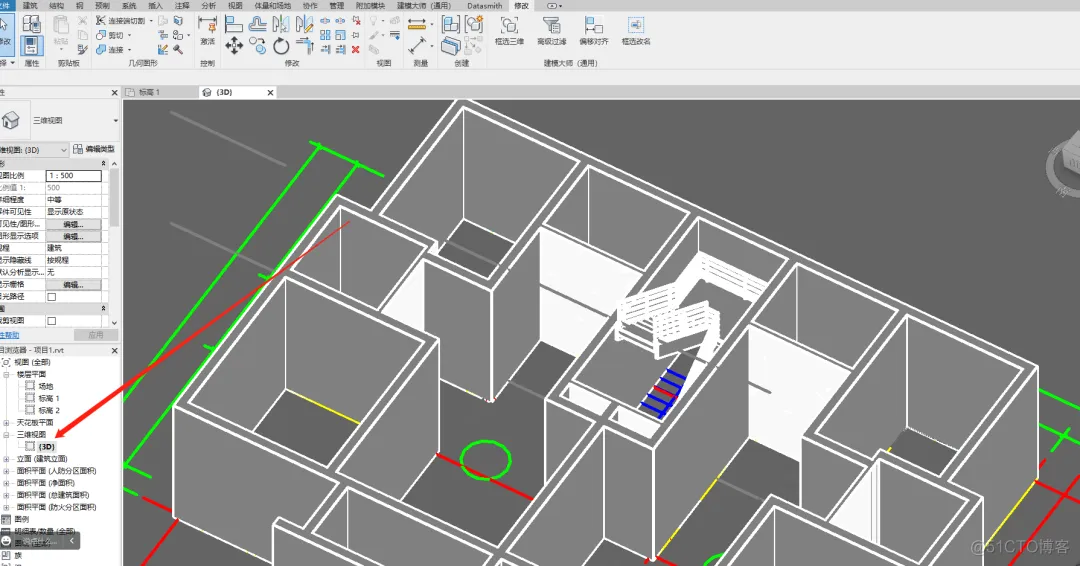

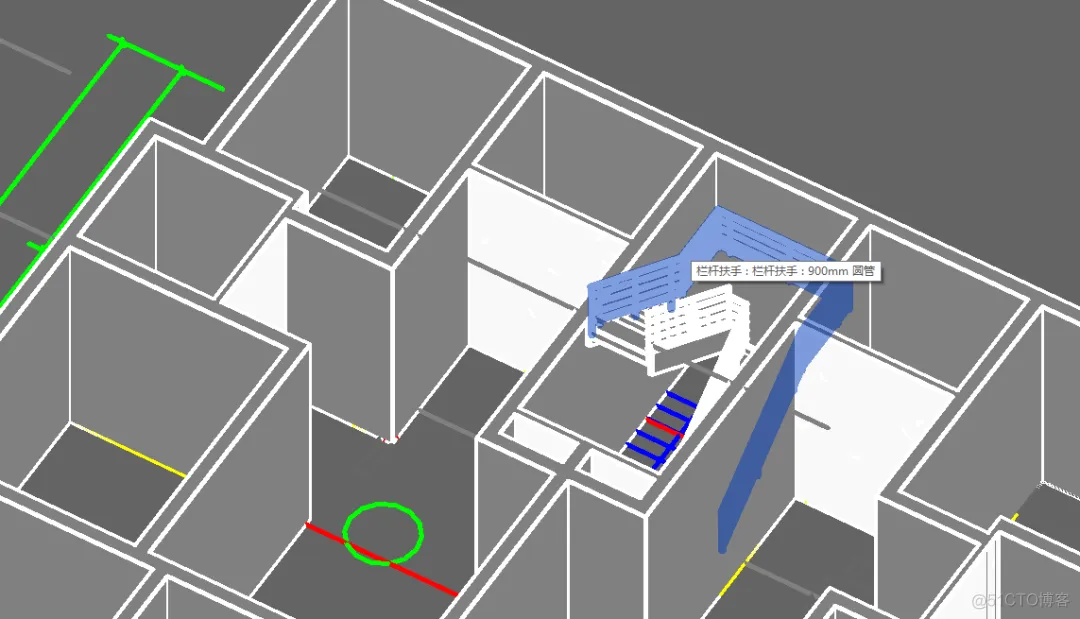

点击多余的栏杆  ,删除即可


Revit--建筑业的常驻嘉宾_java_44

Revit--建筑业的常驻嘉宾_python_45

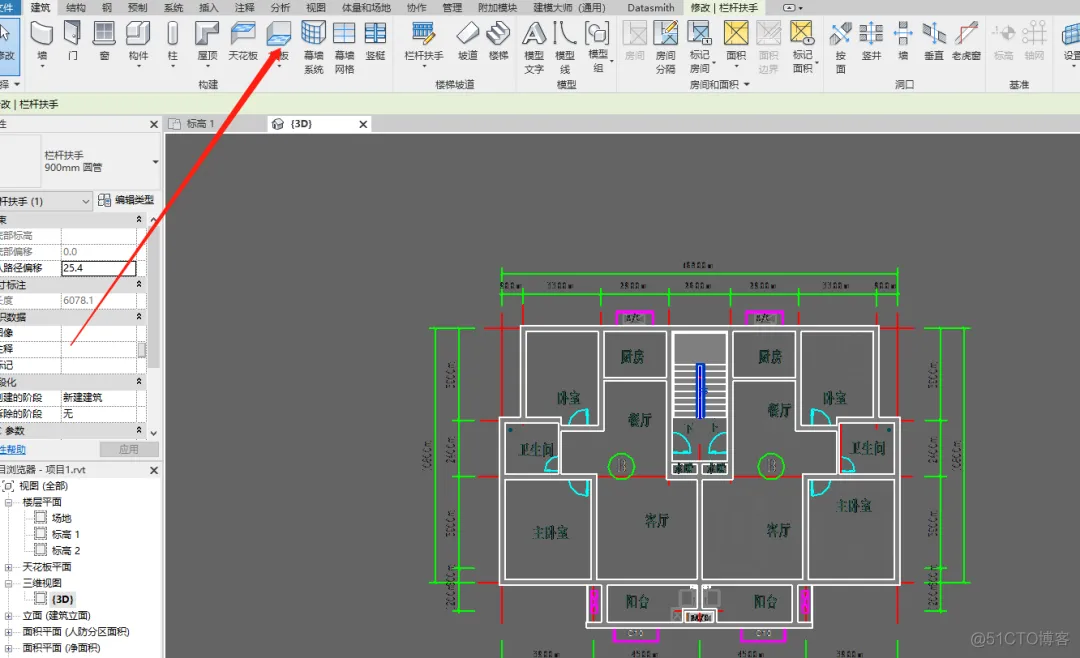

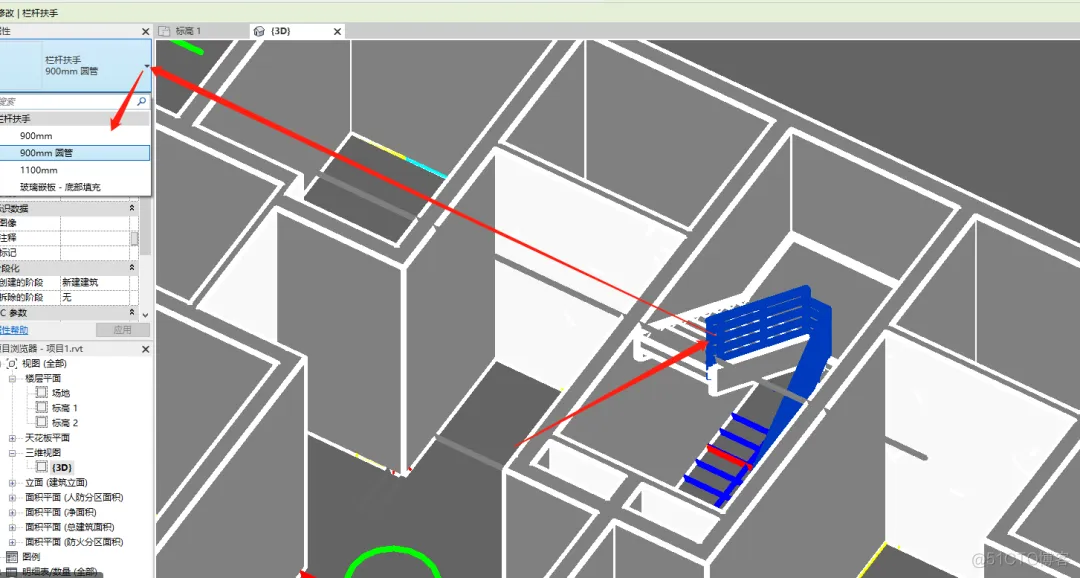

还可以点击扶手,在属性里切换样式


Revit--建筑业的常驻嘉宾_web_46

8创建地面

在建筑工具栏里,选择楼板

Revit--建筑业的常驻嘉宾_github_47

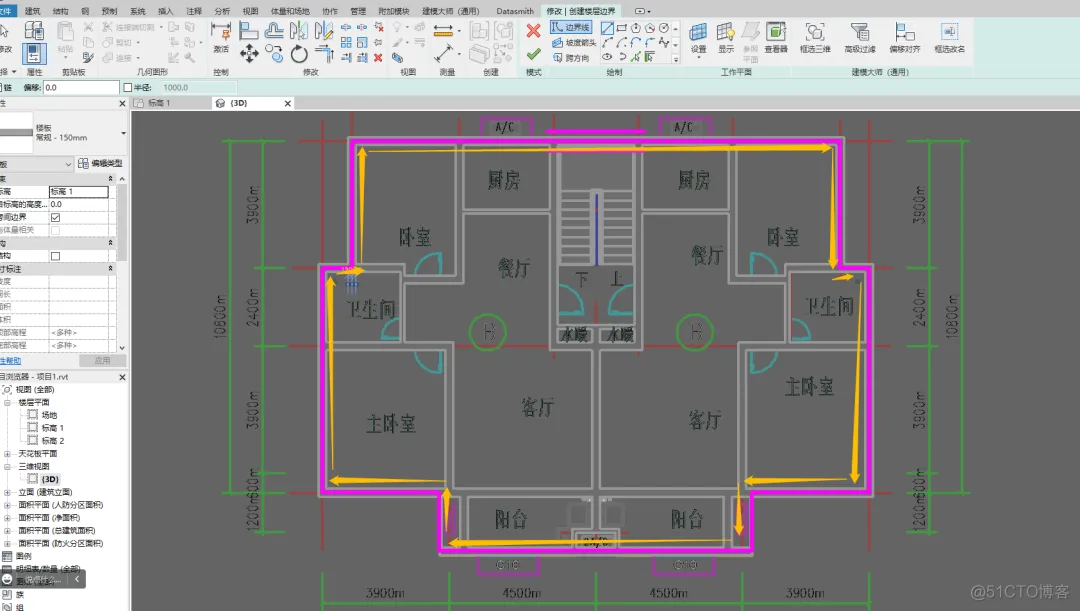

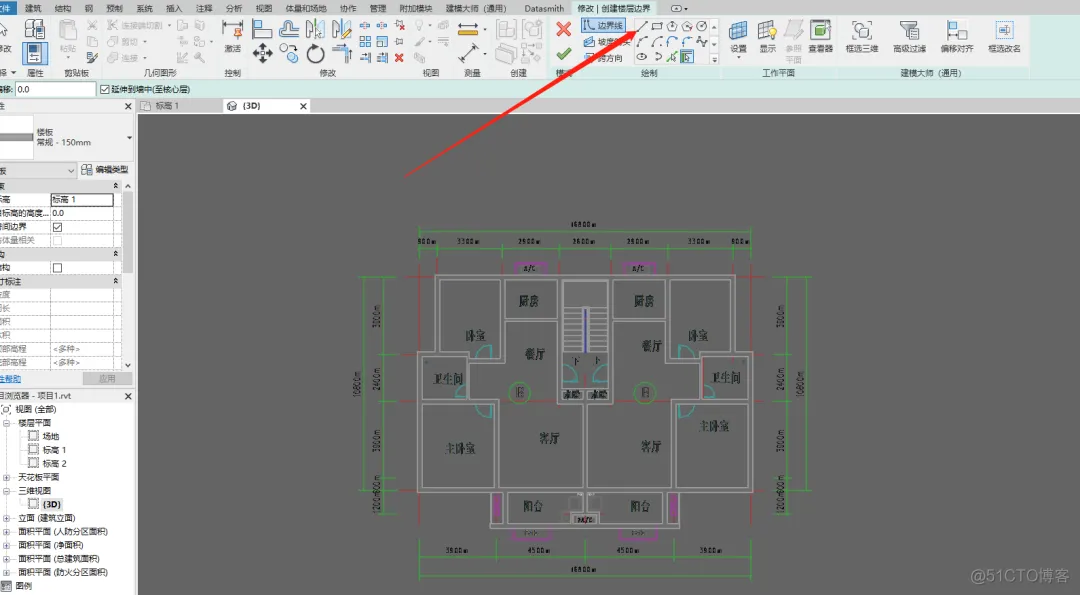

在楼板工具栏里面点击线,我们根据楼的外轮廓来绘制地面

Revit--建筑业的常驻嘉宾_web_48

沿着墙线绘制即可

Revit--建筑业的常驻嘉宾_大数据_49

绘制完成之后,点击楼板工具栏里的对勾,即可编辑完成


Revit--建筑业的常驻嘉宾_github_50

Revit--建筑业的常驻嘉宾_java_51

9创建门与窗

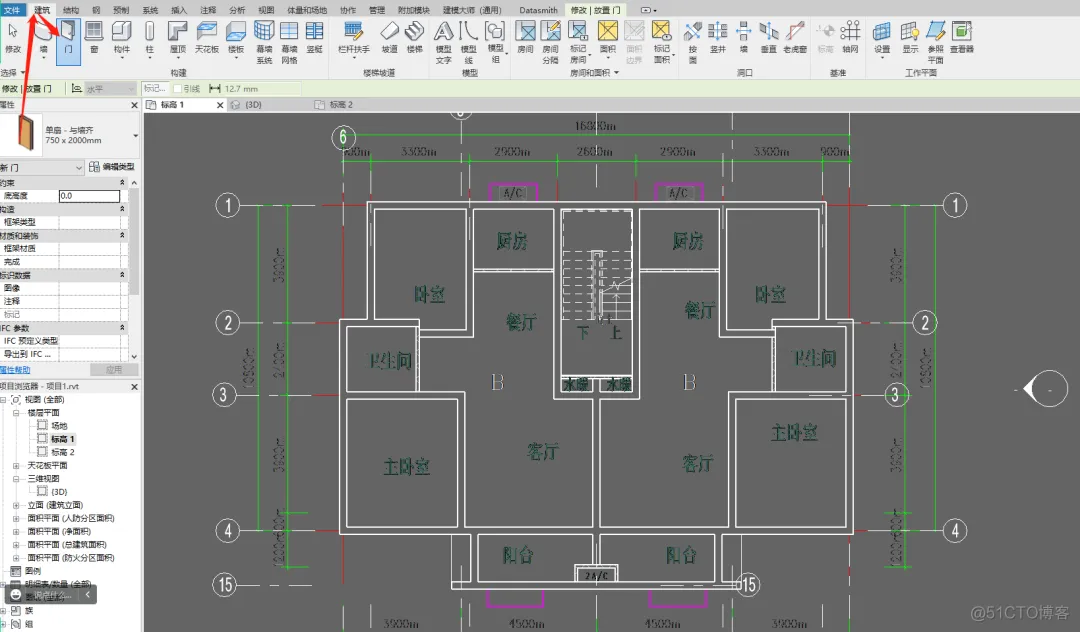

在建筑工具选择门

Revit--建筑业的常驻嘉宾_大数据_52

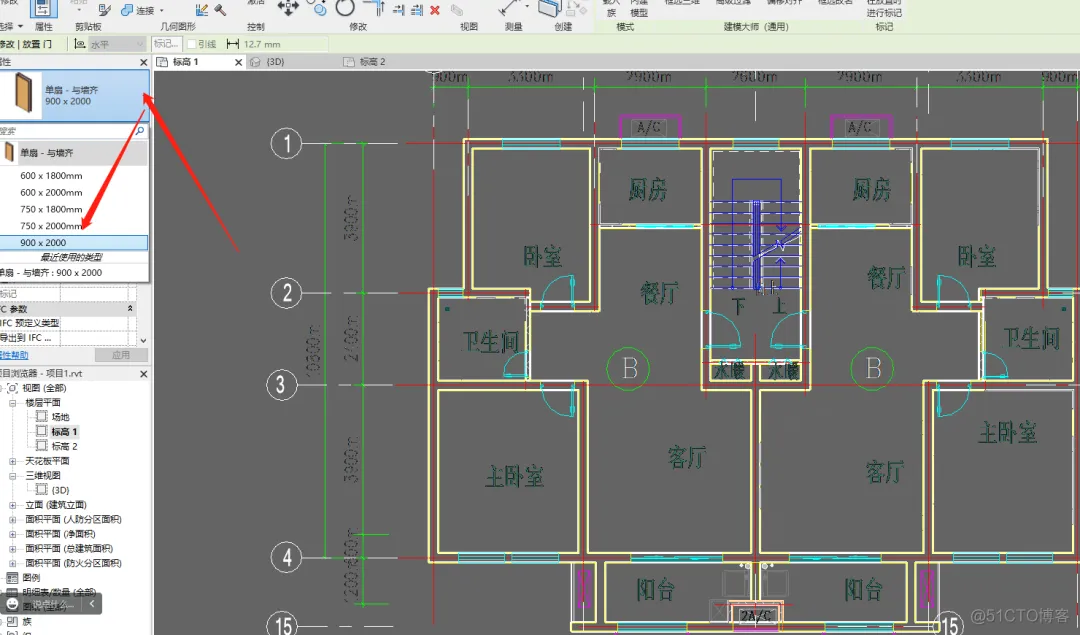

选择合适的尺寸

Revit--建筑业的常驻嘉宾_java_53

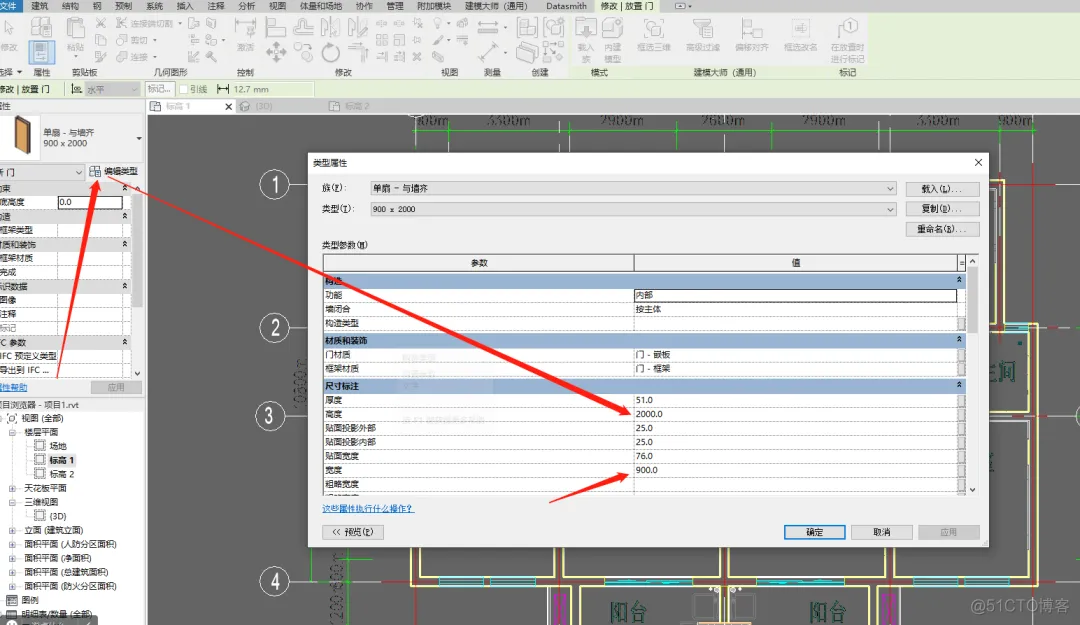

若没有合适的尺寸,可以在编辑类型里面设置高度和宽度

Revit--建筑业的常驻嘉宾_java_54

最后是视口里面单击即可创建完成

Revit--建筑业的常驻嘉宾_大数据_55

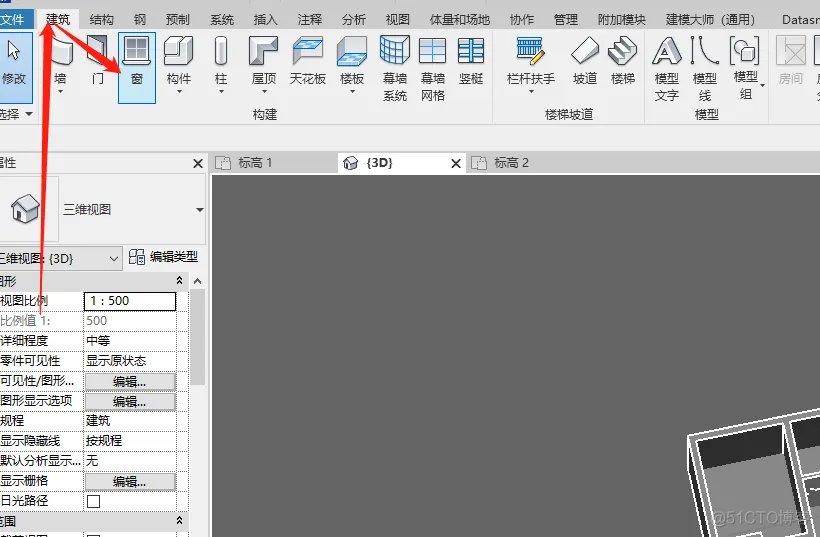

创建窗户是和门一样的操作 在工具栏点击窗

Revit--建筑业的常驻嘉宾_github_56

选择合适的尺寸

Revit--建筑业的常驻嘉宾_github_57

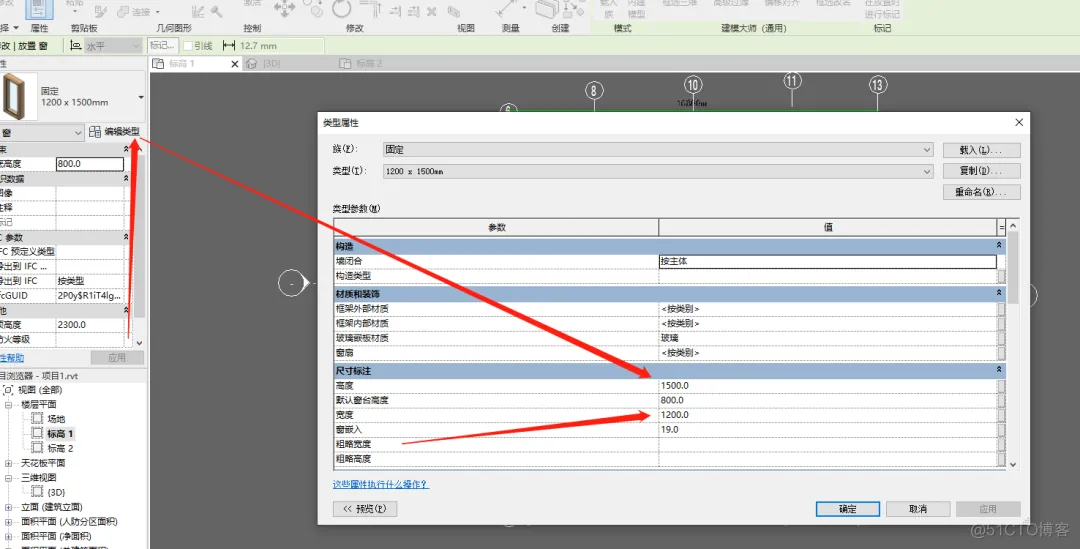

没有合适和尺寸也可以在编辑类型里面更改数值即可

Revit--建筑业的常驻嘉宾_大数据_58

最后是视口里面单击即可创建完成


Revit--建筑业的常驻嘉宾_web_59

10创建楼顶

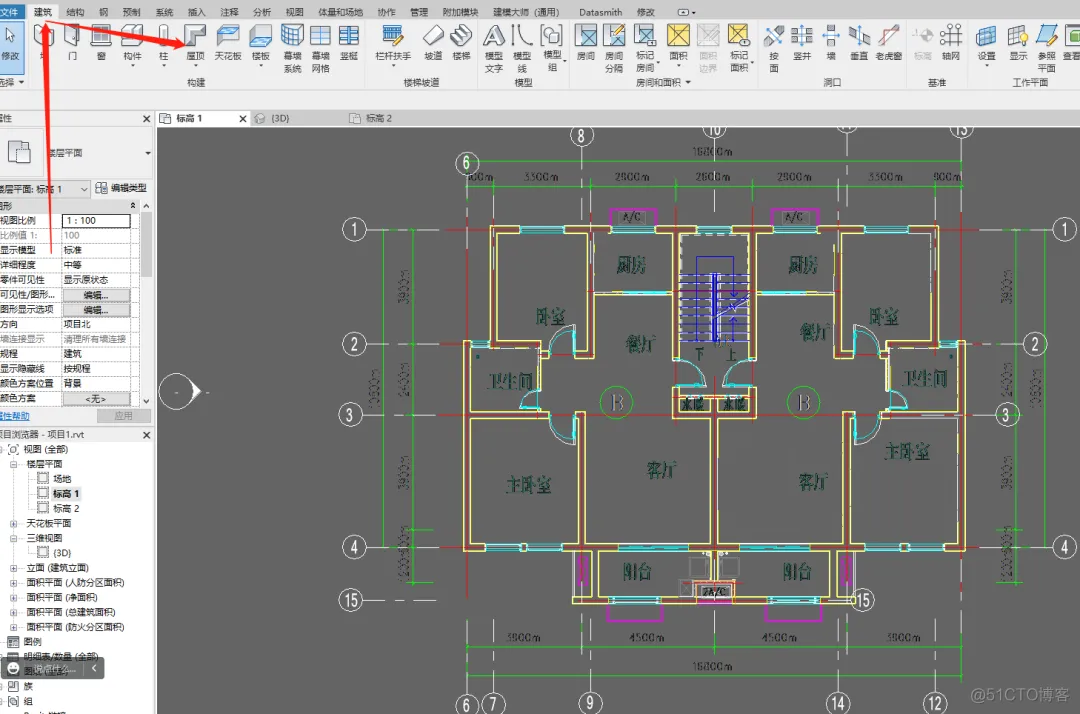

在工具栏中,点击屋顶命令

Revit--建筑业的常驻嘉宾_大数据_60

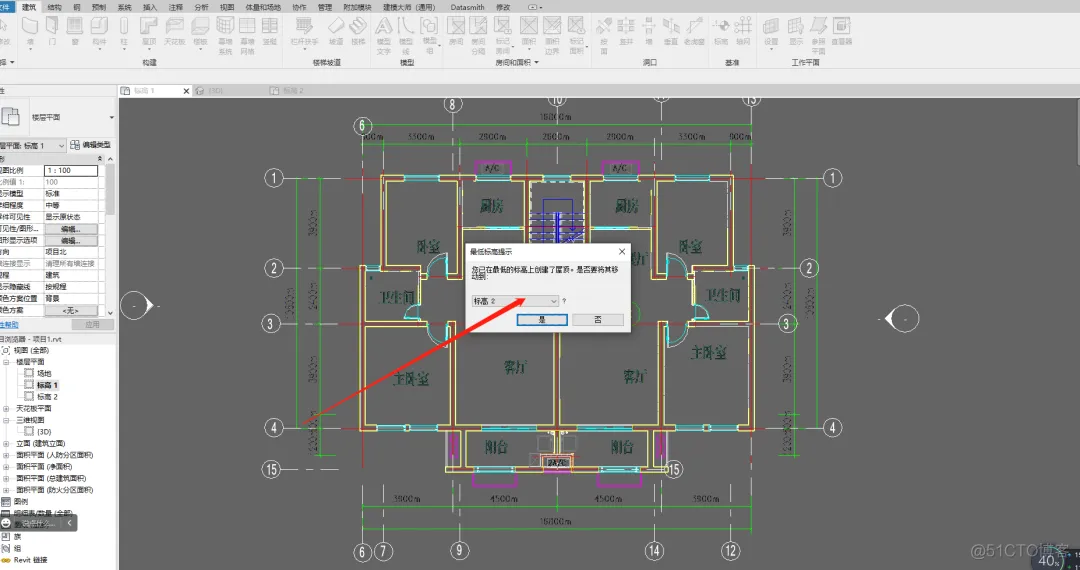

选择标高2并选择是

Revit--建筑业的常驻嘉宾_web_61

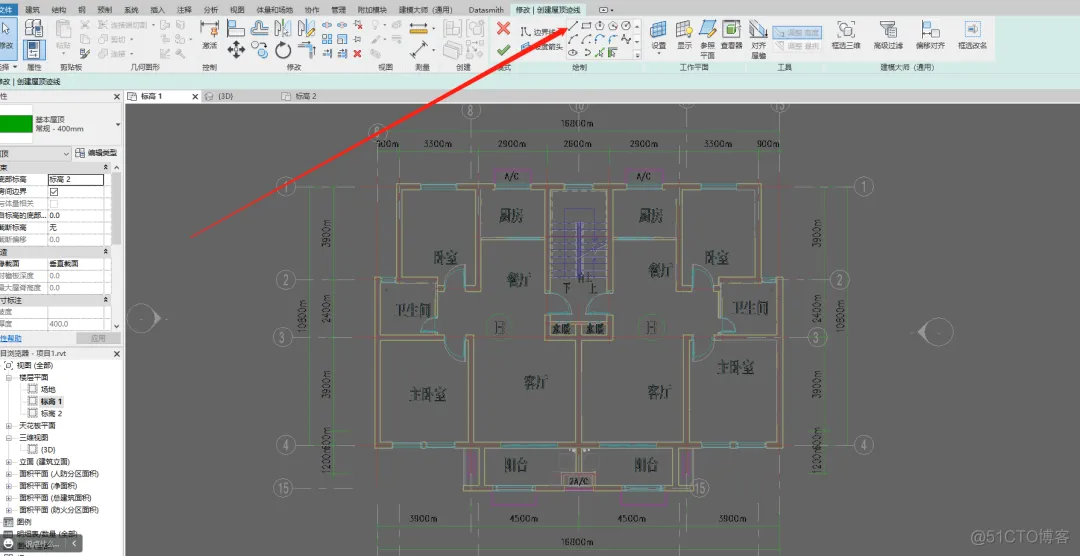

选择线模式

Revit--建筑业的常驻嘉宾_大数据_62

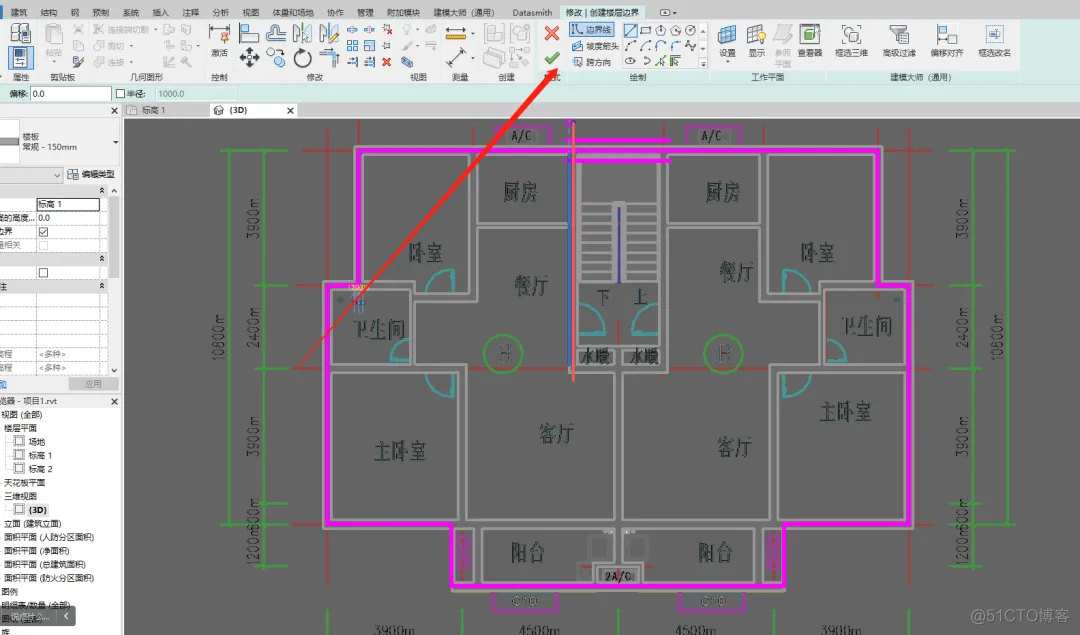

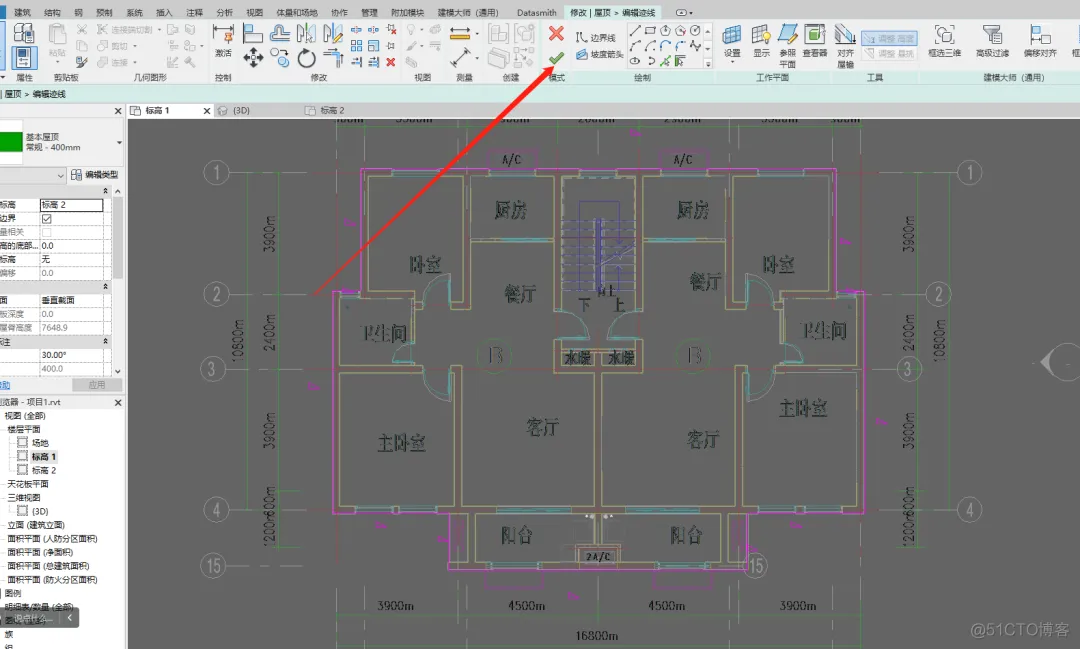

沿着墙最外侧线绘制

Revit--建筑业的常驻嘉宾_web_63

点击双方的对勾即可

Revit--建筑业的常驻嘉宾_python_64

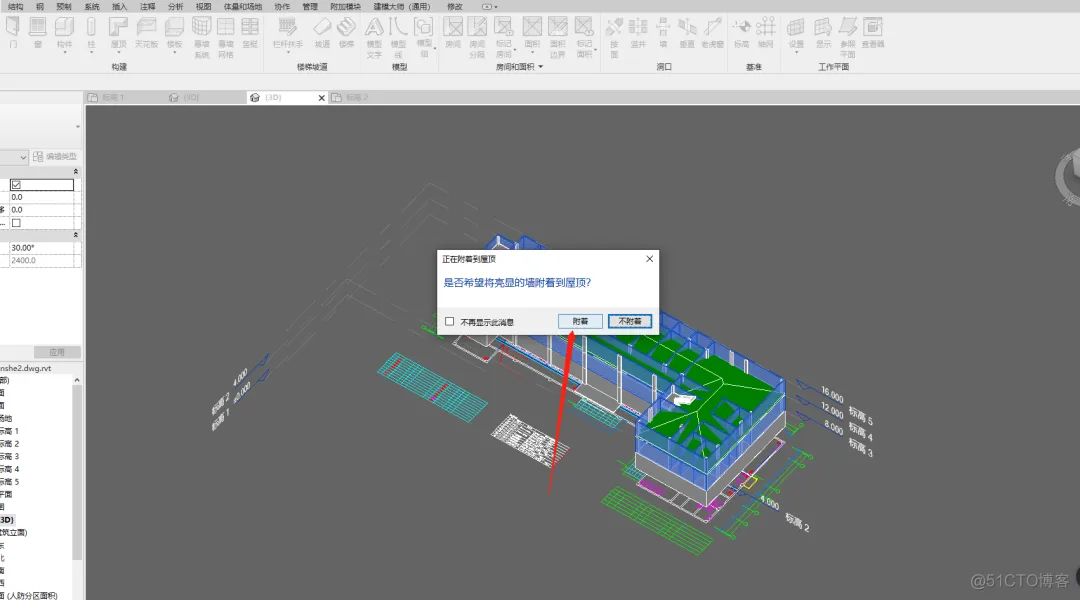

若出现这个点击附着即可


Revit--建筑业的常驻嘉宾_python_65

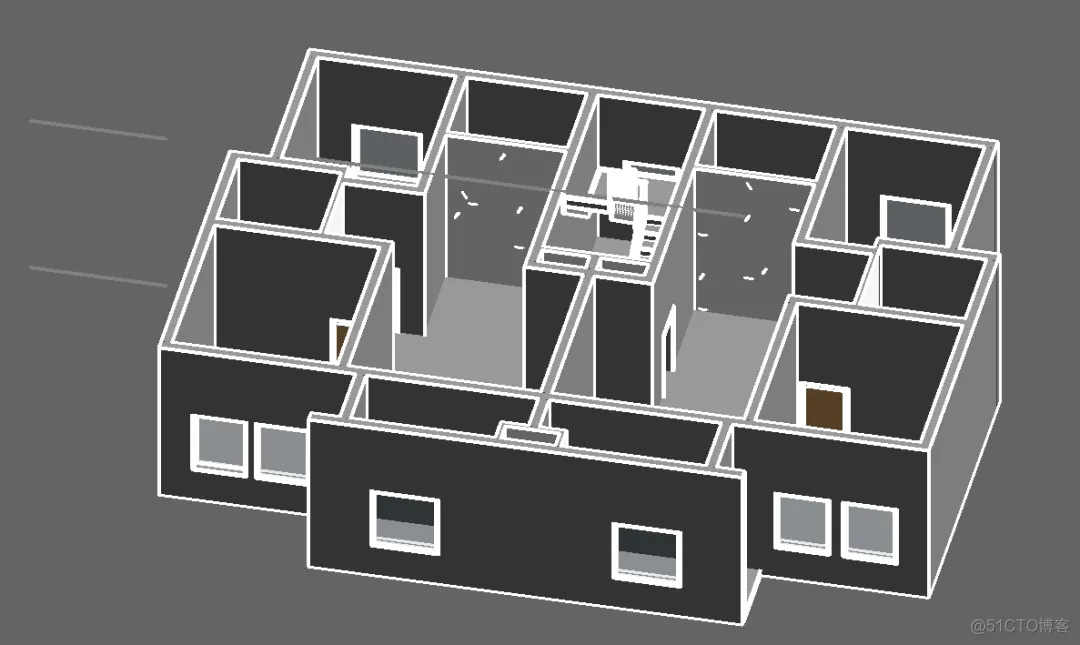

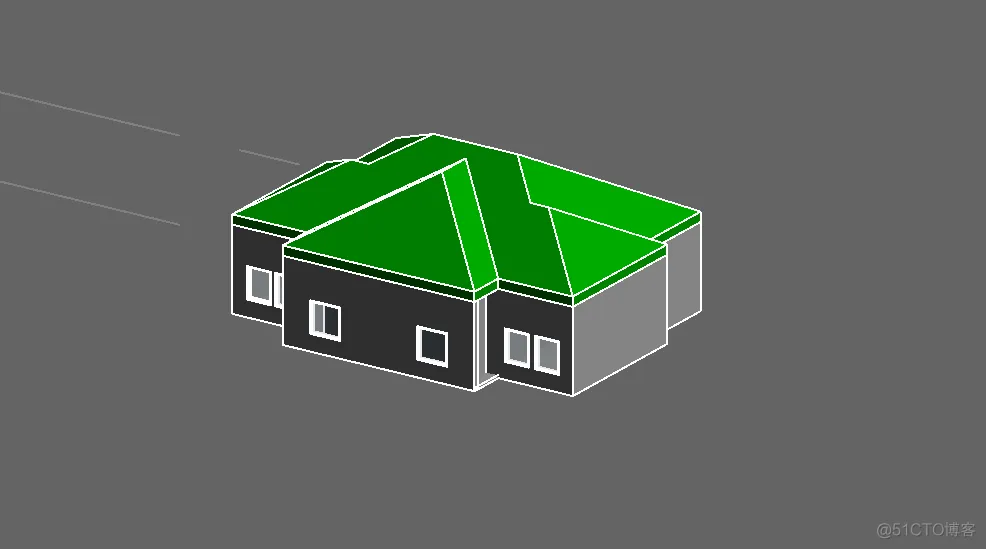

11最终完成图


Revit--建筑业的常驻嘉宾_python_66

Part5总结

本文主要介绍了基于revit的建筑建模入门相关技巧。
