AutoCAD动态缩放功能详解：流畅浏览图纸

AutoCAD动态缩放相当于照相机的可变焦距镜头，调整当前视图，这样可以观察较大的图形范围和图形细节，而图形的实际尺寸不发生改变。

操作方式

命令行：ZOOM→D

菜单栏：视图→缩放→动态

缩放工具栏：

动态缩放图标

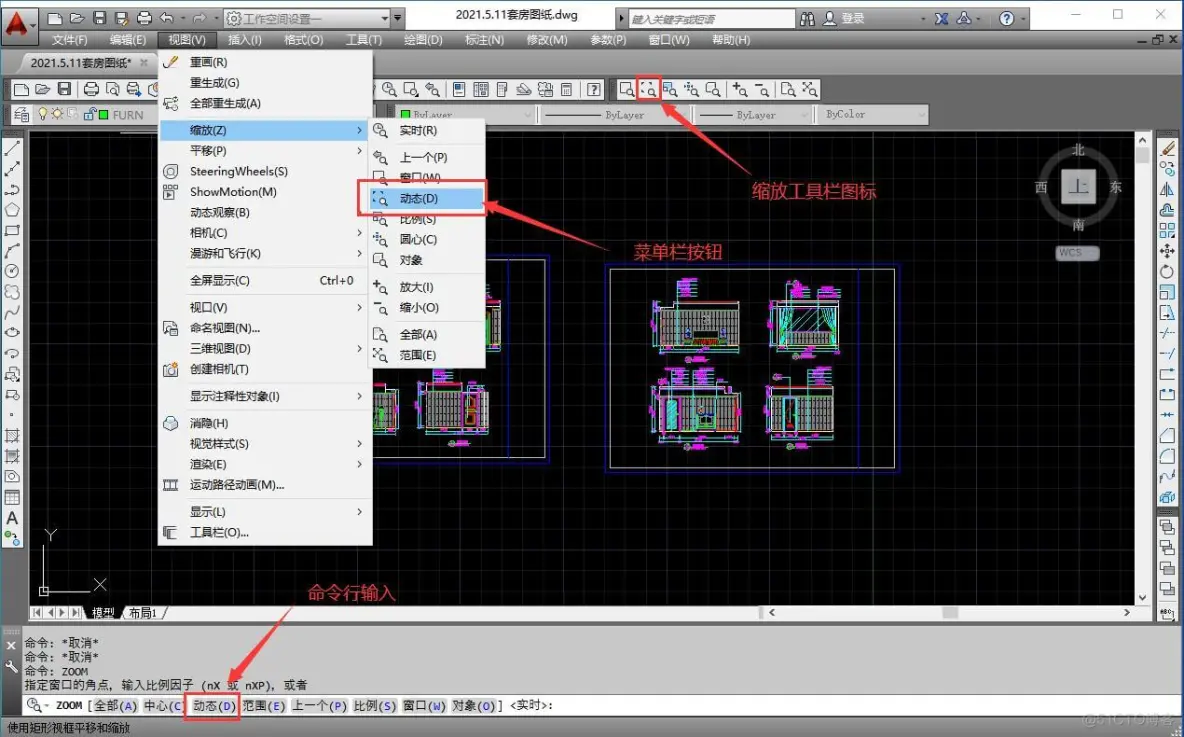

“操作命令位置”界面:

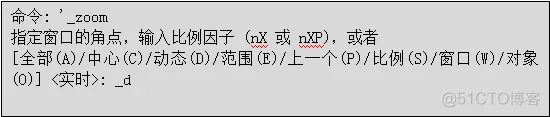

执行以上命令后，命令行会显示以下信息：

注：需要退出命令，按ESC键退出

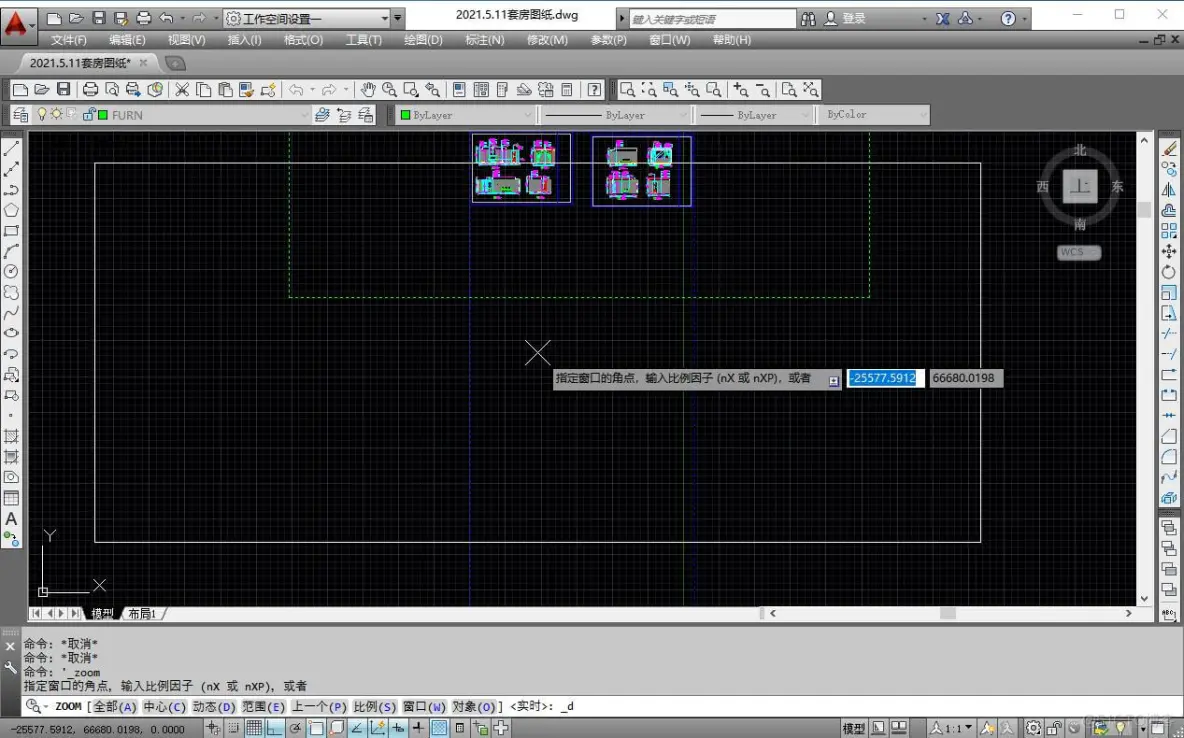

执行该命令时，绘图区出现两个虚线框和一个实线框。“命令操作”界面如图：

绿色虚线框表示图形界限或全图范围中范围大的；蓝色线框表示当前视图的最大范围；实线框表示的是“新视图框”，类似于照相机的取景框。

它存在着两种状态：

1.当方框内是“X”符号时，则移动鼠标可实线平移。“X”所在的区域是下一个视图的中心点位置；

2.当方框内符号变为该框右边线的“→”时，移动光标可调整框的大小。单击鼠标就可以切换这两种状态。当确定好方框的大小与位置的时候，单击鼠标右键后点击确认，方框里面的内容就会放大至整个视口了。

“鼠标右键确定”界面:

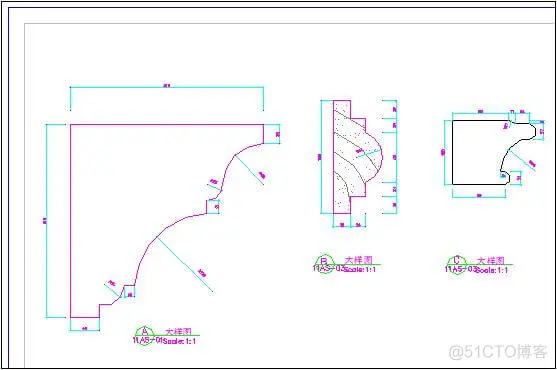

动态缩放前：

动态缩放后：
